1
Othmar Gsenger Erwin Nindl Christian Pointner
2
Inhalt Einfühtung VPN Techniken Was ist Anycast?
Secure Anycast Tunneling Protocol (SATP) Verschlüsselung Live Demo Anytun
3
Was ist Anytun? User-Space VPN Daemon
Benutzt tun/tap (ipv4/ipv6/Ethernet) Paket basierte Verschlüsselung mit AES Cluster / Fault-Tolerance Mechanismen Platformunabhängig (Linux,BSD,Win..)
4
Existierende VPN Lösungen
Host Server Keyexchange NAT Transversal Datenübertragung Verschlüsselung OpenVPN IPSec Daten Client2 Client1 Host Keyexchange NAT Transversal
5
Anytun Vereinigung von Daten und NAT Transversal
Host Vereinigung von Daten und NAT Transversal Abspaltung von Keyechange Nur Tunnel Modus (kein Transport) Anytun Host Keyexchange Daten NAT Transversal
6
Anytun - Cluster Host Daten Syncronisation Host Host Host
7

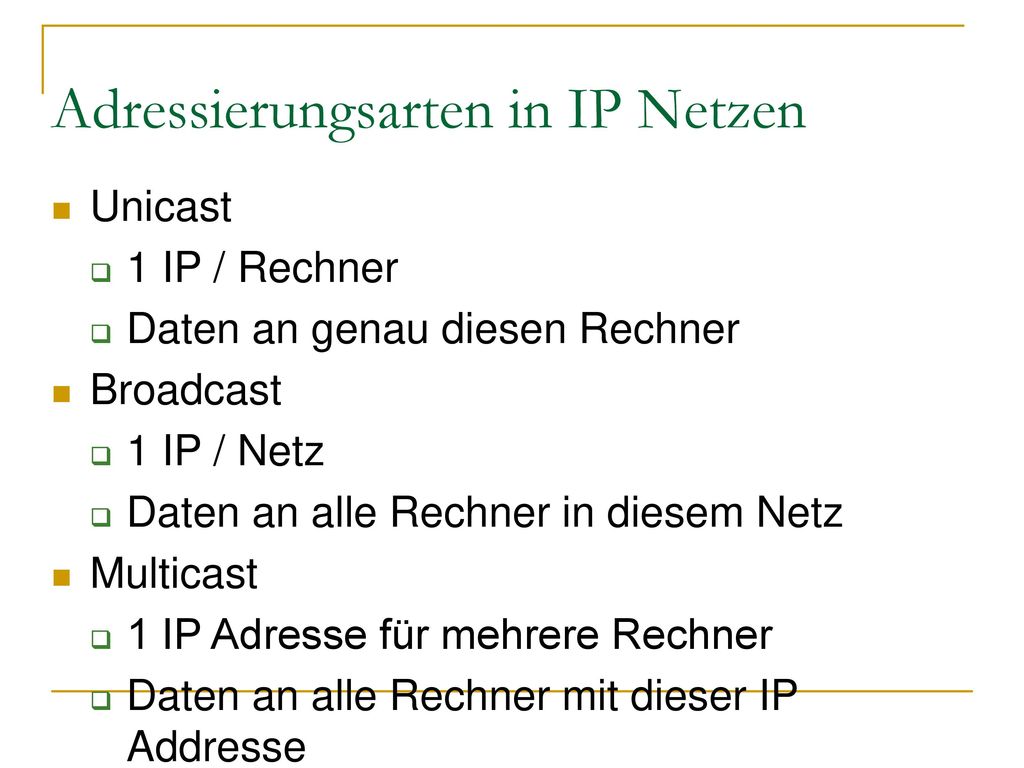

Adressierungsarten in IP Netzen
Unicast 1 IP / Rechner Daten an genau diesen Rechner Broadcast 1 IP / Netz Daten an alle Rechner in diesem Netz Multicast 1 IP Adresse für mehrere Rechner Daten an alle Rechner mit dieser IP Addresse
8
Anycast 1 IP Adresse für mehrere Rechner
Nur ein Rechner bekommt die Daten (kann wechseln) Anwendung Load-Balancing Fault-Tolerance (Redundanz) Skalierbare Systeme (im Betrieb erweiterbar)
9

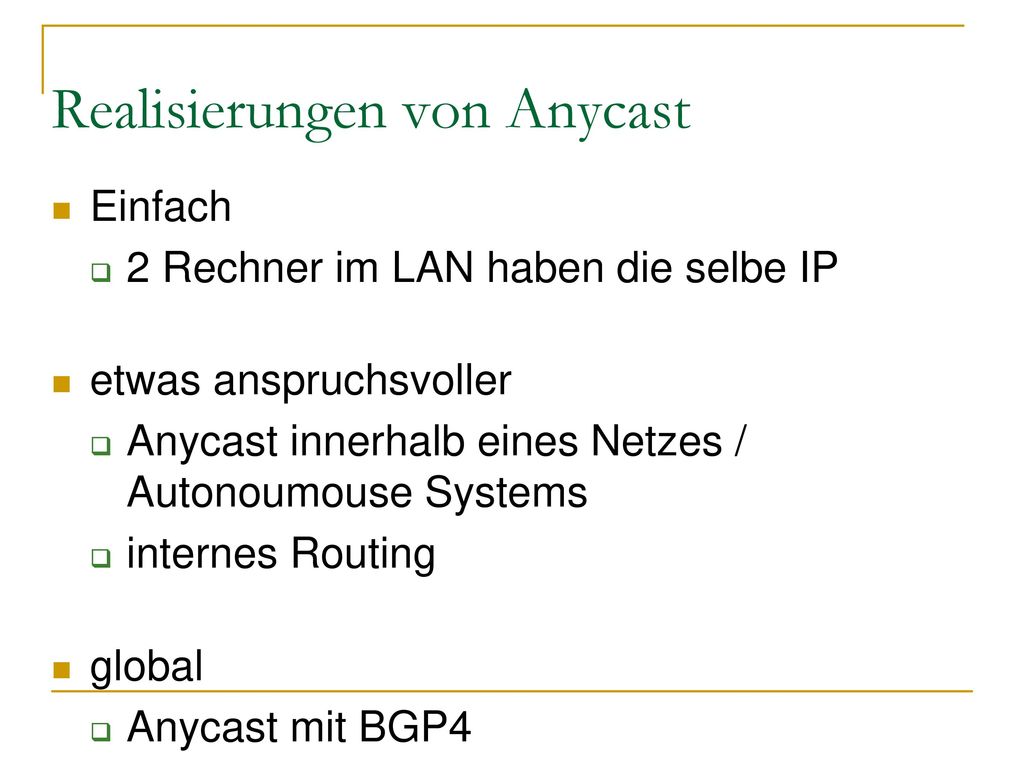

Realisierungen von Anycast
Einfach 2 Rechner im LAN haben die selbe IP etwas anspruchsvoller Anycast innerhalb eines Netzes / Autonoumouse Systems internes Routing global Anycast mit BGP4
10
Anycast mit BGP4 Midestmenge an Adressen erforderlich
/24 (256) für Ipv4 /32 (65536 Endkundennetze = /48) für IPv6 Vorteile kürzestes Routing im Internet geografisches Load-Balancing minimales Delay
11
Anwendungen von Anycast
Domain Name System (DNS) Root Name Server (z.B. K-Root in Europa) IP in IP Encapsulation / Tunnels 6to4 Komplexere Protokolle möglich? Ja!
12
Secure Anycast Tunneling Protocoll
Router DNS Server / \ / to4 Router / unicast Router DNS Server host \ \ \ to4 Router \ --- 6to4 Router unicast | encrypted | anycast | plaintext tunnel | communication | tunnel | anycast endpoint | using SATP | endpoint | services
13
Secure Anycast Tunneling Protocoll
router / \ unicast router unicast host \ / host unicast | encrypted | anycast | encrypted | unicast tunnel | communication | tunnel | communication | tunnel endpoint | using SATP | endpoint | using SATP | endpoint
14
Secure Anycast Tunneling Protocoll
An example of SATP used to connect 2 networks Router Router / \ / \ Network - Router x Network A \ / \ / B | packets | packets | packets | plaintext | get | take a | get | plaintext packets | de/encrypted | random | de/encrypted | packets |de/encapsulated| path |de/encapsulated|
15
Secure Anycast Tunneling Protocoll
Examples of SATP used with different lower layer and payload protocols | | | | | IPv6 | UDP | SATP | Ethernet | ... | | | | | | Tunneling of Ethernet over UDP/IPv6 | | | | | IPv4 | UDP | SATP | IPv6 | UDP | RTP | |
16
Anytun Implementiert SATP OpenVPN ähnliches Interface
Volle Kontrolle über Topologie (z.B. P2P) Volle Kontrolle über Routing
17
Anytun Tunneln von IPv4, IPv6 & Ethernet über UDP
Unterstützung für NAT und wechselnde IPs Volle Cluster / Load-Balancing / Syncronisierungs-Unterstützung geeignete Verschlüsselung
18
Verschlüsselung Daten Sequence Number 1 Session Key pro Paket
Key Derivation 1 Session Key pro Paket AES-CTR Sender ID Masterkey
19
Replay Protection Grundidee Pakete zählen
Sender ID erlaub mehrere Replay Windows
20
Danke! Netidee / Internet Privatstiftung Austria Mur.at LIR
Server Housing(mit BGP) Funkfeuer Wien & Graz
21
Live Demo 3 Server im Internet verteilt Graz mur.at – ACO.NET
Graz Funkfeuer – Inode Wien Funkfeuer – SIL / Nextlayer / ATNOC Routing Eigenes Ipv4 /21, Ipv6 /32 und ASN
22
Live Demo Othmar Gsenger Erwin Nindl Christian Pointner
