1 Erdbeben

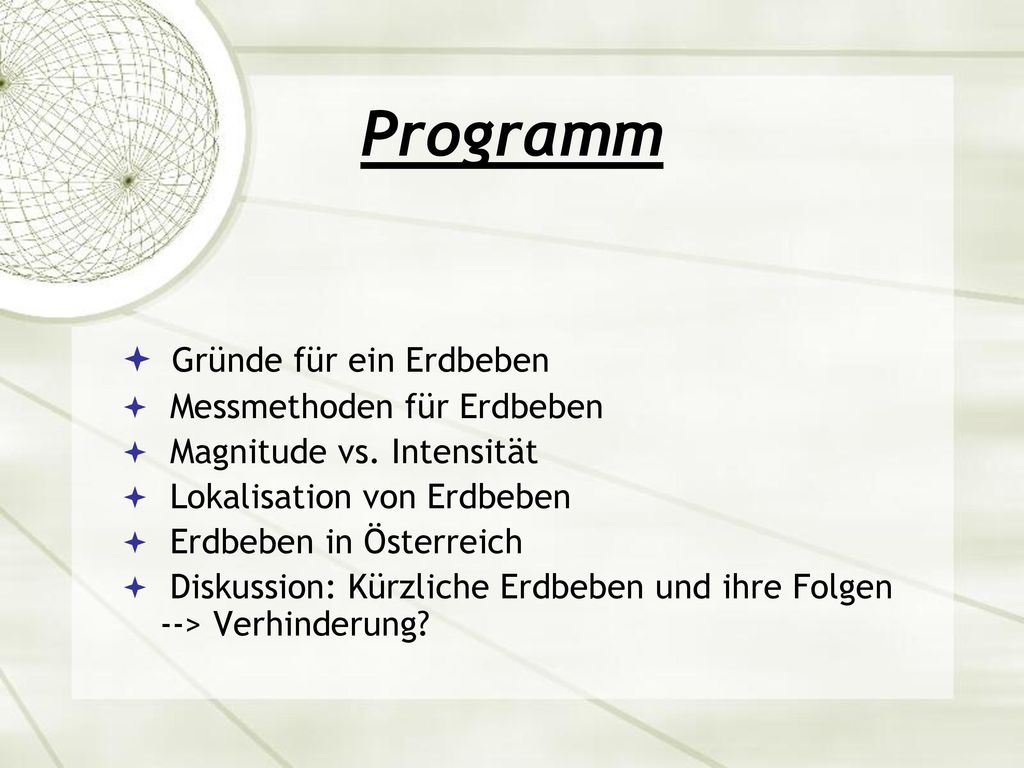

2 Programm Gründe für ein Erdbeben Messmethoden für Erdbeben
Magnitude vs. Intensität Lokalisation von Erdbeben Erdbeben in Österreich Diskussion: Kürzliche Erdbeben und ihre Folgen --> Verhinderung?

3 Gründe für ein Erdbeben
Plattentektonik Vulkanismus (ca. 7 %) Gasexplosion im Vulkanschlot Vorbote von Vulkanausbrüchen Rohstoffabbau Erdöl, Erdgas, Braunkohle, Steinkohle Hohlräume, die zusammenbrechen (können), entstehen Frostsprengung (Wasser gefriert, benötigt mehr Platz, Gestein zerbricht) Erdrutsche und Bergstürze Sprengung

4 unter die kontinentale Kruste. 8zB. Chile oder Japan)
Ozeanische Kruste subduziert unter die kontinentale Kruste. 8zB. Chile oder Japan) Kontinentale Kruste kollidiert mit einer anderen kontinentalen Kruste. zB. Bildung des Himalayagebirges

5 Messmethoden für Erdbeben
Seismograph Seismogramm Berechnungen

6 Messmethoden Modifizierte Mercalliskala 1902 entwickelt
12 Stufen (I (unmerklich) – VII (sehr stark) - XII (große Katastrophe)) Richter-Skala (1935) beruht auf einer konkreten Messung der Schwingungen Aus der Schwingungsamplitude berechnet sich die Magnitude (=Maß für die Stärke des Bebens) Momenten-Magnituden-Skala (1977) starke Beben – hohe Amplitudenwerte

7 Messgerät --> Seismograph
Messmethoden Messgerät --> Seismograph Erfasst Bodenbewegungen Bestätigt Konzept von Plattenbewegungen aufgrudn neuer Informationen Übersetzt Energie in eine Zitterkurve --> Seismogramm

8 Seismogramm

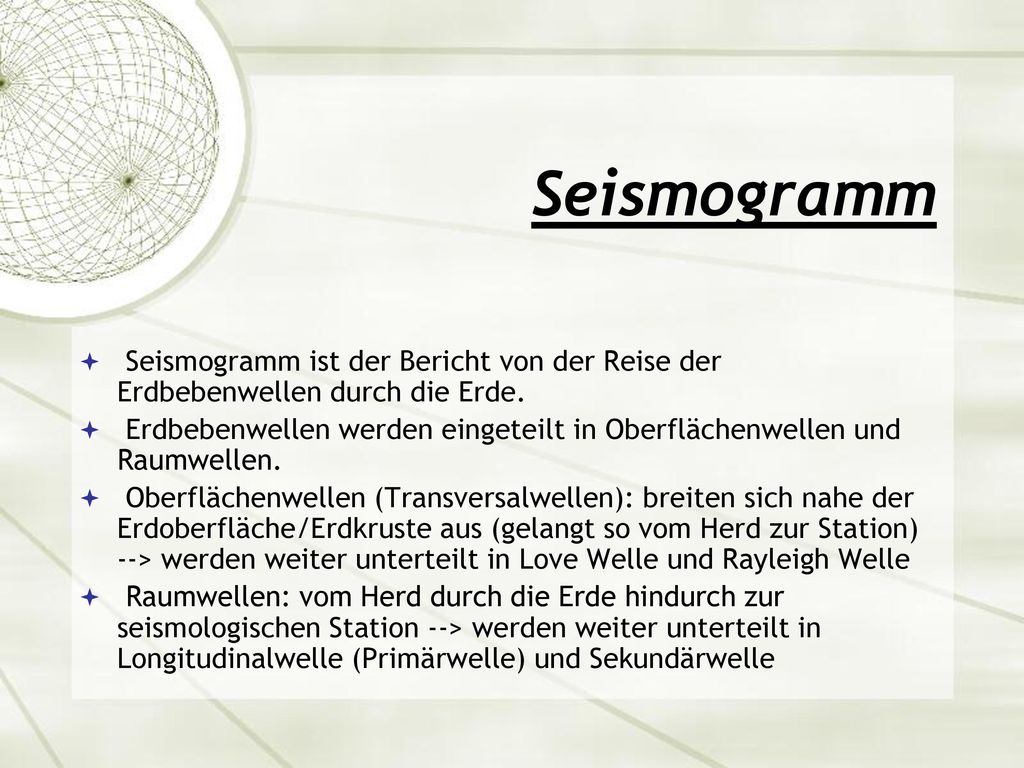

9 Seismogramm Seismogramm ist der Bericht von der Reise der Erdbebenwellen durch die Erde. Erdbebenwellen werden eingeteilt in Oberflächenwellen und Raumwellen. Oberflächenwellen (Transversalwellen): breiten sich nahe der Erdoberfläche/Erdkruste aus (gelangt so vom Herd zur Station) --> werden weiter unterteilt in Love Welle und Rayleigh Welle Raumwellen: vom Herd durch die Erde hindurch zur seismologischen Station --> werden weiter unterteilt in Longitudinalwelle (Primärwelle) und Sekundärwelle

10

11 Magnitude vs. Intensität
logarithmisches Maß der am Hypozentrum freigesetzten Schwingungsenergie bezieht sich auf die Energie des Erdbebens hohe Magnitude richtet nicht zwangsläufig starke Schäden an. Magnitude vs. Intensität Die Intensität des Erdbebens kann mithilfe der Magnitude und der Herdtiefe abgeschätzt werden.

12 Lokalisation von Erdbeben
Die Lokalisierung (Herdbestimmung, Ortung) erfolgt durch eine Auswertung der Erdbebenaufzeichnungen von einem seismologischen Messnetz. Bei globalen Beben ist dies die Summe aller Erdbebenstationen an denen das Ereignis auswertbar registriert wurde. Bei lokalen Beben sind dies entsprechende lokale Stationen, die meist von öffentlichen Stellen (Diensten) betrieben werden. Lokalisierung erfolgt über Auswertung der Laufzeit. In den Seismogrammen werden die Ankunftszeiten der Primär und Sekundärwellen abgelesen.

13 Erdbeben in Österreich
ca. 40 Erdbeben pro Jahr alle 2 – 3 Jahre-Gebäudeschäden alle 75 Jahre-schwere Schäden Anzahl der instrumentell registrierten Erdbeben: 600/Jahr Erdbeben in der Steiermark ca. 9 Beben pro Jahr alle 13 Jahre-leichte Gebäudeschäden alle 60 Jahre-umfassende Gebäudeschäden

14 Wie sich in der Epizentrenkarte deutlich abzeichnet, liegen die meisten Erdbeben im Bereich der bedeutenden, tektonisch aktiven Zonen Österreichs. Dazu gehören: Rheintal in Vorarlberg
 Inntal und Seitentäler
 - Mur- und Mürztal
 Semmeringgebiet
 Wiener Becken

15 Messmethoden --> Seismische Stationen in Österreich

16 Seismische Stationen Eine Seismographen Station erfasst die Erdbebenwellen in allen drei Raumrichtungen Geschieht mit einem Vertikalseismographen und zwei Horizontalseismographen --> einer schwingt in Nord-Süd Richtung und einer in Ost-West Richtung Vertikalseismographen erfassen die dritte Raumkomponente > im Seismogramm durch UD oder Z dargestellt Ein komplettes Seismogramm besteht daher immer aus drei Komponenten: Nord-Süd; Ost-West und Up-Down Seismogramm.

17

18 Verhalten während eines Erdbebens
Personen im Haus: nicht ins Freie laufen freistehende Dinge, die gefährlich werden könnten, beachten (zB. Glas, umfallende Möbel,.. ) Feuerquellen sofort abschalten Zimmertüren weit öffnen  Fluchtweg Personen im Freien: Sicherheitsabstand zu Gebäuden und elektrischen Freileitungen

19 Dikussion: Kürzliche Erdbeben und ihre Folgen --> Verhinderung?

20 Fragen? Anregungen?
