Kap. 6: Analogien Elektrotechnik / Mechanik (eine Zusammenfassung)

Präsentation zum Thema: "Kap. 6: Analogien Elektrotechnik / Mechanik (eine Zusammenfassung)"—  Präsentation transkript:

1 Kap. 6: Analogien Elektrotechnik / Mechanik (eine Zusammenfassung)
Vortrag Gr.4 Timo Baumeister Jürgen Hillebrand Christian Kutscheid

2 Kap. 6: Analogien Elektrotechnik / Mechanik
6.1: Kausalität Definition: Kausalität, die; -, -en /Pl. ungebräuchl./ <lat.> Zusammenhang von Ursache und Wirkung, Ursächlichkeit: zwischen beiden Vorfällen besteht K.; […] Quelle: Digitale Wörterbuch des Deutschen Sprache ( Kap. 6: Analogien Elektrotechnik / Mechanik

3 Kap. 6: Analogien Elektrotechnik / Mechanik
6.1: Kausalität Prinzip von Ursache und Wirkung mechanisch Ursache: Kraft F(t) Wirkung: Verschiebung aller Punkte: Weg x(t) elektrisch Ursache: Spannung U(t) Wirkung: Verschiebung der Elektronen: Ladung q(t) Kap. 6: Analogien Elektrotechnik / Mechanik

4 Kap. 6: Analogien Elektrotechnik / Mechanik
6.1: Kausalität mechanisch: elektrisch: Kap. 6: Analogien Elektrotechnik / Mechanik

5 Kap. 6: Analogien Elektrotechnik / Mechanik
6.2: Linearität Definition: linear /Adj./ <lat.> Math.   a) eindimensional, nur der Länge nach ausgedehnt: der l. Ausdehnungskoeffizient   b) den Exponenten 1 habend: eine l. Gleichung, Funktion ) Quelle: Digitale Wörterbuch des Deutschen Sprache ( Kap. 6: Analogien Elektrotechnik / Mechanik

6 6.2: Linearität Zusammenhang zwischen Ursache und Wirkung ist linear 
Kap. 6: Analogien Elektrotechnik / Mechanik

7 Kap. 6: Analogien Elektrotechnik / Mechanik
6.2: Linearität mechanisch elektrisch mit c = Federkonstante mit C = Kapazität eines Kondensators Kap. 6: Analogien Elektrotechnik / Mechanik

8 Kap. 6: Analogien Elektrotechnik / Mechanik
6.2: Linearität mechanisch elektrisch mit r = Dämpferkonstante mit R = ohmscher Widerstand Kap. 6: Analogien Elektrotechnik / Mechanik

9 Kap. 6: Analogien Elektrotechnik / Mechanik
6.2: Linearität mechanisch elektrisch mit m = Masse mit L = Induktivität einer Spule m F(t) a(t) Kap. 6: Analogien Elektrotechnik / Mechanik

10 Kap. 6: Analogien Elektrotechnik / Mechanik
6.3: Energie-Bilanz 3 Energie-Arten: (Gewinne (pos.) und Verluste (neg.)) potentielle Energie (pos.) kinetische Energie (pos.) Verluste in Form von Wärme (neg.) Kap. 6: Analogien Elektrotechnik / Mechanik

11 Kap. 6: Analogien Elektrotechnik / Mechanik
Potentielle Energie mechanisch elektrisch Kap. 6: Analogien Elektrotechnik / Mechanik

12 Kap. 6: Analogien Elektrotechnik / Mechanik
Potentielle Energie mechanisch elektrisch Kap. 6: Analogien Elektrotechnik / Mechanik

13 Kap. 6: Analogien Elektrotechnik / Mechanik
Kinetische Energie Kap. 6: Analogien Elektrotechnik / Mechanik

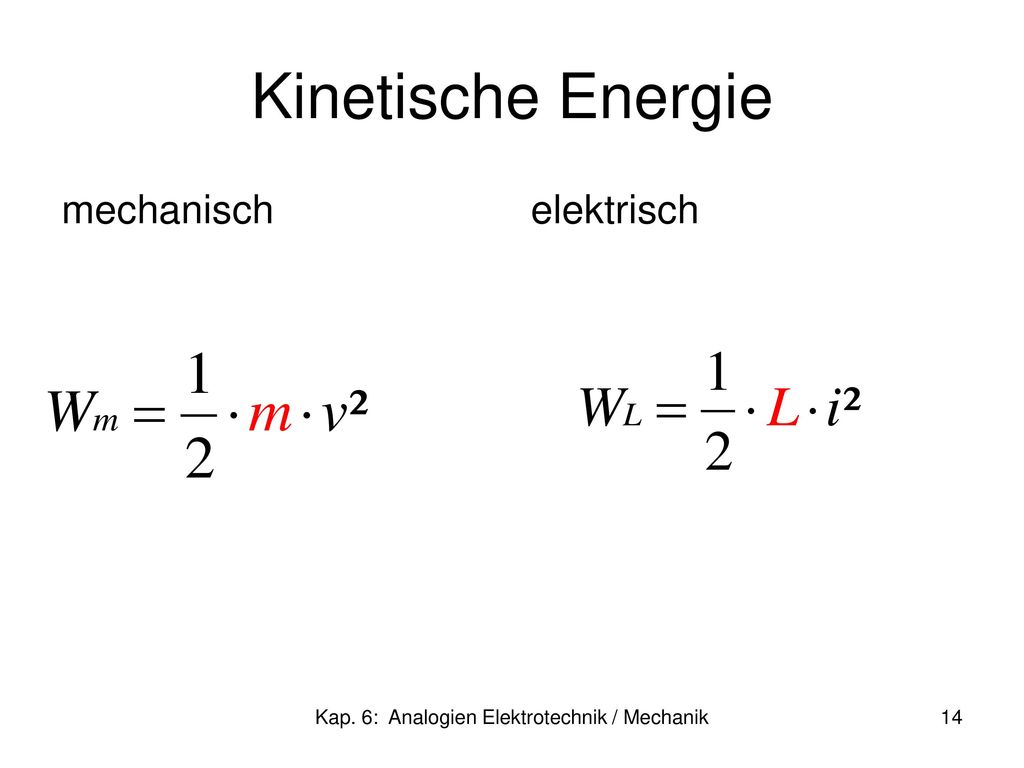

14 Kap. 6: Analogien Elektrotechnik / Mechanik
Kinetische Energie mechanisch elektrisch Kap. 6: Analogien Elektrotechnik / Mechanik

15 Verluste in Form von Wärme
mechanisch elektrisch Kap. 6: Analogien Elektrotechnik / Mechanik

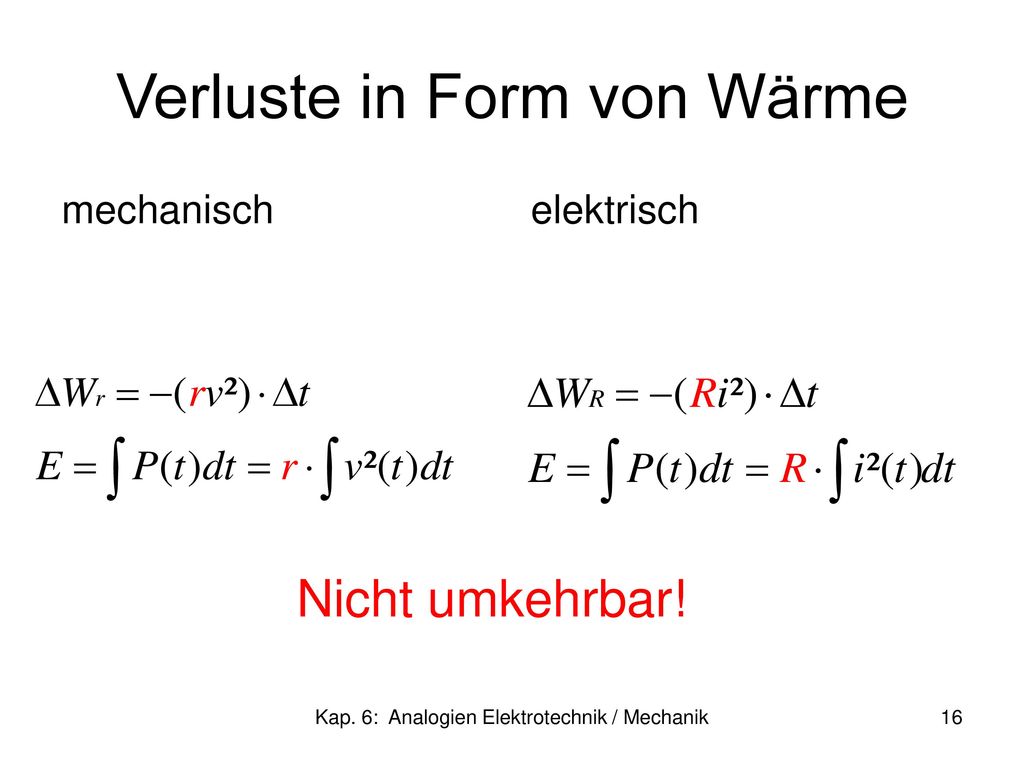

16 Verluste in Form von Wärme
mechanisch elektrisch Nicht umkehrbar! Kap. 6: Analogien Elektrotechnik / Mechanik

17 Kap. 6: Analogien Elektrotechnik / Mechanik
6.4: Zusammenfassung mechanisch: elektrisch: Ursache Kraft F(t) Spannung U(t) Wirkung Weg x(t) Ladung q(t) Geschw. v(t) Strom i(t) Beschl. a(t) Strom-Schnelle Kap. 6: Analogien Elektrotechnik / Mechanik

18 Kap. 6: Analogien Elektrotechnik / Mechanik
6.4: Zusammenfassung mechanisch: elektrisch: Reihenschaltung gemeinsamer Weg x(t) gemeinsame Ladung q(t) Parallelschaltung gemeinsame Kraft F(t) gemeinsame Spannung U(t) Kap. 6: Analogien Elektrotechnik / Mechanik

19 Kap. 6: Analogien Elektrotechnik / Mechanik
6.4: Zusammenfassung mechanisch: elektrisch: Kennwerte Federsteifigkeit Kehrwert der Kapazität Dämpfer-Konstante OHMscher Widerstand Induktivität L Masse Kap. 6: Analogien Elektrotechnik / Mechanik

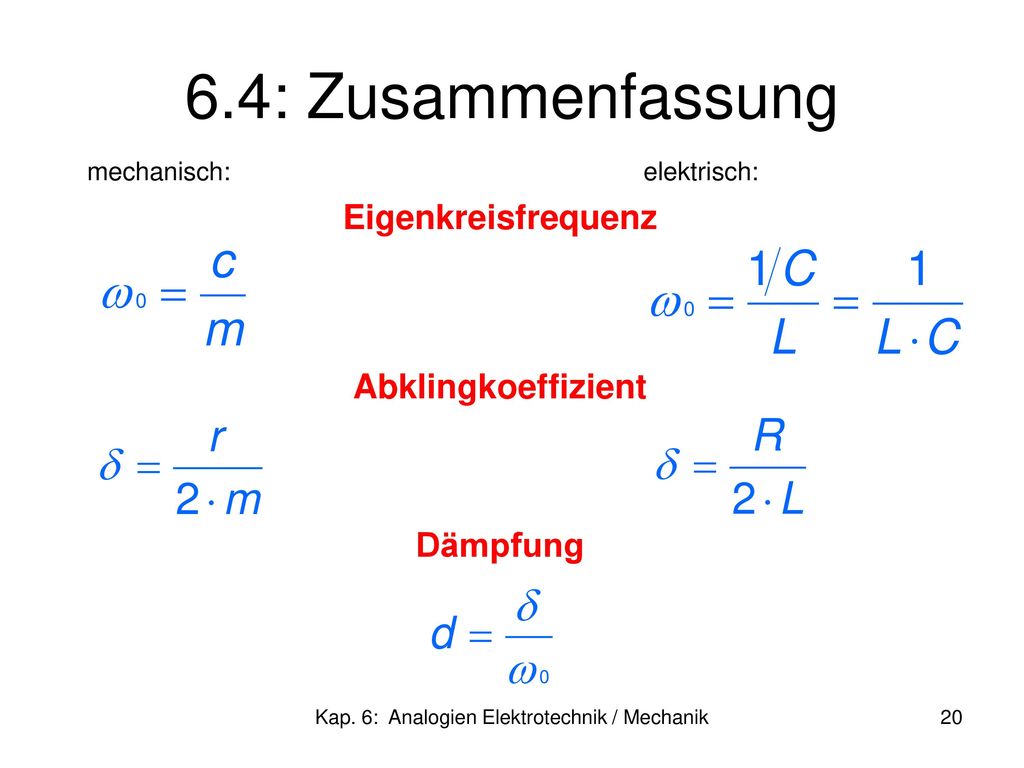

20 Kap. 6: Analogien Elektrotechnik / Mechanik
6.4: Zusammenfassung mechanisch: elektrisch: Eigenkreisfrequenz Abklingkoeffizient Dämpfung Kap. 6: Analogien Elektrotechnik / Mechanik

21 Kap. 6: Analogien Elektrotechnik / Mechanik
AUFWACHEN! Kap. 6: Analogien Elektrotechnik / Mechanik

22 Danke für Eure Aufmerksamkeit Weiter geht‘s mit Übungs-Aufgabe 06
Fragen zu der Aufgabe an uns! Kap. 6: Analogien Elektrotechnik / Mechanik
