1
und Ringleitungstechnik
Sprachalarmierung und Ringleitungstechnik
2
Agenda Sprachalarmierung - Variodyn D1 Systemarchitektur
Vernetzung – Dezentrale Systeme Kopplung BMA/SAA - Serielle Anbindung an essernet® VARIODYN® D1 loop technology Zeit für Fragen 2
3
Beispielaufbau 3
4

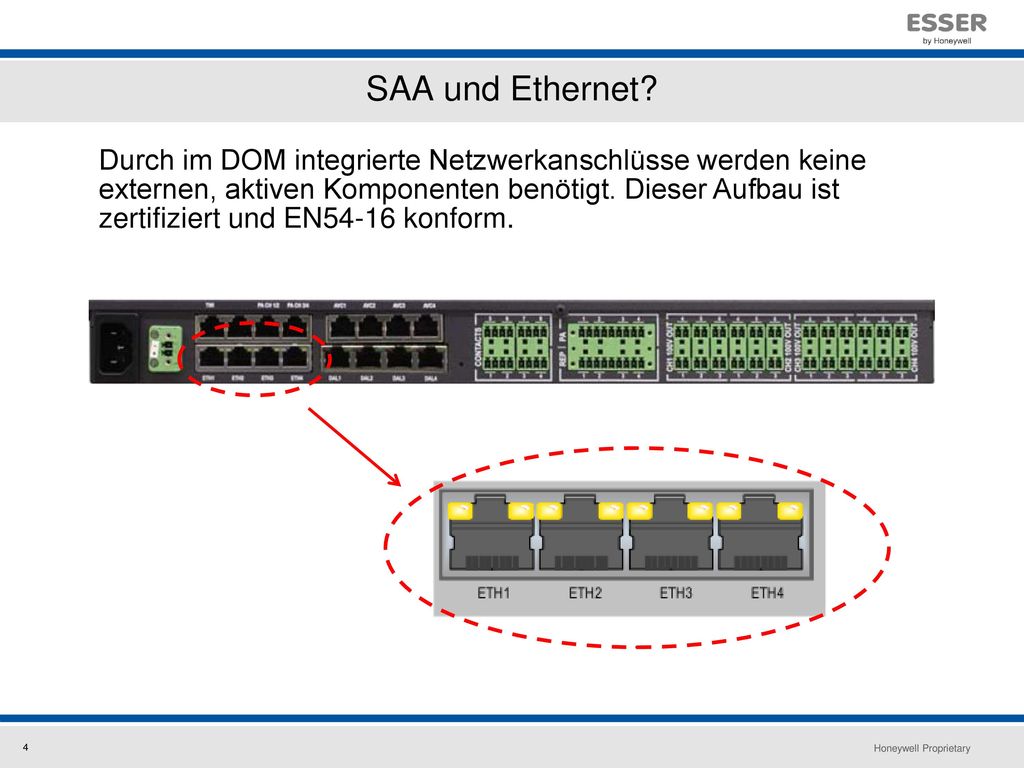

SAA und Ethernet? Durch im DOM integrierte Netzwerkanschlüsse werden keine externen, aktiven Komponenten benötigt. Dieser Aufbau ist zertifiziert und EN54-16 konform. 4
5
Beispielaufbau (ein Standort)
Ausbau 1 x 40HE Rack: z.B.: 1 x MSU 1 x VCM 1 X UIM 4 x DOM 4-24 8 x 2XD400 2 x USV + Akkus Leistungsdaten: 6.400 Watt Nutzleistung 96 Lautsprecherstromkreise oder 16 Ringleitungen 16 DAL Ports 48 Kontakt Ein- oder Ausgänge USV für 30h + 0,5h Ø Verlustleistung bei BGM : Weniger als 600 Watt 5
6
Beispielaufbau (ein Standort)
6
7
Beispielaufbau (ein Standort)
7
8
Beispielaufbau (ein Standort)
Lautsprecherlinien als Stichleitungen BMZ Sprechstellen 8
9
Beispielaufbau (ein Standort)
9
10
Beispielaufbau (ein Standort)
10
11
Agenda Sprachalarmierung - Variodyn D1 Systemarchitektur
Vernetzung – Dezentrale Systeme Kopplung BMA/SAA - Serielle Anbindung an essernet® VARIODYN® D1 loop technology Zeit für Fragen 11
12
Dezentraler Aufbau Durch dezentralen Aufbau können auch sehr große Anlagen realisiert werden. Dadurch ergibt sich erhebliches Einsparpotenzial beim Leitungsnetz. Durch den Einsatz der zertifizierten LWL-Ethernet-Switche können einzelne Anlagenstandorte über eine LWL-Ringleitung zu einem EN54-16 konformen Gesamtsystem verbunden werden. Es sind Versionen für Multimode und Singlemode Glasfasernetze erhältlich. 12
13
Dezentraler Aufbau 13
14

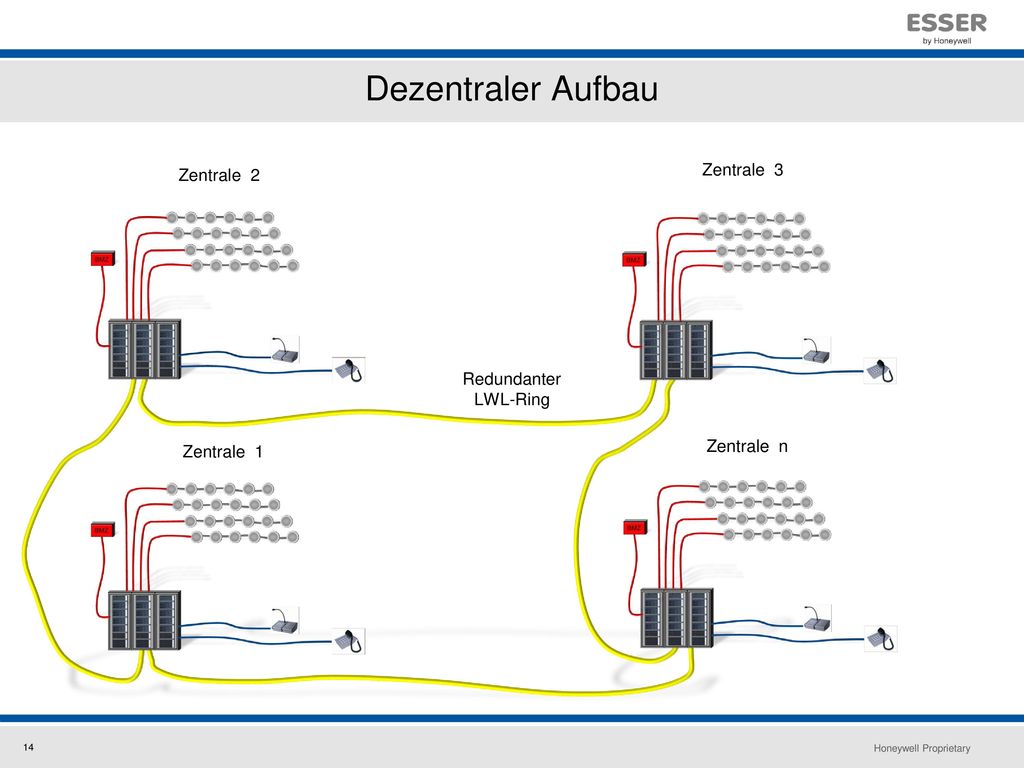

Dezentraler Aufbau Zentrale 3 Zentrale 2 Redundanter LWL-Ring
Zentrale n 14
15
Agenda Sprachalarmierung - Variodyn D1 Systemarchitektur
Vernetzung – Dezentrale Systeme Kopplung BMA/SAA - Serielle Anbindung an essernet® VARIODYN® D1 loop technology Zeit für Fragen 15
16
Serielle Anbindung an essernet®

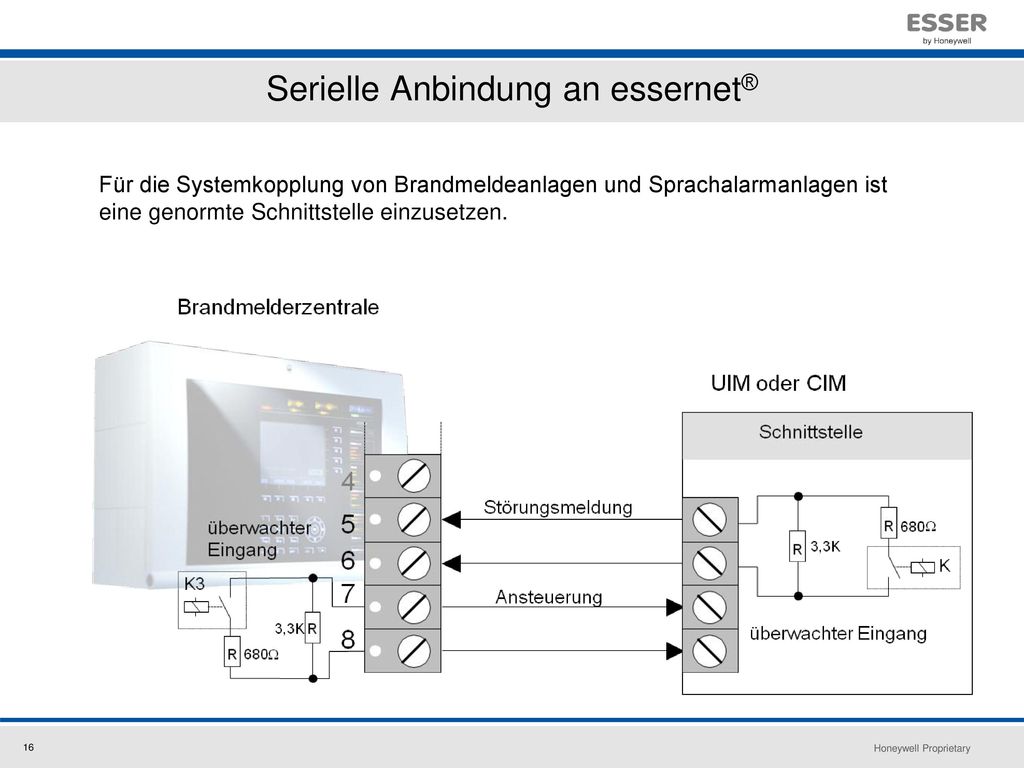

Für die Systemkopplung von Brandmeldeanlagen und Sprachalarmanlagen ist eine genormte Schnittstelle einzusetzen. 16
17
Serielle Anbindung an essernet®
VARIODYN® D1 IQ8 control Redundanter Ethernet-Ring Redundanter essernet®-Ring Redundante Systemanbindung FlexES control Vollredundante Datenanbindung von BMA und SAA 17
18

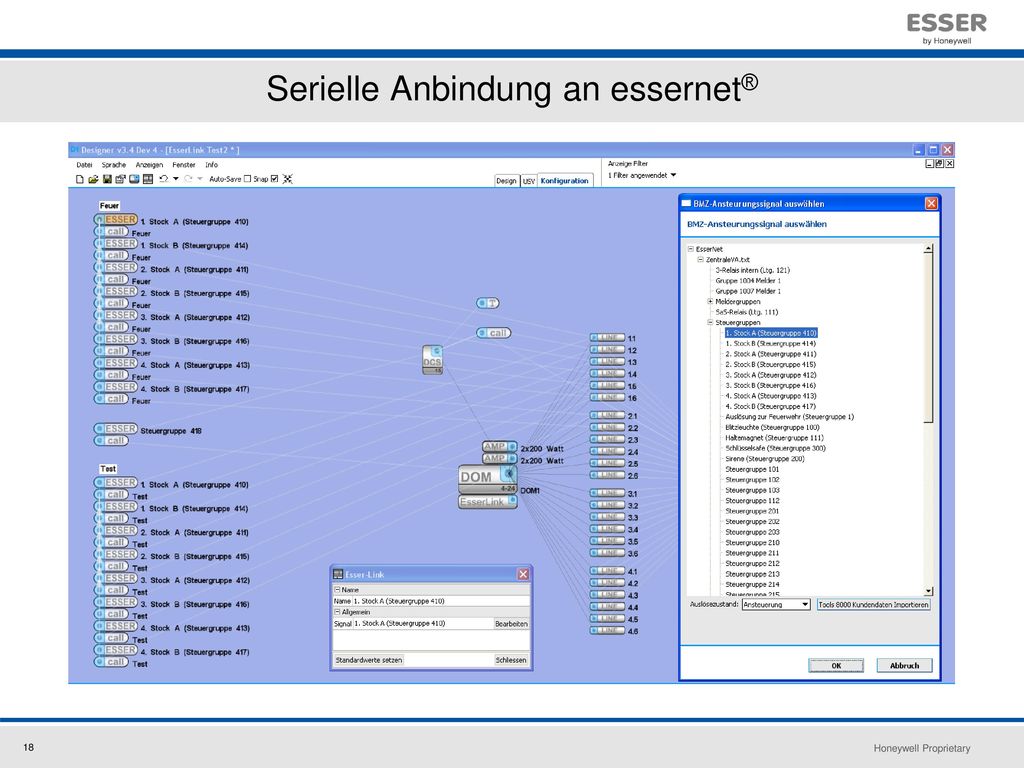

Serielle Anbindung an essernet®
18
19
Serielle Anbindung an essernet®

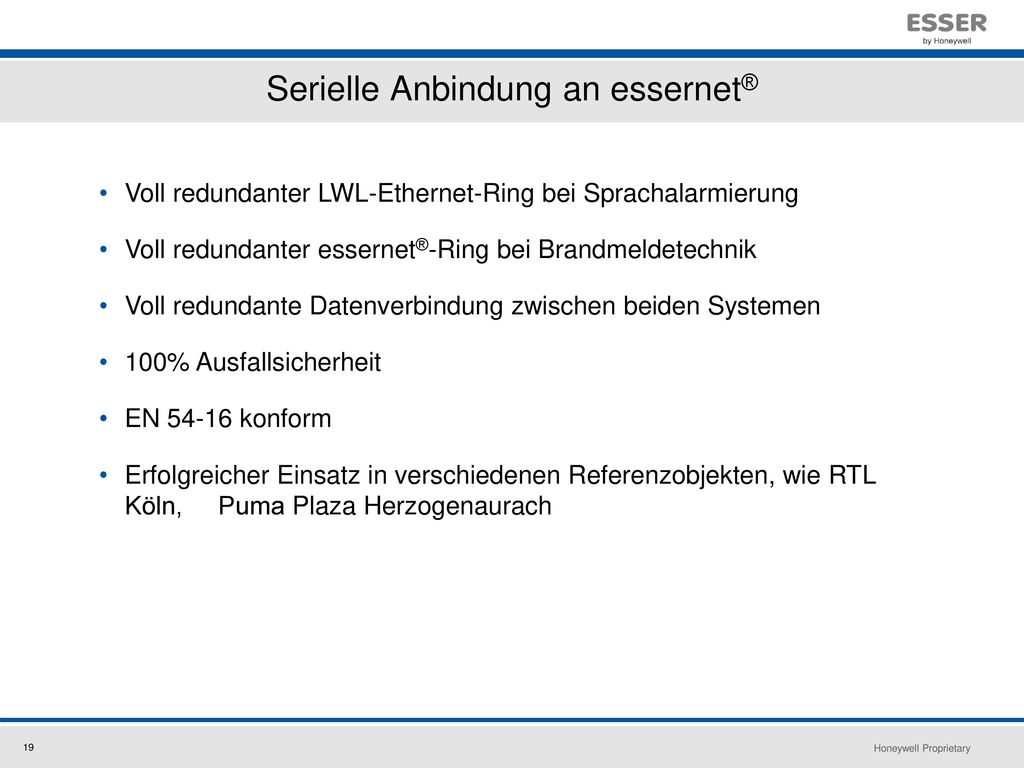

Voll redundanter LWL-Ethernet-Ring bei Sprachalarmierung Voll redundanter essernet®-Ring bei Brandmeldetechnik Voll redundante Datenverbindung zwischen beiden Systemen 100% Ausfallsicherheit EN konform Erfolgreicher Einsatz in verschiedenen Referenzobjekten, wie RTL Köln, Puma Plaza Herzogenaurach 19
20
Agenda Sprachalarmierung - Variodyn D1 Systemarchitektur
Vernetzung – Dezentrale Systeme Kopplung BMA/SAA - Serielle Anbindung an essernet® VARIODYN® D1 loop technology Zeit für Fragen 20
21
VARIODYN ® D1 loop technology
LIM Lautsprecherlinien als Stichleitungen Ringleitungen mit Loop-Isolatoren BMZ Sprechstellen 21
22
VARIODYN ® D1 loop technology
Ringleitungstechnik für die 100V Lautsprecheranbindung Hierbei wird ähnlich wie bei der Brandmeldetechnik ein drahtbruch- und kurzschlusstoleranter Ring aufgebaut. Bietet erhebliche Vorteile gegenüber der Stichleitungstechnik Einsatz von loop isolator Modulen (Ringleitungs-Modul) für die Ausfallsicherheit bei Kurzschluss Spannungsversorgung der loop isolator Module über die 2-Draht Ringleitung 22
23
VARIODYN ® D1 loop technology
Herzstück der Ringleitungstechnik ist das DOM (4-8 und 4-24) Bis zu 4 Ringe pro DOM Mischbetrieb möglich Bis zu 64 loop isolator Module Pro Ring Bis zu 500W Leistung pro Ring Bis zu 1000m Länge pro Ring (Querschnitt beachten) Zulassung nach EN54-16 und EN54-17 (Isolator) 23
24
VARIODYN ® D1 loop technology

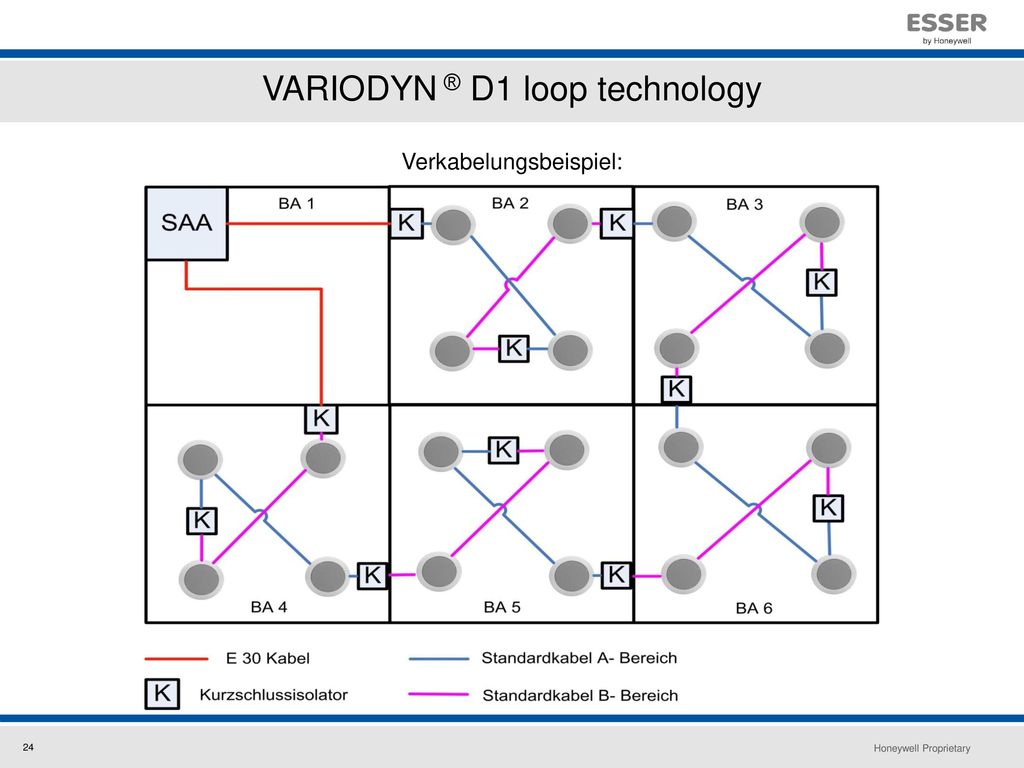

Verkabelungsbeispiel: 24
25
Zeit für Fragen 25
