1 Verfahrens- und Umwelttechnik Prof. Dr. Freudenberger
Lektion 1 Grundlagen

2 Verfahrens- und Umwelttechnik Prof. Dr. Freudenberger
Thermodynamik mit Mechanik, Optik, Elektrodynamik Ist klassisches Teilgebiet der Physik (daneben noch Quantenmechanik) Das Teilgebiet hat eigenen Charakter Getragen von sehr vielen Molekülen Statistische Mittelungen

3 Verfahrens- und Umwelttechnik Prof. Dr. Freudenberger
Viele neue Begriffe System Zustand Zustandsgrößen: Temperatur, Druck, Volumen, Masse… Gleichgewicht

4 Verfahrens- und Umwelttechnik Prof. Dr. Freudenberger

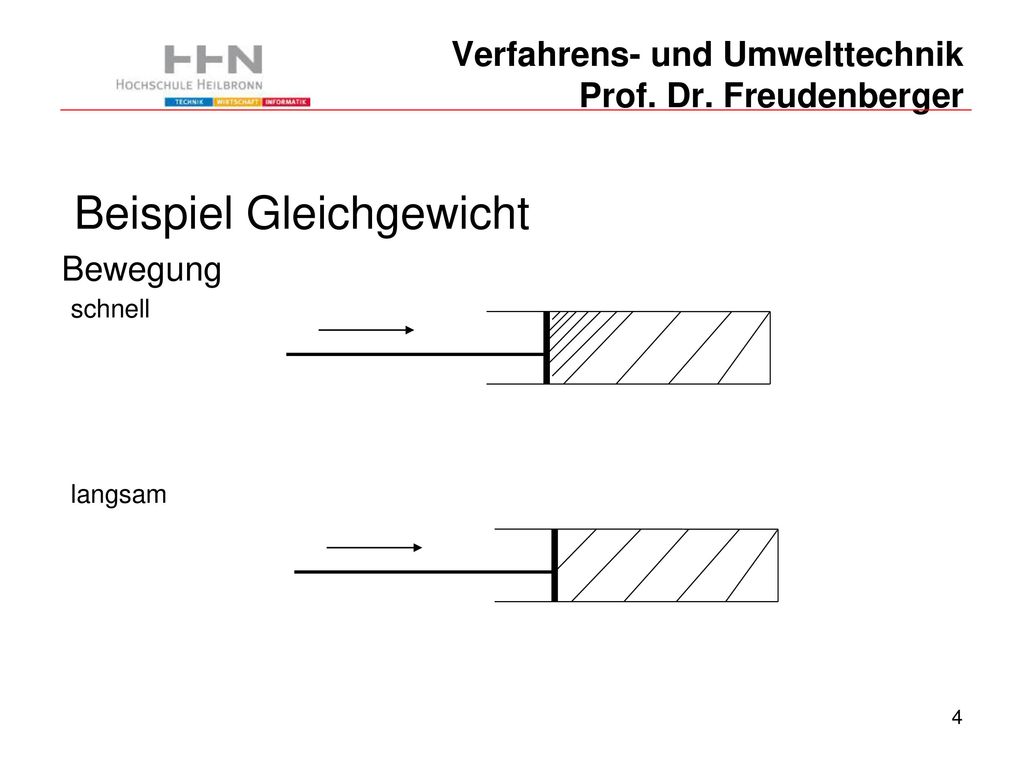

 Beispiel Gleichgewicht Bewegung schnell langsam

5 Verfahrens- und Umwelttechnik Prof. Dr. Freudenberger
Ursprüngliche Ansicht: Wärme = eigenständiges Phänomen Untersuchen von Zusammenhängen: Druck, Temperatur, Volumen, Masse,… Dies führt auf die sog. Phänomenologische Thermodynamik

6 Verfahrens- und Umwelttechnik Prof. Dr. Freudenberger
Beispiel: Temperatur-Ausgleich T2 T1 T1 T2 T2 > T1 T2 > T2 = T1 > T1 Umkehrung unmöglich! Richtung der Zeit! 0. Hauptsatz der Thermodynamik

7 Verfahrens- und Umwelttechnik Prof. Dr. Freudenberger

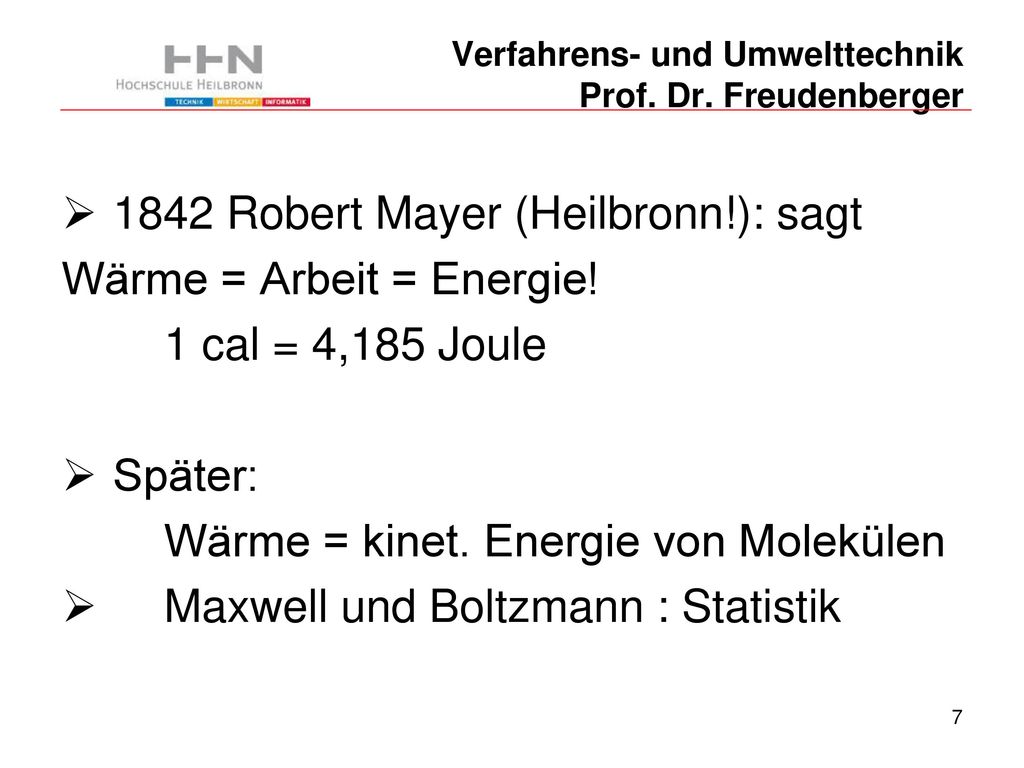

1842 Robert Mayer (Heilbronn!): sagt Wärme = Arbeit = Energie! 1 cal = 4,185 Joule Später: Wärme = kinet. Energie von Molekülen Maxwell und Boltzmann : Statistik

8 Verfahrens- und Umwelttechnik Prof. Dr. Freudenberger
Zwei Arten der Beschreibung Makroskopische Betrachtung = phänomenologische Thermodynamik Zustandsgrößen p, T, V, m, r… 2. Mikroskopische Betrachtung = Beschreibung mit mathem. Statistik Thermodynamische Potentiale U, H, S,

9 Verfahrens- und Umwelttechnik Prof. Dr. Freudenberger
Modell eines Moleküls

10 Verfahrens- und Umwelttechnik Prof. Dr. Freudenberger

11 Verfahrens- und Umwelttechnik Prof. Dr. Freudenberger

12 Verfahrens- und Umwelttechnik Prof. Dr. Freudenberger

13 Verfahrens- und Umwelttechnik Prof. Dr. Freudenberger
1 2 T

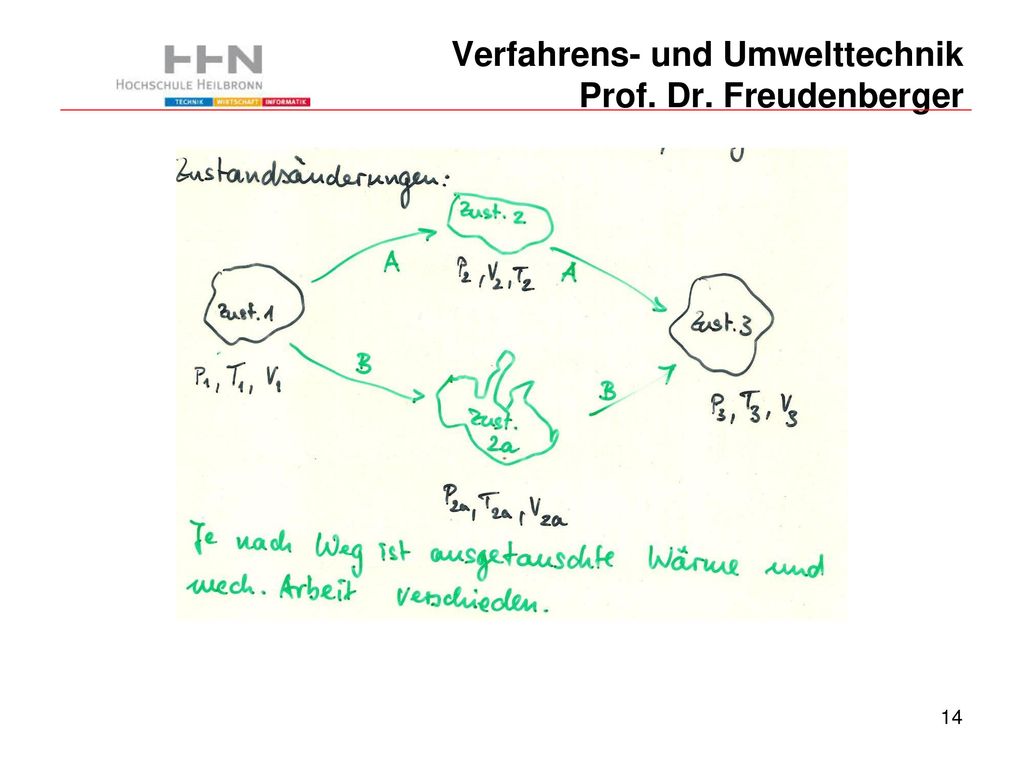

14 Verfahrens- und Umwelttechnik Prof. Dr. Freudenberger

15 Verfahrens- und Umwelttechnik Prof. Dr. Freudenberger
abs T=0 Tripelp. 0 C T O Temperatur K K 100 C Siedep. Gefrierpunkt Siedepunkt

16 Verfahrens- und Umwelttechnik Prof. Dr. Freudenberger

17 Verfahrens- und Umwelttechnik Prof. Dr. Freudenberger
Fixpunkt T/K oC Wasserstoff 13, ,3467 Neon 24, ,5939 Sauerstoff 54, ,7916 Wasser , ,01 Gallium , ,7646 Aluminium , ,323 Silber , ,78 Gold , ,18

18 Verfahrens- und Umwelttechnik Prof. Dr. Freudenberger
Aufgaben

19 Verfahrens- und Umwelttechnik Prof. Dr. Freudenberger
Lektion 2 Ideale Gase

20 Verfahrens- und Umwelttechnik Prof. Dr. Freudenberger
Phänomenologische Thermodynamik Die Zustandsgleichung für ideale Gase Gesetz von Gay-Lussac bei p = const  in °C. Ideale Gase:

21 Verfahrens- und Umwelttechnik Prof. Dr. Freudenberger
b) Boyle-Mariotte

22 Verfahrens- und Umwelttechnik Prof. Dr. Freudenberger
b) Boyle-Mariotte Kombination Gay_Lussac und Boyle-Mariotte: p V = n Rm T Mit: n = Stoffmenge in mol Rm = universelle molare Gaskonstante T = absolute Temperatur in Kelvin p = Druck in Pascal:1 Pa = 1 N/m2)

23 Verfahrens- und Umwelttechnik Prof. Dr. Freudenberger
Da Mit m = Masse des Gases MG = Molekulargewicht folgt: mit = individuelle Gaskonstante

24 Verfahrens- und Umwelttechnik Prof. Dr. Freudenberger
Weitere Schreibweise: Da Mit

25 Verfahrens- und Umwelttechnik Prof. Dr. Freudenberger

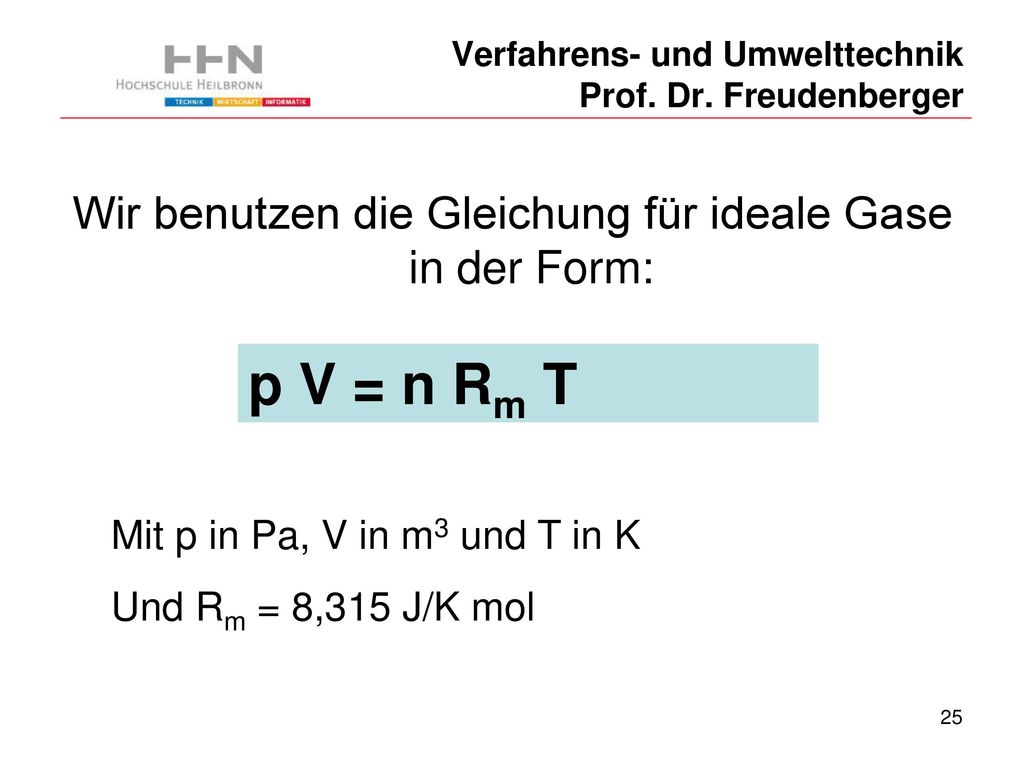

Wir benutzen die Gleichung für ideale Gase in der Form: p V = n Rm T Mit p in Pa, V in m3 und T in K Und Rm = 8,315 J/K mol

26 Verfahrens- und Umwelttechnik Prof. Dr. Freudenberger
Beispiel: Wasserdampf bei 200°C lässt sich bei Atmosphärendruck oder weniger Druck mit guter Näherung als ideales Gas beschreiben. Wie viel Liter Wasserdampf entstehen aus m = 54 g Wasser bei T = 525 K und p = 506 mb absolut?

27 Verfahrens- und Umwelttechnik Prof. Dr. Freudenberger
2. Mikroskopische Beschreibung Die kinetische Gastheorie – Ein Modellgas Molekül Nr. i in einem Würfel der Kantenlänge a

28 Verfahrens- und Umwelttechnik Prof. Dr. Freudenberger
Grundannahmen: Das Eigenvolumen der Teilchen ist vernachlässigbar

29 Verfahrens- und Umwelttechnik Prof. Dr. Freudenberger
Grundannahmen: Das Eigenvolumen der Teilchen ist vernachlässigbar Zwischen den Teilchen wirken keine Kräfte

30 Verfahrens- und Umwelttechnik Prof. Dr. Freudenberger

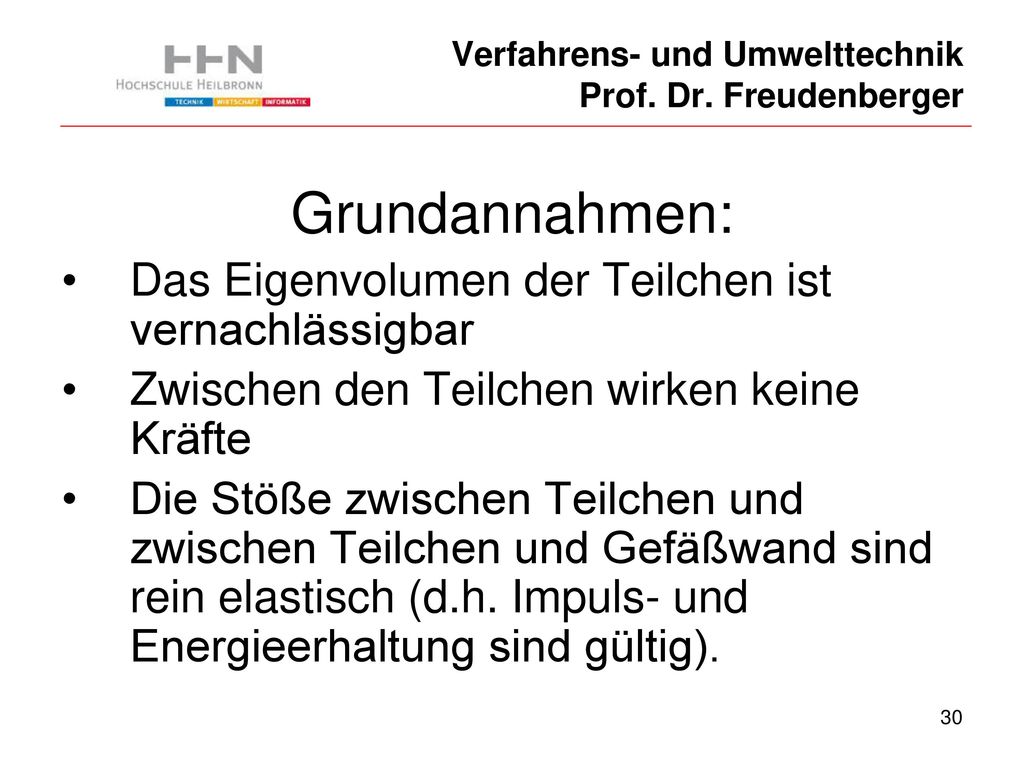

Grundannahmen: Das Eigenvolumen der Teilchen ist vernachlässigbar Zwischen den Teilchen wirken keine Kräfte Die Stöße zwischen Teilchen und zwischen Teilchen und Gefäßwand sind rein elastisch (d.h. Impuls- und Energieerhaltung sind gültig).

31 Verfahrens- und Umwelttechnik Prof. Dr. Freudenberger
Impulsübertrag an die Wand:

32 Verfahrens- und Umwelttechnik Prof. Dr. Freudenberger
Impulsübertrag an die Wand: Laufzeit hin + rück:

33 Verfahrens- und Umwelttechnik Prof. Dr. Freudenberger
Impulsübertrag an die Wand: Laufzeit hin + rück: Mittlere Kraft:

34 Verfahrens- und Umwelttechnik Prof. Dr. Freudenberger
Impulsübertrag an die Wand: Laufzeit hin + rück: Mittlere Kraft: Druck durch Teilchen i:

35 Verfahrens- und Umwelttechnik Prof. Dr. Freudenberger
Impulsübertrag an die Wand: Laufzeit hin + rück: Mittlere Kraft: Druck durch Teilchen i: Alle N Moleküle:

36 Verfahrens- und Umwelttechnik Prof. Dr. Freudenberger
Alle N Moleküle: Wegen Mittelwert (allgemein): Mittlere quadr. Geschwindigk. Mittlerer Druck: Über alle 3 Richtungen x,y,z:

37 Verfahrens- und Umwelttechnik Prof. Dr. Freudenberger
Mit der Gasdichte: Folgt: Und schließlich:

38 Verfahrens- und Umwelttechnik Prof. Dr. Freudenberger
Phänom. Thermodyn.: Kinet. Gastheorie: Vergleich ergibt: Also: Für Moleküle mit 3 Freiheitsgraden!

39 Verfahrens- und Umwelttechnik Prof. Dr. Freudenberger
Für f Freiheitsgrade: Freiheitsgrade: Translat. Rotat. Schwing f 1-at 2-at,starr verb 2-at.federnd verb 3-at.starr verb

40 Verfahrens- und Umwelttechnik Prof. Dr. Freudenberger
Lektion 3 Der 1. Hauptsatz

41 Verfahrens- und Umwelttechnik Prof. Dr. Freudenberger
Verteilung der Geschwindigkeiten nach Maxwell

42 Verfahrens- und Umwelttechnik Prof. Dr. Freudenberger
Temperatur

43 Verfahrens- und Umwelttechnik Prof. Dr. Freudenberger
Neu: Der erste Hauptsatz der Thermodynamik: Bekannt: Wärme Q = Energie! Zu- bzw. Abfuhr von Wärme: dQ = C dT C = Wärmekapazität (allgemein)

44 Verfahrens- und Umwelttechnik Prof. Dr. Freudenberger

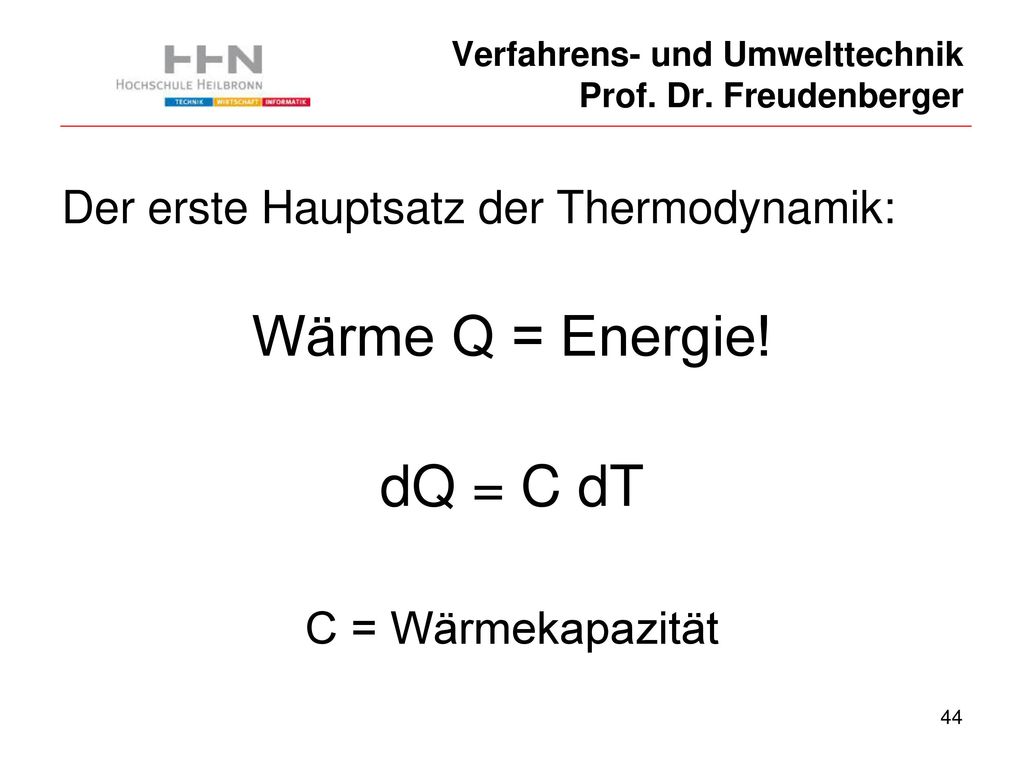

Der erste Hauptsatz der Thermodynamik: Wärme Q = Energie! dQ = C dT C = Wärmekapazität

45 Verfahrens- und Umwelttechnik Prof. Dr. Freudenberger
C = Wärmekapazität =

46 Verfahrens- und Umwelttechnik Prof. Dr. Freudenberger
C = Wärmekapazität = spezifische Wärme

47 Verfahrens- und Umwelttechnik Prof. Dr. Freudenberger
C = Wärmekapazität = spezifische Wärme Molare Wärme

48 Verfahrens- und Umwelttechnik Prof. Dr. Freudenberger
Molare Wärme = f(Material,T)

49 Verfahrens- und Umwelttechnik Prof. Dr. Freudenberger
dQ = Cp,m dT dQ = Cv,m dT

50 Verfahrens- und Umwelttechnik Prof. Dr. Freudenberger

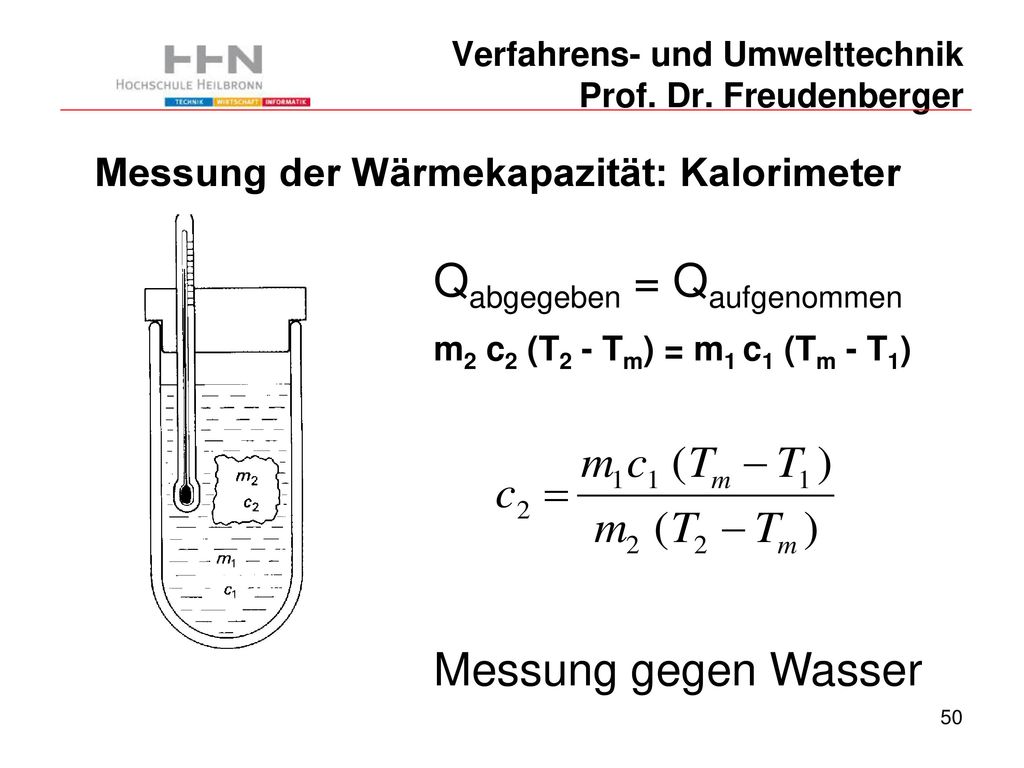

Messung der Wärmekapazität: Kalorimeter Qabgegeben = Qaufgenommen m2 c2 (T2 - Tm) = m1 c1 (Tm - T1) Messung gegen Wasser

51 Verfahrens- und Umwelttechnik Prof. Dr. Freudenberger
Wasser: c = 1 cal/g · K Mechanisches Wärme-Äquivalent: 1 cal = 4,185 J

52 Verfahrens- und Umwelttechnik Prof. Dr. Freudenberger
1. Hauptsatz: In einem abgeschlossenen System bleibt der Gesamtbetrag der Energie konstant. Die verschiedenen Energieformen wandeln sich nur ineinander um.

53 Verfahrens- und Umwelttechnik Prof. Dr. Freudenberger
1. Hauptsatz: In einem abgeschlossenen System bleibt der Gesamtbetrag der Energie konstant. Die verschiedenen Energieformen wandeln sich nur ineinander um. Oder: dU = dQ + dW

54 Verfahrens- und Umwelttechnik Prof. Dr. Freudenberger
1. Hauptsatz: In einem abgeschlossenen System bleibt der Gesamtbetrag der Energie konstant. Die verschiedenen Energieformen wandeln sich nur ineinander um. Oder: dU = dQ + dW bzw. dU = dQ - pdV

55 Verfahrens- und Umwelttechnik Prof. Dr. Freudenberger
Lektion 4 Zustandsänderungen

56 Verfahrens- und Umwelttechnik Prof. Dr. Freudenberger

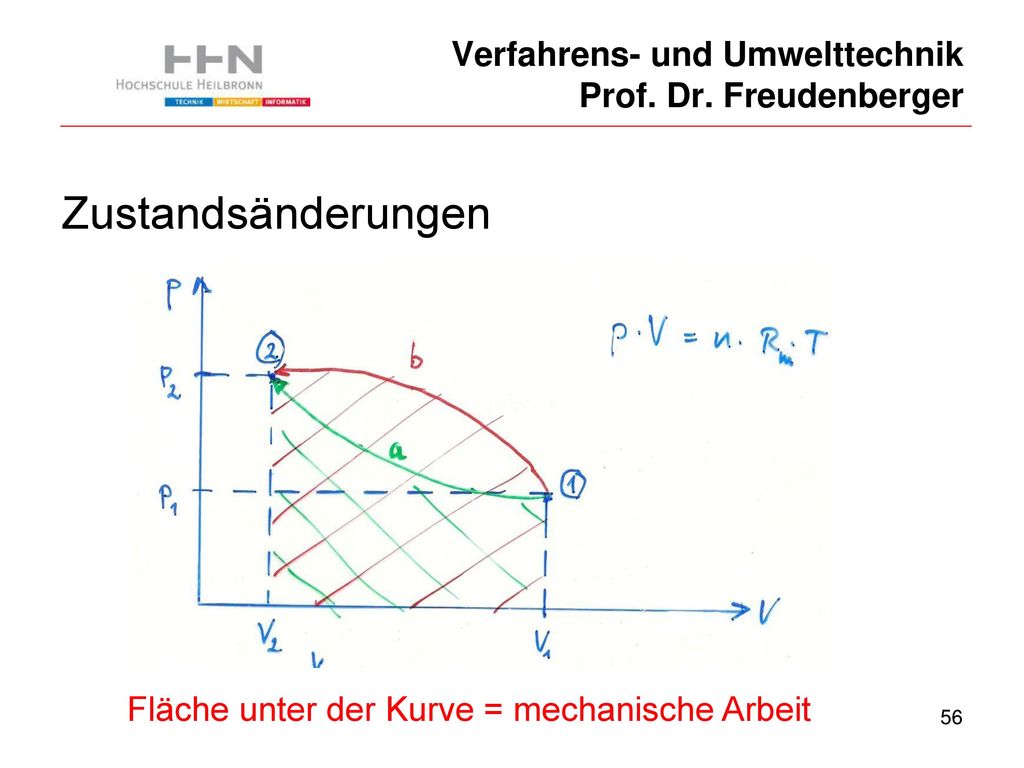

Zustandsänderungen Fläche unter der Kurve = mechanische Arbeit 56

57 Verfahrens- und Umwelttechnik Prof. Dr. Freudenberger

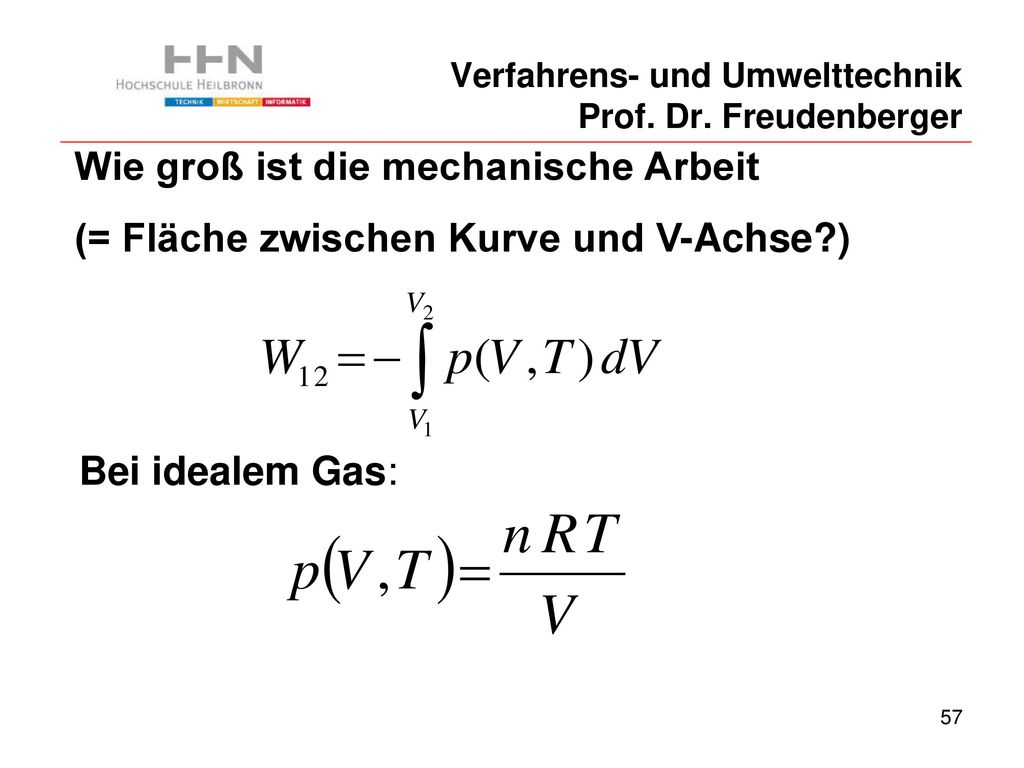

Wie groß ist die mechanische Arbeit (= Fläche zwischen Kurve und V-Achse?) Bei idealem Gas: 57

58 Verfahrens- und Umwelttechnik Prof. Dr. Freudenberger
Darstellung im p-V- Diagramm (p über V): ergibt eine Hyperbel für ein bestimmtes T Vergleiche 58

59 Verfahrens- und Umwelttechnik Prof. Dr. Freudenberger
Es gibt 4 fundamentale Zustandsänderungen A) Isotherme Zustandsänderung 59

60 Verfahrens- und Umwelttechnik Prof. Dr. Freudenberger
Bilanz: Innere Energie U: Mit T = const ist dT = 0 → dU = 0 → Mit dU = dQ + dW folgt: dQ = - dW 60

61 Verfahrens- und Umwelttechnik Prof. Dr. Freudenberger
Bilanz: b) Mechanische Arbeit: dW = - pdV mit ergibt sich Beachte: W12 > 0 da V1 > V2 61

62 Verfahrens- und Umwelttechnik Prof. Dr. Freudenberger
Bilanz: c) Wärme dQ = - dW → Q12 = - W12 Also 62

63 Verfahrens- und Umwelttechnik Prof. Dr. Freudenberger
B) Isochore Zustandsänderung 63

64 Verfahrens- und Umwelttechnik Prof. Dr. Freudenberger
Bilanz: Innere Energie U: dU = n · Cv,m · dT U12 = U2 – U1 = n Cv,m (T2 – T1) 64

65 Verfahrens- und Umwelttechnik Prof. Dr. Freudenberger
Bilanz b) Mechanische Arbeit: Mit V = const ist dV = 0, also dW = - pdV = 0 → W12 = 0 65

66 Verfahrens- und Umwelttechnik Prof. Dr. Freudenberger
Bilanz c) Wärme Q Wegen dU = dQ + dW Und dW = 0 Ist dQ = dU = n · Cv,m · dT Q12 = n · Cv,m · (T2 – T1) 66

67 Verfahrens- und Umwelttechnik Prof. Dr. Freudenberger

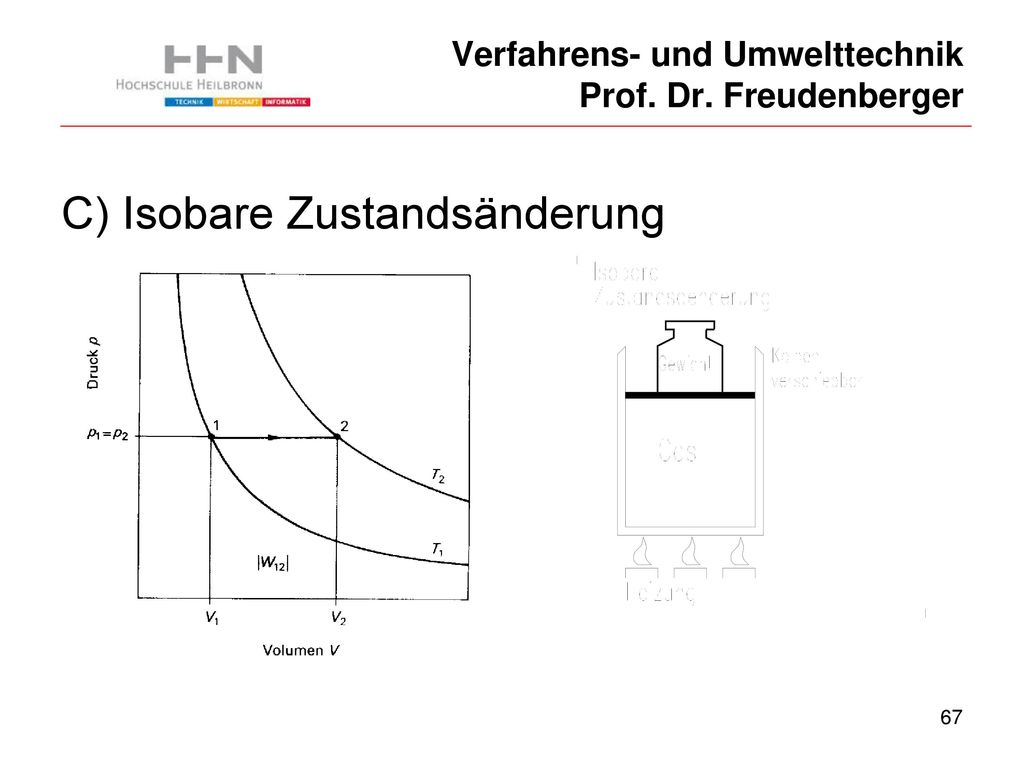

C) Isobare Zustandsänderung 67

68 Verfahrens- und Umwelttechnik Prof. Dr. Freudenberger
Bilanz Innere Energie U U12 = U2 – U1 = n · Cv,m · (T2 – T1) 68

69 Verfahrens- und Umwelttechnik Prof. Dr. Freudenberger
Bilanz b) Mechanische Arbeit W Mit p = const folgt: 69

70 Verfahrens- und Umwelttechnik Prof. Dr. Freudenberger
Bilanz c) Wärme Q Wegen dQ = dU - dW gilt: Q12 = n · Cv,m · (T2 – T1) + p (V2 – V1) und Q12 = n · Cp,m · (T2 – T1) 70

71 Verfahrens- und Umwelttechnik Prof. Dr. Freudenberger
Aus dem Vergleich: n · Cp,m · (T2 – T1) = n · Cv,m · (T2 – T1) + p (V2 – V1) folgt mit p(V2 – V1) = n Rm (T2 – T1): Cp,m = Cv,m + Rm 71

72 Verfahrens- und Umwelttechnik Prof. Dr. Freudenberger
D) Adiabate Zustandsänderung 72

73 Verfahrens- und Umwelttechnik Prof. Dr. Freudenberger
Bilanz Innere Energie U: U12 = n · Cv,m · (T2 – T1) 73

74 Verfahrens- und Umwelttechnik Prof. Dr. Freudenberger
Bilanz b) Mechanische Arbeit W Adiabat heißt: Kein Wärmeübergang: dQ = 0, also dU = dW → 74

75 Verfahrens- und Umwelttechnik Prof. Dr. Freudenberger
Bilanz Mit Hilfe der Gleichung für ideale Gase findet man nach längerer Rechnung: 75

76 Verfahrens- und Umwelttechnik Prof. Dr. Freudenberger
Bilanz c) Wärme Q Da dQ = 0 (adiabat!) folgt Q12 = 0 76

77 Verfahrens- und Umwelttechnik Prof. Dr. Freudenberger
Adiabate Zustandsänderung Weitere Ergebnisse (1) 77

78 Verfahrens- und Umwelttechnik Prof. Dr. Freudenberger
Adiabate Zustandsänderung Weitere Ergebnisse(2): 78

79 Verfahrens- und Umwelttechnik Prof. Dr. Freudenberger
Polytrope Zustandsänderung: Isobare n = 0 Isotherme n = 1 Adiabate n = k Isochore n = ∞ 79

80 Verfahrens- und Umwelttechnik Prof. Dr. Freudenberger
Zusammenfassung: Isotherme ZÄ: U12 = 0 80

81 Verfahrens- und Umwelttechnik Prof. Dr. Freudenberger
Zusammenfassung: Isochore ZÄ: U12 = U2 – U1 = n Cv,m (T2 – T1) W12 = 0 Q12 = n · Cv,m · (T2 – T1) 81

82 Verfahrens- und Umwelttechnik Prof. Dr. Freudenberger
Zusammenfassung: Isobare ZÄ: U12 = U2 – U1 = n · Cv,m · (T2 – T1) Q12 = n · Cv,m · (T2 – T1) + p (V2 – V1) und Q12 = n · Cp,m · (T2 – T1) Cp,m = Cv,m + Rm 82

83 Verfahrens- und Umwelttechnik Prof. Dr. Freudenberger
Zusammenfassung: Adiabate ZÄ: U12 = n · Cv,m · (T2 – T1) Q12 = 0 83

84 Verfahrens- und Umwelttechnik Prof. Dr. Freudenberger
Adiabate Zustandsänderung Weitere Ergebnisse(2): 84

85 Verfahrens- und Umwelttechnik Prof. Dr. Freudenberger
Adiabate Zustandsänderung Weitere Ergebnisse (1) 85

86 Verfahrens- und Umwelttechnik Prof. Dr. Freudenberger
Lektion 5 Kreisprozesse

87 Verfahrens- und Umwelttechnik Prof. Dr. Freudenberger
Kreisprozesse Schema: Mechan. Arbeit a Entspricht der Fläche unter der Kurve

88 Verfahrens- und Umwelttechnik Prof. Dr. Freudenberger

89 Verfahrens- und Umwelttechnik Prof. Dr. Freudenberger
Rechtsläufiger Prozess → Wärmekraftmaschine (Motor)

90 Verfahrens- und Umwelttechnik Prof. Dr. Freudenberger
Wärme-Kraftmaschine Verbrennung Antrieb Kühler

91 Verfahrens- und Umwelttechnik Prof. Dr. Freudenberger
Wirkungsgrad Wärmekraftmaschine

92 Verfahrens- und Umwelttechnik Prof. Dr. Freudenberger
Linksläufiger Prozess → Wärmepumpe und Kühlschrank

93 Verfahrens- und Umwelttechnik Prof. Dr. Freudenberger

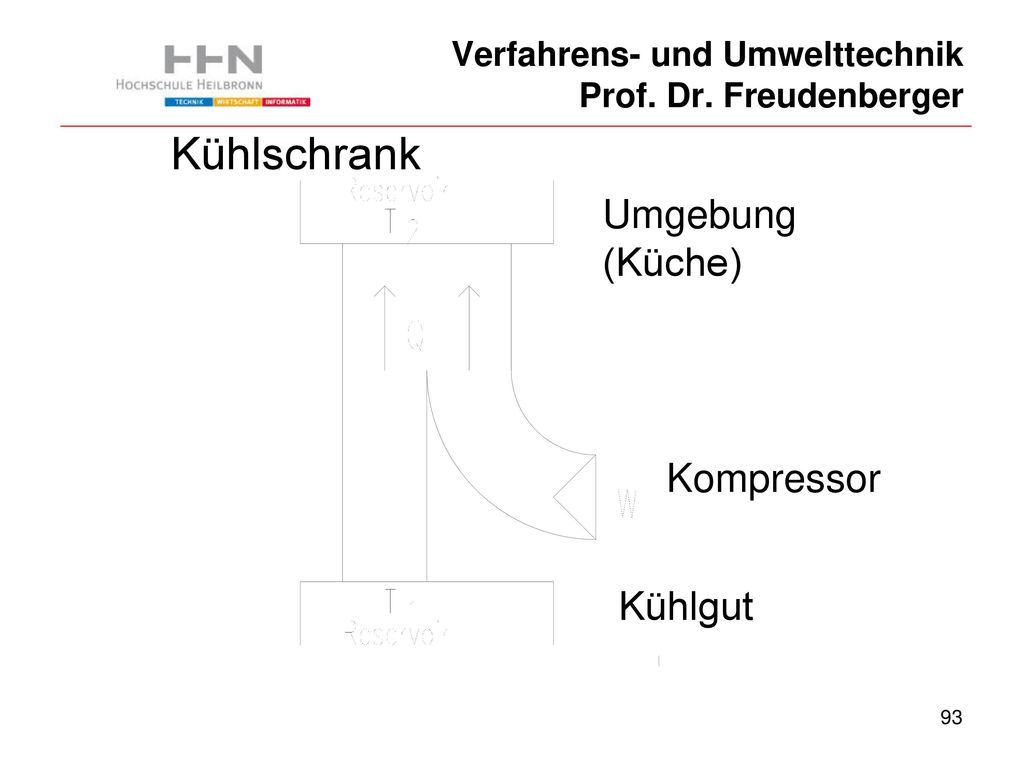

Kühlschrank Umgebung (Küche) Kompressor Kühlgut

94 Verfahrens- und Umwelttechnik Prof. Dr. Freudenberger
Wärmepumpe Wohnraum Pumpe Boden, Luft (außen)

95 Verfahrens- und Umwelttechnik Prof. Dr. Freudenberger
Leistungszahl ε Kühlschrank: Wärmepumpe:

96 Verfahrens- und Umwelttechnik Prof. Dr. Freudenberger
Otto-Motor Otto-Motor

97 Verfahrens- und Umwelttechnik Prof. Dr. Freudenberger

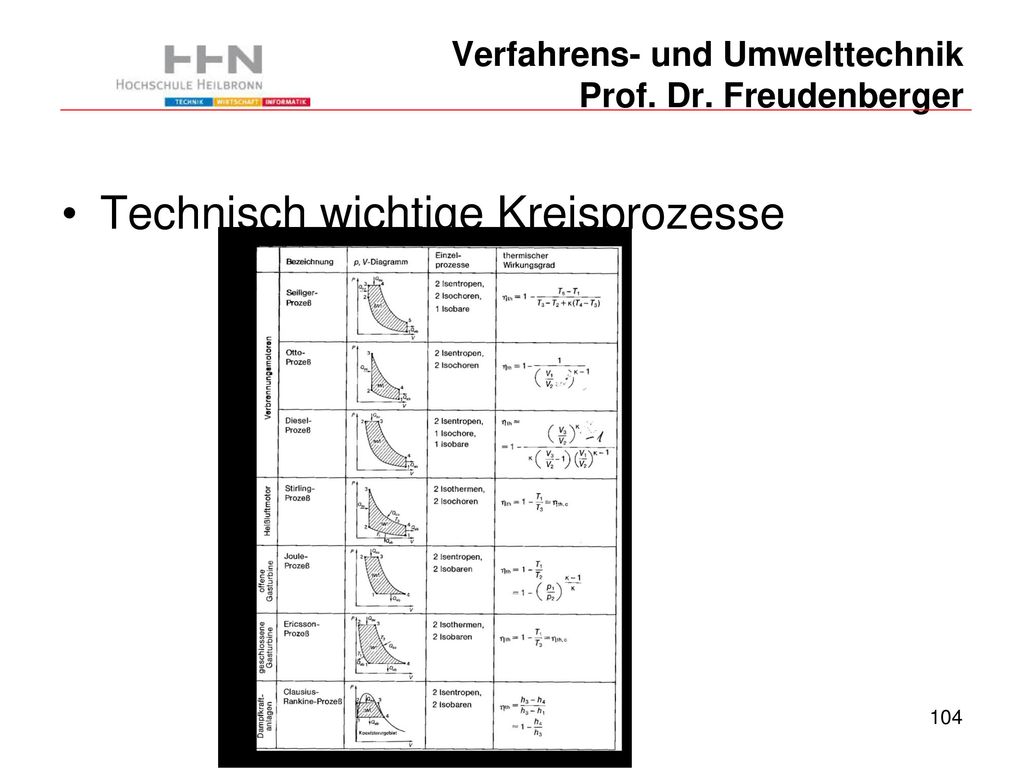

Technisch wichtige Kreisprozesse Seiliger-Prozess

98 Verfahrens- und Umwelttechnik Prof. Dr. Freudenberger
Technisch wichtige Kreisprozesse Otto-Prozess

99 Verfahrens- und Umwelttechnik Prof. Dr. Freudenberger
Technisch wichtige Kreisprozesse Diesel-Prozess

100 Verfahrens- und Umwelttechnik Prof. Dr. Freudenberger
Technisch wichtige Kreisprozesse Stirling-Prozess

101 Verfahrens- und Umwelttechnik Prof. Dr. Freudenberger
Technisch wichtige Kreisprozesse Joule-Prozess

102 Verfahrens- und Umwelttechnik Prof. Dr. Freudenberger
Technisch wichtige Kreisprozesse Ericsson-Prozess

103 Verfahrens- und Umwelttechnik Prof. Dr. Freudenberger

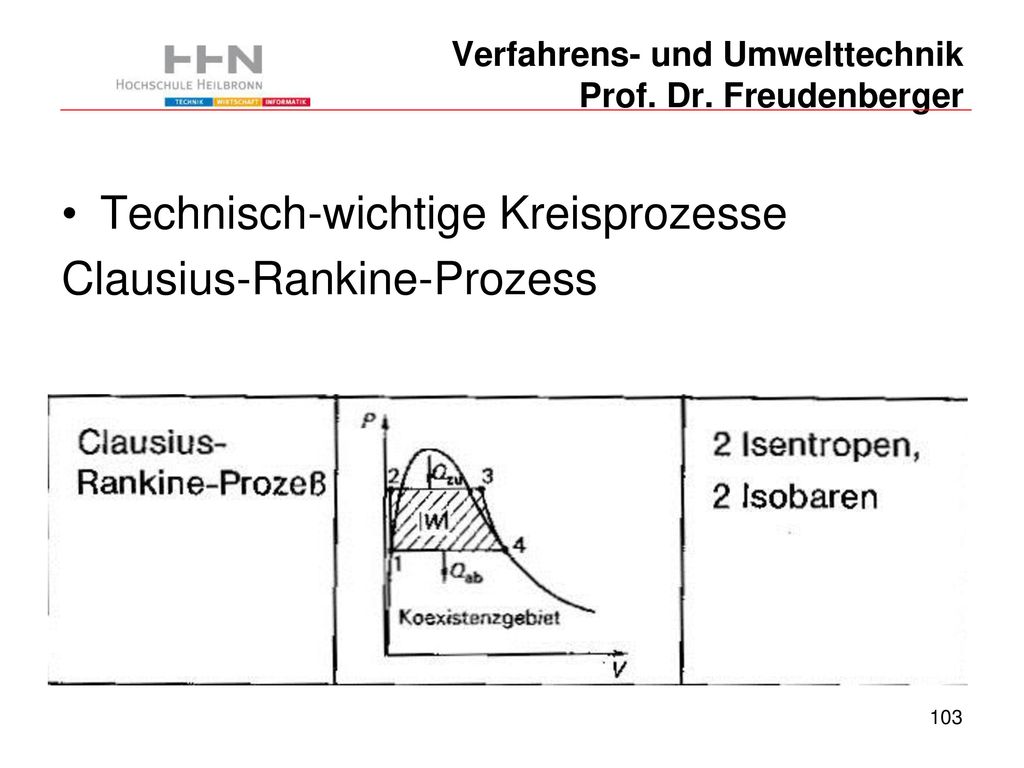

Technisch-wichtige Kreisprozesse Clausius-Rankine-Prozess

104 Verfahrens- und Umwelttechnik Prof. Dr. Freudenberger
Technisch wichtige Kreisprozesse

105 Verfahrens- und Umwelttechnik Prof. Dr. Freudenberger
Aufgabe 4: Kreisprozess

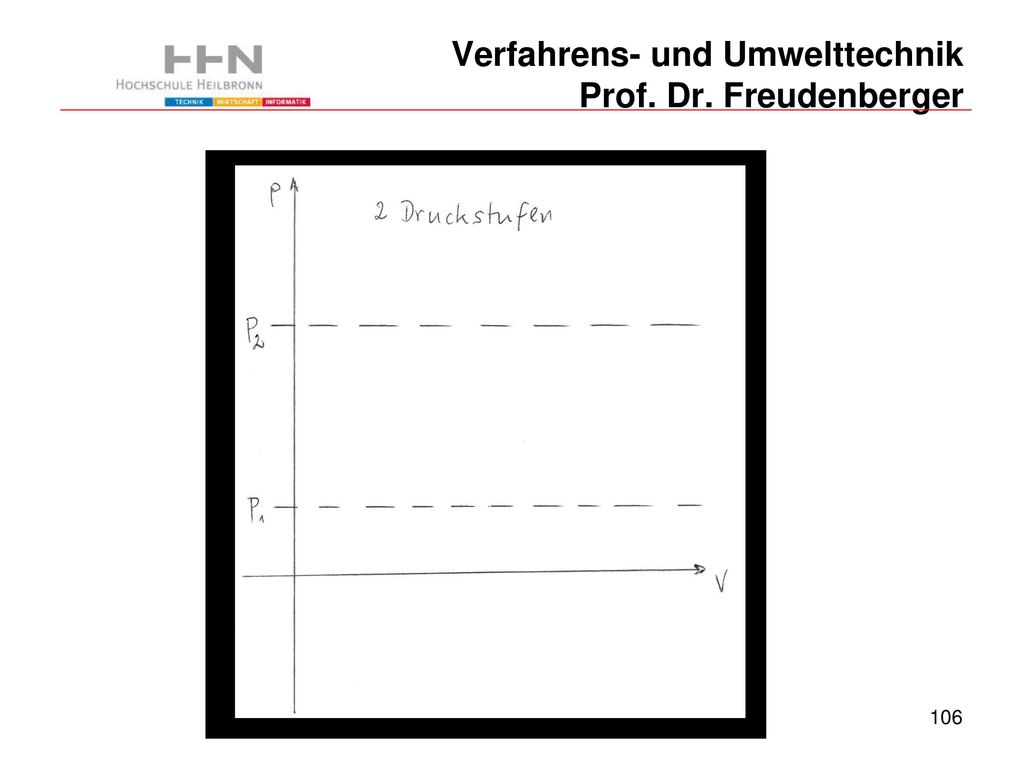

106 Verfahrens- und Umwelttechnik Prof. Dr. Freudenberger

107 Verfahrens- und Umwelttechnik Prof. Dr. Freudenberger

108 Verfahrens- und Umwelttechnik Prof. Dr. Freudenberger

109 Verfahrens- und Umwelttechnik Prof. Dr. Freudenberger

110 Verfahrens- und Umwelttechnik Prof. Dr. Freudenberger
