1 ACHTUNG A3 Format! Erklärungen zum Bau der Kiste
Die Styroporplatte 1cm dicke wird 1x benötigt Die Styrodurplatte 2cm dicke wird 1x benötigt Folie 2 gibt die Größe der benötigten Platten an. Ausdrucken, laminieren, ausschneiden und den Umriss auf die Platten übertragen. Folie 4 sind die Schablonen für die Löcher. Ausdrucken und laminieren, die einzelnen Formen ausschneiden und den Umriss auf die Styrodurplatte übertragen. TIPP: Am besten gelingt es, indem man die Schablonen mit Reißzwecken befestigt und mit Bleistift nachzeichnet, dann mit dem Styroporschneider ausschneidet. Die MAGENTA markierten Formen aus der Styrodurplatte sind nur 1cm tief, d.h. die ausgeschnittene Form muss auf 1cm Dicke gebracht werden: der Länge nach halbieren. Das Rechteck wieder in das entsprechende Loch kleben. Die BLAU markierten Formen sind 3cm tief, d.h. diese müssen sowohl aus der Styrodur- als auch aus der Styroporplatte geschnitten werden, aufpassen das die Formen übereinander liegen. Die ROT markierten Formen sind Stützen diese werden aus Rest-Styrodur-Teilen gefertigt und dann mit aufgeklebt. Am Ende die Styropor- und Styrodurplatten miteinander verkleben (trocknen lassen am besten über Nacht oder eine Stunde im Trockenschrank bei 80°C!). Siehe auch Folie 10 „Übersicht“. Dann das fertige Teil mit weißer Wandfarbe anmalen (sieht schöner aus und kleine Fehler werden damit kaschiert), dann wieder über Nacht trocknen oder im Trockenschrank. Nun die Kiste einräumen und fertig.

2 Umriss Styropor- und Styrodurplatte Diese Folie ausdrucken, laminieren und als Schablone für den Grundriss der beiden Platten nehmen. Höhe: 21,2cm Breite: 32,3cm

3 Styroporplatte 1 (Grundrißdarstellung) Dient zur Planung und zur Orientierung beim Auftragen der einzelnen Umrisse. 2x PE-Tropfflasche 50mL Höhe: 40mm Breite: 8mm Tiefe: 30mm

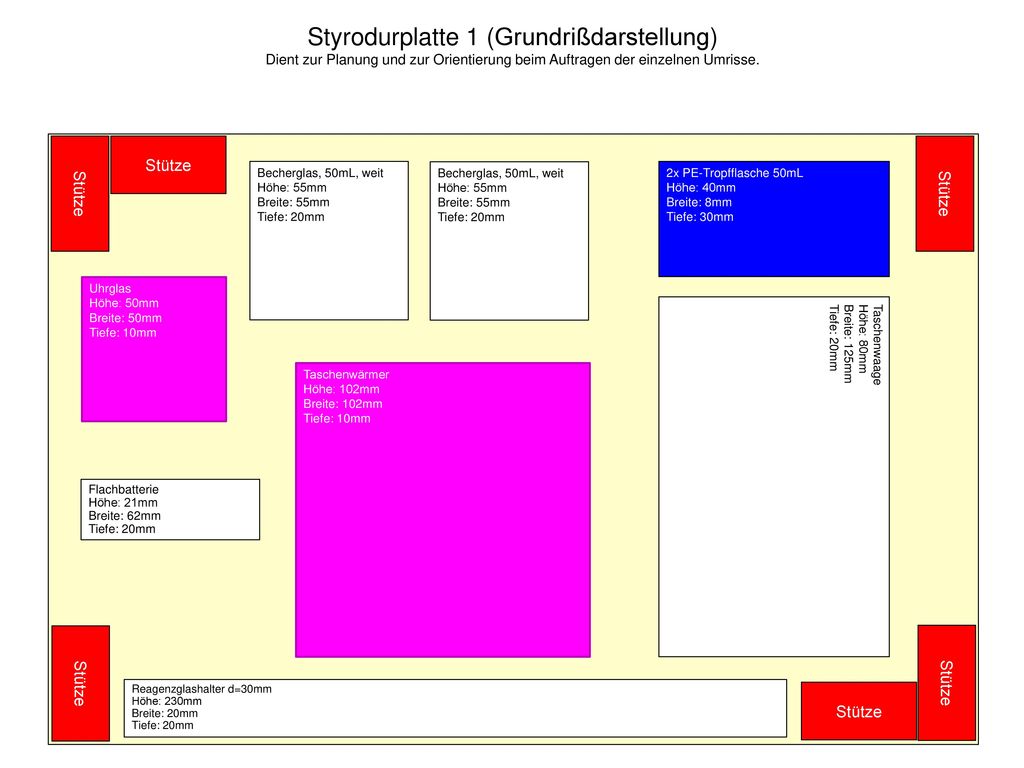

4 Styrodurplatte 1 (Grundrißdarstellung) Dient zur Planung und zur Orientierung beim Auftragen der einzelnen Umrisse. Stütze Stütze Becherglas, 50mL, weit Höhe: 55mm Breite: 55mm Tiefe: 20mm Becherglas, 50mL, weit Höhe: 55mm Breite: 55mm Tiefe: 20mm 2x PE-Tropfflasche 50mL Höhe: 40mm Breite: 8mm Tiefe: 30mm Stütze Uhrglas Höhe: 50mm Breite: 50mm Tiefe: 10mm Taschenwärmer Höhe: 102mm Breite: 102mm Tiefe: 10mm Taschenwaage Höhe: 80mm Breite: 125mm Tiefe: 20mm Flachbatterie Höhe: 21mm Breite: 62mm Tiefe: 20mm Stütze Stütze Reagenzglashalter d=30mm Höhe: 230mm Breite: 20mm Tiefe: 20mm Stütze

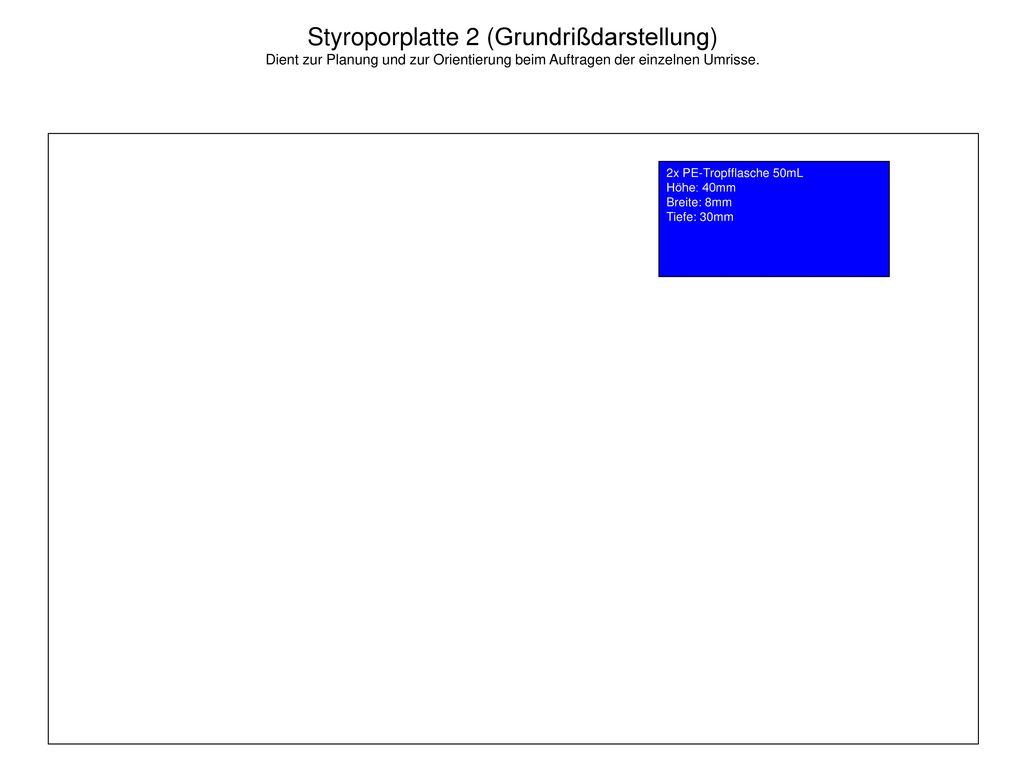

5 Styroporplatte 2 (Grundrißdarstellung) Dient zur Planung und zur Orientierung beim Auftragen der einzelnen Umrisse. 2x PE-Tropfflasche 50mL Höhe: 40mm Breite: 8mm Tiefe: 30mm

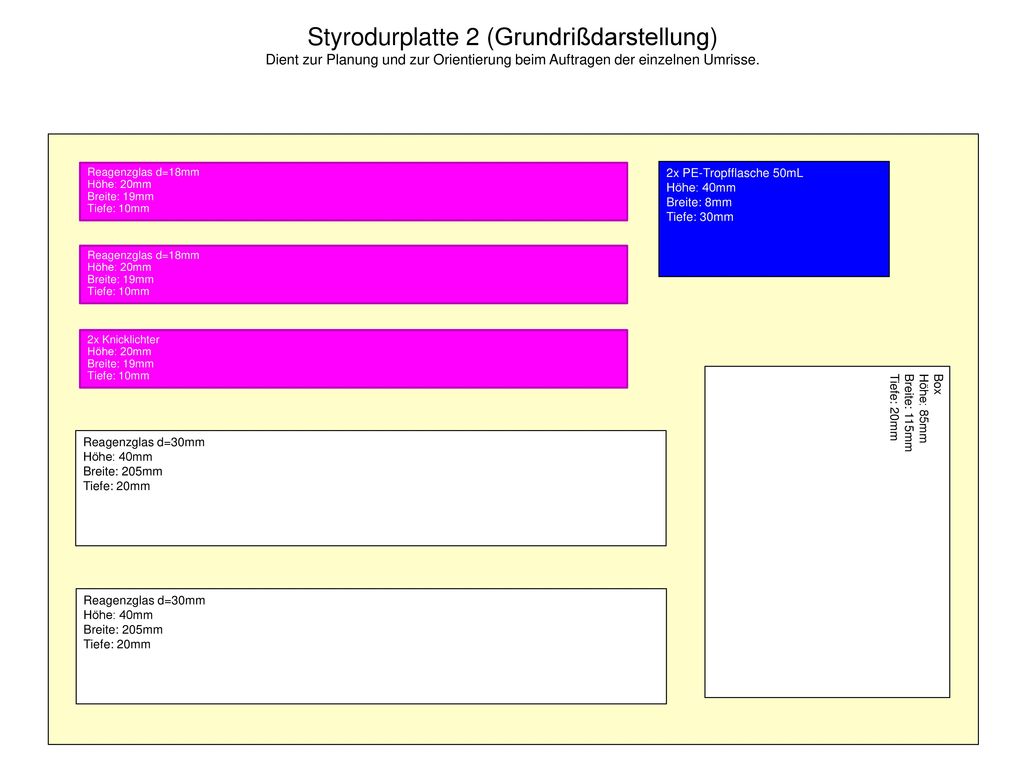

6 Styrodurplatte 2 (Grundrißdarstellung) Dient zur Planung und zur Orientierung beim Auftragen der einzelnen Umrisse. Reagenzglas d=18mm Höhe: 20mm Breite: 19mm Tiefe: 10mm 2x PE-Tropfflasche 50mL Höhe: 40mm Breite: 8mm Tiefe: 30mm Reagenzglas d=18mm Höhe: 20mm Breite: 19mm Tiefe: 10mm 2x Knicklichter Höhe: 20mm Breite: 19mm Tiefe: 10mm Box Höhe: 85mm Breite: 115mm Tiefe: 20mm Reagenzglas d=30mm Höhe: 40mm Breite: 205mm Tiefe: 20mm Reagenzglas d=30mm Höhe: 40mm Breite: 205mm Tiefe: 20mm

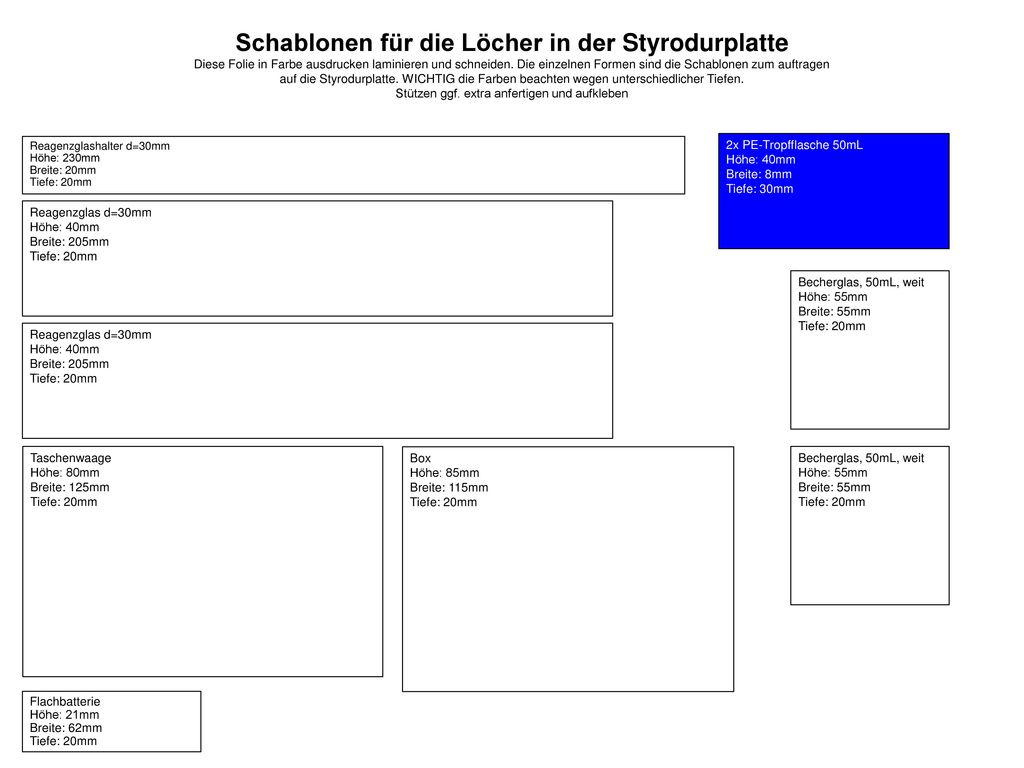

7 Schablonen für die Löcher in der Styrodurplatte Diese Folie in Farbe ausdrucken laminieren und schneiden. Die einzelnen Formen sind die Schablonen zum auftragen auf die Styrodurplatte. WICHTIG die Farben beachten wegen unterschiedlicher Tiefen. Stützen ggf. extra anfertigen und aufkleben Reagenzglashalter d=30mm Höhe: 230mm Breite: 20mm Tiefe: 20mm 2x PE-Tropfflasche 50mL Höhe: 40mm Breite: 8mm Tiefe: 30mm Reagenzglas d=30mm Höhe: 40mm Breite: 205mm Tiefe: 20mm Becherglas, 50mL, weit Höhe: 55mm Breite: 55mm Tiefe: 20mm Reagenzglas d=30mm Höhe: 40mm Breite: 205mm Tiefe: 20mm Taschenwaage Höhe: 80mm Breite: 125mm Tiefe: 20mm Box Höhe: 85mm Breite: 115mm Tiefe: 20mm Becherglas, 50mL, weit Höhe: 55mm Breite: 55mm Tiefe: 20mm Flachbatterie Höhe: 21mm Breite: 62mm Tiefe: 20mm

8 Schablonen für die Löcher in der Styrodurplatte Diese Folie in Farbe ausdrucken laminieren und schneiden. Die einzelnen Formen sind die Schablonen zum auftragen auf die Styrodurplatte. WICHTIG die Farben beachten wegen unterschiedlicher Tiefen. Stützen ggf. extra anfertigen und aufkleben Reagenzglas d=18mm Höhe: 20mm Breite: 19mm Tiefe: 10mm Reagenzglas d=18mm Höhe: 20mm Breite: 19mm Tiefe: 10mm 2x Knicklichter Höhe: 20mm Breite: 19mm Tiefe: 10mm Taschenwärmer Höhe: 102mm Breite: 102mm Tiefe: 10mm Uhrglas Höhe: 50mm Breite: 50mm Tiefe: 10mm

9 Stützen werden 6 mal benötigt Höhe und Breite entspricht der Draufsicht.
Höhe: 50mm Breite: 40mm Tiefe: 20mm Stütze Schablone Höhe: 50mm Breite: 40mm Tiefe: 20mm

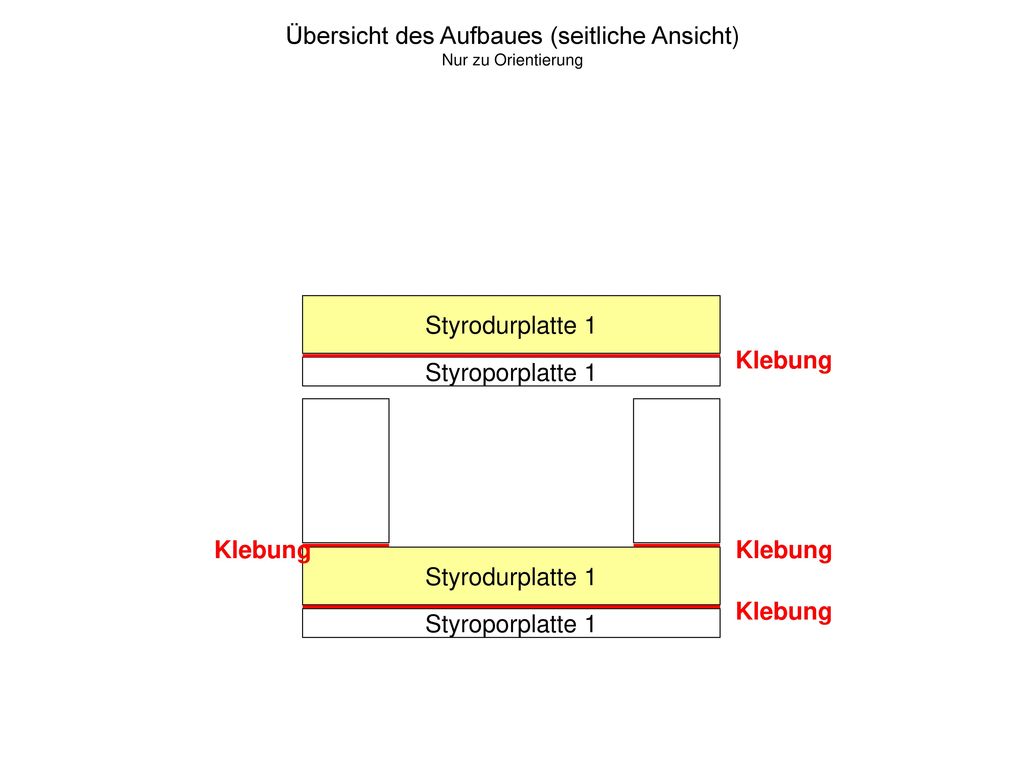

10 Übersicht des Aufbaues (seitliche Ansicht) Nur zu Orientierung
Styrodurplatte 1 Klebung Styroporplatte 1 Klebung Klebung Styrodurplatte 1 Klebung Styroporplatte 1
