1 2.4 optische Instrumente

2 Geradlinige Lichtausbreitung: Der Sextant (I)
Bestimmung der geographischen Breite über den Zenitstand der Sonne Horizont S2 S1 IV. Optische Instrumente

3 Geradlinige Lichtausbreitung: Der Sextant (II)
Bestimmung der geographischen Breite über den Zenitstand der Sonne Es gilt: Horizont S2 S1 Für die Navigation reicht g = 120°, d.h. für die Bauform des Geräts d = 60° (ein sechstel Vollkreis Sextant) IV. Optische Instrumente

4 Geradlinige Lichtausbreitung: Landvermessung durch Trigonometrie
Nach Festlegung einer möglichst exakt vermessenen Basislinie werden alle weiteren Entfernungen über Winkelmessung bestimmt Basislänge IV. Optische Instrumente

5 IV Optische Instrumente

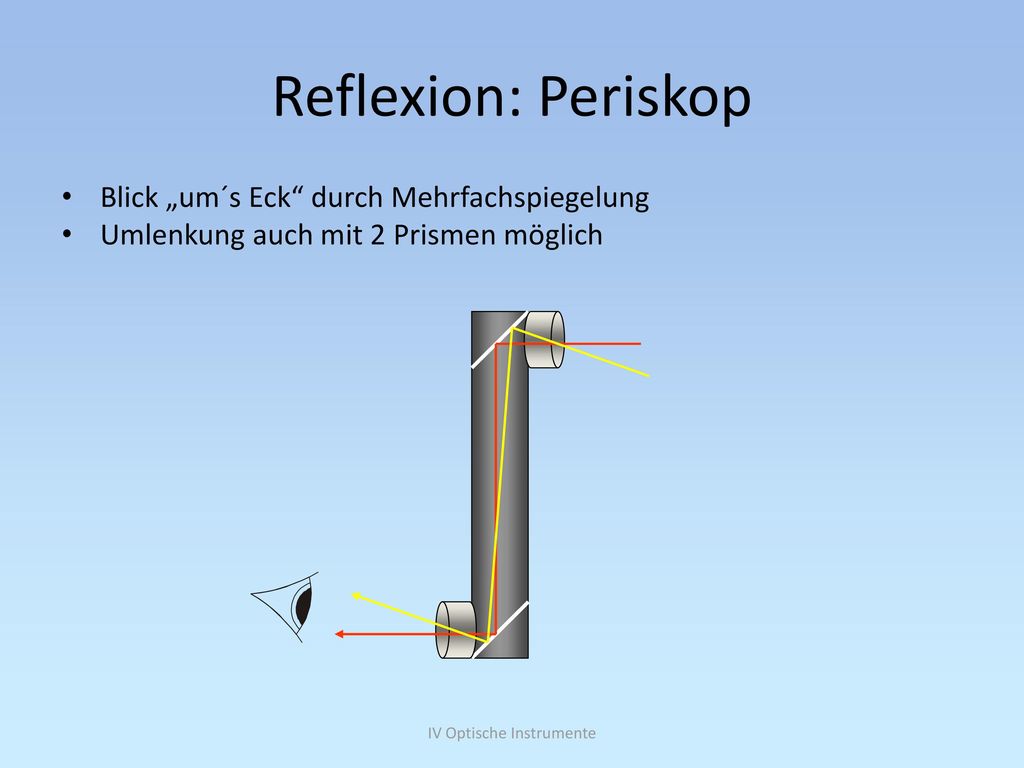

Reflexion: Periskop Blick „um´s Eck“ durch Mehrfachspiegelung Umlenkung auch mit 2 Prismen möglich IV Optische Instrumente

6 Reflexion: Kaleidoskop
Mehrfachreflexionen: „Spiegelbilder haben auch Spiegelbilder“ IV Optische Instrumente

7 Spiegel als Lichtsammler: Solarkraftwerke
Rinnenkraftwerk Solarturmkraftwerk (Fotos: Parabolrinnenkollektoren auf der "Plataforma de Solar Almería“ in Spanien. Leistung 1,2 MWthermisch Heliostatenfeld mit dem "CRS (Central Receiver System) "-Solarturm auf der „Plataforma Solar de Almería“. Leistung 2,7 MWthermisch IV. Optische Instrumente

8 IV Optische Instrumente

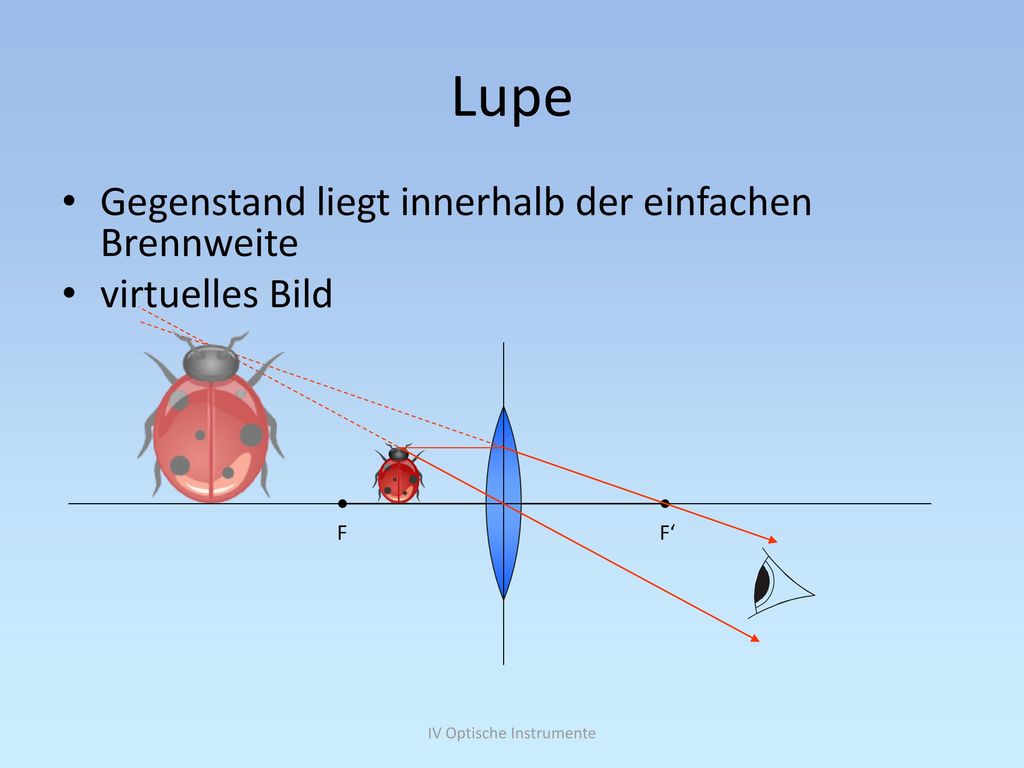

Lupe Gegenstand liegt innerhalb der einfachen Brennweite virtuelles Bild F F‘ IV Optische Instrumente

9 IV Optische Instrumente
Mikroskop Das Objektiv erzeugt ein reelles, vergrößertes Zwischenbild welches mit dem Okular (wie mit einer Lupe) betrachtet wird. L1 Objektiv L2 Okular F‘1 F2 F1 F‘2 IV Optische Instrumente

10 Kepler‘sches Fernrohr
Lichtstrahlen eines weit entfernten Punktes treffen nahezu parallel auf das Objektiv Vergrößerung des Sehwinkels; Bild „steht auf dem Kopf“ (astronomisches Fernrohr) L1 Objektiv L2 Okular ao F‘1 = F2 F‘2 am reelles Zwischenbild f1 f2 f2 IV Optische Instrumente

11 Galilei‘sches Fernrohr
Lichtstrahlen eines weit entfernten Punktes treffen nahezu parallel auf das Objektiv Vergrößerung des Sehwinkels; Bild ist nicht gedreht (terrestrisches Fernrohr) L1 Objektiv L2 Okular F‘1 = F2 ao am f2 f1 IV Optische Instrumente

12 IV Optische Instrumente
Prismenfernglas Bildumkehr durch zwei Glasprismen: das erste Prisma vertauscht rechts und links, das zweite oben und unten. „Prismenfernglas = Kepler‘sches Fernrohr mit Bildumkehr“ IV Optische Instrumente

13 IV Optische Instrumente

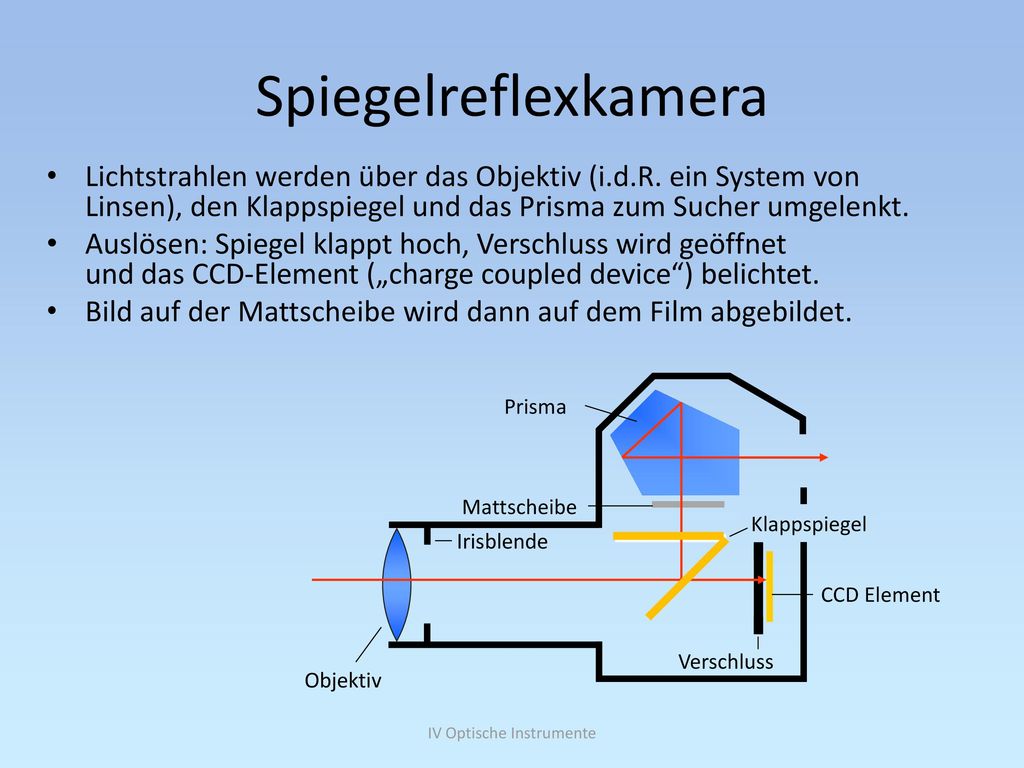

Spiegelreflexkamera Lichtstrahlen werden über das Objektiv (i.d.R. ein System von Linsen), den Klappspiegel und das Prisma zum Sucher umgelenkt. Auslösen: Spiegel klappt hoch, Verschluss wird geöffnet und das CCD-Element („charge coupled device“) belichtet. Bild auf der Mattscheibe wird dann auf dem Film abgebildet. Prisma Mattscheibe Klappspiegel Irisblende CCD Element Verschluss Objektiv IV Optische Instrumente

14 IV Optische Instrumente

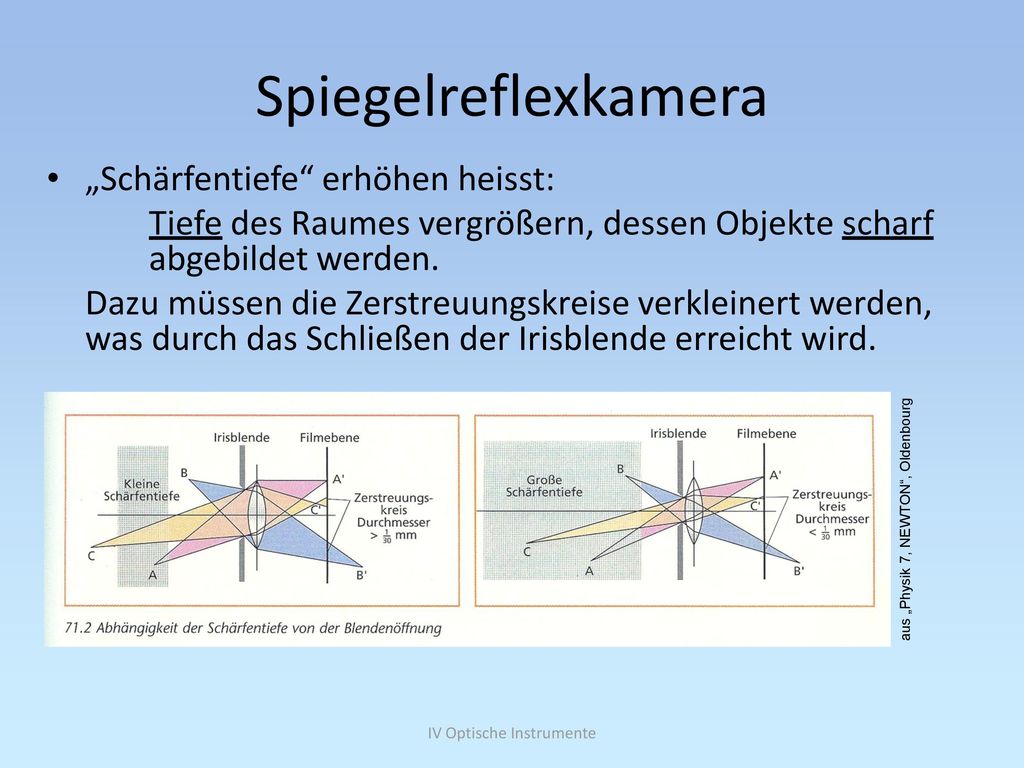

Spiegelreflexkamera „Schärfentiefe“ erhöhen heisst: Tiefe des Raumes vergrößern, dessen Objekte scharf abgebildet werden. Dazu müssen die Zerstreuungskreise verkleinert werden, was durch das Schließen der Irisblende erreicht wird. aus „Physik 7, NEWTON“, Oldenbourg IV Optische Instrumente

15 IV Optische Instrumente
Spiegelreflexkamera Das Maß für die Öffnung der Irisblende ist die „Blendenzahl“ = f/d (z.B. 2,8 oder 22) (f Brennweite, d Irisdurchmesser) Definition der „Lichtstärke“: Kehrwert d/f der Blendenzahl. (Daher die Schreibweisen 1/2,8 oder 1:2,8 auf Objektiven). IV Optische Instrumente
