Gegenosmose / Umkehrosmose

Präsentation zum Thema: "Gegenosmose / Umkehrosmose"—  Präsentation transkript:

1 Gegenosmose / Umkehrosmose
Dezember 2006 Quellenverzeichnis © Copyright by P. Trachsel

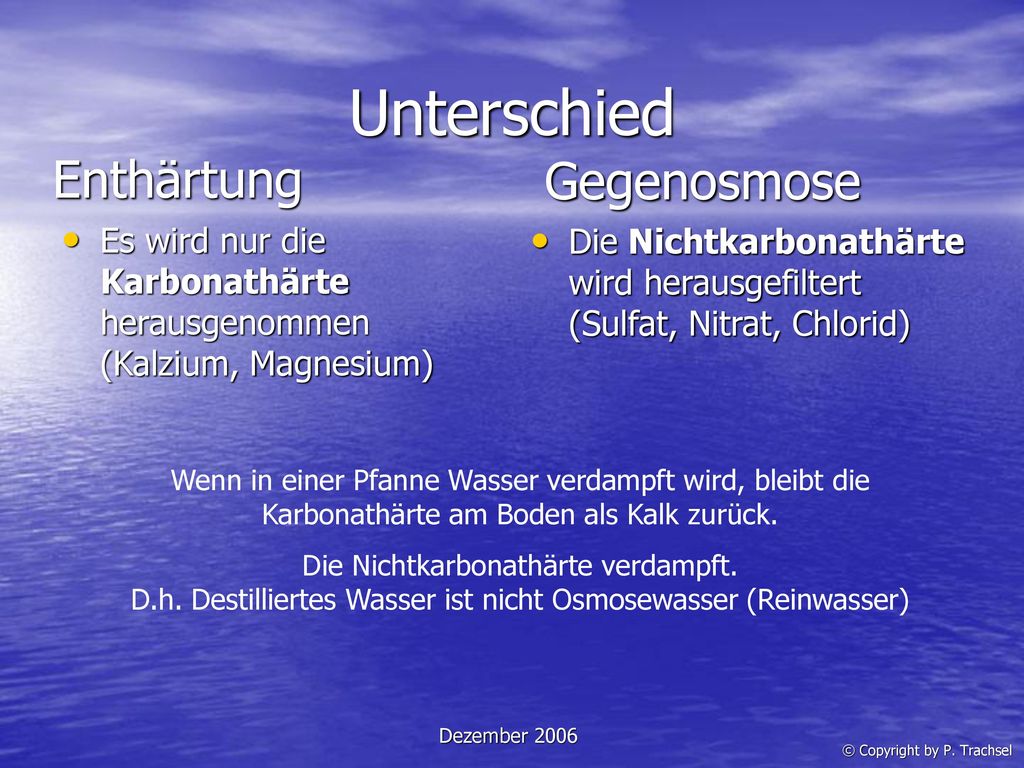

2 Unterschied Enthärtung Gegenosmose
Es wird nur die Karbonathärte herausgenommen (Kalzium, Magnesium) Die Nichtkarbonathärte wird herausgefiltert (Sulfat, Nitrat, Chlorid) Wenn in einer Pfanne Wasser verdampft wird, bleibt die Karbonathärte am Boden als Kalk zurück. Die Nichtkarbonathärte verdampft. D.h. Destilliertes Wasser ist nicht Osmosewasser (Reinwasser) Dezember 2006 © Copyright by P. Trachsel

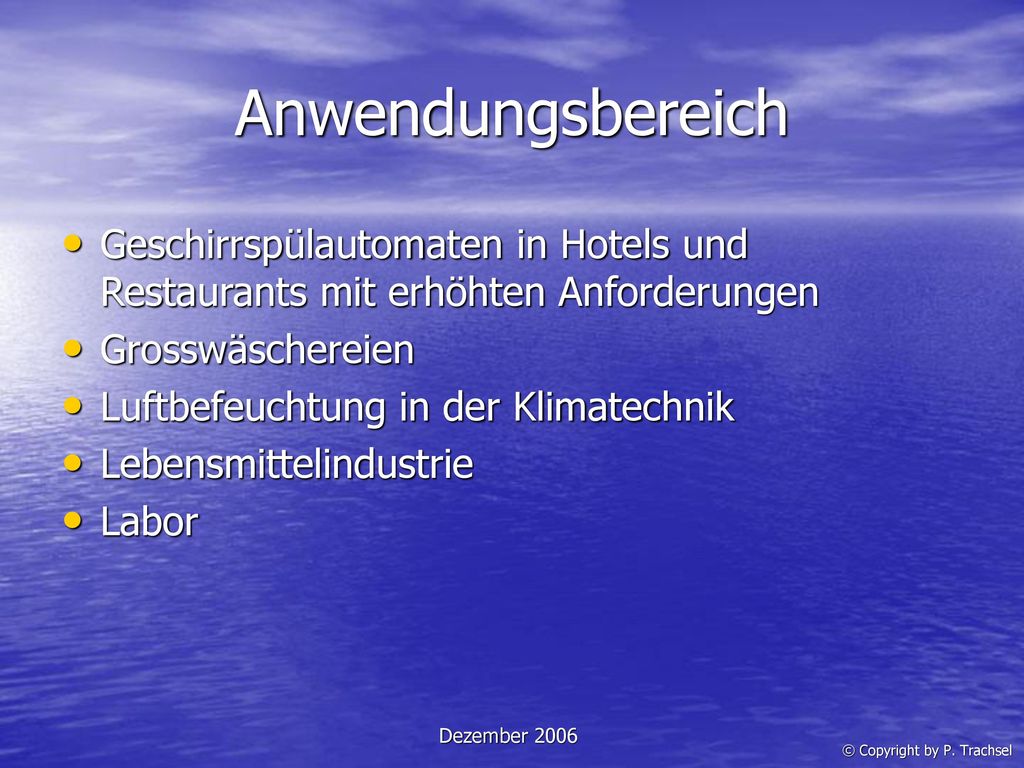

3 Anwendungsbereich Geschirrspülautomaten in Hotels und Restaurants mit erhöhten Anforderungen Grosswäschereien Luftbefeuchtung in der Klimatechnik Lebensmittelindustrie Labor Dezember 2006 © Copyright by P. Trachsel

4 © Copyright by P. Trachsel
Schematisch Rohwasser 3/3 Permeat 2/3 Vorbehandlung Konzentrat 1/3 Dezember 2006 © Copyright by P. Trachsel

5 © Copyright by P. Trachsel

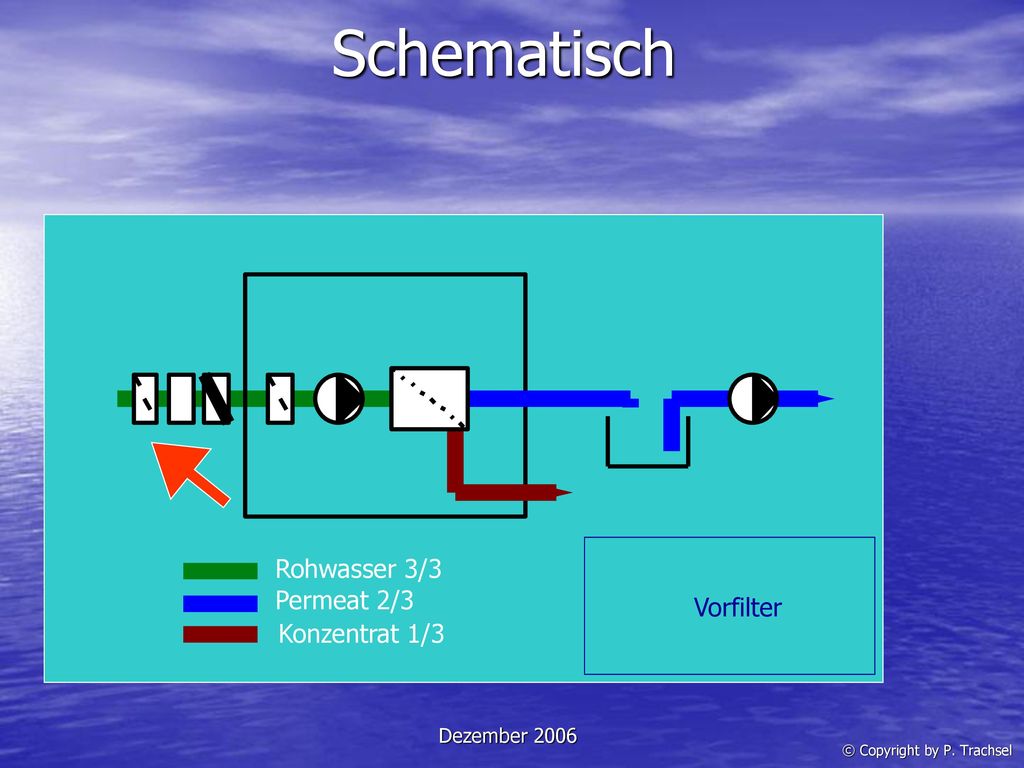

Schematisch Rohwasser 3/3 Permeat 2/3 Vorfilter Konzentrat 1/3 Dezember 2006 © Copyright by P. Trachsel

6 Schematisch Das Wasser muss zuerst 0°fH enthärtet werden Rohwasser 3/3
Permeat 2/3 Enthärtungsanlage Konzentrat 1/3 Dezember 2006 © Copyright by P. Trachsel

7 © Copyright by P. Trachsel
Schematisch Rohwasser 3/3 Permeat 2/3 Aktivkohlefilter Konzentrat 1/3 Dezember 2006 © Copyright by P. Trachsel

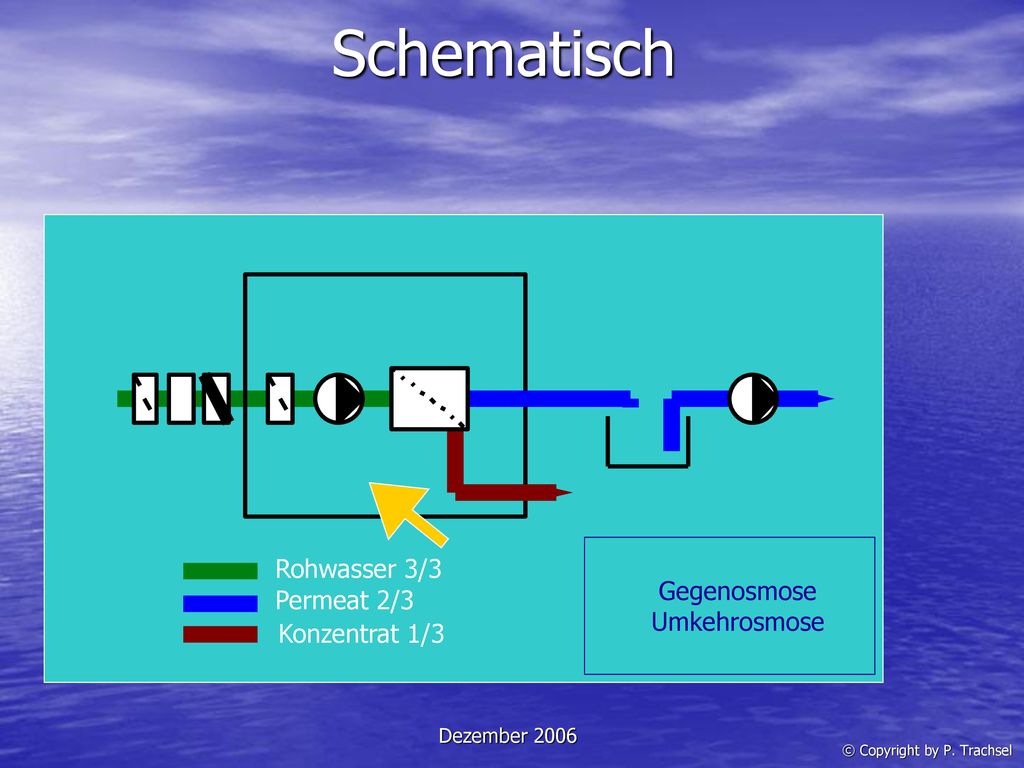

8 Schematisch Rohwasser 3/3 Gegenosmose Umkehrosmose Permeat 2/3
Konzentrat 1/3 Dezember 2006 © Copyright by P. Trachsel

9 © Copyright by P. Trachsel
Schematisch Rohwasser 3/3 Permeat 2/3 Feinfilter Konzentrat 1/3 Dezember 2006 © Copyright by P. Trachsel

10 © Copyright by P. Trachsel

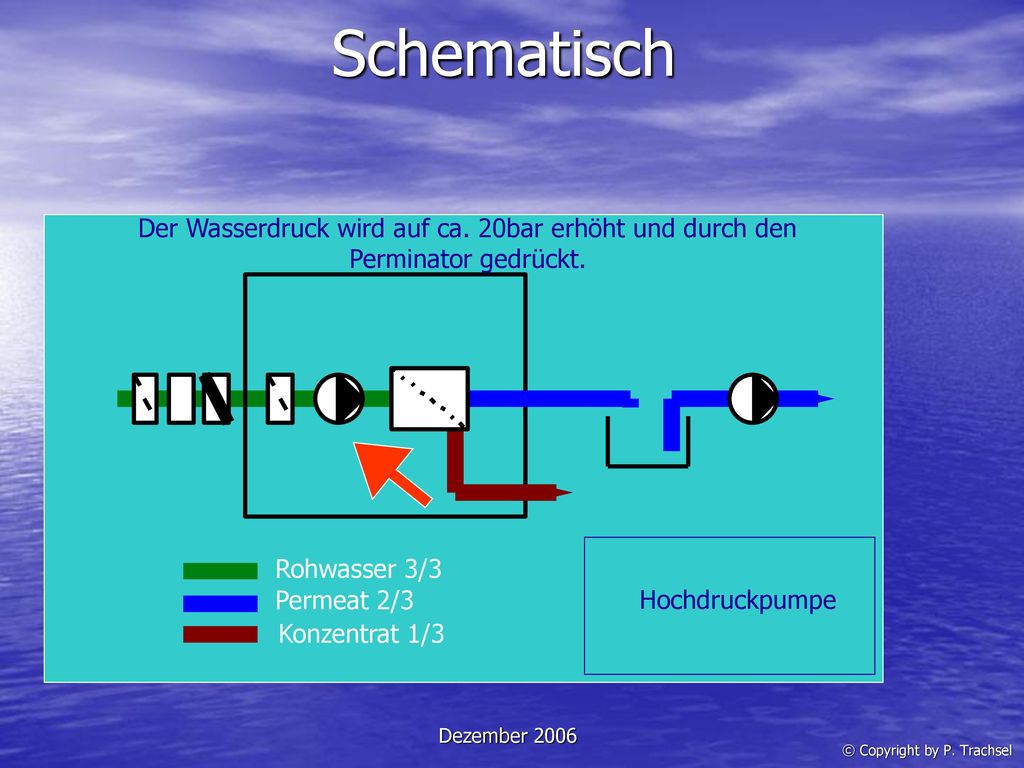

Schematisch Der Wasserdruck wird auf ca. 20bar erhöht und durch den Perminator gedrückt. Rohwasser 3/3 Permeat 2/3 Hochdruckpumpe Konzentrat 1/3 Dezember 2006 © Copyright by P. Trachsel

11 © Copyright by P. Trachsel

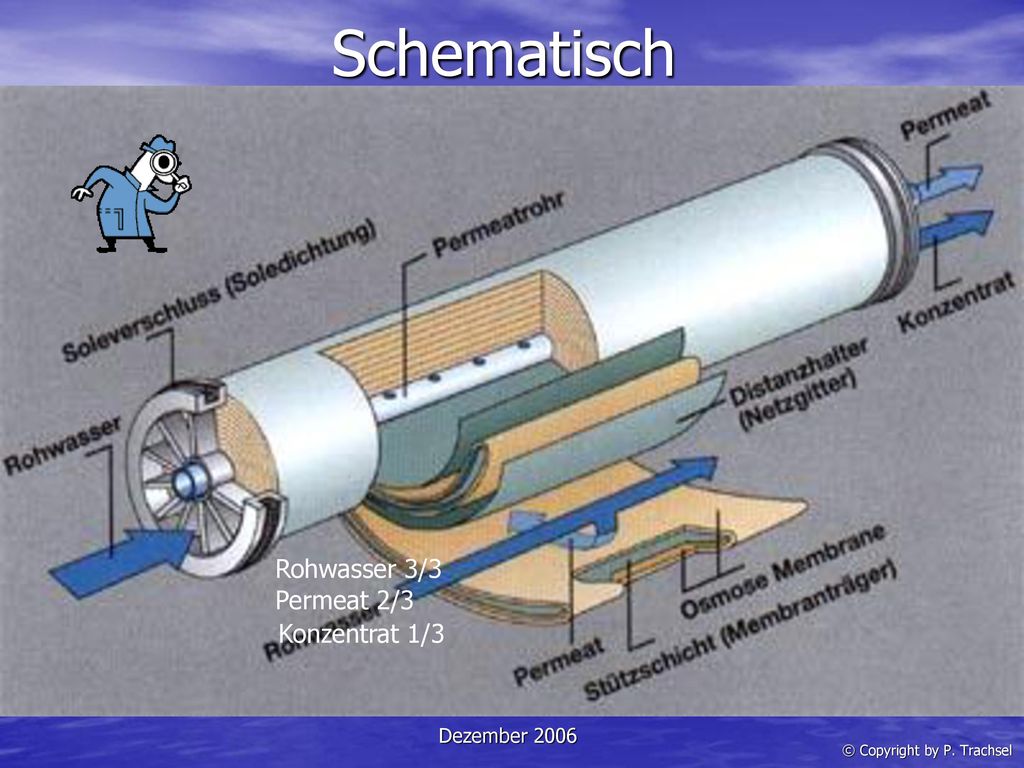

Schematisch Rohwasser 3/3 Permeat 2/3 Perminator Konzentrat 1/3 Dezember 2006 © Copyright by P. Trachsel

12 © Copyright by P. Trachsel

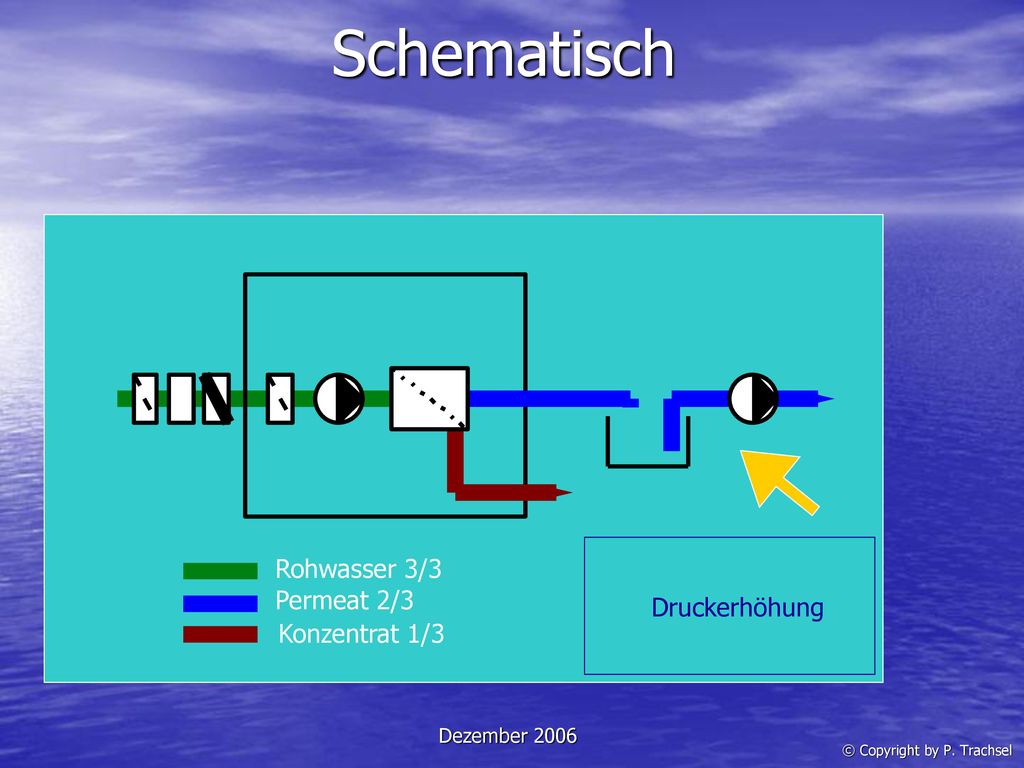

Schematisch Rohwasser 3/3 Permeat 2/3 Druckerhöhung Konzentrat 1/3 Dezember 2006 © Copyright by P. Trachsel

13 © Copyright by P. Trachsel
Schematisch Rohwasser 3/3 Permeat 2/3 Zwischenbehälter Konzentrat 1/3 Dezember 2006 © Copyright by P. Trachsel

14 Schematisch Nach einer Gegenosmoseanlage muss eine Druckerhöhung eingebaut werden. Rohwasser 3/3 Permeat 2/3 Druckerhöhungsanlage Konzentrat 1/3 Dezember 2006 © Copyright by P. Trachsel

15 Er wird sich bestimmt freuen
Das war's Dann wendet euch an: Noch Fragen? Hermann Ryter Er wird sich bestimmt freuen START END Quellenverzeichnis

16 Quellenverzeichnis Info END
Schulstoff Version: - Kaltwasser für Haustechnikplaner/Innen 2.1 Auflage Kaltwasserversorgung für Haustechnikberufe Auflage 2001 Prospekte und Unterlagen der Firmen: - Burkhalter AG - BWT Wassertechnik GmbH Info END Für fehlerhaften oder fehlenden Inhalt übernimmt der Verfasser keinerlei Haftung. Zurück
