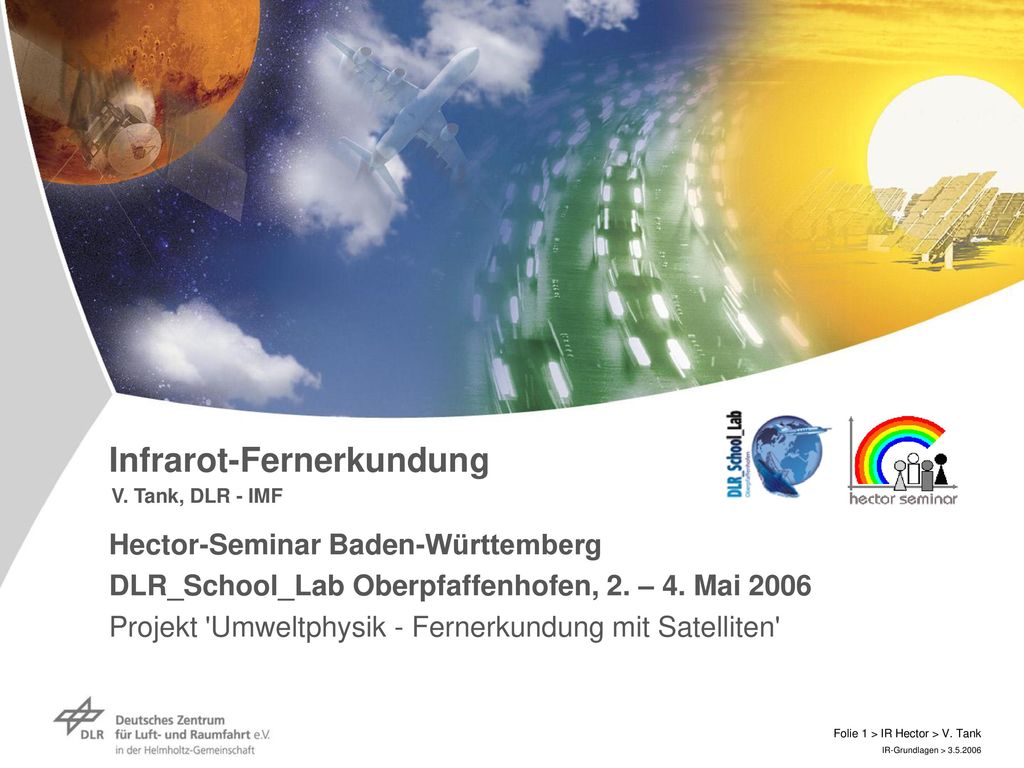

1 Infrarot-Fernerkundung Hector-Seminar Baden-Württemberg DLR_School_Lab Oberpfaffenhofen, 2. – 4. Mai 2006 Projekt 'Umweltphysik - Fernerkundung mit Satelliten' V. Tank, DLR - IMF

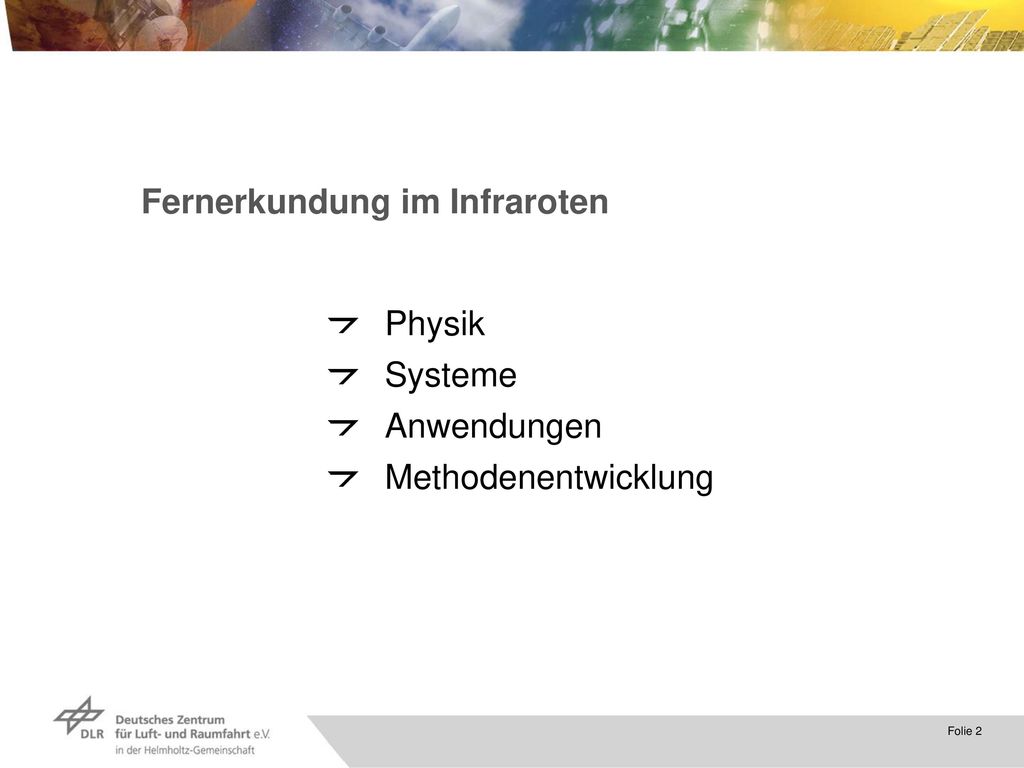

2 Fernerkundung im Infraroten
Physik Systeme Anwendungen Methodenentwicklung

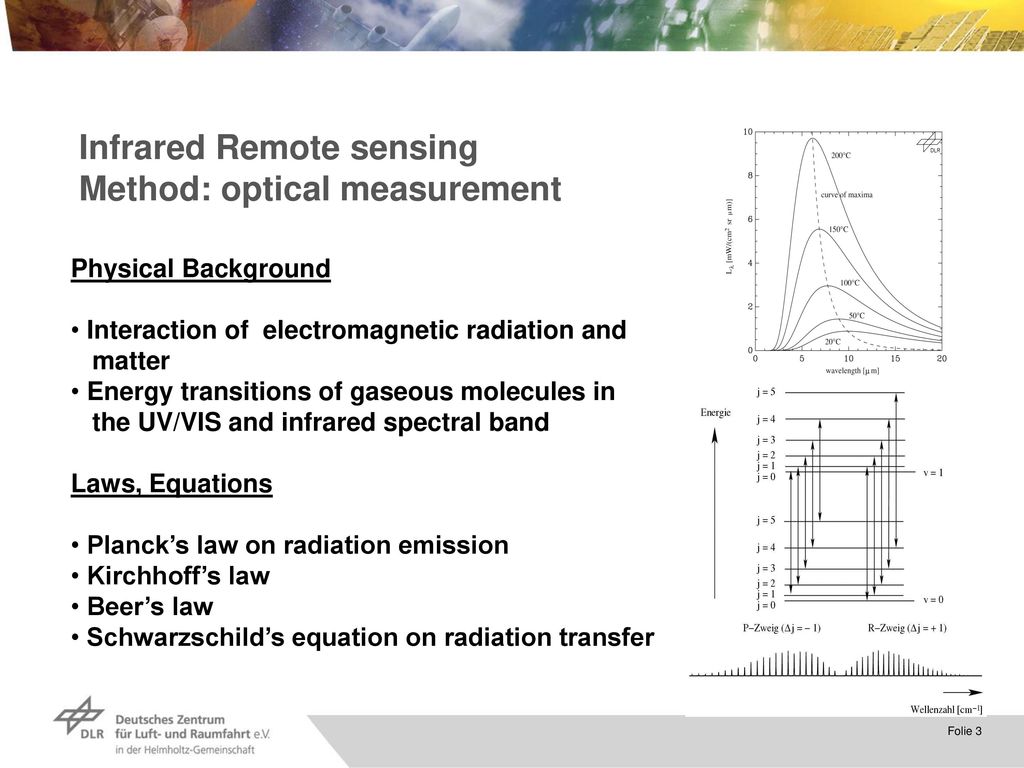

3 Infrared Remote sensing Method: optical measurement
Physical Background Interaction of electromagnetic radiation and matter Energy transitions of gaseous molecules in the UV/VIS and infrared spectral band Laws, Equations Planck’s law on radiation emission Kirchhoff’s law Beer’s law Schwarzschild’s equation on radiation transfer

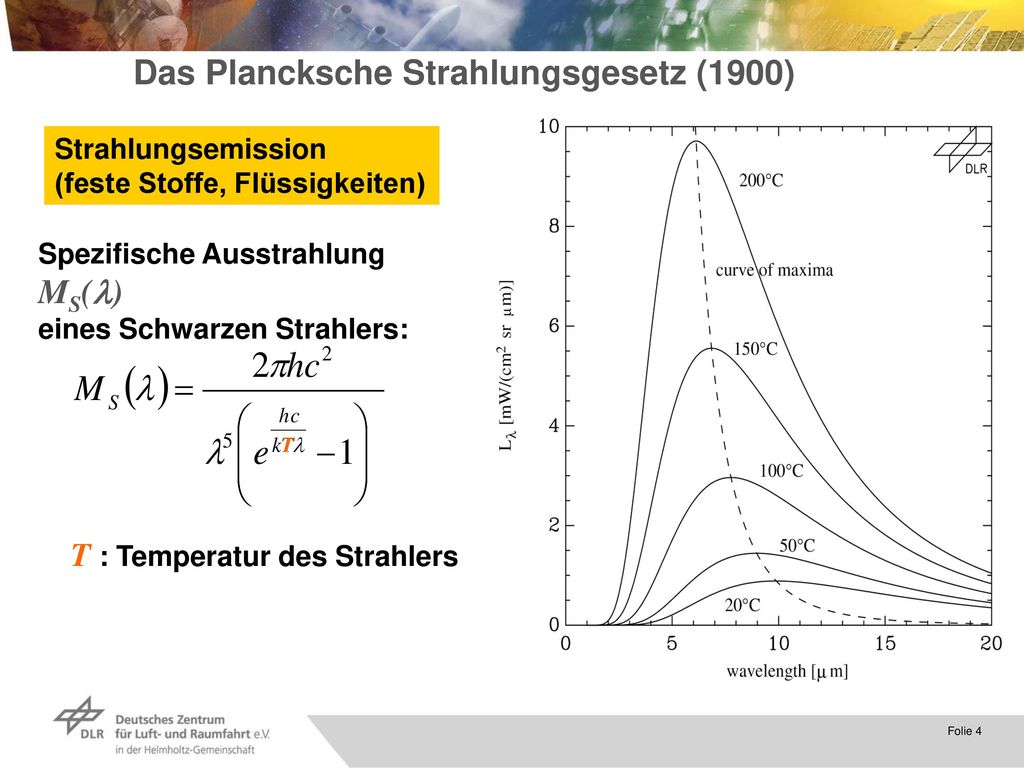

4 Das Plancksche Strahlungsgesetz (1900)
Strahlungsemission (feste Stoffe, Flüssigkeiten) Spezifische Ausstrahlung MS() eines Schwarzen Strahlers: T T : Temperatur des Strahlers

5 Max Karl Ernst Ludwig Planck

6 Spezifische spektrale Ausstrahlung M() allgemeiner Strahler
Das Kirchhoffsche Gesetz Spezifische spektrale Ausstrahlung M() allgemeiner Strahler : spektraler Absorptionsgrad

7 Gustav Robert Kirchhoff

8 Das Wiensche Verschiebungsgesetz (1893)
Wellenlänge des Strahlungsmaximums Willy Wien

9 Strahlungseigenschaften von Materie
() : spectral emission () : spectral absorption () : spectral reflection () : spectral transmission Strahldichte Objekt Vordergrund Hintergrund

10 Wechselwirkung mit Gasen (Molekülen), Aerosolen

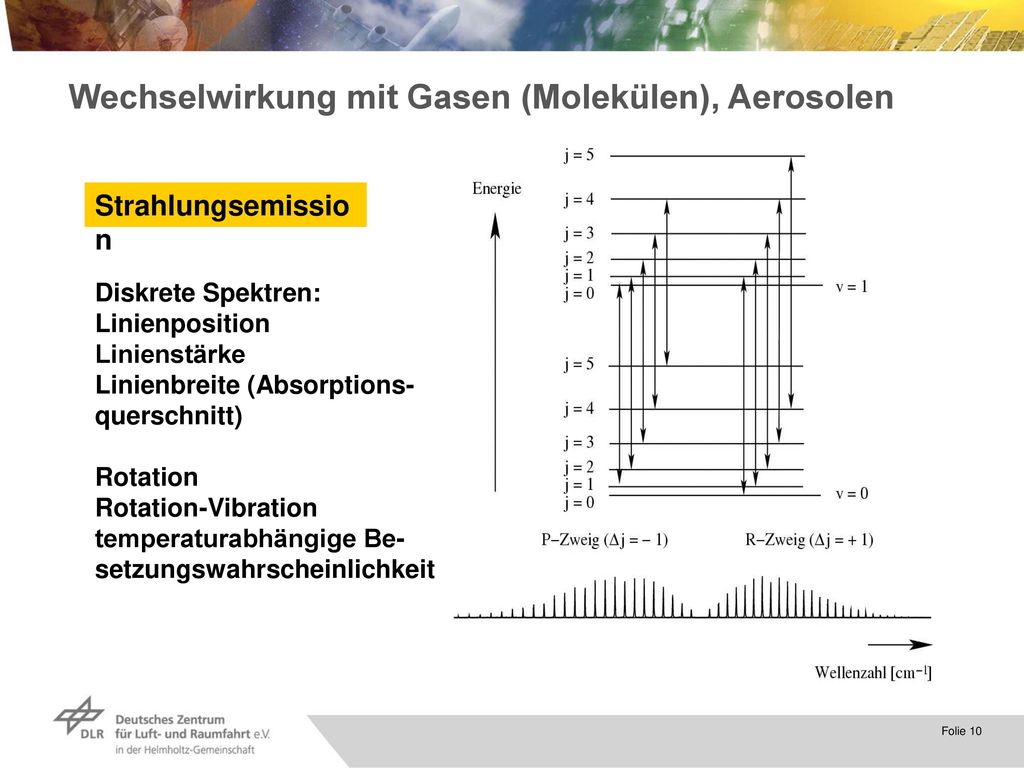

Strahlungsemission Diskrete Spektren: Linienposition Linienstärke Linienbreite (Absorptions- querschnitt) Rotation Rotation-Vibration temperaturabhängige Be- setzungswahrscheinlichkeit

11 Lambert-Beer Law  Strahlungsextinktion Absorption, Streuung c

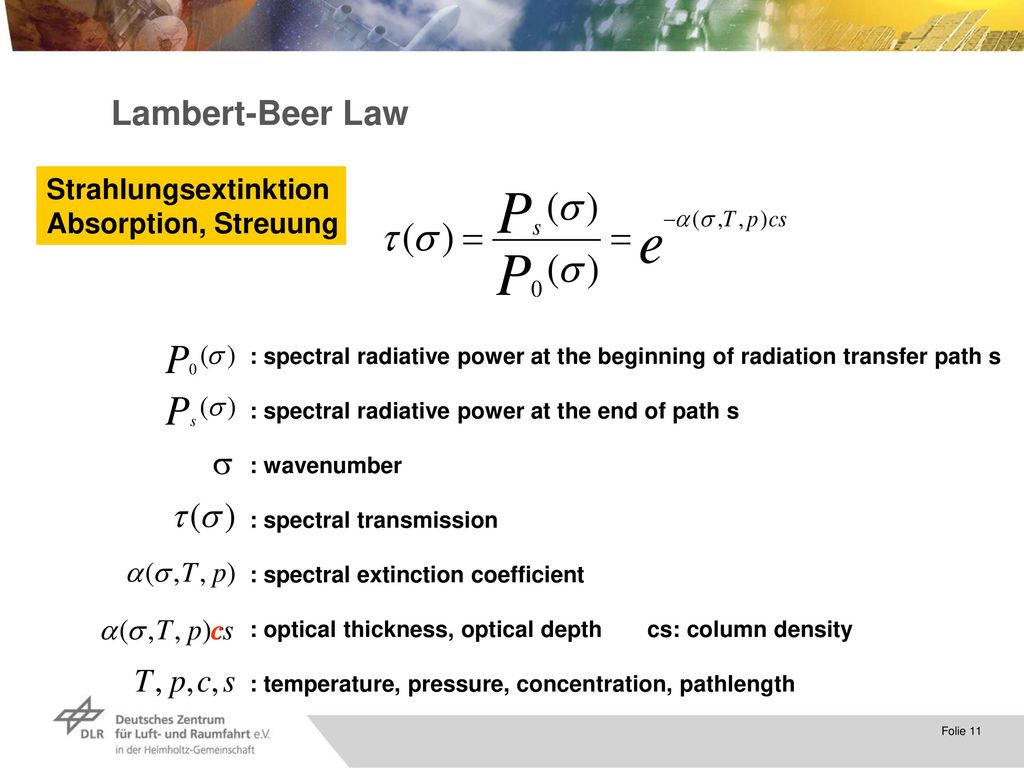

: spectral radiative power at the beginning of radiation transfer path s : spectral radiative power at the end of path s : wavenumber : spectral transmission : spectral extinction coefficient : optical thickness, optical depth cs: column density : temperature, pressure, concentration, pathlength 

12 Spectral extinction coefficient ()
(Beer, general extinction, Rayleigh theorie, scattering molecules, Mie theorie, scattering & absorption aerosols)

13 Radiative Transfer, Schwarzschild equation

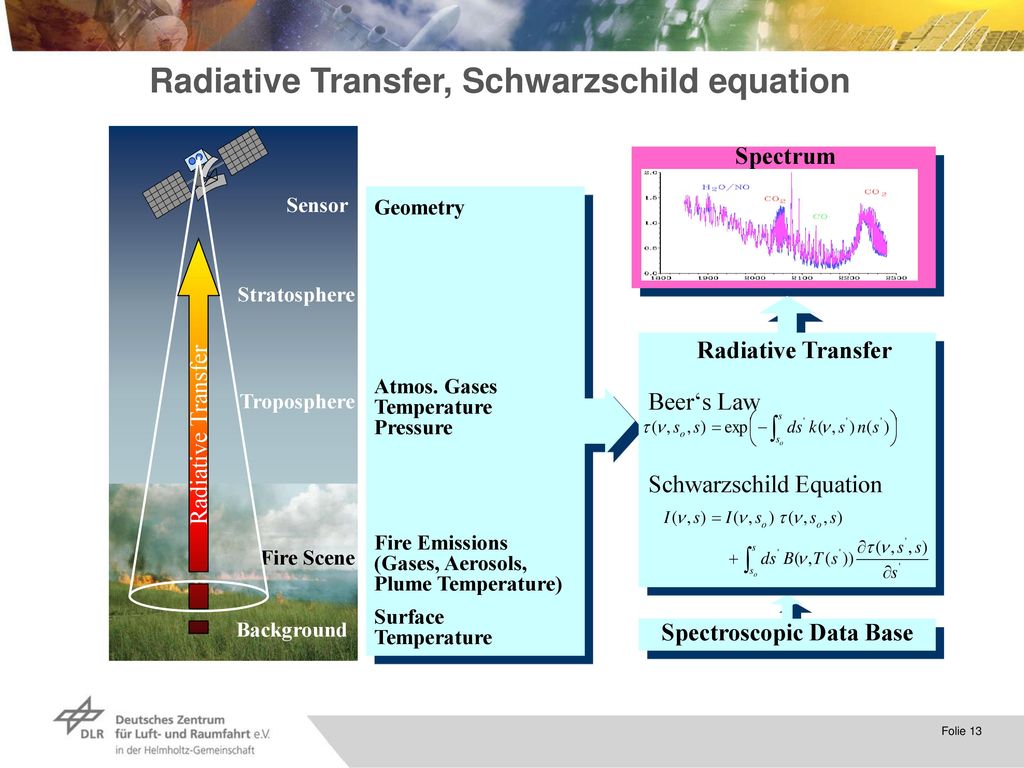

Background Fire Scene Troposphere Stratosphere Sensor Fire Emissions (Gases, Aerosols, Plume Temperature) Surface Temperature Atmos. Gases Temperature Pressure Radiative Transfer Spectrum Geometry Spectroscopic Data Base Schwarzschild Equation Beer‘s Law

14 Spektrale Transmission der Atmosphäre

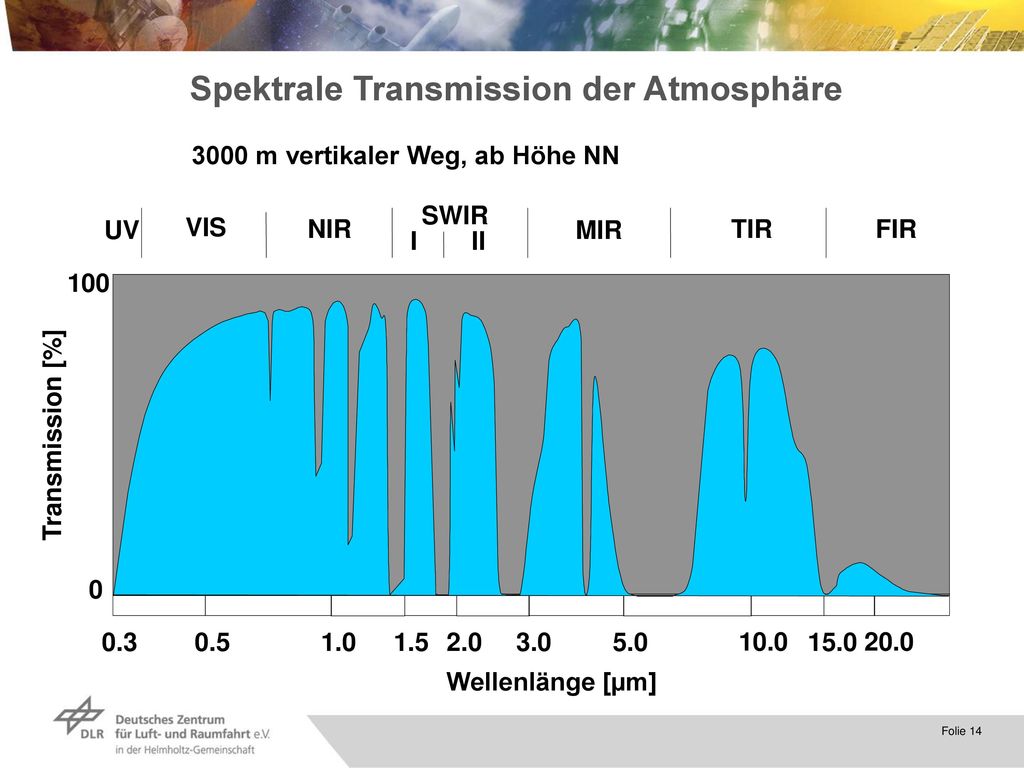

3000 m vertikaler Weg, ab Höhe NN 0.3 0.5 1.0 1.5 3.0 5.0 10.0 15.0 20.0 2.0 Wellenlänge [µm] Transmission [%] 100 SWIR UV VIS MIR II TIR FIR NIR I

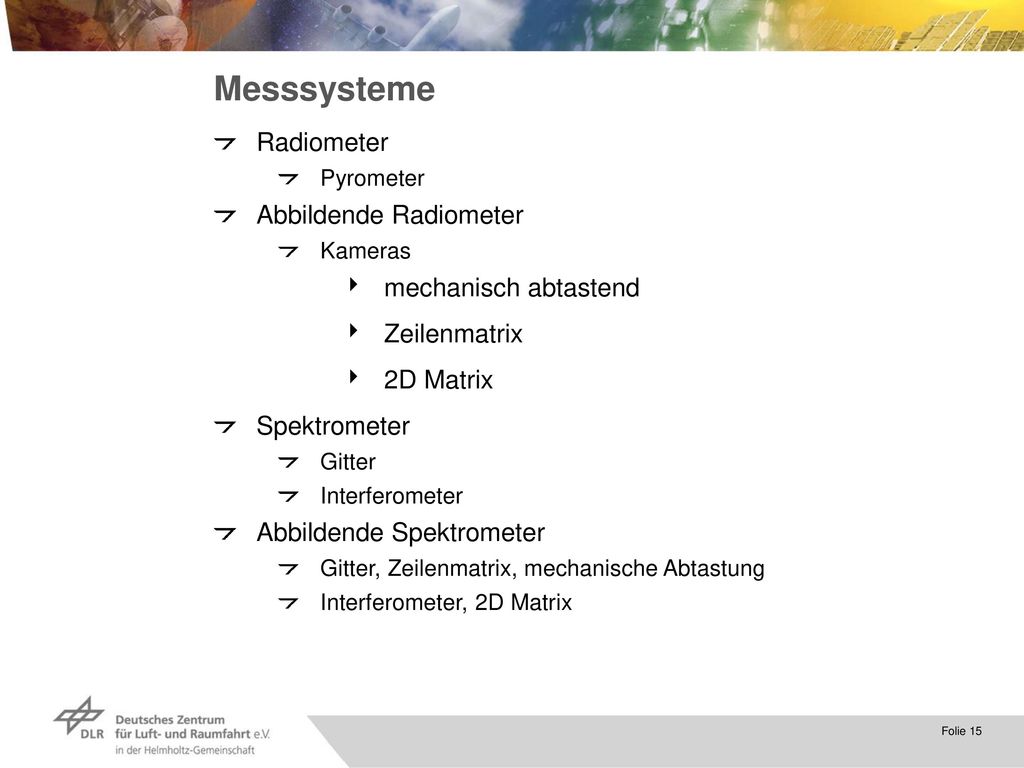

15 Messsysteme Radiometer Abbildende Radiometer mechanisch abtastend
Pyrometer Abbildende Radiometer Kameras mechanisch abtastend Zeilenmatrix 2D Matrix Spektrometer Gitter Interferometer Abbildende Spektrometer Gitter, Zeilenmatrix, mechanische Abtastung Interferometer, 2D Matrix Radiometer, z.B. Pyrometer (Temperaturmessung)

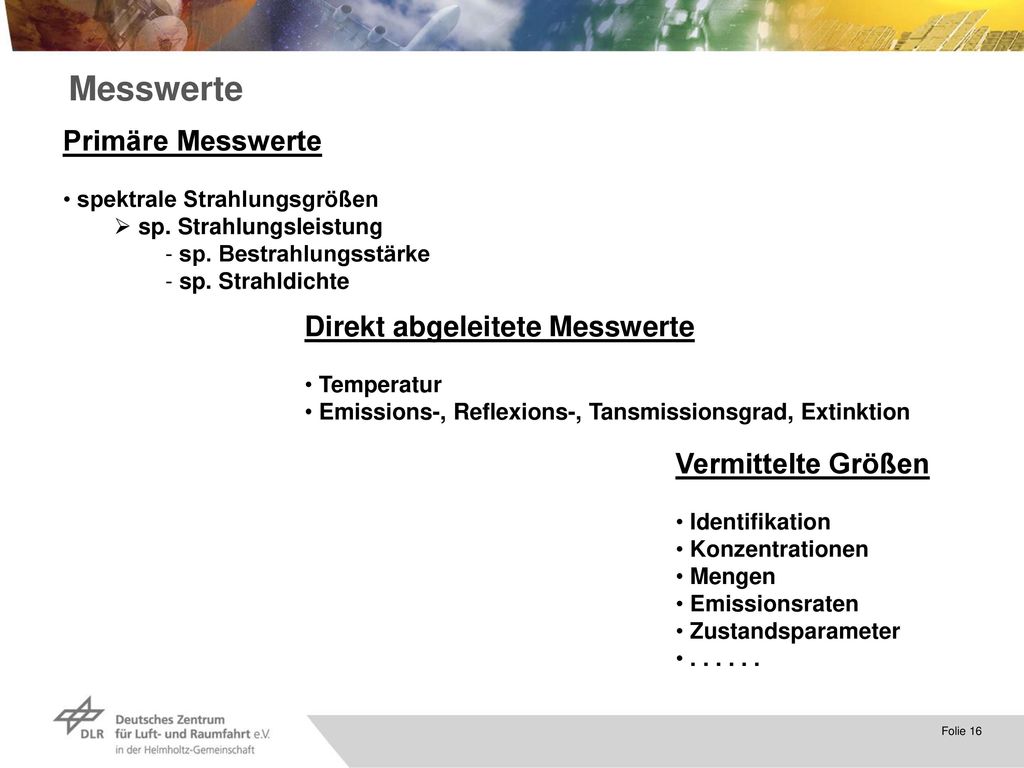

16 Messwerte Primäre Messwerte Direkt abgeleitete Messwerte
spektrale Strahlungsgrößen sp. Strahlungsleistung sp. Bestrahlungsstärke sp. Strahldichte Direkt abgeleitete Messwerte Temperatur Emissions-, Reflexions-, Tansmissionsgrad, Extinktion Vermittelte Größen Identifikation Konzentrationen Mengen Emissionsraten Zustandsparameter

17 Satellitengetragene Geräte

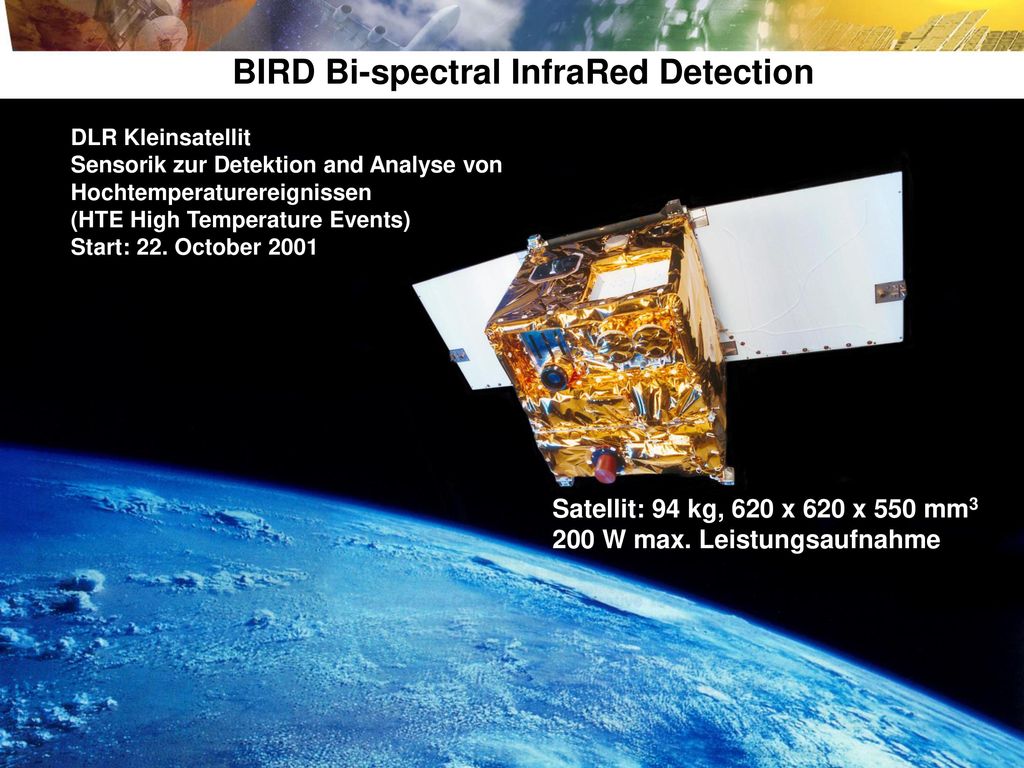

18 BIRD Bi-spectral InfraRed Detection
DLR Kleinsatellit Sensorik zur Detektion and Analyse von Hochtemperaturereignissen (HTE High Temperature Events) Start: 22. October 2001 Satellit: 94 kg, 620 x 620 x 550 mm3 200 W max. Leistungsaufnahme

19 BIRD Payload Segment Payload platform of flight model with assembling tools Total mass: 30.2 kg

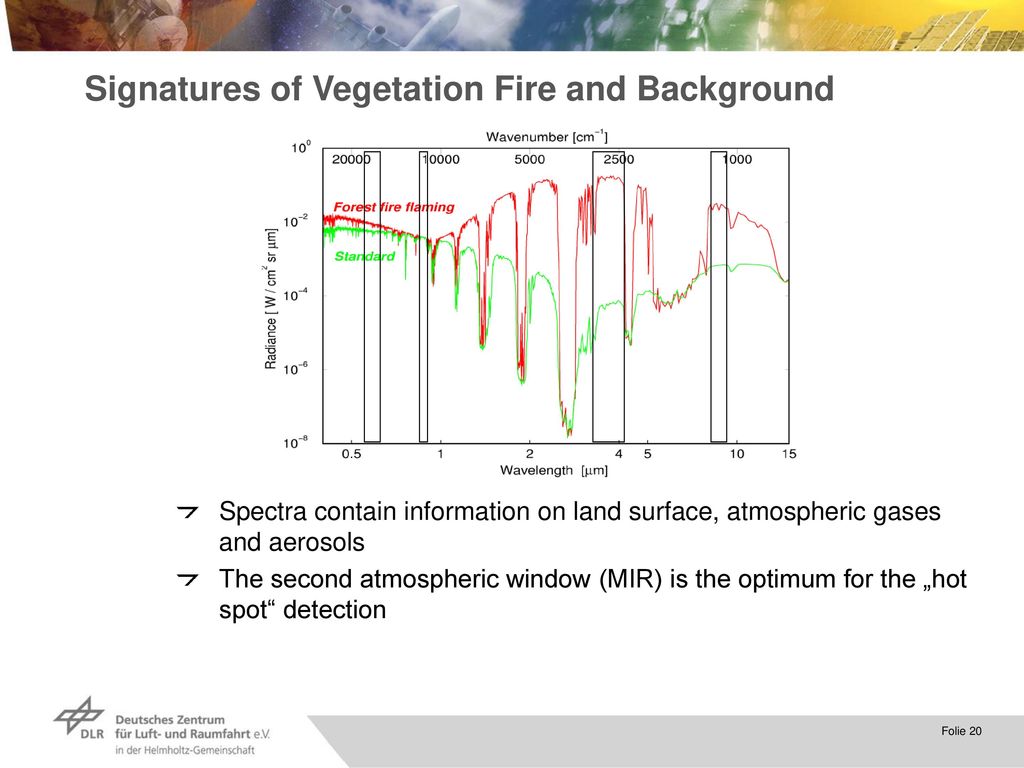

20 Signatures of Vegetation Fire and Background
Spectra contain information on land surface, atmospheric gases and aerosols The second atmospheric window (MIR) is the optimum for the „hot spot“ detection

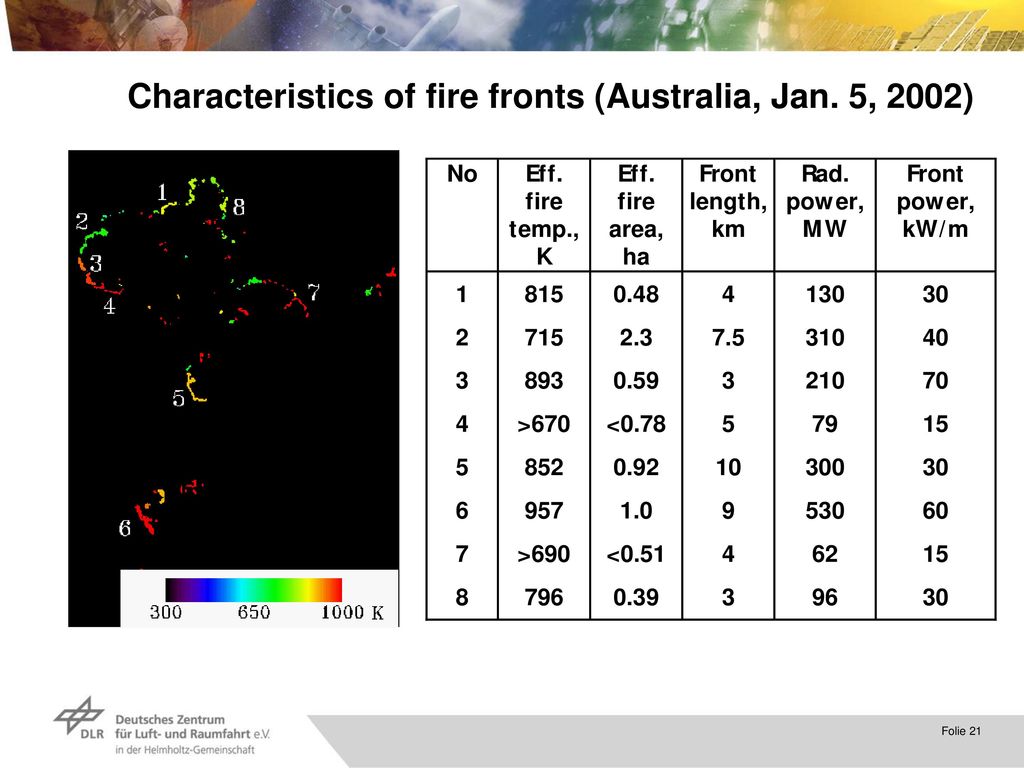

21 Characteristics of fire fronts (Australia, Jan. 5, 2002)

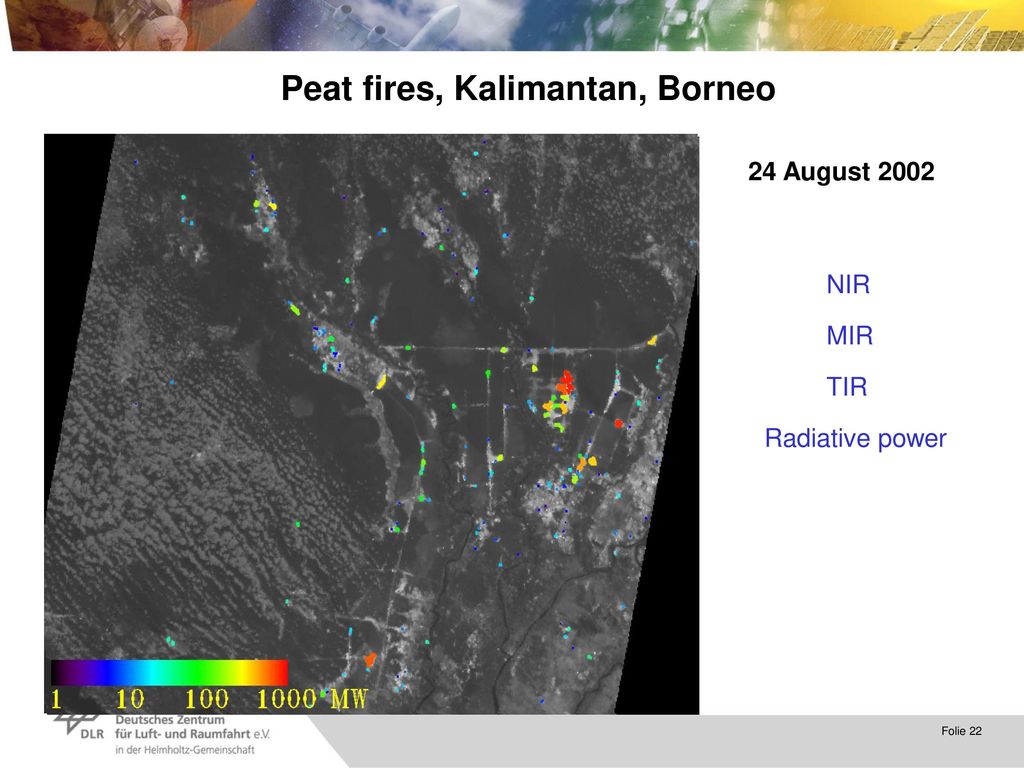

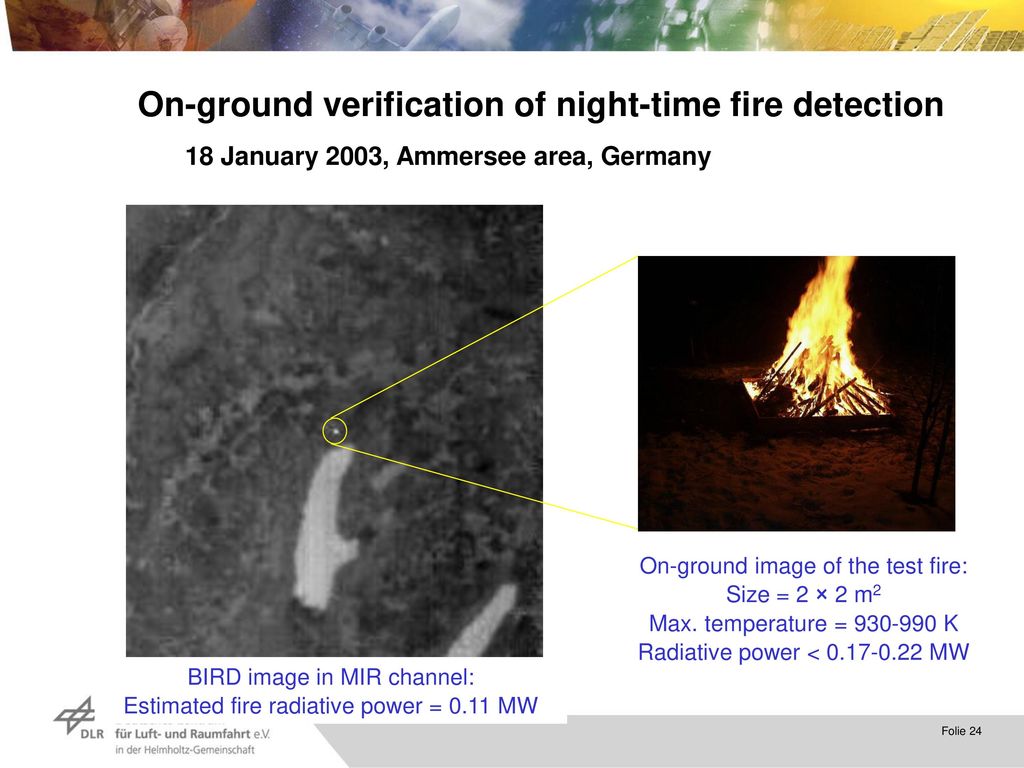

22 Peat fires, Kalimantan, Borneo
24 August 2002 NIR MIR TIR Radiative power

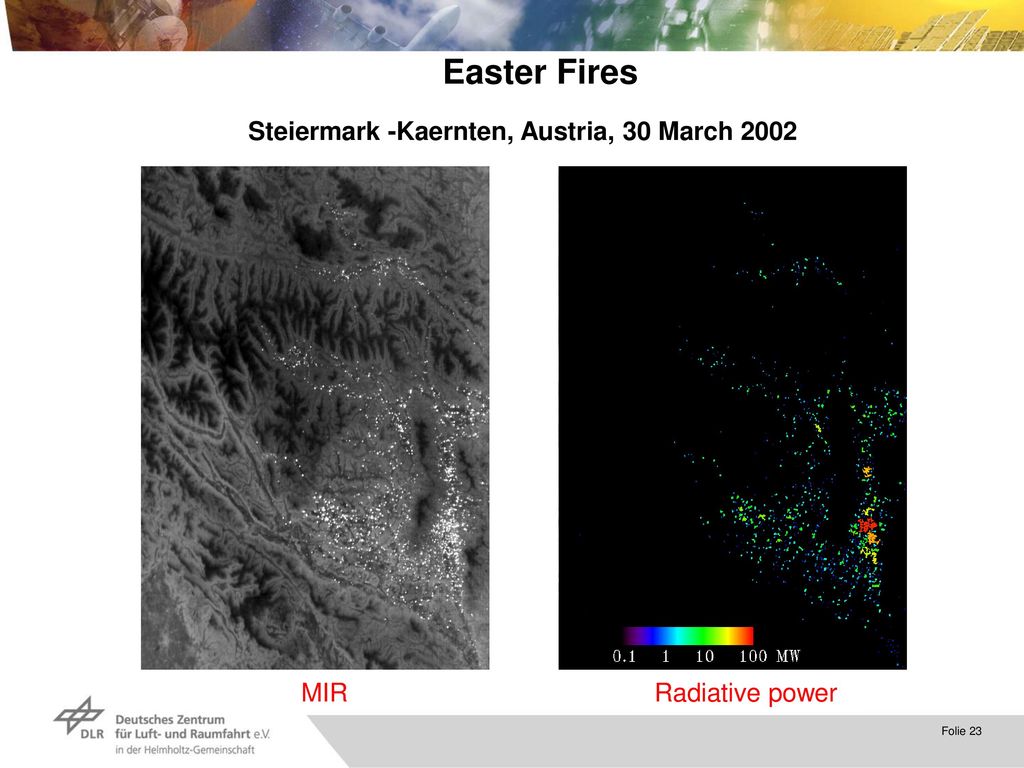

23 Easter Fires Steiermark -Kaernten, Austria, 30 March 2002 MIR
Radiative power TIR

24 On-ground verification of night-time fire detection
18 January 2003, Ammersee area, Germany On-ground image of the test fire: Size = 2 × 2 m2 Max. temperature = K Radiative power < MW BIRD image in MIR channel: Estimated fire radiative power = 0.11 MW

25 Envisat measures Global Climate Change
Sea level rise Sea surface temperature rise ATSR/AATSR measurements Trend 0.130.03C/decade Left: Now let’s look at the longer term. Here you can see the global mean relative sea level variations as determined from TOPEX/Poseidon (grey), ERS-1 (green), ERS-2 (red) and ENVISAT (blue).. Trends are systematically around 3 mm/year. This shows why ENVISAT and other altimetry systems are essential for effective global sea level and climate change monitoring. Right: The AATSR series provides Europe with 14 years of consistent data with an accuracy of 0.1 Kelvin on a Global scale. The animation provides global SST measurements from March 2003 to March The trend in sea surface temperature increase is 0.13 C/10 years (and is confirmed with NOAA-AVHRR similar measurements) Altimetry measurements Trend +3 mm/yr Courtesy of David Llewellyn Jones, Univ. Leicester, UK Courtesy of Remko Scharroo, NOAA,US Courtesy of

26 Methodenentwicklung Feueranalyse

27 Verbrannte Flächen (km2/Jahr) Bedeutung:
Vegetations-Feuer Europa: km2 Verbrannte Flächen (km2/Jahr) Savannen: Boreale Wälder:  Regenwald:  mediterrane Wälder:  Bedeutung: Bedrohung von Menschen und Infrastruktur Vernichtung natürlicher Rohstoffe Klimaeinfluss durch Aerosole und Gase Bayern: km2 offene Fragen: Menge der klimawirksamen Aerosole und Gase ? langfristige Entwicklung ?

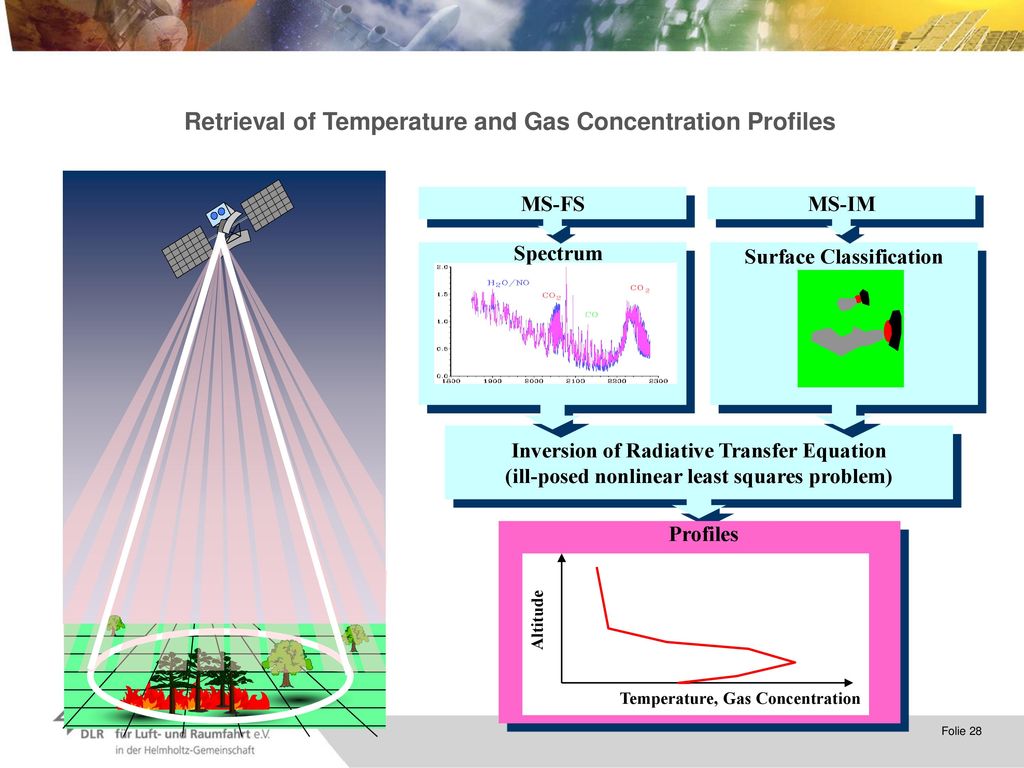

28 Retrieval of Temperature and Gas Concentration Profiles
Inversion of Radiative Transfer Equation (ill-posed nonlinear least squares problem) Sensor Temperature, Gas Concentration Altitude Profiles Spectrum MS-FS Surface Classification MS-IM

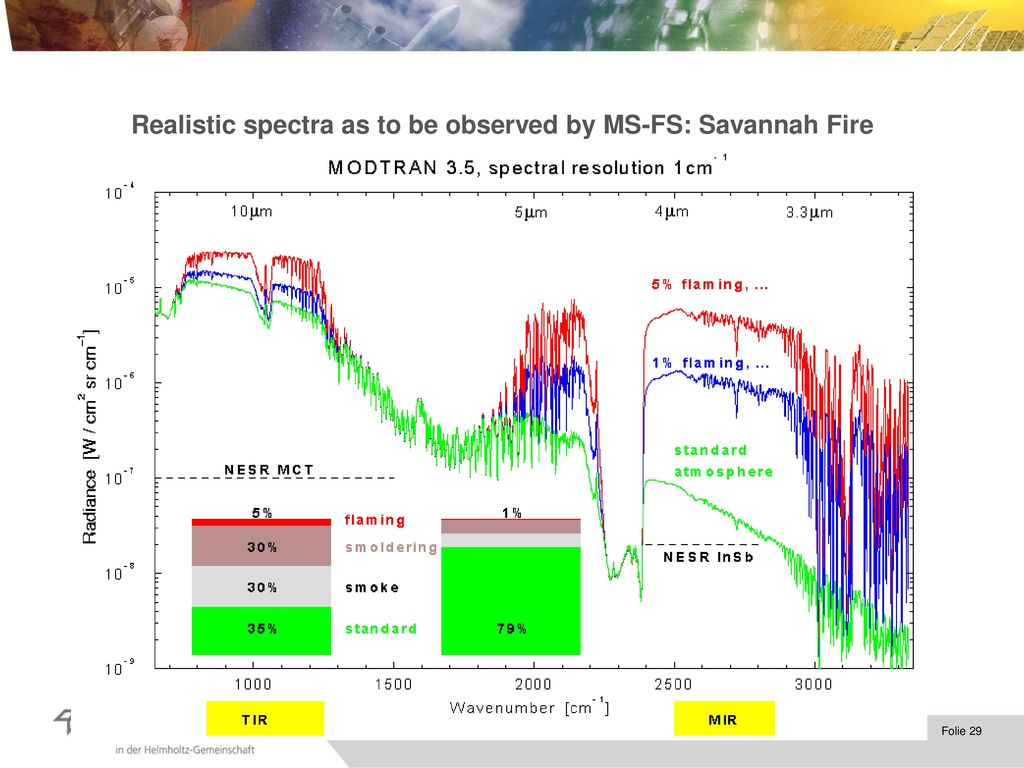

29 Realistic spectra as to be observed by MS-FS: Savannah Fire

30 Plume measurement and analysis

31 AIRS / MODIS data based fire plume analysis

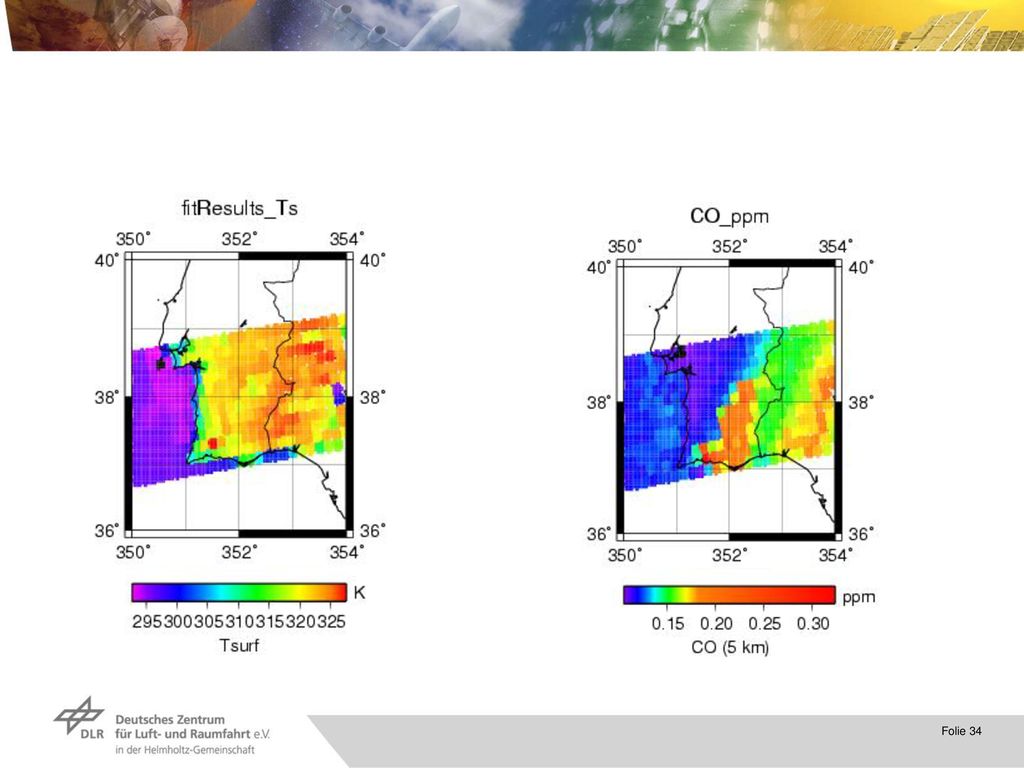

Atmospheric InfraRed Sounder (AIRS) and Moderate Resolution Imaging Spectroradiometer MODIS both on EOS Aqua simultaneous recorded the Spain - Portugal fire season in August 2003. The AIRS 13 km - diameter footprint required to look for: # large fires ... and # quiet background conditions MW 12:21:30 UTC on 14 August 2003 Mean effective fire temperature: 920 K Total effective fire area: ha Fire Radiative Power (FRP): GW Hotspots detected by BIRD on 14 August 2003 over Spain and Portugal

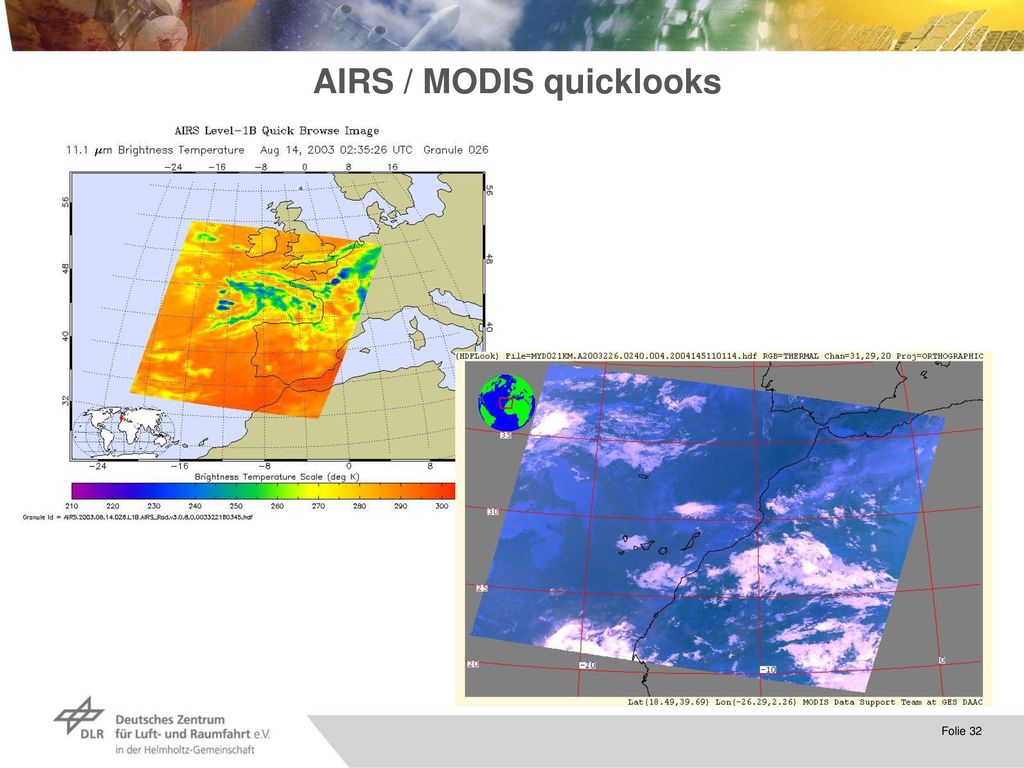

32 AIRS / MODIS quicklooks

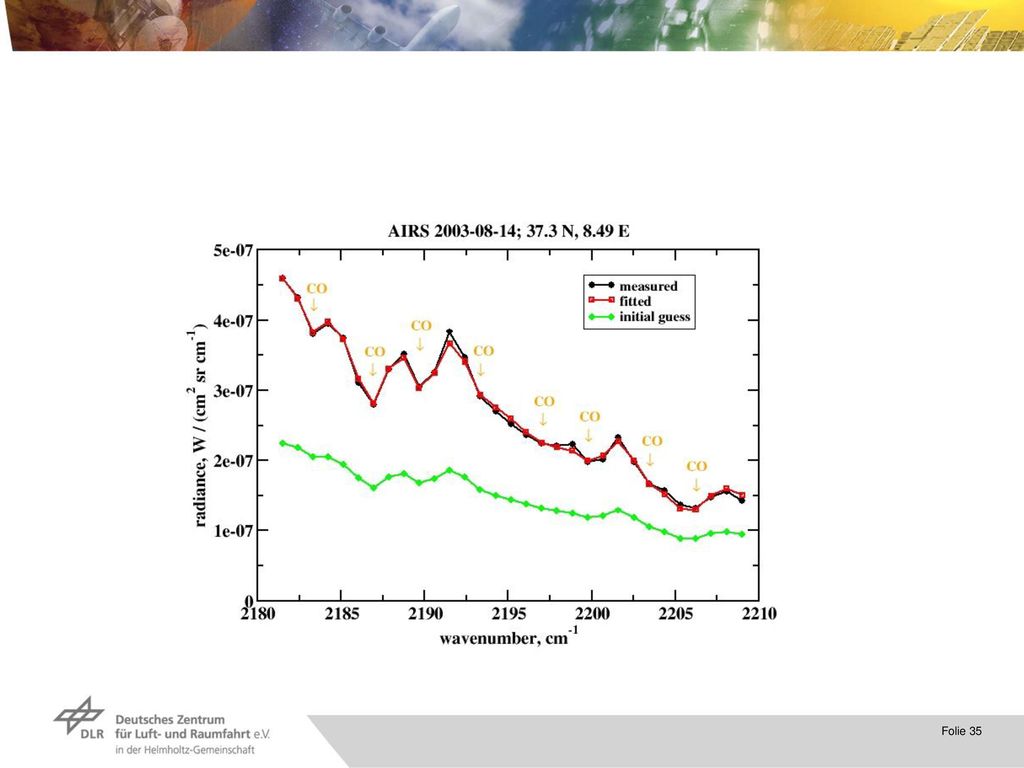

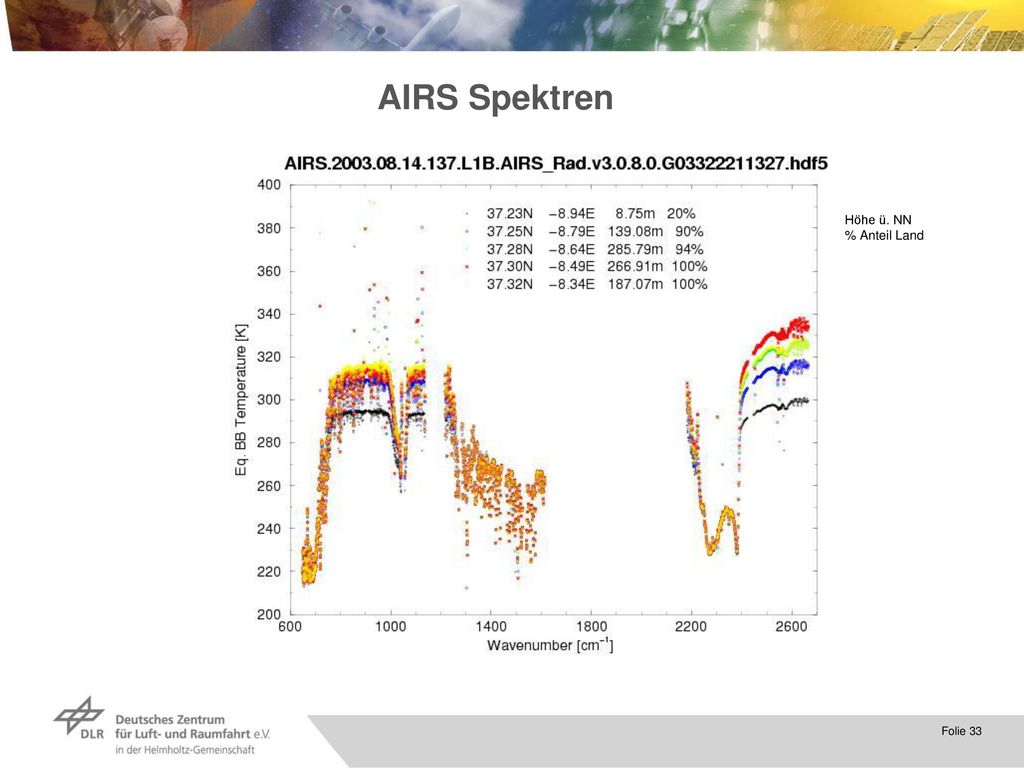

33 AIRS Spektren Höhe ü. NN % Anteil Land

34

35

36 Methodenentwicklung Geophysik

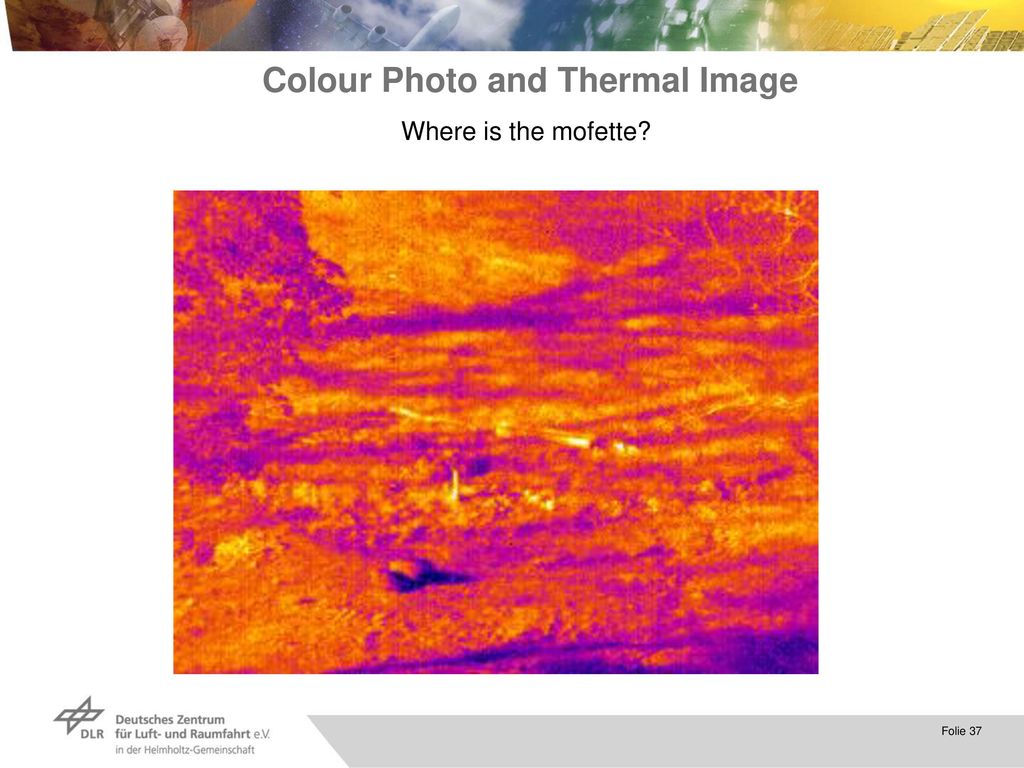

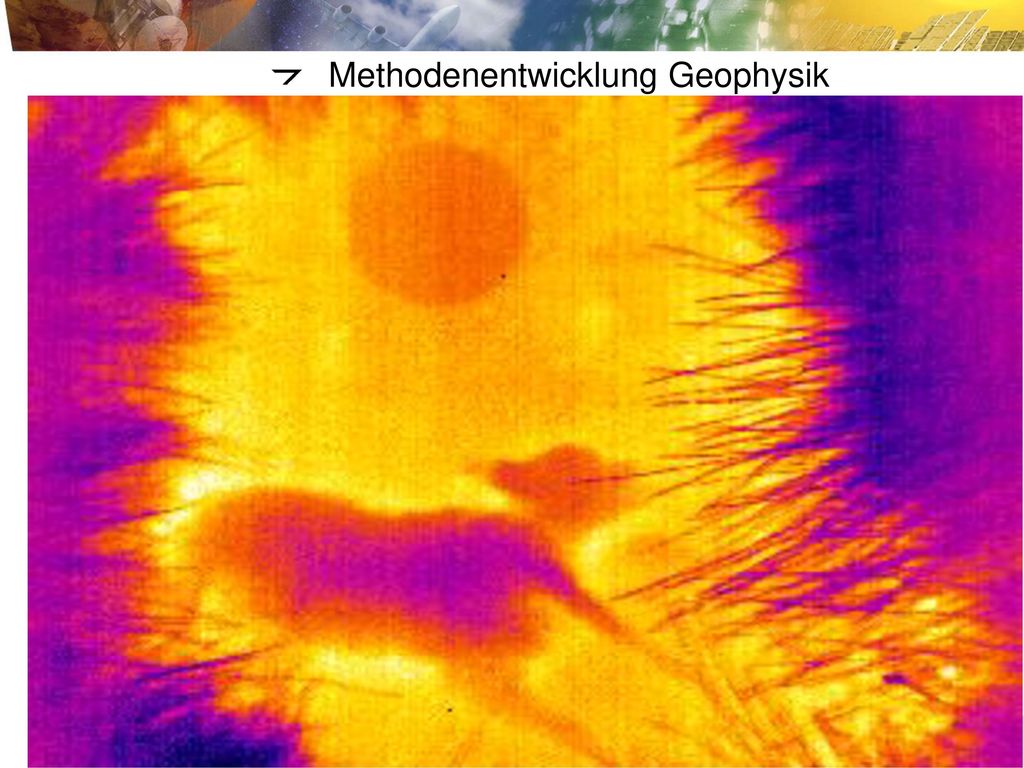

37 Colour Photo and Thermal Image
Where is the mofette?

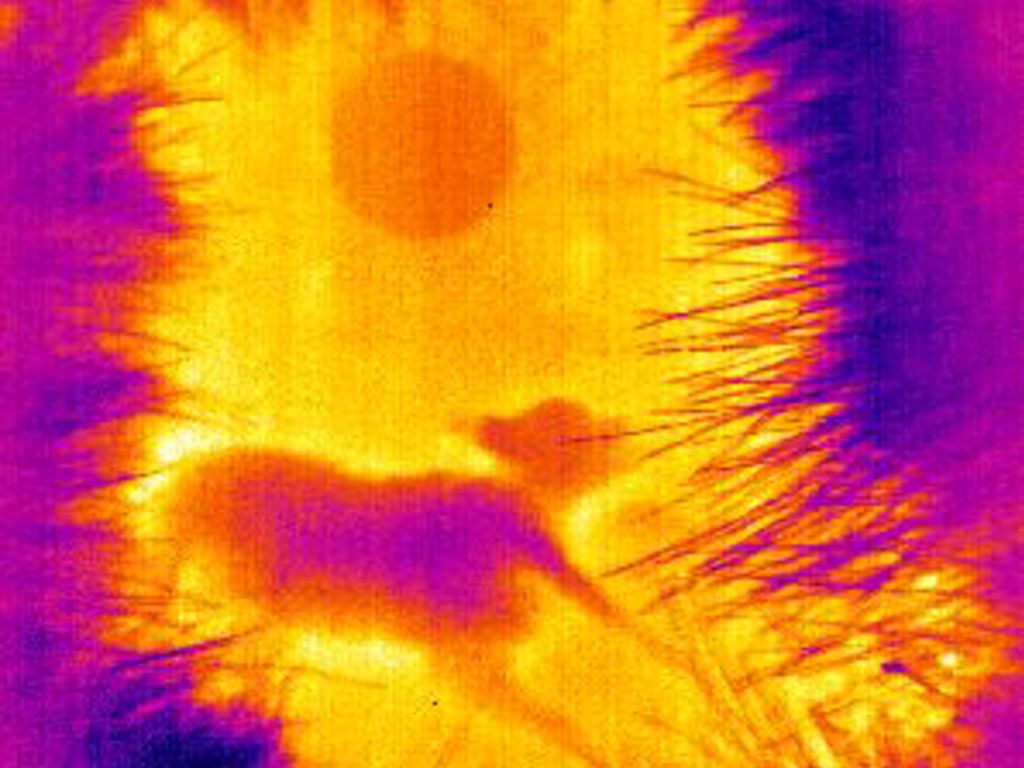

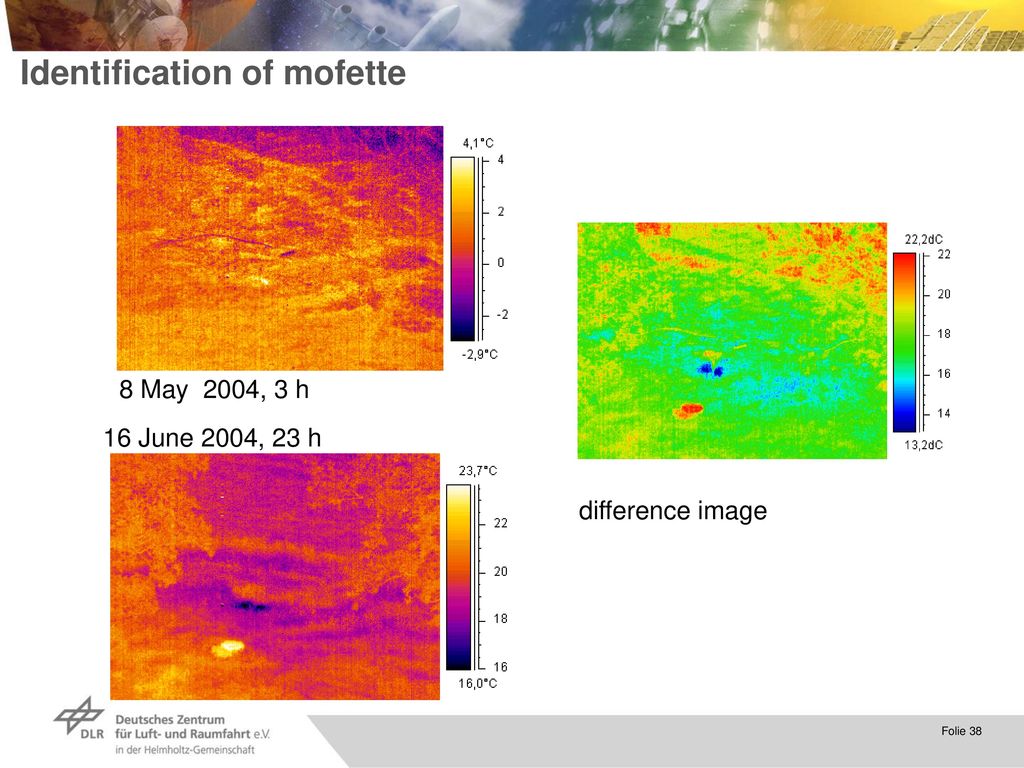

38 Identification of mofette
difference image 8 May 2004, 3 h 16 June 2004, 23 h

39 Determination of mofette`s area

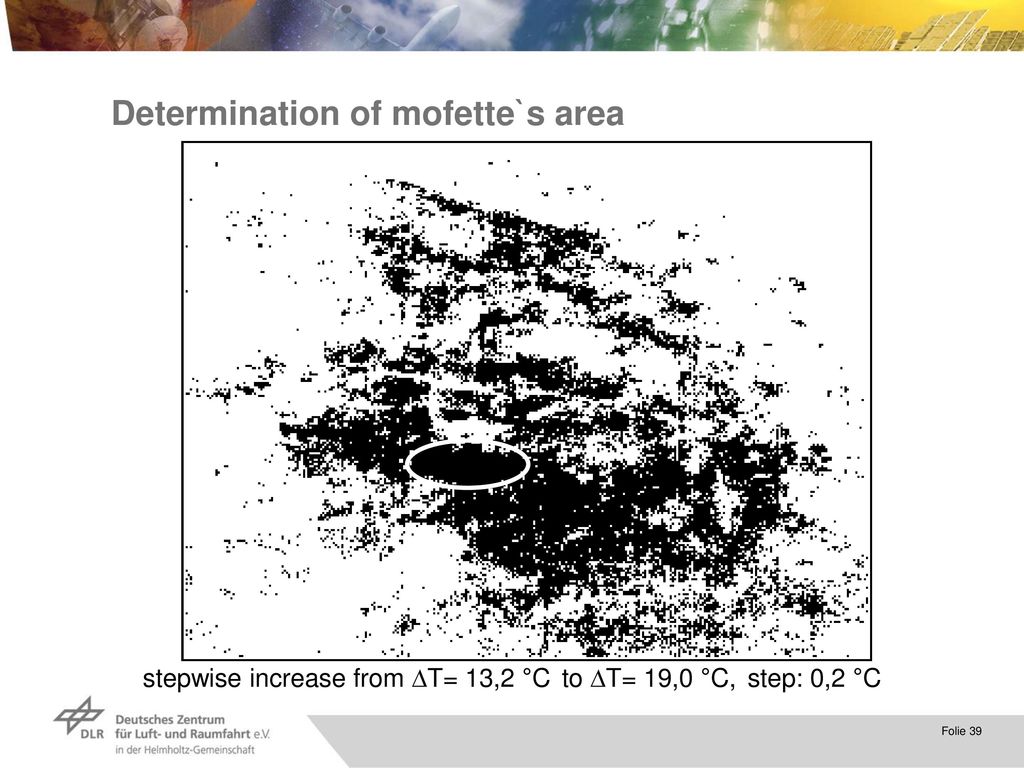

stepwise increase from T= 13,2 °C to T= 19,0 °C, step: 0,2 °C Determination of mofette`s area difference image

40 VIS – IR AirborneDetection of Mofettes
Can vegetation type spectral signature be utilized to detect CO2 or other gases‘ influence?

41

42

43 Methodenentwicklung Umweltschutz

44 Detektion mit Infrarotsensoren
Stand der Kenntnis Detektion mit Infrarotsensoren vertreiben erkennen und sichern !

45 Detektion mit Infrarotsensoren

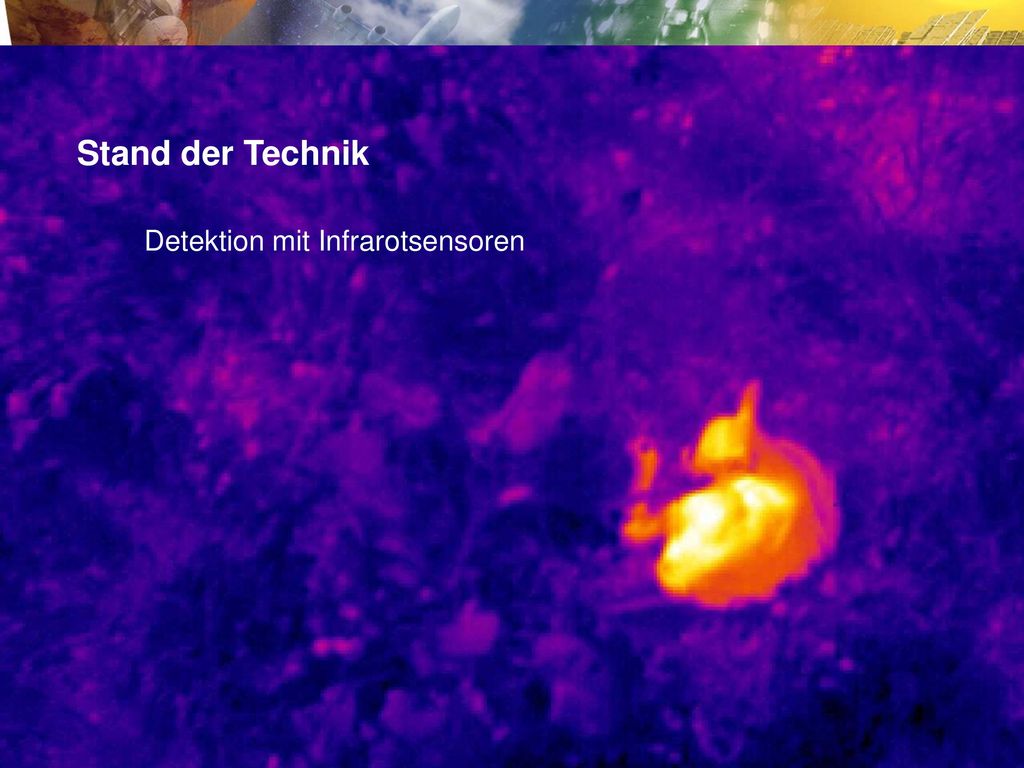

Stand der Technik Detektion mit Infrarotsensoren

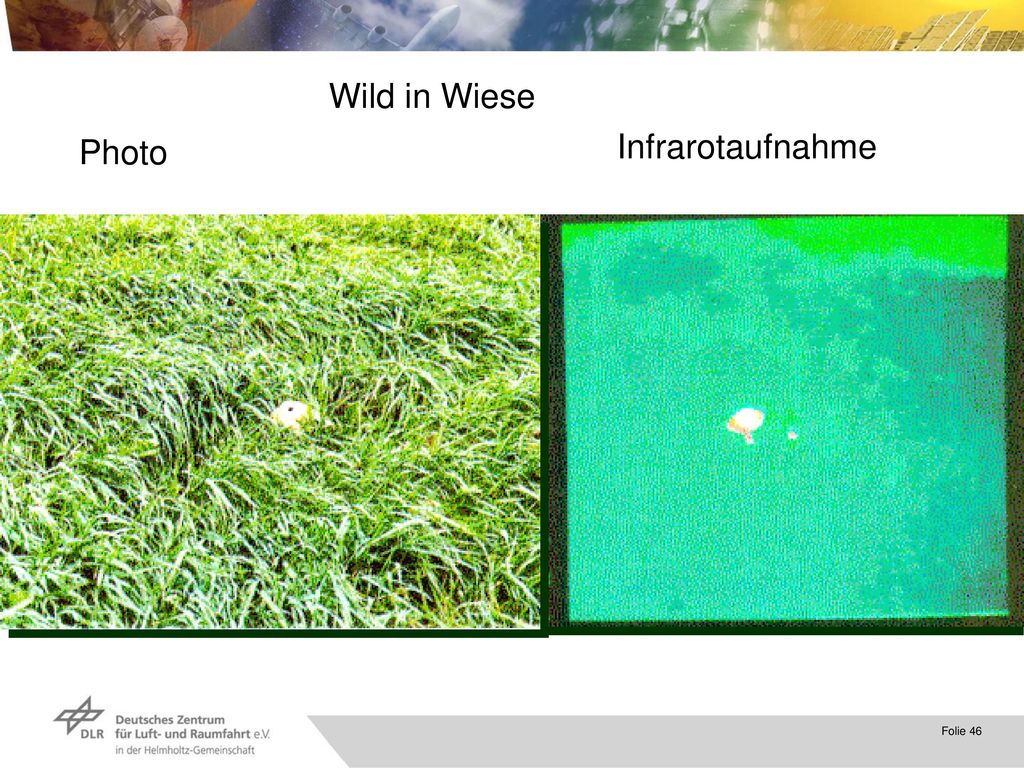

46 Wild in Wiese Photo Infrarotaufnahme

47 DLR-ISA Wildretter Produktion und Vertrieb seit 1999 Patente und Entwicklung

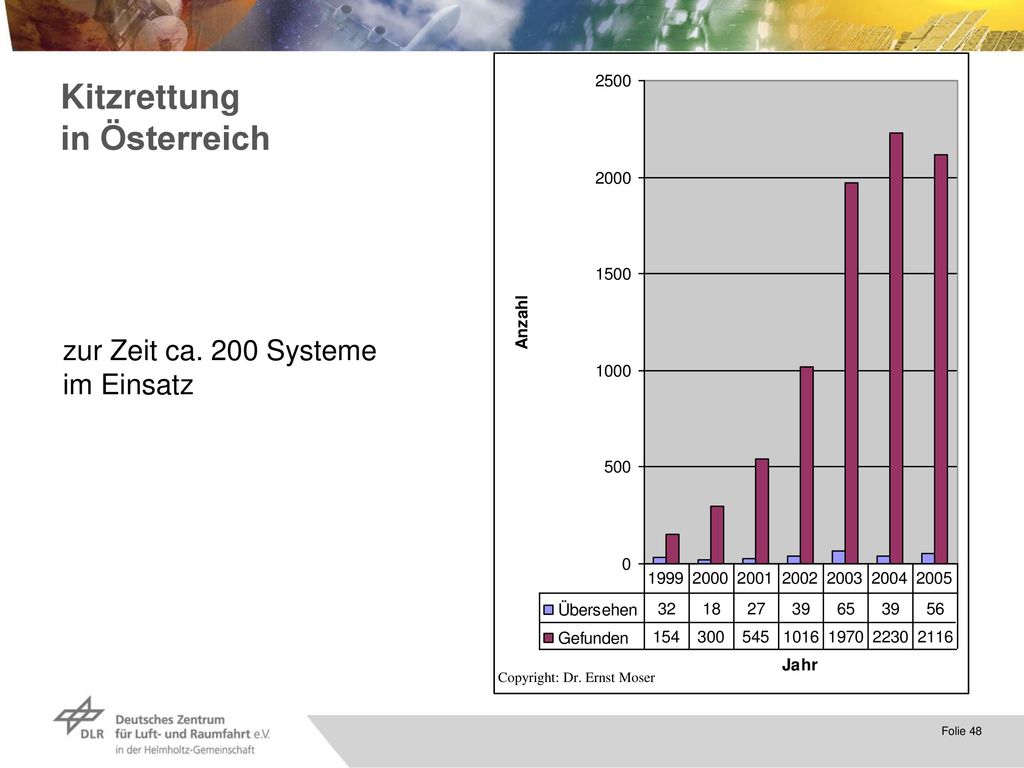

48 Kitzrettung in Österreich
zur Zeit ca. 200 Systeme im Einsatz Copyright: Dr. Ernst Moser

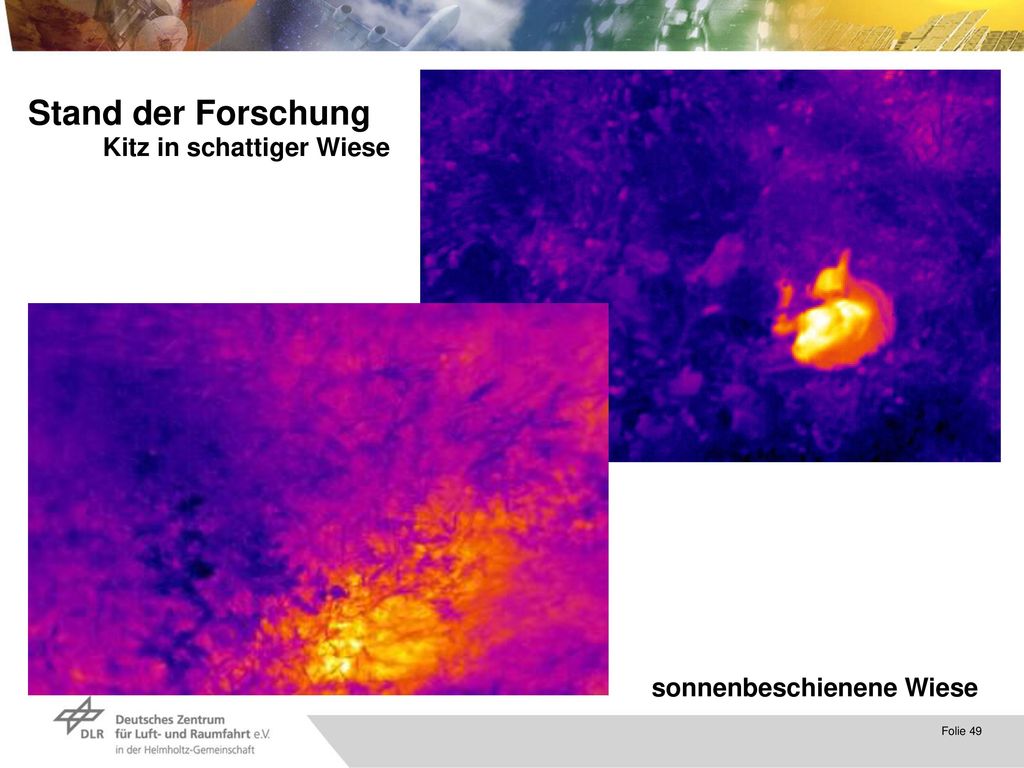

49 Stand der Forschung Kitz in schattiger Wiese sonnenbeschienene Wiese

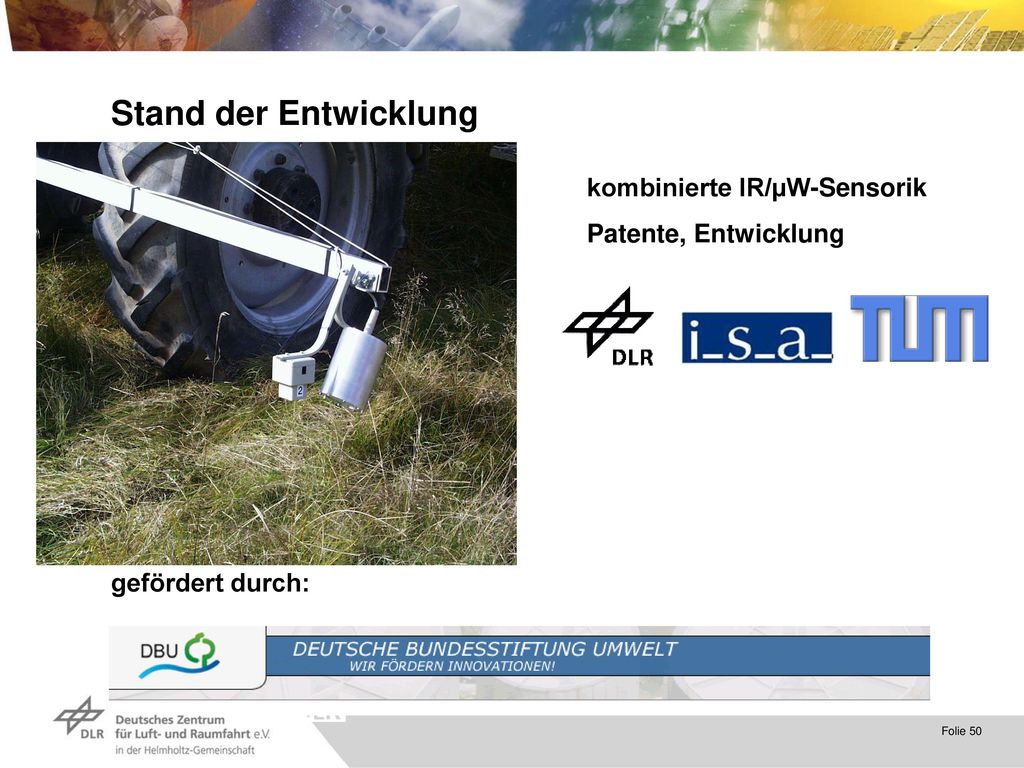

50 Stand der Entwicklung kombinierte IR/µW-Sensorik Patente, Entwicklung
gefördert durch:

51 Ziel: Einsatz- und maschinengerechtes Detektionsystem

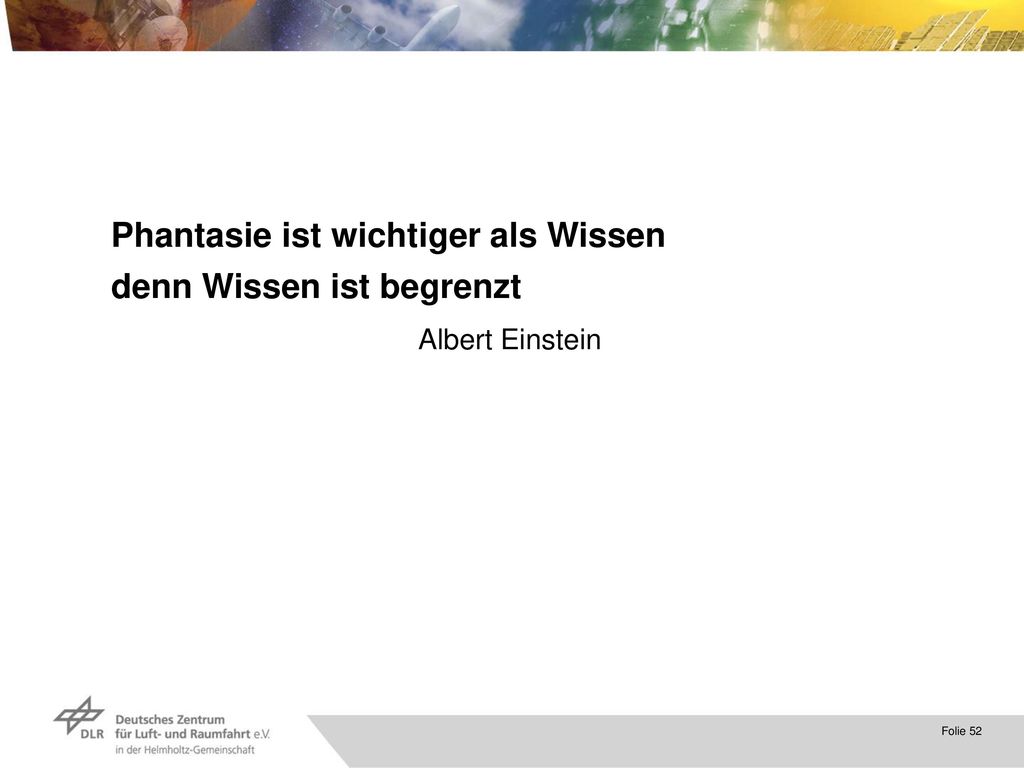

52 Phantasie ist wichtiger als Wissen
denn Wissen ist begrenzt Albert Einstein

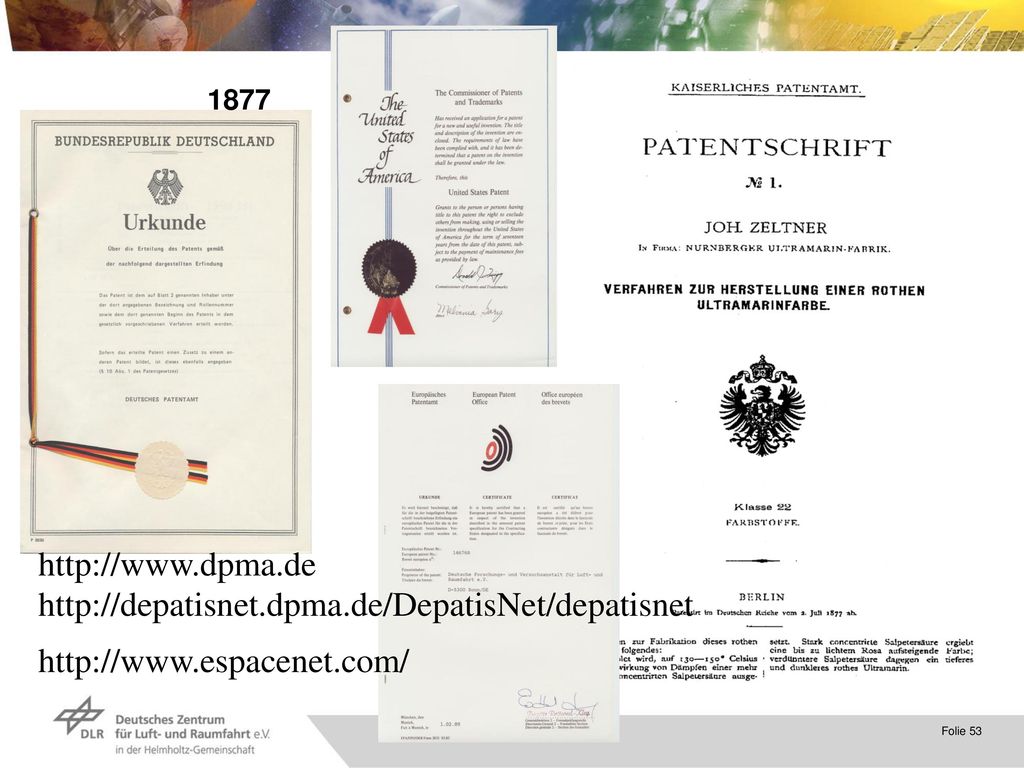

53 http://www.dpma.de http://depatisnet.dpma.de/DepatisNet/depatisnet
