1 Harxbüttel Datenblatt Ortsfeuerwehr Fahrzeug Fahrzeug-Typ TSF-W
Beladungsplan Datenblatt Fahrzeug-Typ TSF-W Tragkraftspritzenfahrzeug mit 500L Löschwasserbehälter Besatzung Staffel 1 / 5 Baujahr 1995 Leistung 70KW Länge 5800mm Breite 2330mm Höhe 2560mm zurück zur Hauptseite Zurück

2 Harxbüttel Beladungsplan Ortsfeuerwehr Klickt auf die Fächer Fahrzeug
Datenblatt Beladungsplan G1 GU1 G2 GU2 G4 GR M F D Beladungsplan Klickt auf die Fächer zurück zur Hauptseite

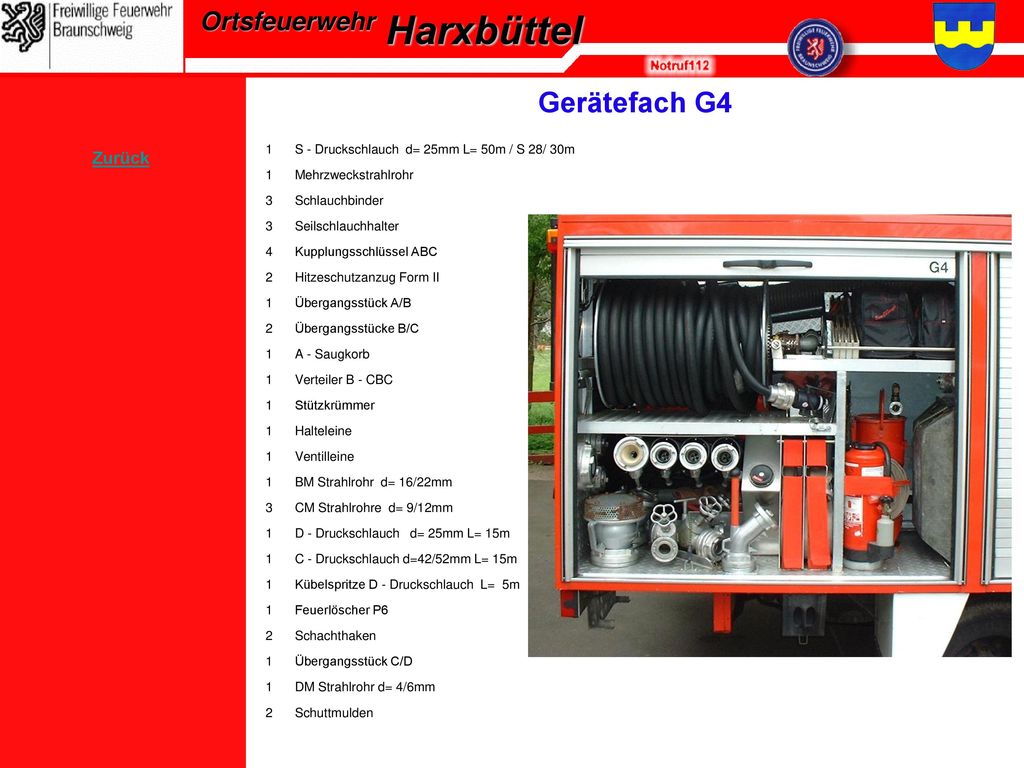

3 Harxbüttel Gerätefach G4 Ortsfeuerwehr Zurück zurück zur Hauptseite 1
S - Druckschlauch d= 25mm L= 50m / S 28/ 30m Mehrzweckstrahlrohr 3 Schlauchbinder Seilschlauchhalter 4 Kupplungsschlüssel ABC 2 Hitzeschutzanzug Form II Übergangsstück A/B Übergangsstücke B/C A - Saugkorb Verteiler B - CBC Stützkrümmer Halteleine Ventilleine BM Strahlrohr d= 16/22mm CM Strahlrohre d= 9/12mm D - Druckschlauch d= 25mm L= 15m C - Druckschlauch d=42/52mm L= 15m Kübelspritze D - Druckschlauch L= 5m Feuerlöscher P6 Schachthaken Übergangsstück C/D DM Strahlrohr d= 4/6mm Schuttmulden Zurück zurück zur Hauptseite

4 Harxbüttel Gerätefach G2 Ortsfeuerwehr 8 B - Druckschläuche 1
Standrohr Unterflurhydrantenschlüssel Überflurhydrantenschlüssel Abgasschlauch 2 A - Saugschläuche d= 110mm l= 1,6m Sandschaufeln Stoßbesen Spaten Dunkhacke Dunkgabel Stativ Stromerzeuger 4,2 KVA Kraftstoffbehälter 10 l. Flutlichtstrahler 1000 W Wasserstrahlpumpe Gesamtwasser besteht aus 1/3 Treibwasser und 2/3 Förderwasser Wasserabsteller Zurück zurück zur Hauptseite

5 Harxbüttel Gerätefach GU2 Ortsfeuerwehr 2 Kabeltrommeln 230 V 1
Kraftstoffbehälter 5 l. Absperrband Zurück zurück zur Hauptseite

6 Harxbüttel Gerätefach D / Dach Ortsfeuerwehr Zurück 1
Steckleiterteil A Teil 3 Steckleiterteile B Teil 4 Feuerpatschen Decken / Einreißhaken zurück zur Hauptseite

7 Gerätefach Mannschaftsraum
Ortsfeuerwehr Harxbüttel Gerätefach Mannschaftsraum Zurück 7 Bindestränge Fangleinen 1 Megaphon 9 Warnwesten 1 Warnflagge Verbandkasten Wolldecke Rettungstuch Werkzeugkasten Wagenheber Radmutternschlüssel Abschleppseil Flaggenset Rot Blau (Alle außer dem letzten Fahrzeug) Gelb (Fahrzeug ausgefallen) Grün ( Schluss Fahrzeug) zurück zur Hauptseite

8 Gerätefach F / Fahrerraum
Ortsfeuerwehr Harxbüttel Gerätefach F / Fahrerraum Zurück 2 Warndreiecke Warnleuchten 1 Winkerkelle Kappmesser / Gurtmesser Handsprechfunkgeräte 2m Band 3 Handscheinwerfer zurück zur Hauptseite

9 Harxbüttel Gerätefach G1 Ortsfeuerwehr Zurück 2 Verkehrsleitkegel 1
Schaumstrahlrohr S4 Deckelheber Blechaufreißer Bolzenschneider Brechstange Holzaxt Feuerwehraxt Motorsägenschutzgarnitur mit 1 paar Beinlinge 1 Schutzhelm mit Gesichts- und Gehörschutz Schutzbrille 4 Atemschutzmasken 9 C - Druckschläuche in 3 Tragekörben Motorsäge Kraftstoffbehälter Kombi Reservekette für Motorsäge Schnittkeil Gehörschutzstöpsel Preßluftatmer Zurück zurück zur Hauptseite

10 Harxbüttel Gerätefach GU1 Ortsfeuerwehr 1 Tauchpumpe TP4 Zumischer Z4
2 Schaummittelbehälter / Mehrbereichsschaummittel D – Ansaugschlauch L=1,5m Zurück zurück zur Hauptseite

11 Harxbüttel Gerätefach GR Ortsfeuerwehr Zurück 4
A - Saugschläuche d= 110mm L= 1,6m Gehörschutzstöpsel 1 Tragkraftspritze TS 8/8 Abgasschlauch für TS A - Saugschutzkorb 1 B - Druckschlauch 5m Kupplungsschlüssel ABC Sammelstück Aufdrehkurbel für Druckschlauch zurück zur Hauptseite
