Sanierung der Heizmatik an einem R107 (nach Bj. 9/1981)
zusammengestellt für den RT 69
2

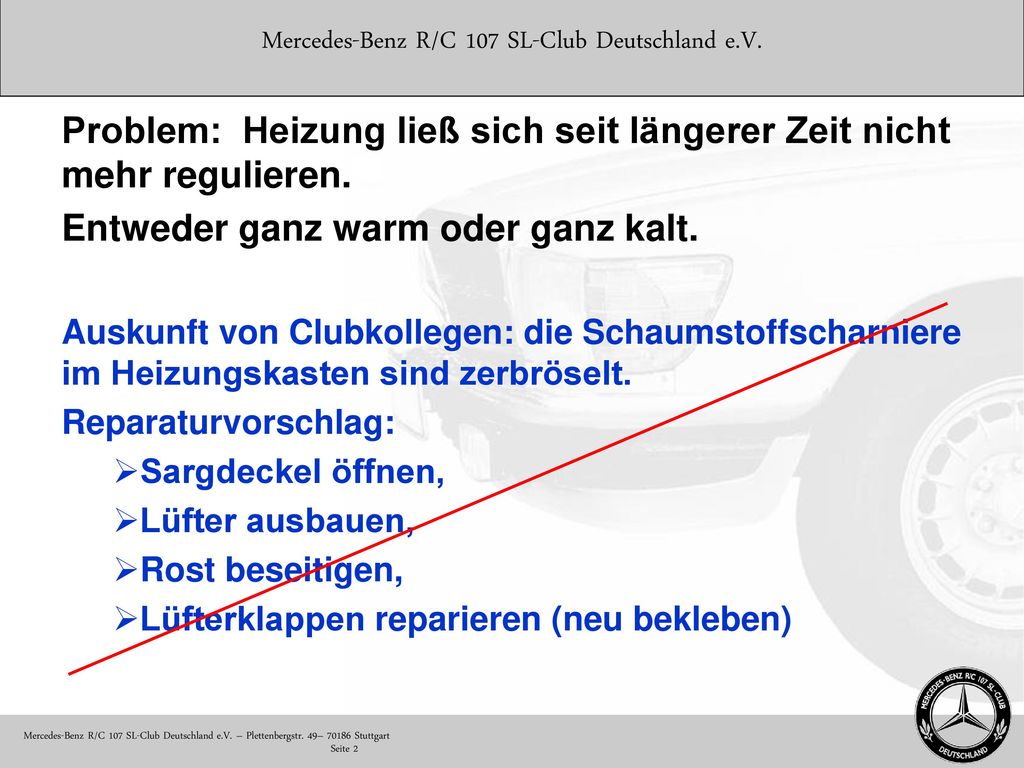

Problem: Heizung ließ sich seit längerer Zeit nicht mehr regulieren.
Entweder ganz warm oder ganz kalt. Auskunft von Clubkollegen: die Schaumstoffscharniere im Heizungskasten sind zerbröselt. Reparaturvorschlag: Sargdeckel öffnen, Lüfter ausbauen, Rost beseitigen, Lüfterklappen reparieren (neu bekleben)
4

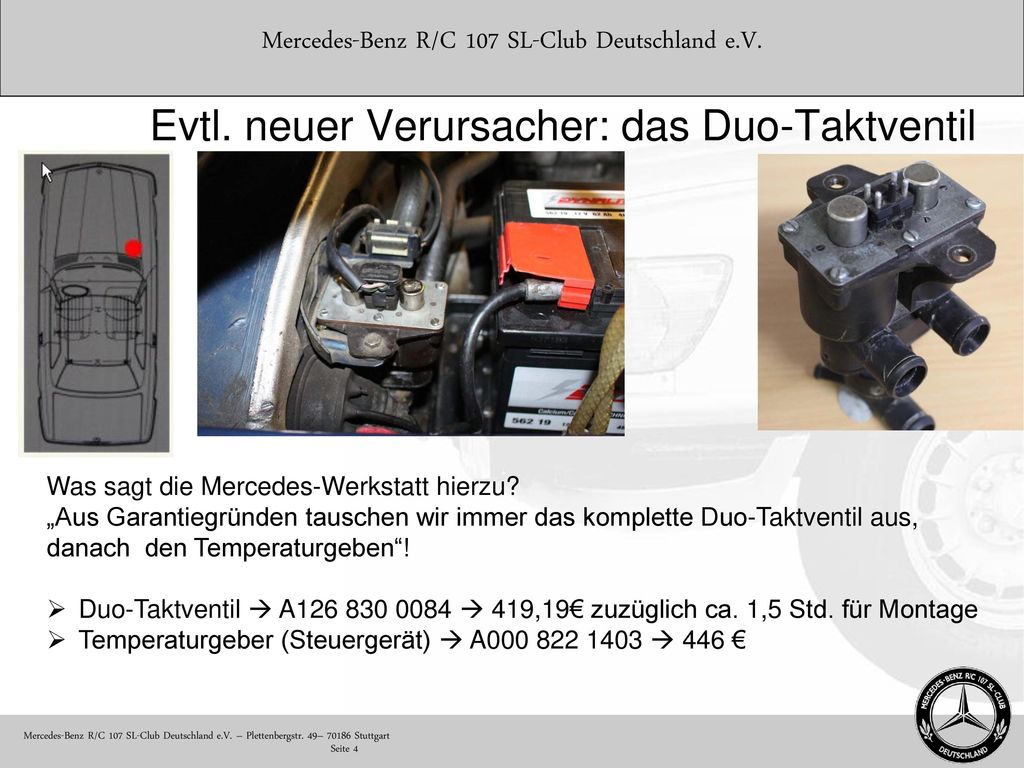

Evtl. neuer Verursacher: das Duo-Taktventil
Was sagt die Mercedes-Werkstatt hierzu? „Aus Garantiegründen tauschen wir immer das komplette Duo-Taktventil aus, danach den Temperaturgeben“! Duo-Taktventil A 419,19€ zuzüglich ca. 1,5 Std. für Montage Temperaturgeber (Steuergerät) A 446 €
5
Reparatur des Duo-Taktventils
Keine brauchbare Informationen im 107 Lexikon (Kapitel 83 von Praxis-Tipps und Tricks), Keine brauchbaren Informationen in der 107 Klassik (2/2007 auf Seite 64, 1/2016 auf Seite 72 und 3/2016 auf Seite 76). Hilfreiche Informationen von:

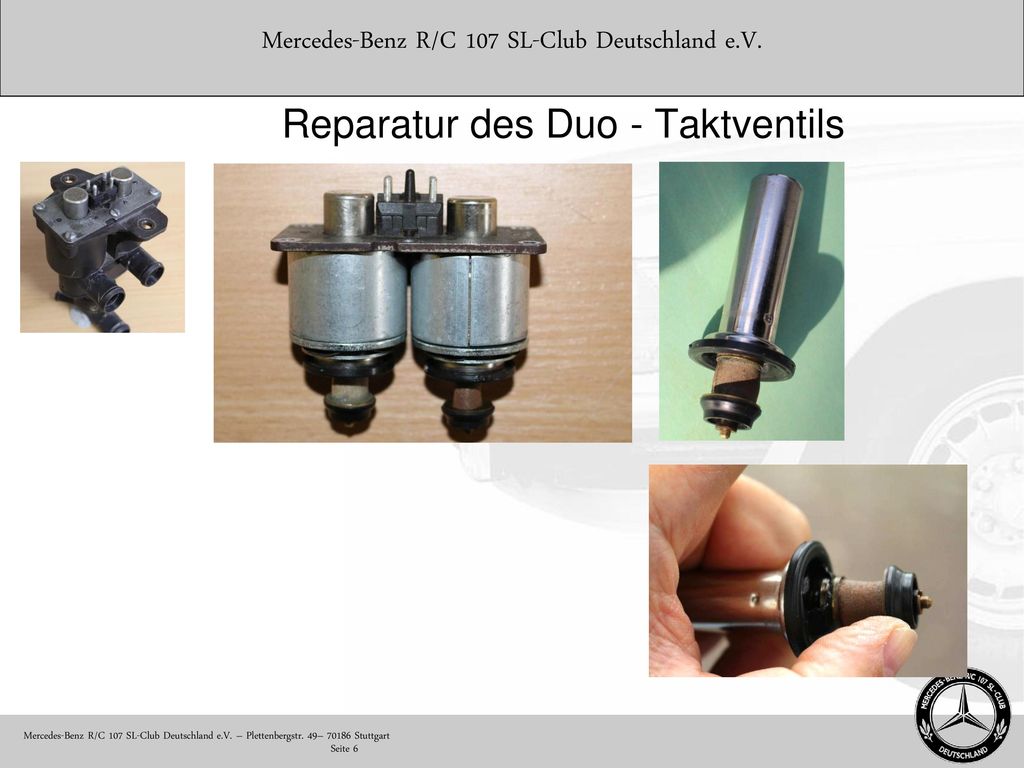

6
Reparatur des Duo - Taktventils
7
Reparatur des Duo - Taktventils
Bei DB: Hubmagnet A 167,86€ (es werden evtl. 2 Stück benötigt) Info aus dem W126-Forum: Rob Deckers repariert für 30€ Info aus dem Sternzeit-107-Forum: Artikel zur Fehlerbehebung von D. Heimberger Fazit aus dem Artikel: zu 99% sind die Membranen der Hubmagnete kaputt. Wenn 1%-Fall eintritt, ggf. ihn kontaktieren.
8
Reparatur des Duo - Taktventils

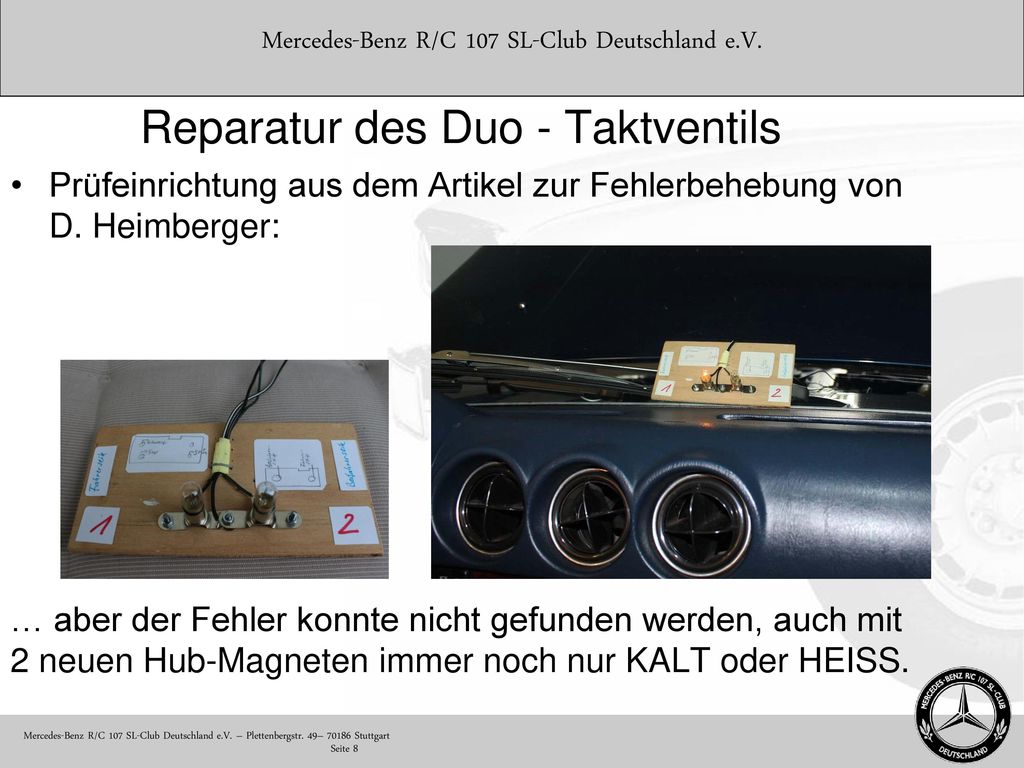

Prüfeinrichtung aus dem Artikel zur Fehlerbehebung von D. Heimberger: … aber der Fehler konnte nicht gefunden werden, auch mit 2 neuen Hub-Magneten immer noch nur KALT oder HEISS.
9
Reparatur des Duo - Taktventils

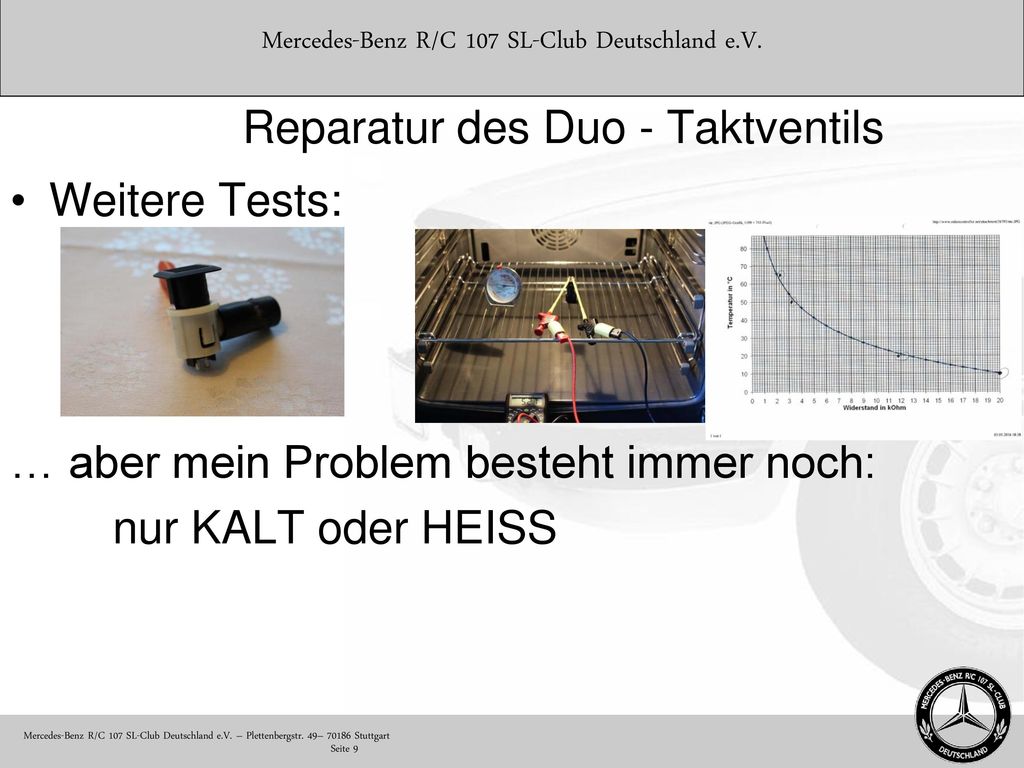

Weitere Tests: … aber mein Problem besteht immer noch: nur KALT oder HEISS
10
Reparatur des Duo - Taktventils
Kontakt und Telefonat mit Dieter Heimberger (hat seinerzeit diese Heizmatik bei MKammerer für Mercedes entwickelt!), seine Vermutung: Temperaturregler defekt. Info von Rob Deckers: er repariert auch defekte Temperaturgeber (für 90 €).
11
Reparatur des Duo - Taktventils
Besuch bei Dieter Heimberger in Oberursel: Ansteuerung der Hubmagnete überprüft, Innentemperatursensor überprüft, 2 Transistoren auf Temperaturgeber-Platine getauscht Jetzt funktioniert die Heizmatik wieder einwandfrei!!!
12
Danke für Eure Aufmerksamkeit
F&A Alles ist nochmals nachzulesen auf Quellen und Bildmaterial: Sternzeit-107, Forum W126, F. Kramer, K. Formanek
