1 À jour – Veranstaltung des VSSH
20. Juni 2017 NEST Dübendorf, R. Minovsky

2 Minergie – Key Facts 44’000 Bauten, 500’000 Bewohner, über CHF 140 Mrd. Investitionen Wegbereiter des Nachhaltigen Bauens in der Schweiz 2’000 Mitglieder u. Partner, sehr hohe Bekanntheit Enge Vernetzung mit Bund, Kantonen und Industrie VSSH à jour Anlass Dübendorf

3 Relaunch Minergie-Standards
Nach wie vor wird das Ziel und nicht der Weg definiert 100% kompatibel mit der MuKEn 2014 Einfach bleiben, Breitenwirkung entfalten, Innovation fördern Verbindung von Komfort und Werterhalt mit Energie Fokus Baustandards: Elektrizität, Eigenstromproduktion, Warmwasser, Monitoring Themen: Sanierung, Bau- und Betriebsphase VSSH à jour Anlass Dübendorf

4 Minergie-Produkte: Planung, Bau und Betrieb
SNBS ergänzt die Minergie-Produkte sinnvoll mit sozio-ökonomischen Aspekten VSSH à jour Anlass Dübendorf

5 Die Minergie-Baustandards
Warmwasser! VSSH à jour Anlass Dübendorf

6 Die Zusatzprodukte MQS Bau stellt die Qualität der Minergie-relevanten Bauteile sicher, im Sinne von: Vorbeugen statt reparieren MQS Betrieb stellt einen energieeffizienten Betrieb sowie die Steigerung des Komforts sicher und führt zu einer Sensibilisierung der Bewohner/Benutzer (Nutzerverhalten) Die neue Monitoring-Vorgabe dient als Klammer zwischen den Baustandards und den MQS-Produkten ECO steht für Bauökologie (inkl. Graue Energie) und Gesundheit VSSH à jour Anlass Dübendorf

7 Warmwasser: Grundsätze
Basis der Berechnung bleibt unverändert, samt dem Wärmebedarf gemäss SIA 380/1:2009 resp. 380/1:2016 Durch die neu anrechenbaren Optimierungen («Abminderungen») der Warmwasserverteilung werden die zu hohen SIA 380/1-Werte realistisch. Ein differenzierter Nachweis des Wärmebedarfs nach der neuen Norm SIA 385/2 ist zulässig Stromverbrauch elektrischer Heizbänder zur Warmhaltung muss explizit berechnet und berücksichtigt werden. VSSH à jour Anlass Dübendorf

8 Warmwasser: Bedarf / Anforderungen
Standard-Nutzwärmebedarfswerte gemäss SIA 380/1:2016 Relevant sind die Kategorien I, II und VIII Spital Spezielle Regelungen für Kat. III – XII Bemerkung Age: Bei Wohnen ist der Warmwasserbedarf hoch. Bei Nutzungen Rest/Spital/Bad zwar auch, aber dort ist Minergie noch nicht so weit. VSSH à jour Anlass Dübendorf

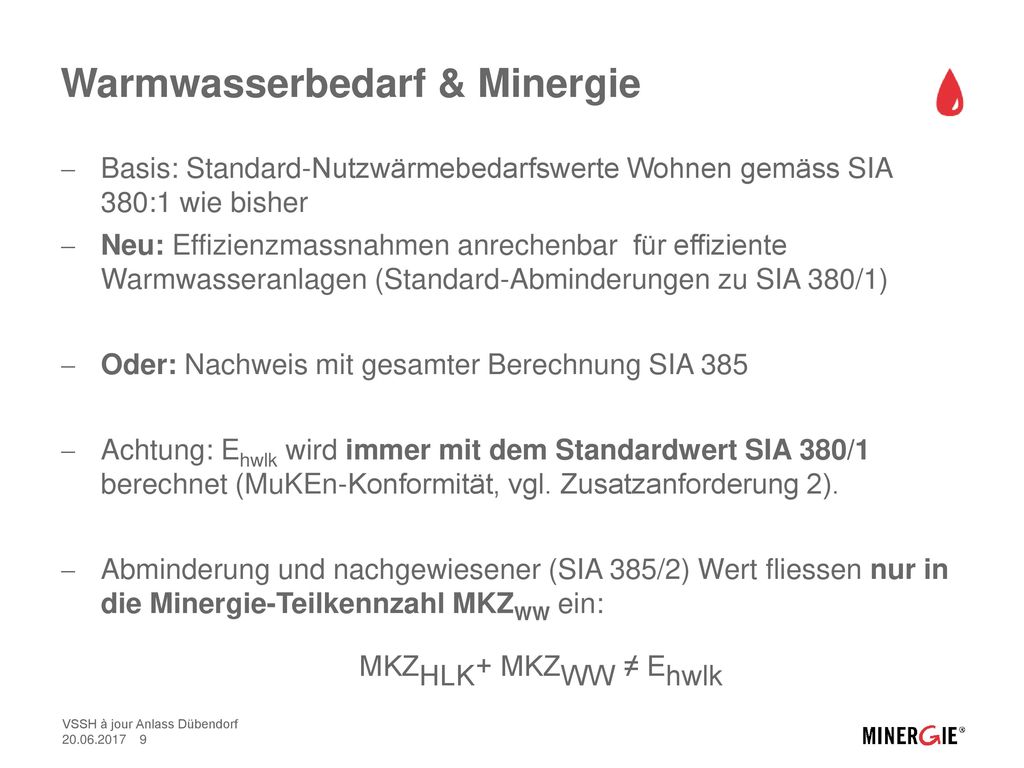

9 Warmwasserbedarf & Minergie
Basis: Standard-Nutzwärmebedarfswerte Wohnen gemäss SIA 380:1 wie bisher Neu: Effizienzmassnahmen anrechenbar  für effiziente Warmwasseranlagen (Standard-Abminderungen zu SIA 380/1) Oder: Nachweis mit gesamter Berechnung SIA 385 Achtung: Ehwlk wird immer mit dem Standardwert SIA 380/1 berechnet (MuKEn-Konformität, vgl. Zusatzanforderung 2).  Abminderung und nachgewiesener (SIA 385/2) Wert fliessen nur in die Minergie-Teilkennzahl MKZWW ein:  Bemerkung Age: Ich kann QWW mittels 385 berechnen ODER darf Abminderung nehmen. Hinweis: Ich könnte auch mittels MB 2024 berechnen, im aktuellen Minergie-Nachweis steht aber explizit «SIA 385» MKZ HLK + MKZ WW ≠ E hwlk VSSH à jour Anlass Dübendorf

10 Warmwasser: Abminderung effiziente Anlagen
Reduktion von QW gemäss SIA 380/1 um je 10 % wenn… mindestens zwei Drittel der Entnahmearmaturen (mit Warmwasser) der Effizienzklasse A entsprechen die Warmwasserverteilung zu weniger als 0.02 m/m2EBF mit Warmhaltung (Zirkulation, Begleitheizung) ausgerüstet ist VSSH à jour Anlass Dübendorf

11 Warmwasser: Effiziente Anlagen
Mögliche Suche nach Armaturen > Private > Haus > Sanitärprodukte Bemerkung Age: Finde ich noch praktisch…. VSSH à jour Anlass Dübendorf

12 Warmwasser: Berechnung nach SIA 385/2
Nur Wohnbauten (Empfehlung) Im Minergie Nachweis wird komplette Grobauslegung SIA 385/2 verlangt (d.h. Bedarf, Speicherung und Verteilung) Berechnung Wärmebedarf für Warmwasser QW nach Formel (13) der Norm SIA 385/2 Grundlage sind Standardannahmen (Personen-Belegungsdichte nP, tägl. Warmwasserbezug je Person VW,u) Berechnung liefert oft tiefere Werte als Standardannahme SIA 380/1 Bemerkung Age: Nur mit einer unterschriebenen Nutzungsvereinbarung (z.B. gemäss Muster SIA 385/2) würde ich andere Temperaturen akzeptieren. VSSH à jour Anlass Dübendorf

13 Warmwasserbedarf: Mehrfamilienhaus
Berechnungsbeispiel SIA 385/2 MFH mit 850 m2 EBF 10 Wohnungen (je 70 m2 ANF, total 700 m2 ANF) np = 10 x 1,81 = 18,1 Personen * VW,u = 35 Normliter pro Person und Tag * QW = 36,8 kWh pro Tag * QW = 13’417,1 kWh pro Jahr QW = 15,8 kWh/m2EBF * mit Vorgabe SIA 385/2 VSSH à jour Anlass Dübendorf

14 Warmwasser: Warmhaltebänder
MuKEn Vollzugshilfe EN-101, Seite 11: «Ohne detaillierte Berechnung sind 20% Anteil am Warmwasserbedarf mit direkt-elektrischer Erwärmung anzunehmen» Minergie: 20%-Regel nach MuKEn akzeptiert Berechnung nach SIA 385/2 Absatz und Anhang C2 gemäss Minergie Reglement Der elektrische Verbrauch muss eingerechnet werden VSSH à jour Anlass Dübendorf

15 Berechnung des Elektrizitätsbedarfs von elektrischen Heizbändern
Norm SIA 385/2, Abschnitt 3.3.6 Wärmeverluste  Q'W,hl,ls der warmgehaltenen Leitungen werden anhand ihrer Gesamtlänge berechnet. Lineare Wärmeverlust: 0,12 kWh pro Meter und Tag Ausnahme: Rohr-an-Rohr- / Rohr-in-Rohr-Zirkulationssystem (0,15 kWh pro Meter und Tag) Norm SIA 385/2, Anhang C2 Elektrizitätsbedarf des Warmhaltebandes = 2/3 von  Q'W,hl,ls VSSH à jour Anlass Dübendorf

16 Zwischenfazit Neuerungen im Bereich Warmwasser haben mehr Aufmerksamkeit und offene Fragen (intern und extern) generiert als gedacht Einzelne Anpassungen auf Anfang 2018 wahrscheinlich: Der Anreiz bei Warmhaltung (0.02 m/m2 EBF) scheint zu streng zu sein (in keinem der 150 ersten Projekte angewendet) Einsparwerte (10% bei Armaturen und Heizbändern) wurden in Absprache mit J. Nipkow festgelegt, werden wahrscheinlich präzisiert, Erfahrungswerte fehlen aber (noch) Generell erfreulich, dass mehr Gewicht auf Warmwasser! VSSH à jour Anlass Dübendorf

17 Für eine nachhaltige Energiezukunft mit viel Lebensqualität.
VSSH à jour Anlass Dübendorf
