1 ABB i-bus® KNX IP Schnittstelle IPS/S 2.1 IP Router IPR/S 2.1

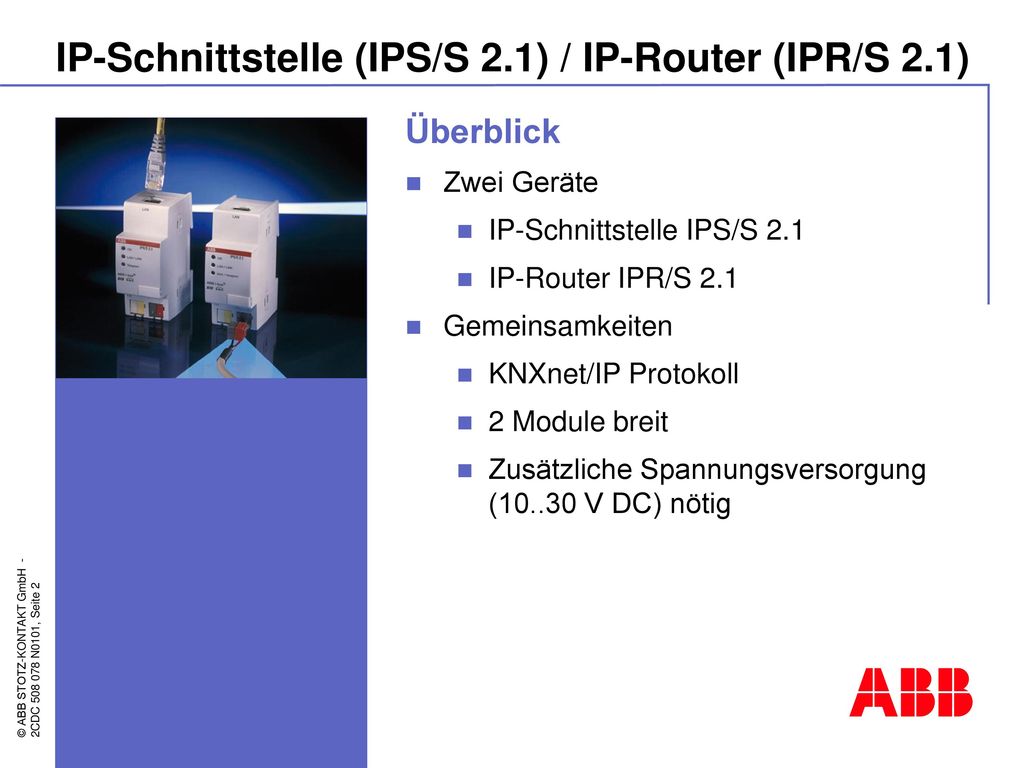

2 IP-Schnittstelle (IPS/S 2.1) / IP-Router (IPR/S 2.1)
Überblick Zwei Geräte IP-Schnittstelle IPS/S 2.1 IP-Router IPR/S 2.1 Gemeinsamkeiten KNXnet/IP Protokoll 2 Module breit Zusätzliche Spannungsversorgung ( V DC) nötig

3 IP-Schnittstelle (IPS/S 2.1)
Zum Anschluss eines PC (Visualisierung oder Programmierung) an KNX über IP Unterstützte KNXnet/IP Funktionen: Tunneling Hauptanwendung: Programmierung über IP Geeignet für Anbindung eines Visualisierungs-PC in einem kleinen / mittleren Projekt mit einer Linie / einem Bereich

4 IP-Router (IPR/S 2.1) Zum Anschluss eines PC (Visualisierung oder Programmierung) an KNX über IP Verbindung von KNX Linien / Bereichen über IP Unterstützte KNXnet/IP Funktionen: Tunneling Routing Hauptanwendung: Routen von KNX Telegrammen über IP in KNX Anlagen Zusatzfunktion: Programmierung von KNX Geräten über IP

5 IP-Router (IPR/S 2.1) Als Bereichskoppler G LK Ethernet (10/100 MBit)
Hauptlinie 1 (9,6 kBit) 1.0.0 Hauptlinie 2 2.0.0 = Linienkoppler = KNX-Geräte Mit IPR/S als Bereichskoppler können bis zu 15 IPR/S in einem ETS-Projekt verwendet werden

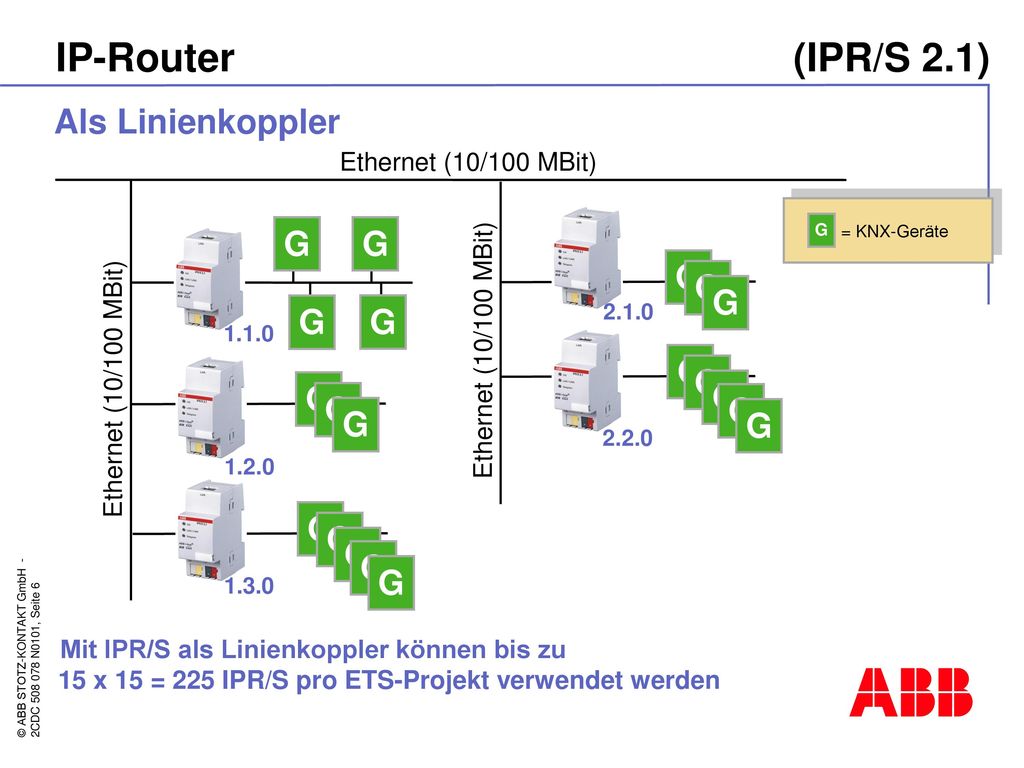

6 IP-Router (IPR/S 2.1) Als Linienkoppler G Ethernet (10/100 MBit)
= KNX-Geräte 1.1.0 1.2.0 1.3.0 2.1.0 2.2.0 Mit IPR/S als Linienkoppler können bis zu 15 x 15 = 225 IPR/S pro ETS-Projekt verwendet werden

7 IP-Router (IPR/S 2.1) Im Netzwerk Visualisierungs-PC Router Switch
Ethernet    KNX Linie 1 KNX Linie 2 KNX Linie 3 KNX Linie n

8 IP-Router (IPR/S 2.1) Nicht kompatibel mit dem IP-Gateway IG/S1.1 !
Als Verbindung zwischen IG/S und IPR/S kann eine OPC Bridge (Software) verwendet werden

9 IP-Router (IPR/S 2.1) OPC Server Software
OPC Server Software, die mit dem IPR/S 2.1 zusammenarbeitet, ist erhältlich von NETxAUTOMATION (
