1 Vorlesung Wasserwirtschaft & Hydrologie I
Themen: Interdisziplinäre Ausweisung von Retentionsflächen Monitoringsysteme

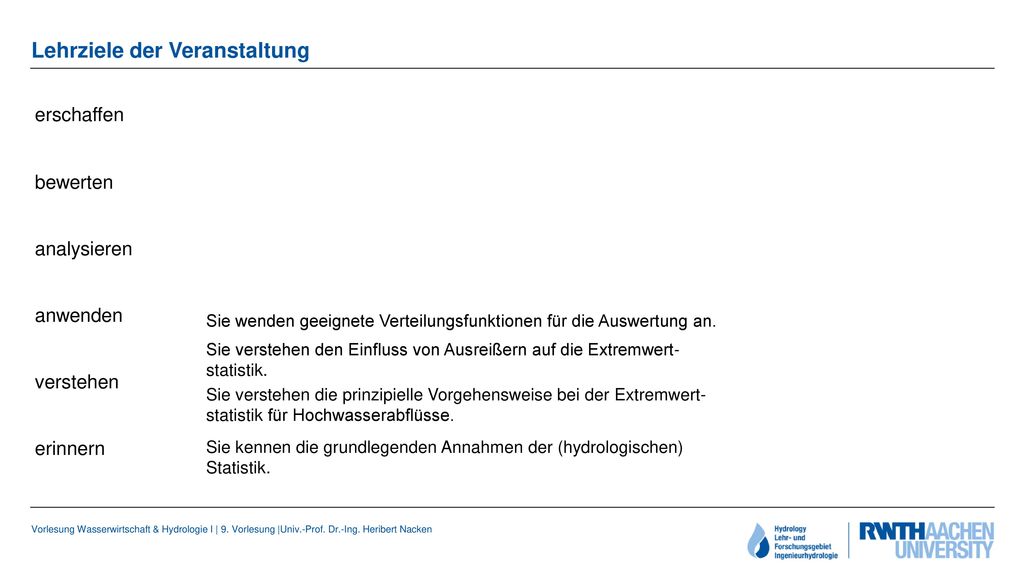

2 Lehrziele der Veranstaltung
erschaffen bewerten analysieren anwenden Sie wenden geeignete Verteilungsfunktionen für die Auswertung an. Sie verstehen den Einfluss von Ausreißern auf die Extremwert-statistik. verstehen Sie verstehen die prinzipielle Vorgehensweise bei der Extremwert-statistik für Hochwasserabflüsse. erinnern Sie kennen die grundlegenden Annahmen der (hydrologischen) Statistik.

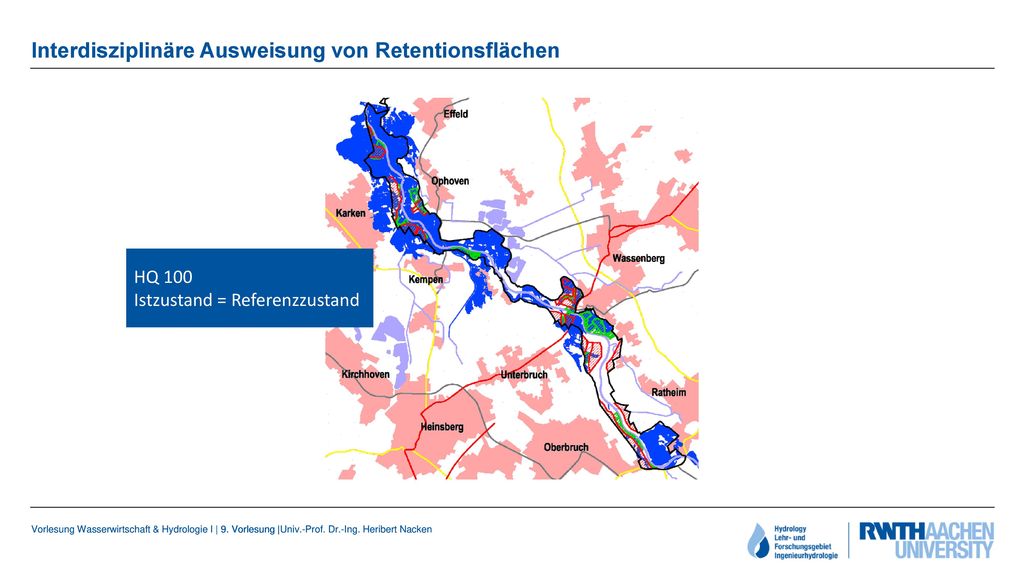

3 Interdisziplinäre Ausweisung von Retentionsflächen
HQ 100 Istzustand = Referenzzustand Vorlesung Wasserwirtschaft & Hydrologie I | 9. Vorlesung |Univ.-Prof. Dr.-Ing. Heribert Nacken

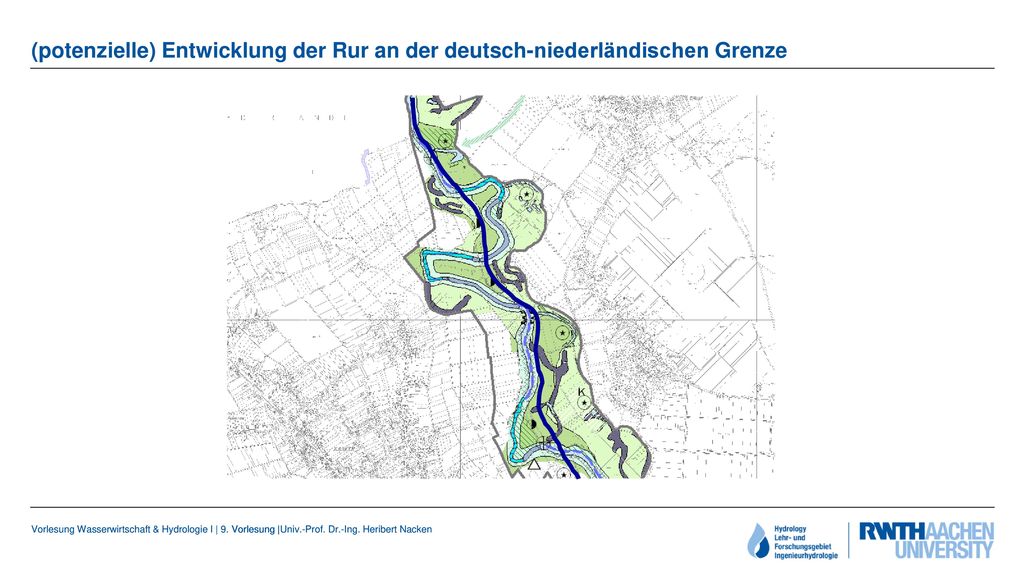

4 (potenzielle) Entwicklung der Rur an der deutsch-niederländischen Grenze
Vorlesung Wasserwirtschaft & Hydrologie I | 9. Vorlesung |Univ.-Prof. Dr.-Ing. Heribert Nacken

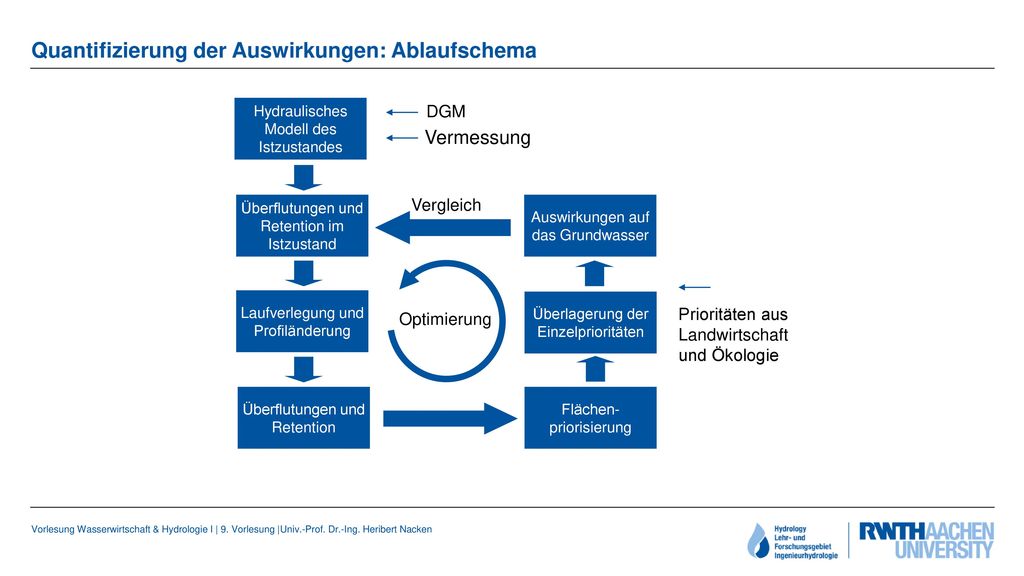

5 Quantifizierung der Auswirkungen: Ablaufschema
Hydraulisches Modell des Istzustandes DGM Vermessung Vergleich Überflutungen und Retention im Istzustand Auswirkungen auf das Grundwasser Optimierung Laufverlegung und Profiländerung Überlagerung der Einzelprioritäten Prioritäten aus Landwirtschaft und Ökologie Überflutungen und Retention Flächen-priorisierung

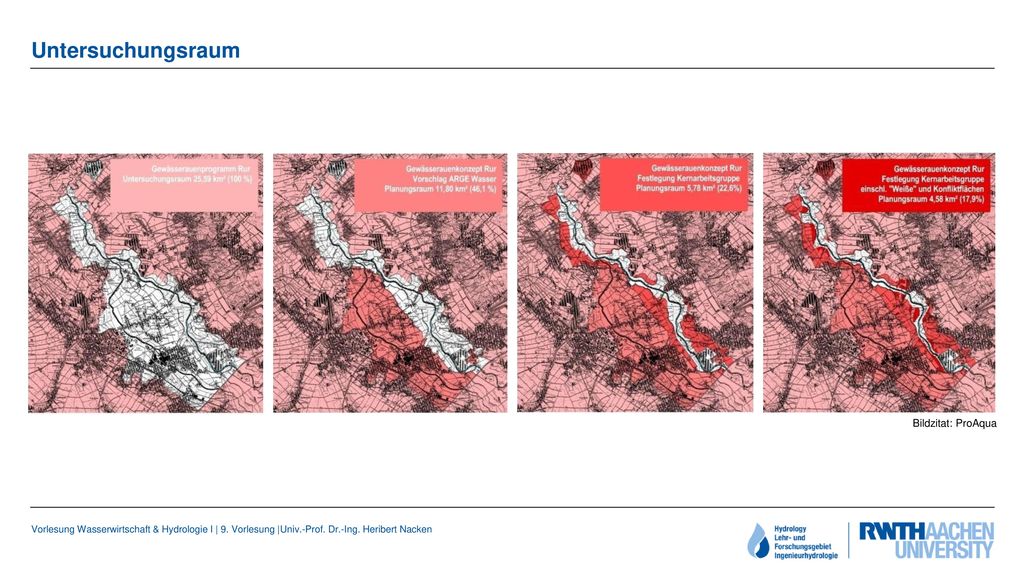

6 Untersuchungsraum Bildzitat: ProAqua

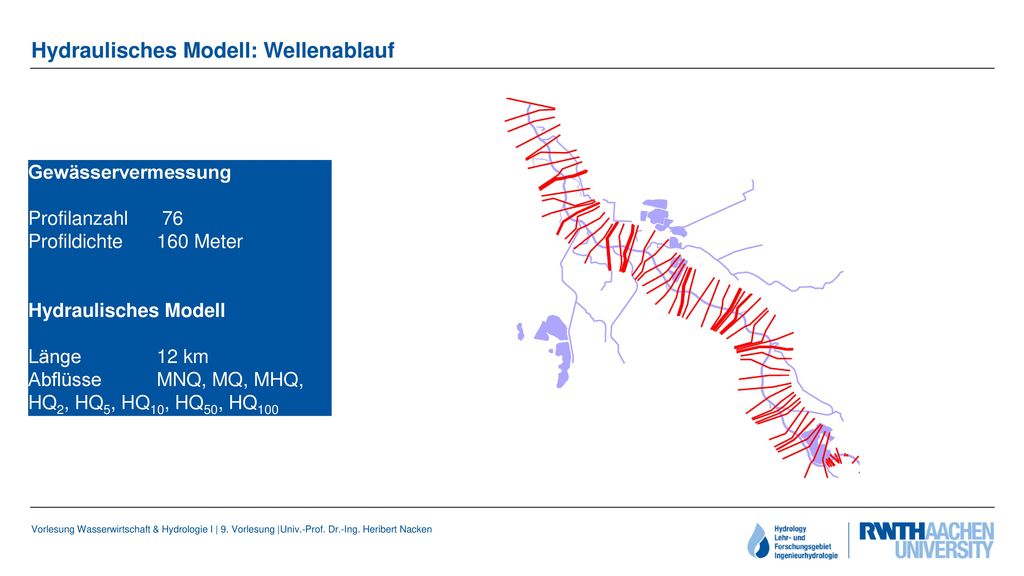

7 Hydraulisches Modell: Wellenablauf
Gewässervermessung Profilanzahl 76 Profildichte 160 Meter Hydraulisches Modell Länge 12 km Abflüsse MNQ, MQ, MHQ, HQ2, HQ5, HQ10, HQ50, HQ100

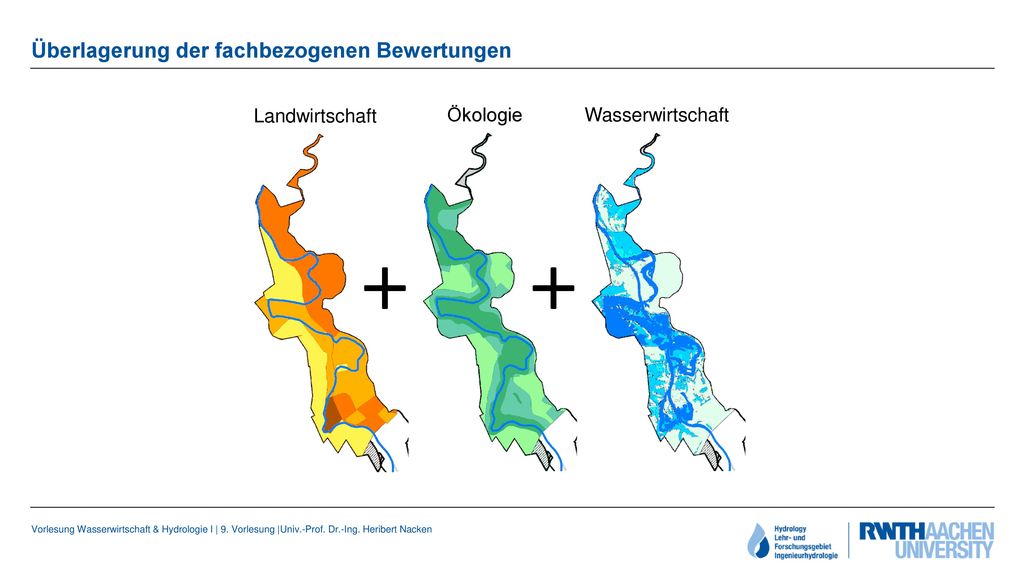

8 Überlagerung der fachbezogenen Bewertungen
Landwirtschaft Ökologie Wasserwirtschaft  

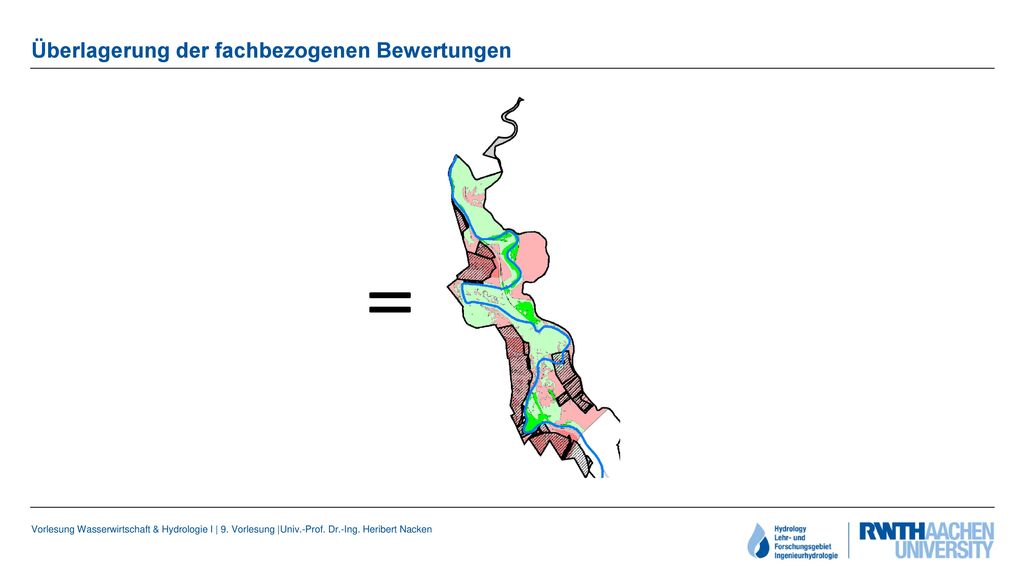

9 Überlagerung der fachbezogenen Bewertungen


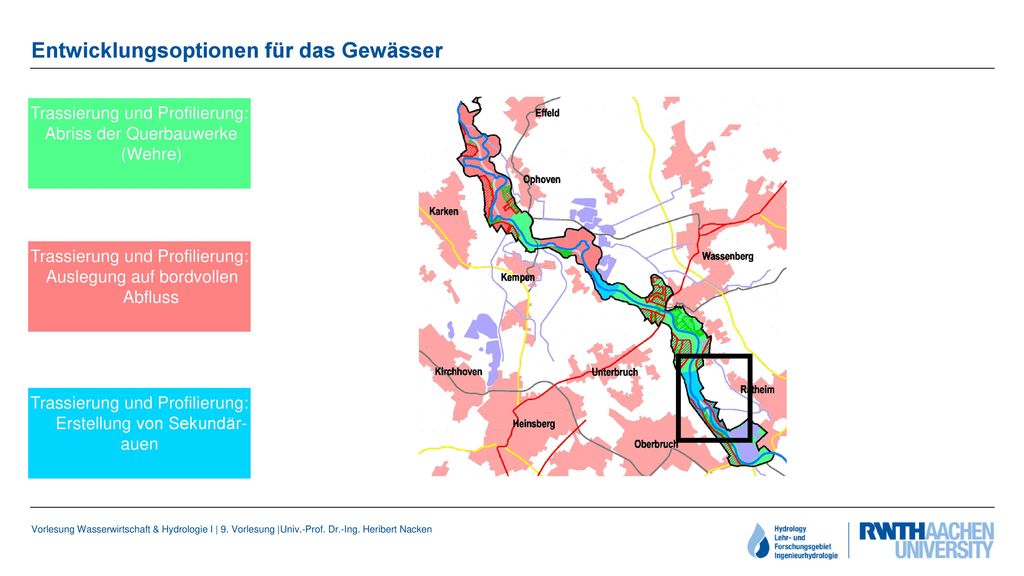

10 Entwicklungsoptionen für das Gewässer
Trassierung und Profilierung: Abriss der Querbauwerke (Wehre) Trassierung und Profilierung: Auslegung auf bordvollen Abfluss Trassierung und Profilierung: Erstellung von Sekundär- auen

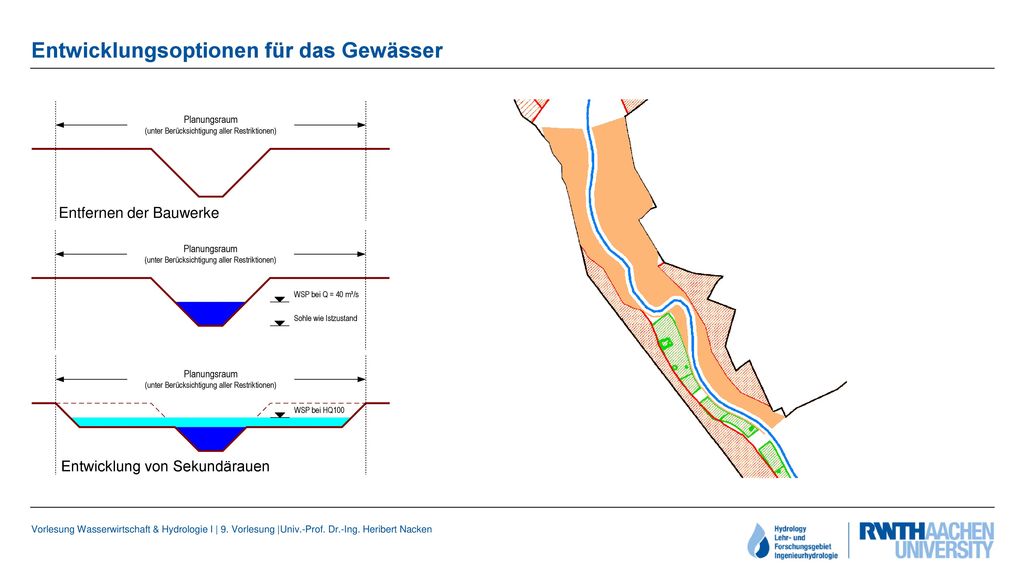

11 Entwicklungsoptionen für das Gewässer
Entfernen der Bauwerke Entwicklung von Sekundärauen

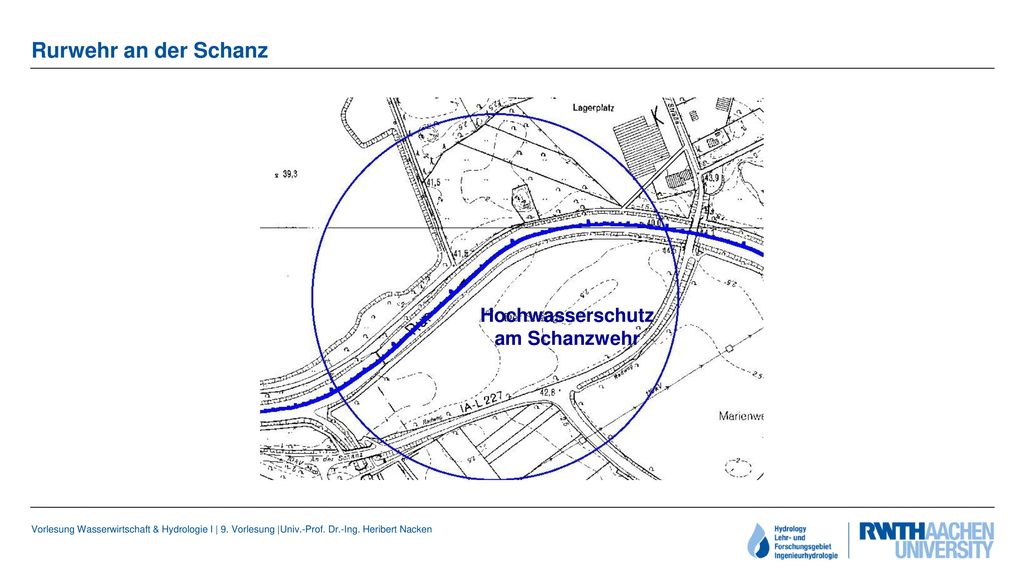

12 Hochwasserschutz am Schanzwehr
Rurwehr an der Schanz Hochwasserschutz am Schanzwehr

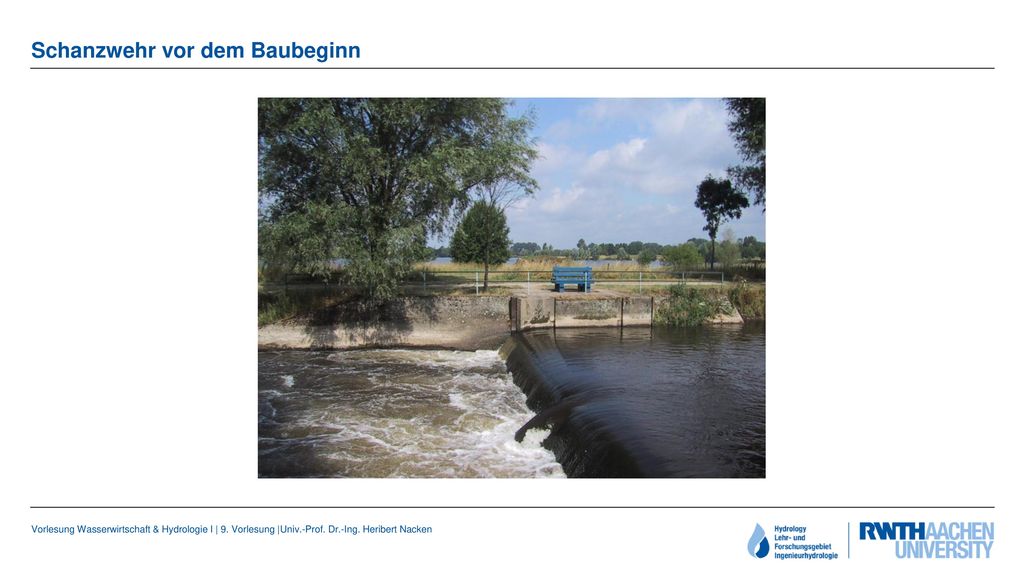

13 Schanzwehr vor dem Baubeginn

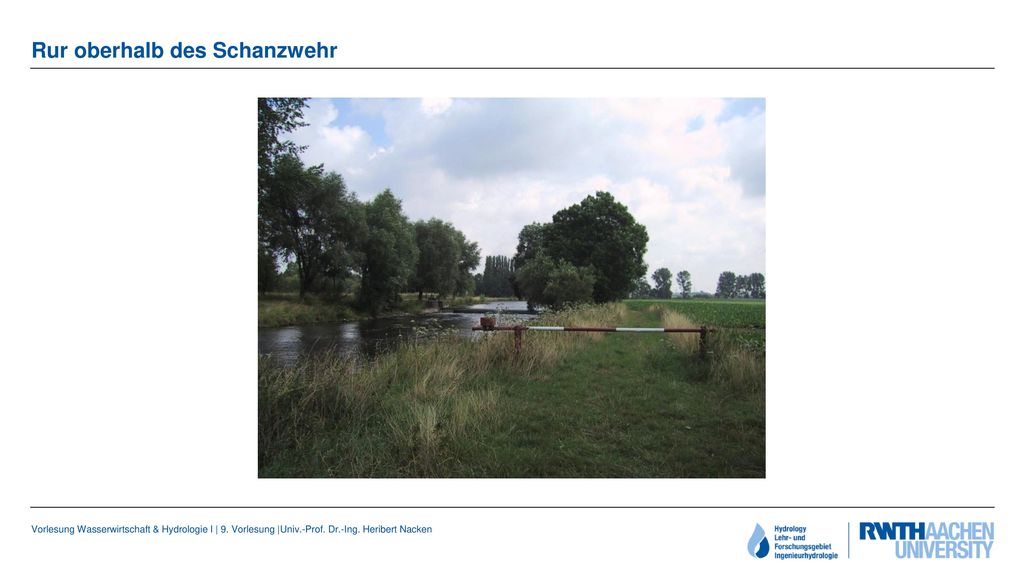

14 Rur oberhalb des Schanzwehr

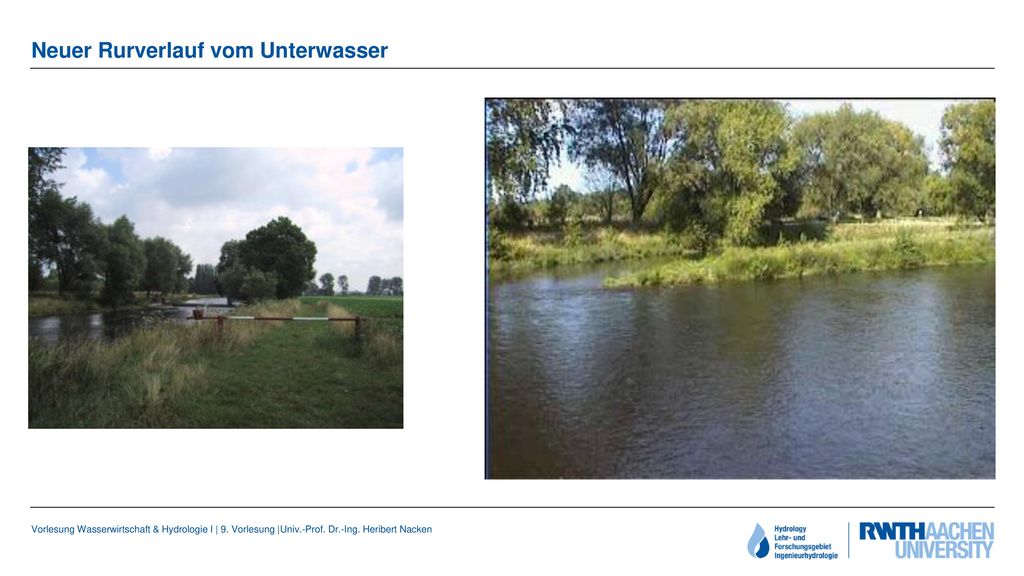

15 Neuer Rurverlauf vom Unterwasser

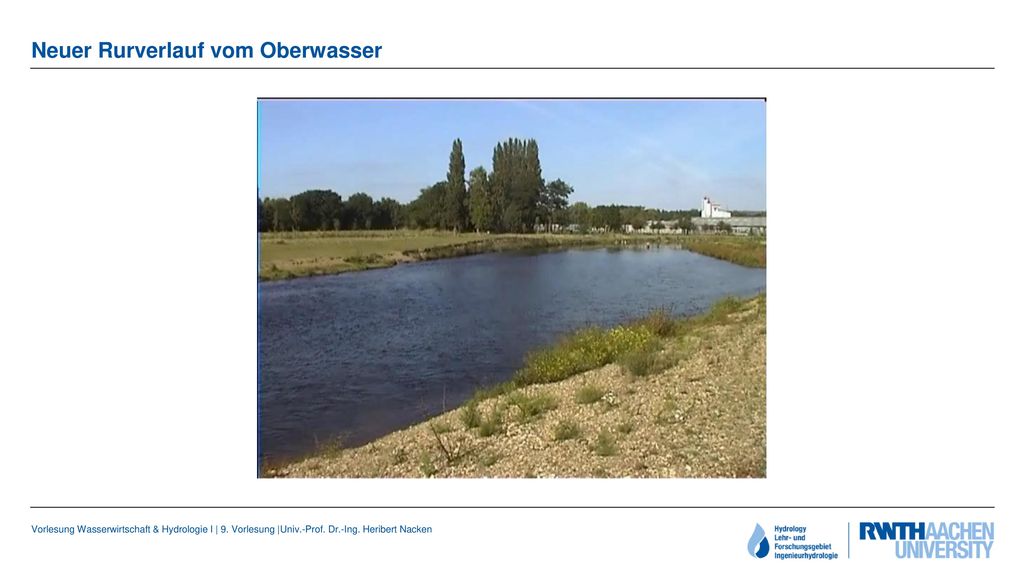

16 Neuer Rurverlauf vom Oberwasser

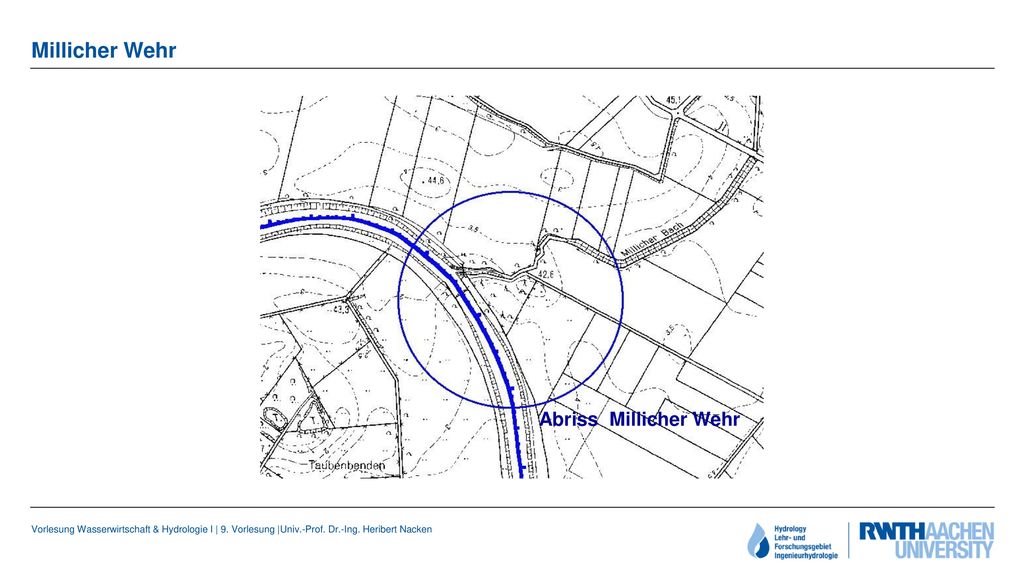

17 Millicher Wehr Abriss Millicher Wehr

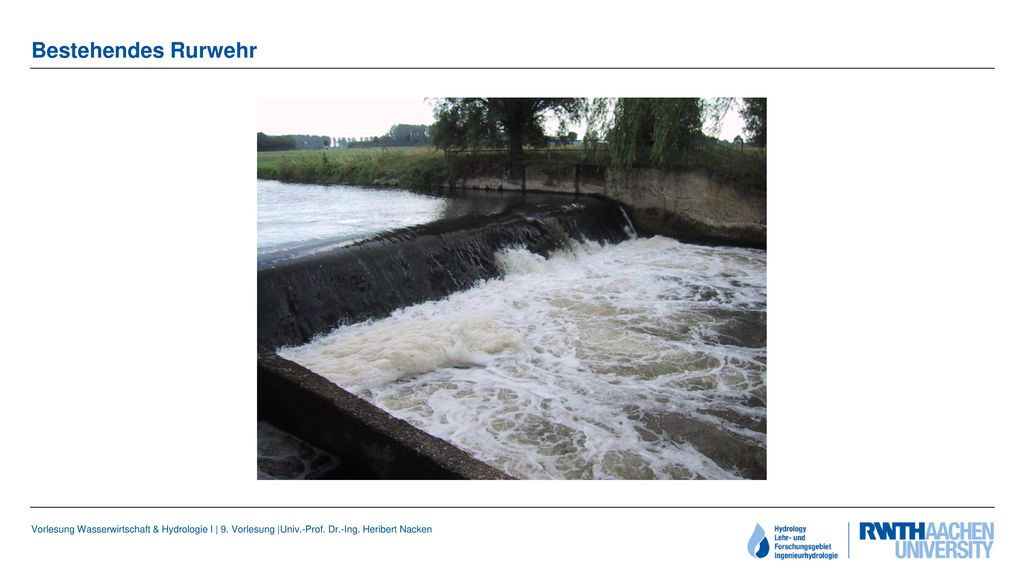

18 Bestehendes Rurwehr

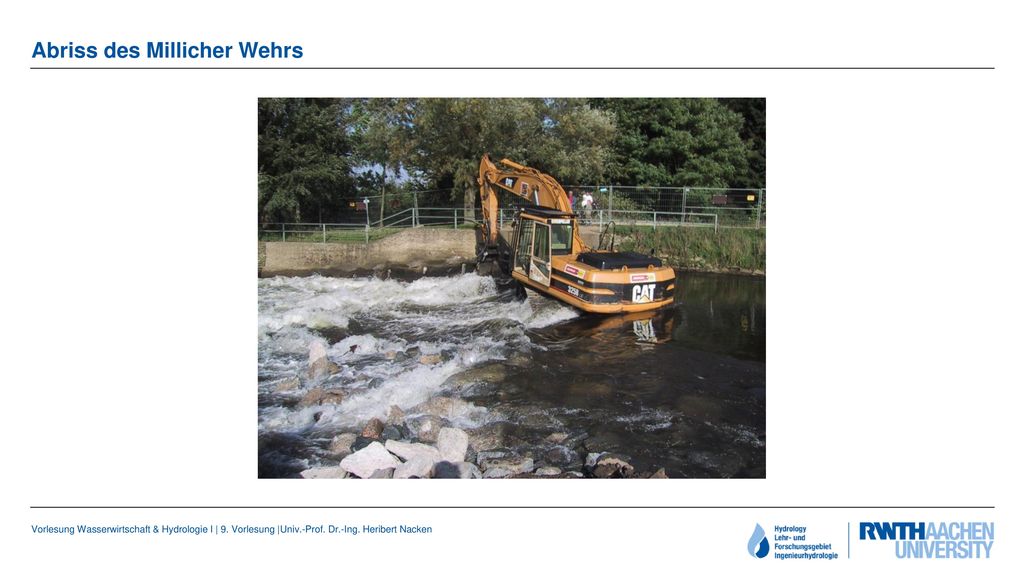

19 Abriss des Millicher Wehrs

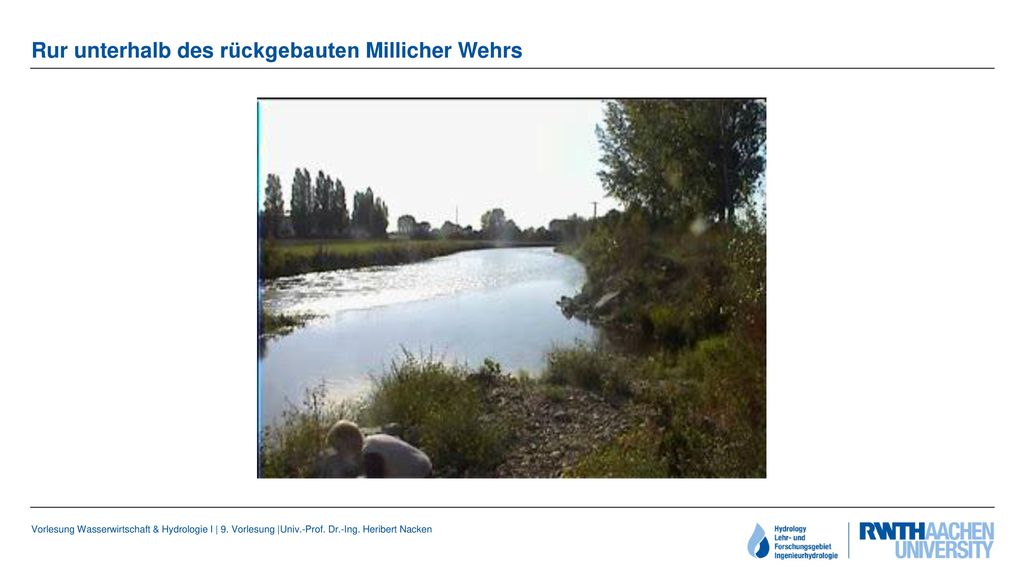

20 Rur unterhalb des rückgebauten Millicher Wehrs

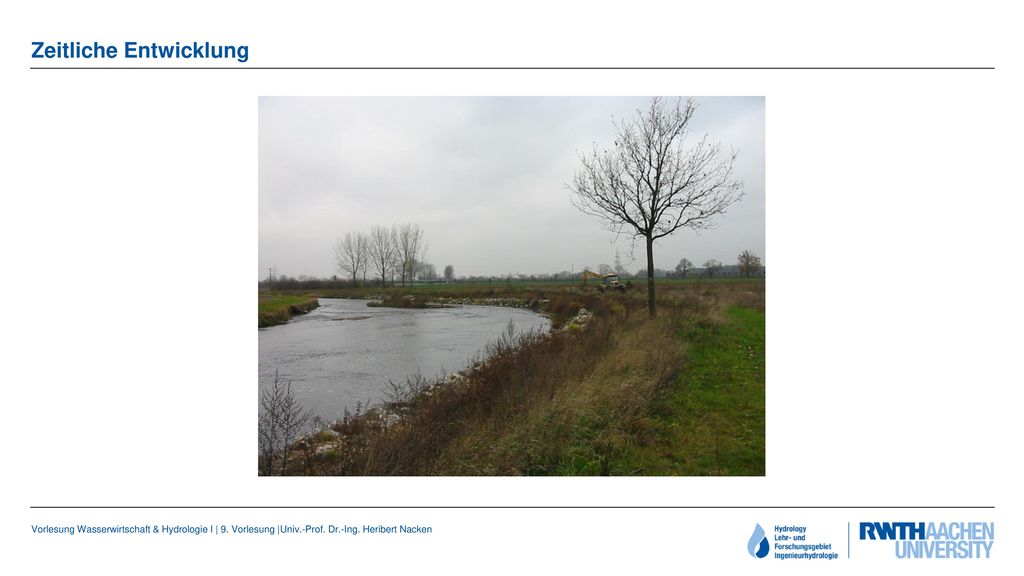

21 Zeitliche Entwicklung

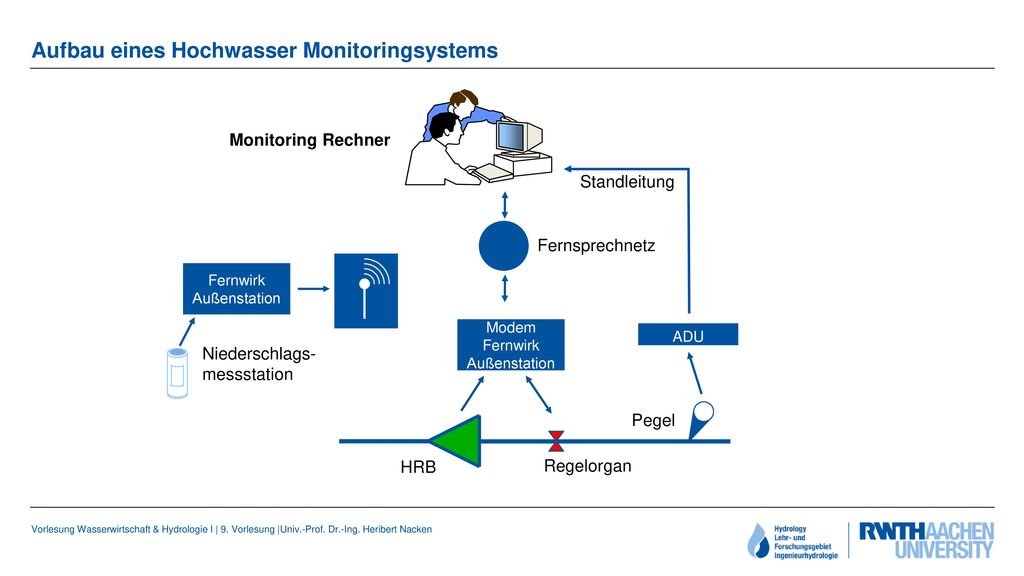

22 Aufbau eines Hochwasser Monitoringsystems
Monitoring Rechner Standleitung Fernsprechnetz Fernwirk Außenstation Modem Fernwirk Außenstation ADU Niederschlags-messstation Pegel HRB Regelorgan

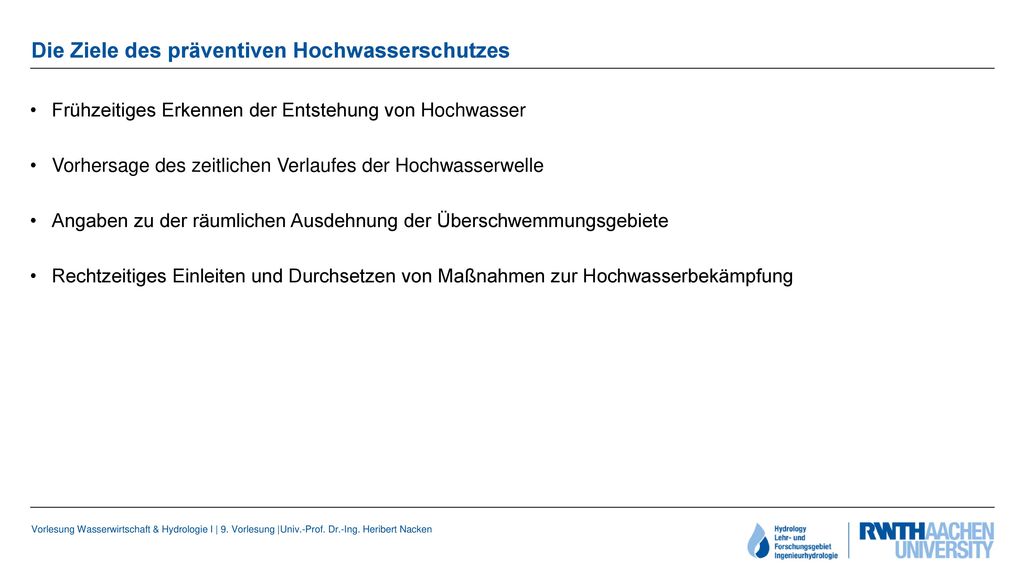

23 Die Ziele des präventiven Hochwasserschutzes
Frühzeitiges Erkennen der Entstehung von Hochwasser Vorhersage des zeitlichen Verlaufes der Hochwasserwelle Angaben zu der räumlichen Ausdehnung der Überschwemmungsgebiete Rechtzeitiges Einleiten und Durchsetzen von Maßnahmen zur Hochwasserbekämpfung

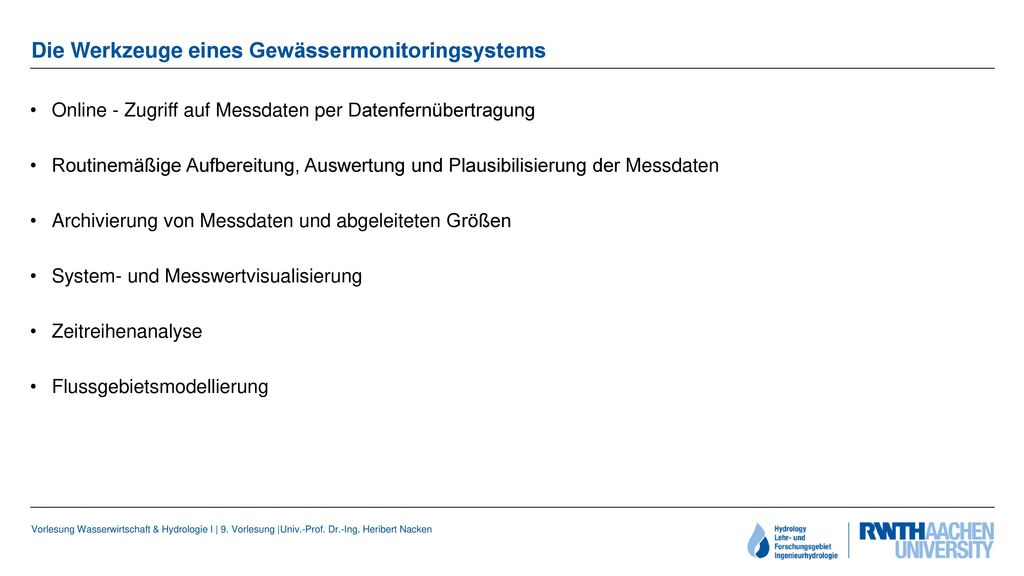

24 Die Werkzeuge eines Gewässermonitoringsystems
Online - Zugriff auf Messdaten per Datenfernübertragung Routinemäßige Aufbereitung, Auswertung und Plausibilisierung der Messdaten Archivierung von Messdaten und abgeleiteten Größen System- und Messwertvisualisierung Zeitreihenanalyse Flussgebietsmodellierung

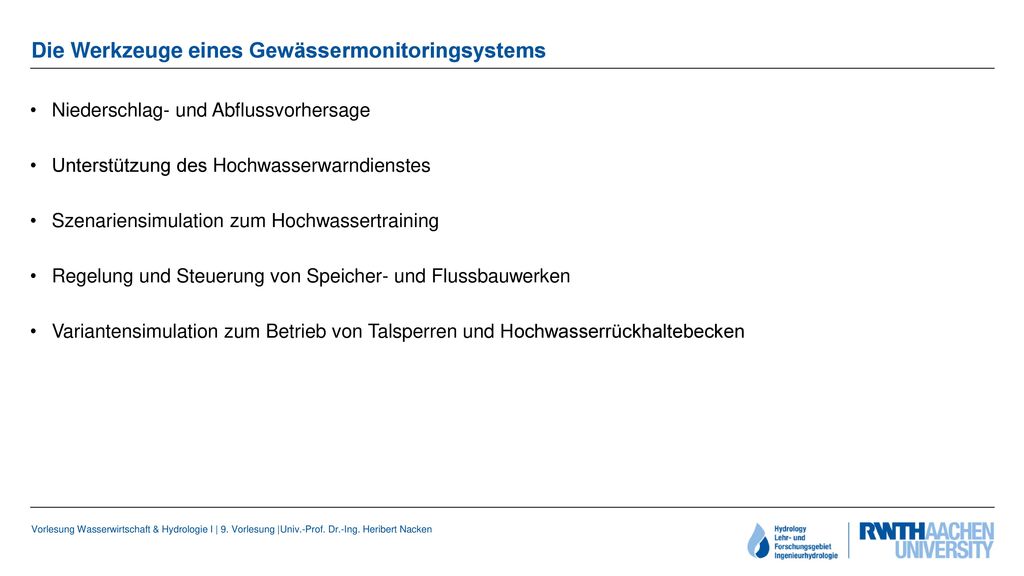

25 Die Werkzeuge eines Gewässermonitoringsystems
Niederschlag- und Abflussvorhersage Unterstützung des Hochwasserwarndienstes Szenariensimulation zum Hochwassertraining Regelung und Steuerung von Speicher- und Flussbauwerken Variantensimulation zum Betrieb von Talsperren und Hochwasserrückhaltebecken

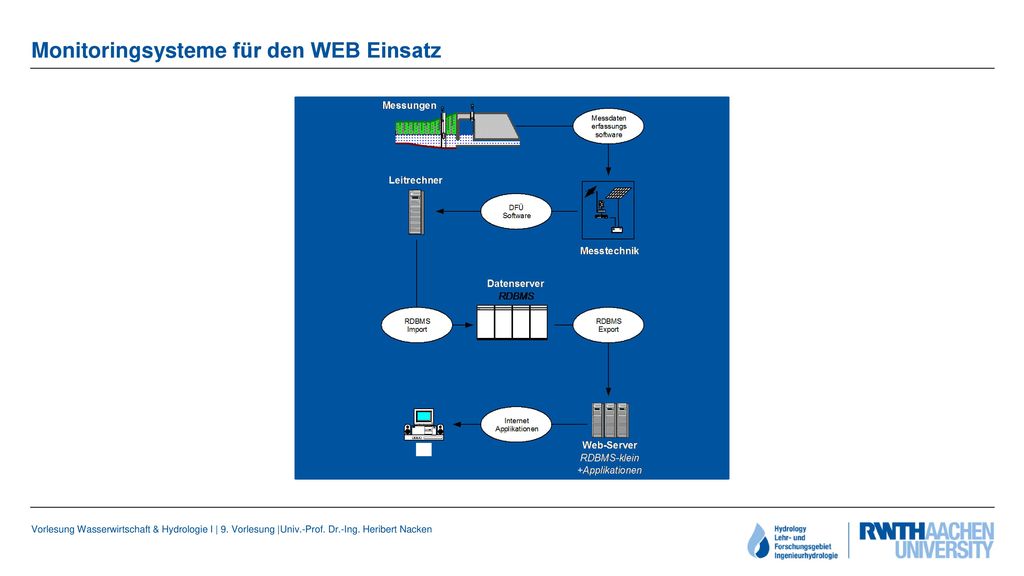

26 Monitoringsysteme für den WEB Einsatz
