1

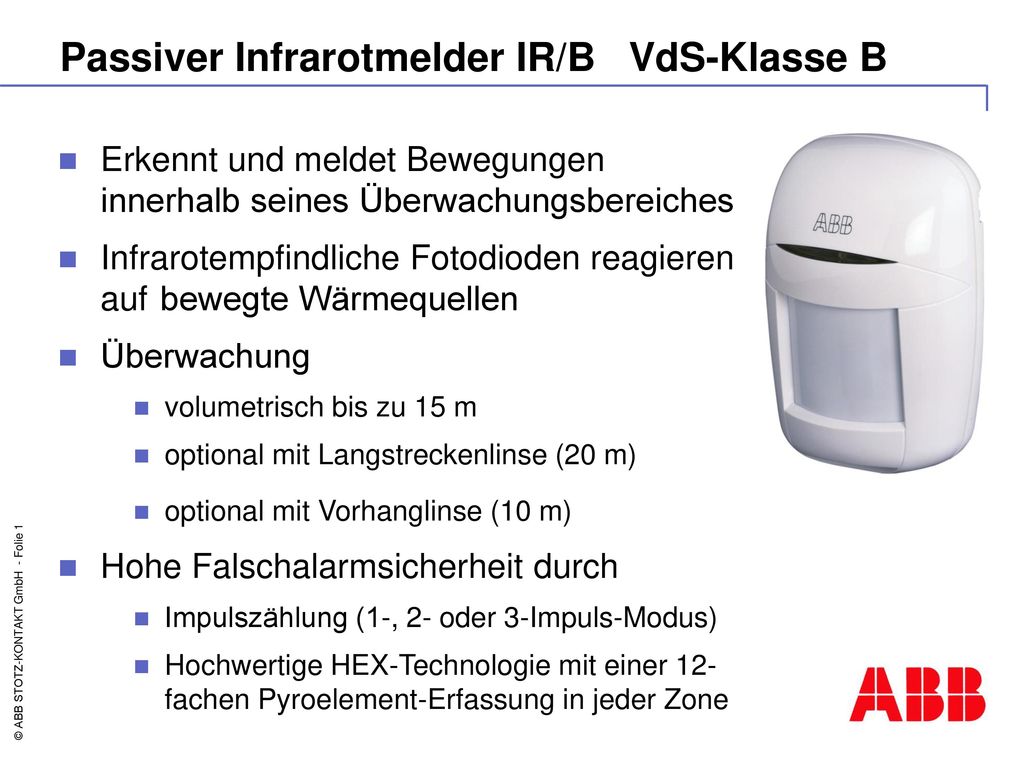

Passiver Infrarotmelder IR/B VdS-Klasse B
Erkennt und meldet Bewegungen innerhalb seines Überwachungsbereiches Infrarotempfindliche Fotodioden reagieren auf bewegte Wärmequellen Überwachung volumetrisch bis zu 15 m optional mit Langstreckenlinse (20 m) optional mit Vorhanglinse (10 m) Hohe Falschalarmsicherheit durch Impulszählung (1-, 2- oder 3-Impuls-Modus) Hochwertige HEX-Technologie mit einer 12-fachen Pyroelement-Erfassung in jeder Zone
2
Passiver Infrarotmelder IR/B

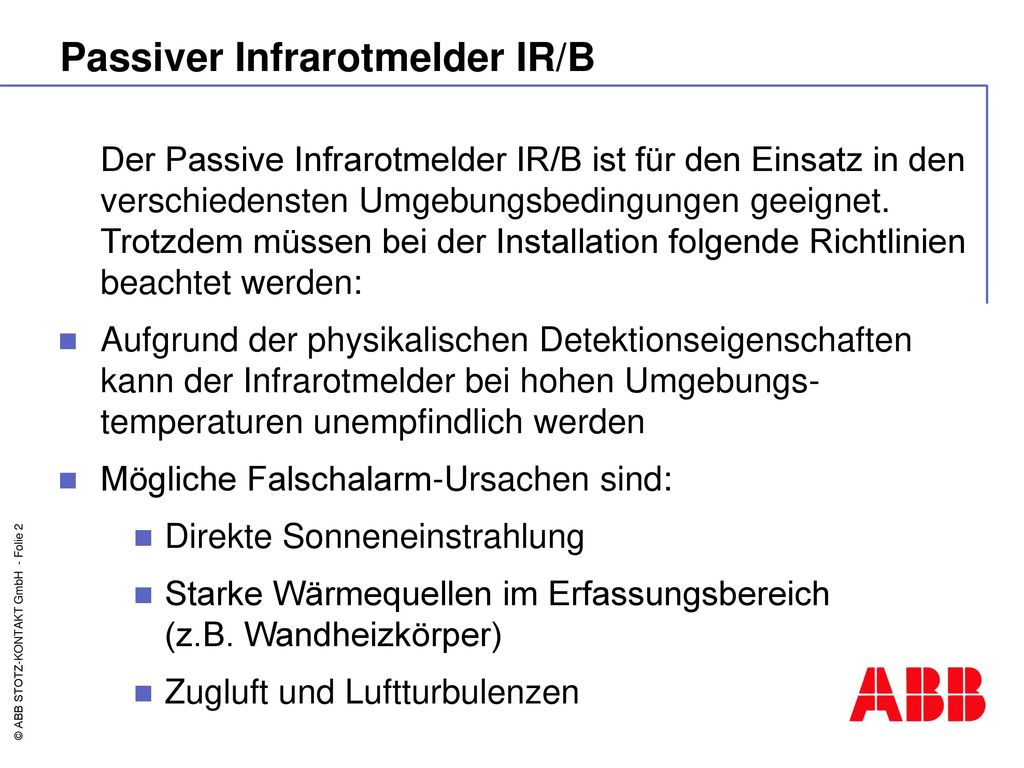

Der Passive Infrarotmelder IR/B ist für den Einsatz in den verschiedensten Umgebungsbedingungen geeignet. Trotzdem müssen bei der Installation folgende Richtlinien beachtet werden: Aufgrund der physikalischen Detektionseigenschaften kann der Infrarotmelder bei hohen Umgebungs-temperaturen unempfindlich werden Mögliche Falschalarm-Ursachen sind: Direkte Sonneneinstrahlung Starke Wärmequellen im Erfassungsbereich (z.B. Wandheizkörper) Zugluft und Luftturbulenzen
3
Technische Daten Betriebsspannung 9 … 16 V DC Stromaufnahme 8 mA
Gehtest-LED: Interne Aktivierung (DIP-Schalter) oder +12 V an den Test-Eingang Temperaturbereich -10°C bis +55°C Nur für Innenräume Alarmausgang Potentialfreier Öffner mit 10 Ohm Reihenschutzwiderstand Sabotagekontakt Potentialfreier Öffner Maße (H x B X T) 98 x 69 x 48 mm VdS-Klasse B G
4
Passiver Infrarotmelder IR/B
Selbsttest Periodischer Selbsttest (interner Gerätetest) Test der Versorgungsspannung PIR-Empfindlichkeitseinstellung 10 x 10 m 15 x 15 m Montageöffnungen für Wand- oder Eckmontage und Montagewinkel MW Langstreckenlinsen-Set IR/BL Vorhanglinsen-Set IR/VL
5
Anschlussbild Der Abschlusswiderstand ist jeweils im letzen Melder einer Meldergruppe bzw. Sabotagegruppe einzuschleifen.
6
Überwachungsbereich Volumetrisch Vorhang Langstrecke Draufsicht
Seitenansicht Seitenansicht Seitenansicht
7

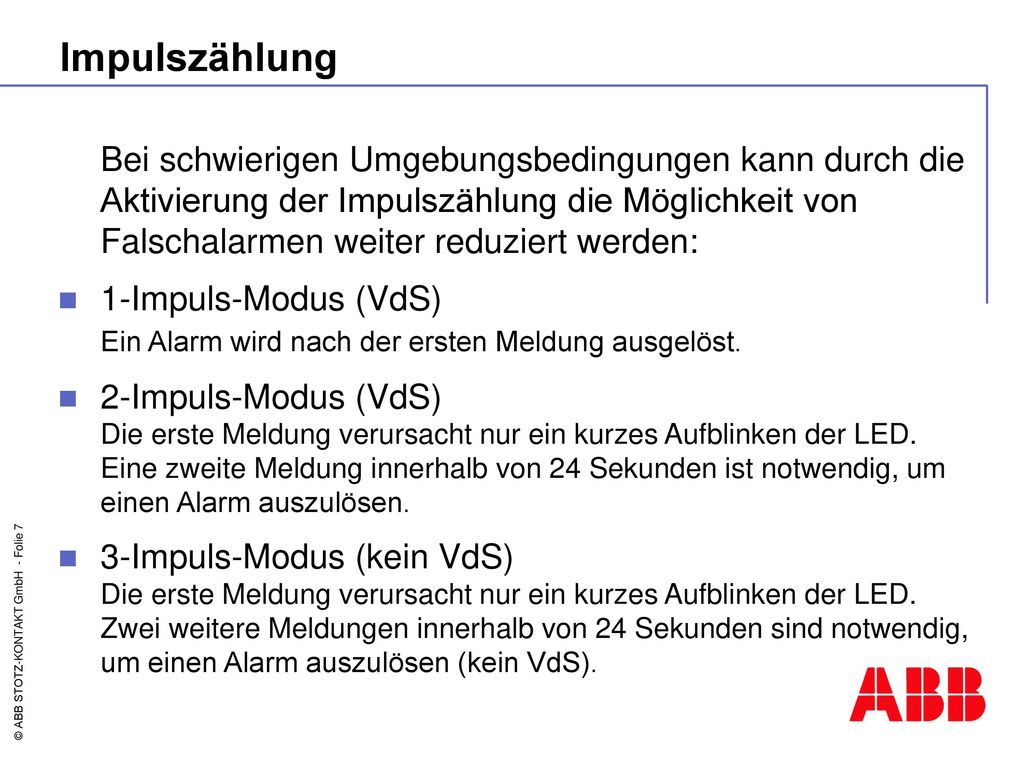

Impulszählung Bei schwierigen Umgebungsbedingungen kann durch die Aktivierung der Impulszählung die Möglichkeit von Falschalarmen weiter reduziert werden: 1-Impuls-Modus (VdS) Ein Alarm wird nach der ersten Meldung ausgelöst. 2-Impuls-Modus (VdS) Die erste Meldung verursacht nur ein kurzes Aufblinken der LED. Eine zweite Meldung innerhalb von 24 Sekunden ist notwendig, um einen Alarm auszulösen. 3-Impuls-Modus (kein VdS) Die erste Meldung verursacht nur ein kurzes Aufblinken der LED. Zwei weitere Meldungen innerhalb von 24 Sekunden sind notwendig, um einen Alarm auszulösen (kein VdS).
8
Passiver Infrarotmelder IR/B

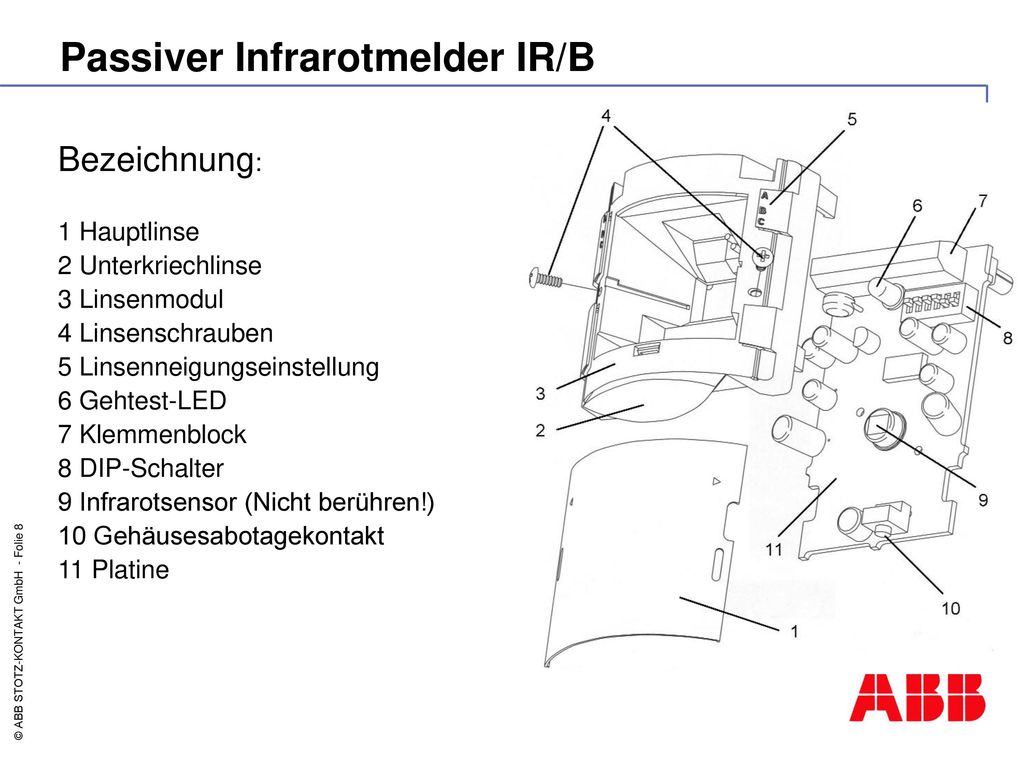

Bezeichnung: 1 Hauptlinse 2 Unterkriechlinse 3 Linsenmodul 4 Linsenschrauben 5 Linsenneigungseinstellung 6 Gehtest-LED 7 Klemmenblock 8 DIP-Schalter 9 Infrarotsensor (Nicht berühren!) 10 Gehäusesabotagekontakt 11 Platine
9
Passiver Infrarotmelder IR/B

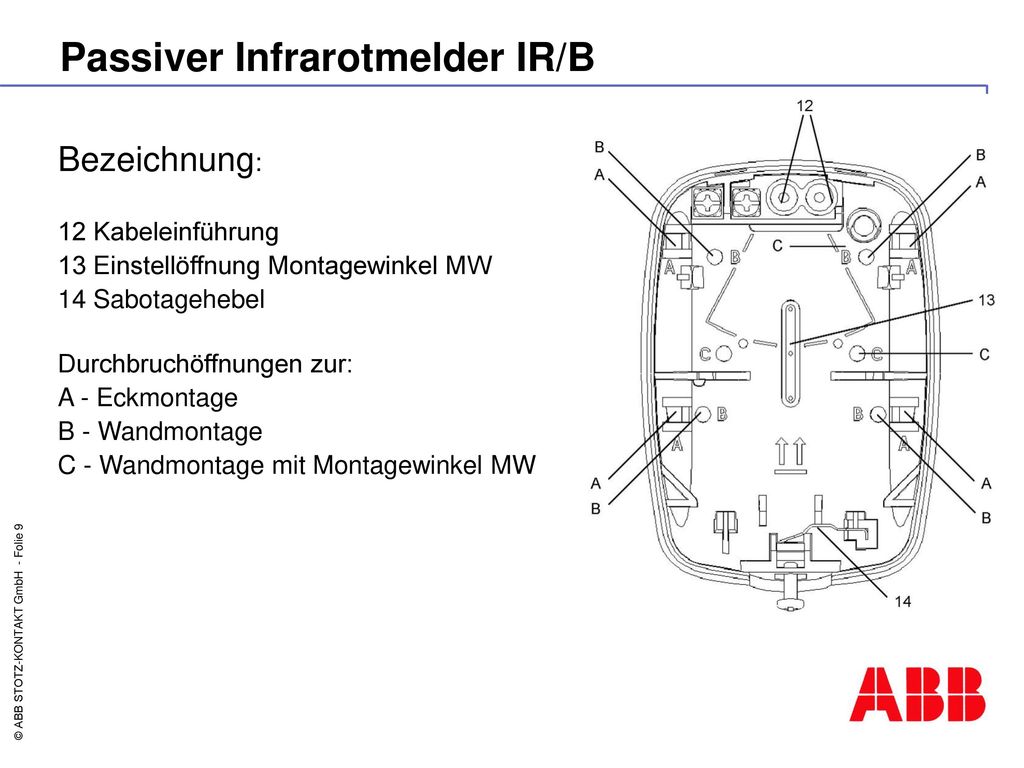

Bezeichnung: 12 Kabeleinführung 13 Einstellöffnung Montagewinkel MW 14 Sabotagehebel Durchbruchöffnungen zur: A - Eckmontage B - Wandmontage C - Wandmontage mit Montagewinkel MW
10

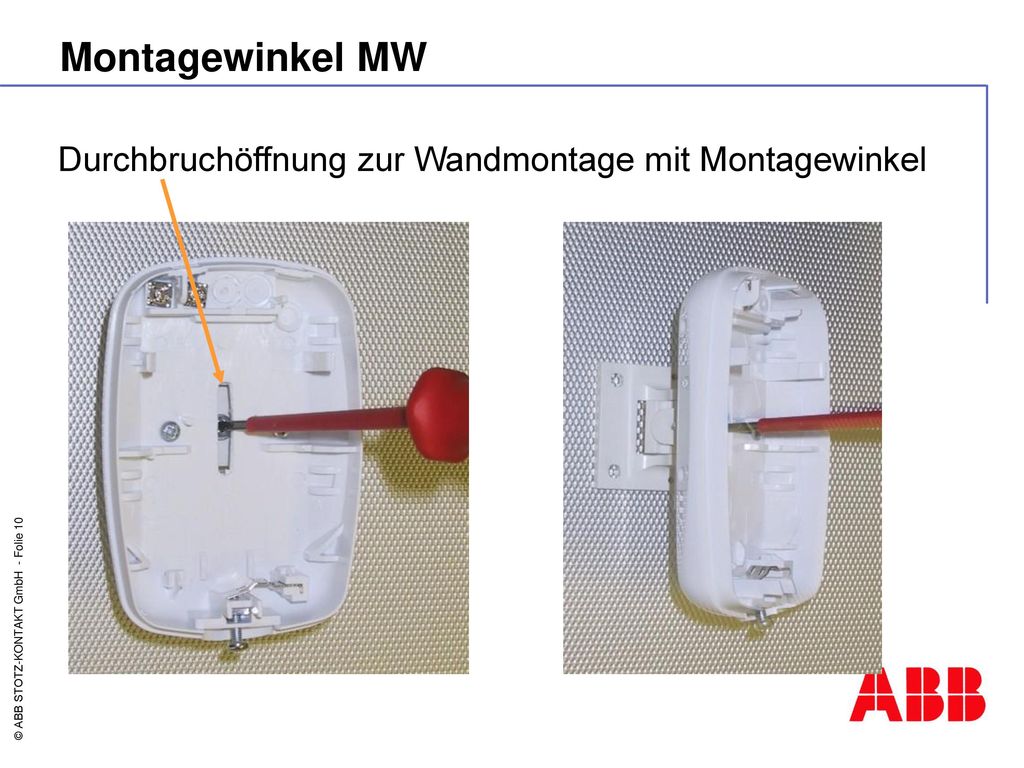

Montagewinkel MW Durchbruchöffnung zur Wandmontage mit Montagewinkel
