1 Kleinwindkraftanlage an der Gesamtschule Am Lauerhaas

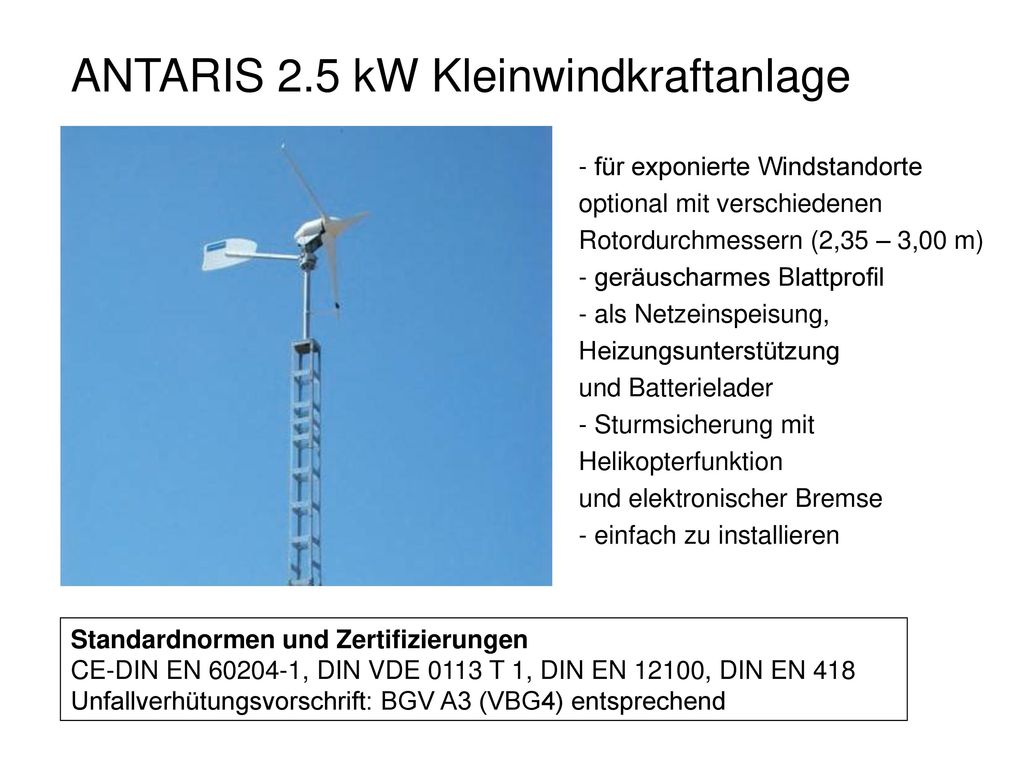

2 ANTARIS 2.5 kW Kleinwindkraftanlage
- für exponierte Windstandorte optional mit verschiedenen Rotordurchmessern (2,35 – 3,00 m) - geräuscharmes Blattprofil - als Netzeinspeisung, Heizungsunterstützung und Batterielader - Sturmsicherung mit Helikopterfunktion und elektronischer Bremse - einfach zu installieren Standardnormen und Zertifizierungen CE-DIN EN , DIN VDE 0113 T 1, DIN EN 12100, DIN EN 418 Unfallverhütungsvorschrift: BGV A3 (VBG4) entsprechend

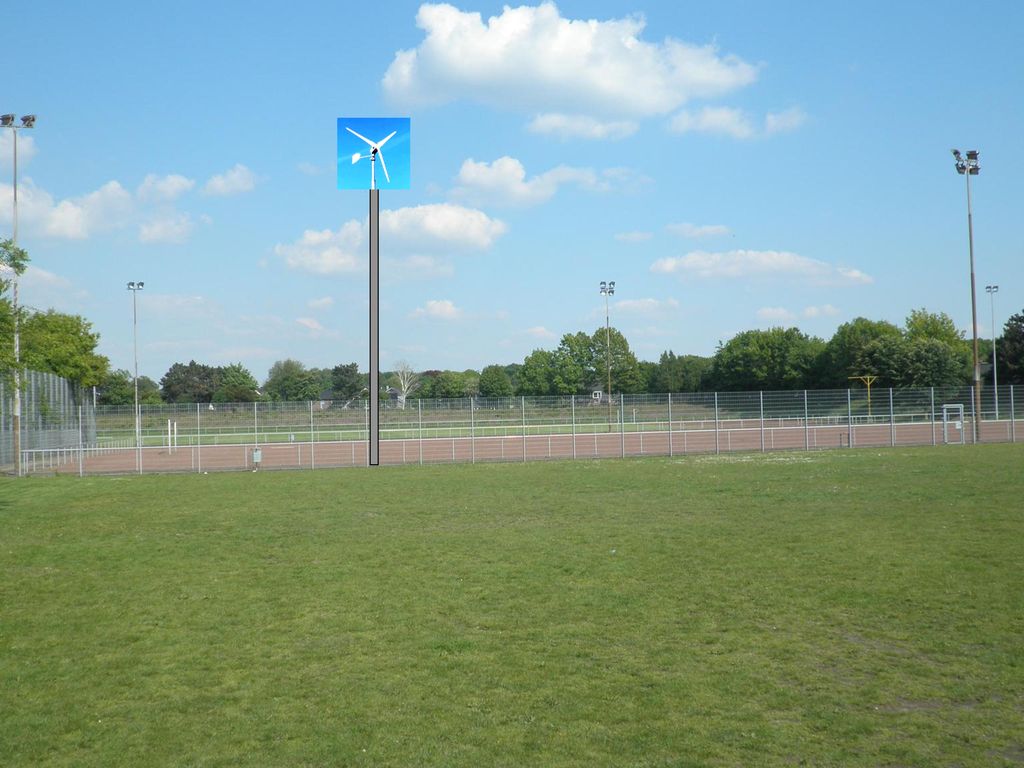

3 Unser Standort

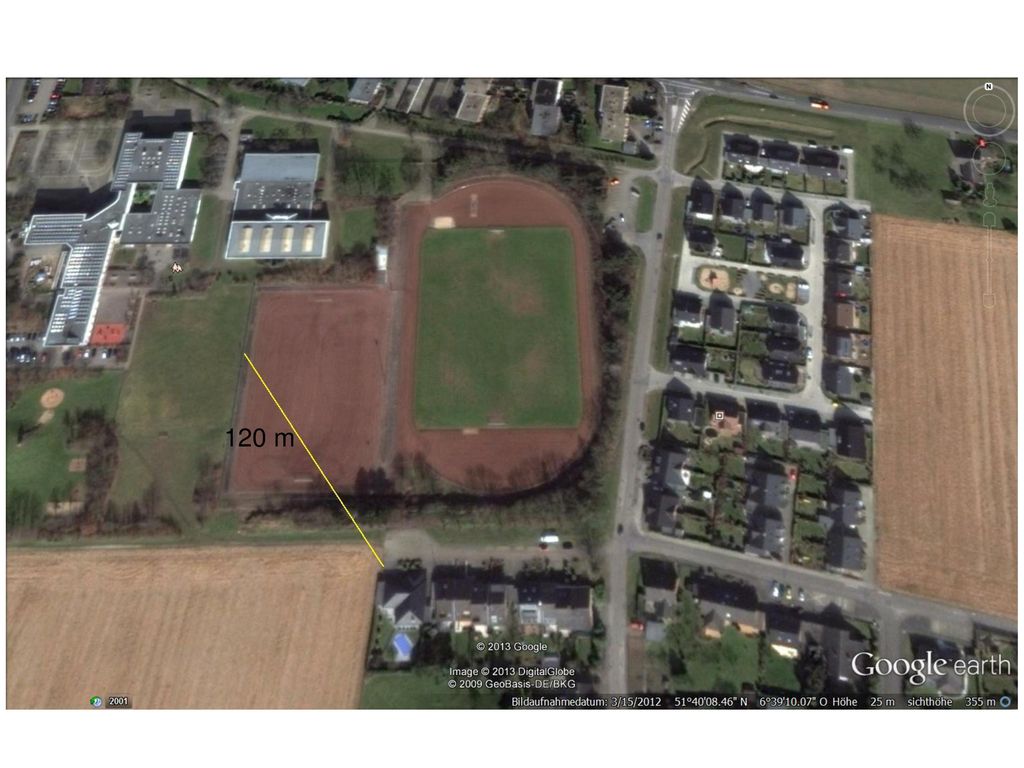

4 120 m

5

6 Schallentwicklung

7

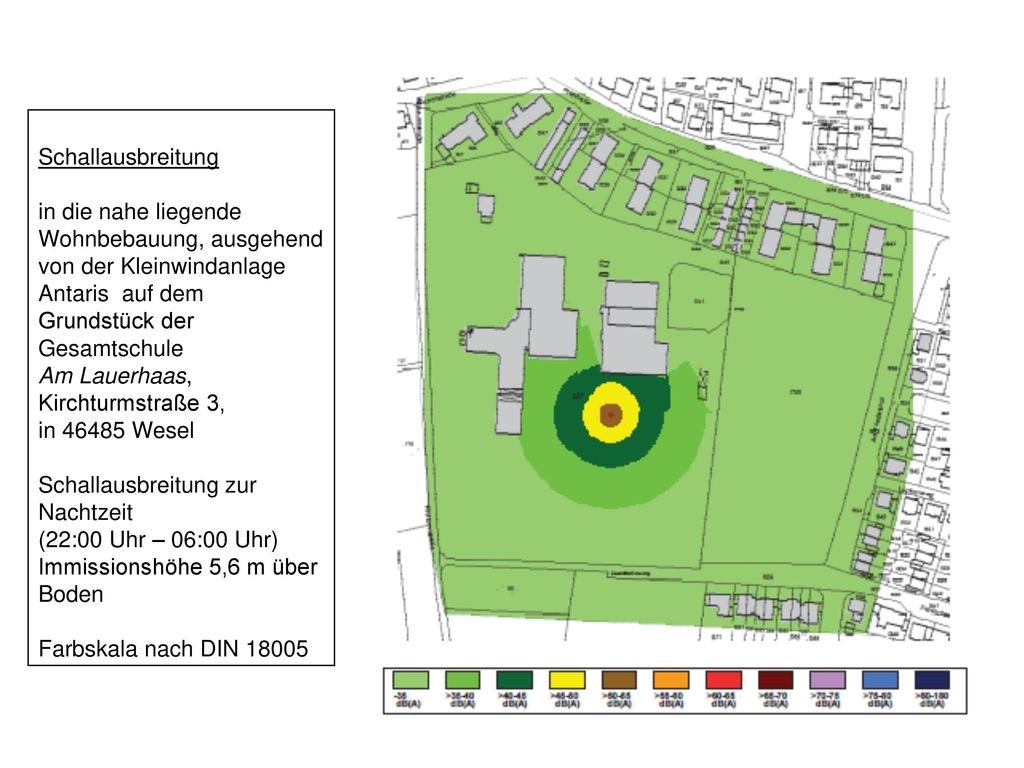

8 Schallausbreitung in die nahe liegende Wohnbebauung, ausgehend von der Kleinwindanlage Antaris auf dem Grundstück der Gesamtschule Am Lauerhaas, Kirchturmstraße 3, in Wesel Schallausbreitung zur Nachtzeit (22:00 Uhr – 06:00 Uhr) Immissionshöhe 5,6 m über Boden Farbskala nach DIN 18005

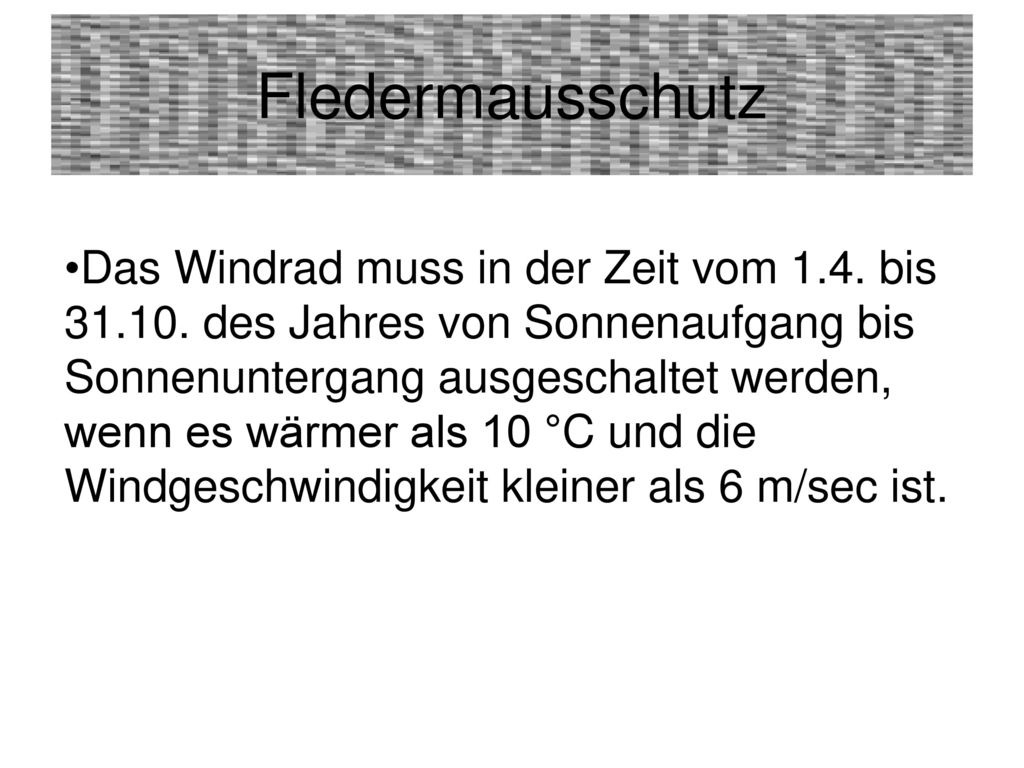

9 Fledermausschutz Das Windrad muss in der Zeit vom 1.4. bis des Jahres von Sonnenaufgang bis Sonnenuntergang ausgeschaltet werden, wenn es wärmer als 10 °C und die Windgeschwindigkeit kleiner als 6 m/sec ist.

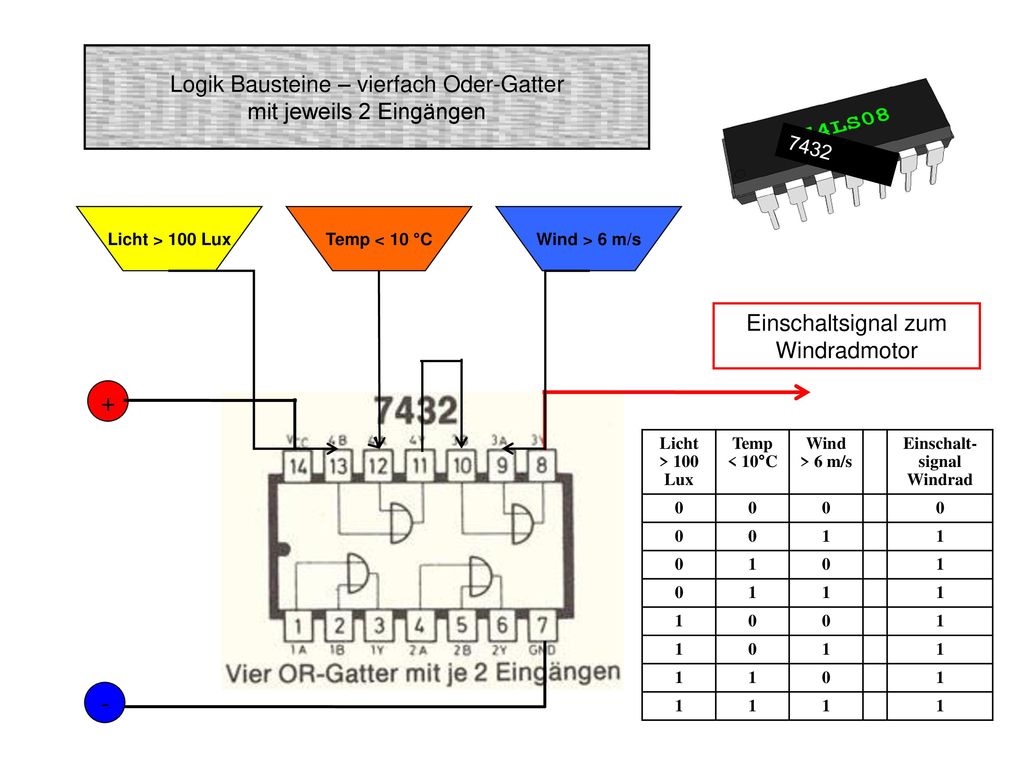

10 Logik Bausteine – vierfach Oder-Gatter mit jeweils 2 Eingängen
7432 Licht > 100 Lux Temp < 10 °C Wind > 6 m/s Einschaltsignal zum Windradmotor + Licht > 100 Lux Temp < 10°C Wind > 6 m/s Einschalt- signal Windrad 1 -

11

12

13 Temperatursteuerung mit dem Operationsverstärker LM358
+ Temperatursignal zum Logikbaustein 3 Ω K 1 Ω K 1 8 9,5 kΩ bei 10°C 1 4 2 ϑ 9,5 kΩ Schwellwert -

14

15

16

17

18

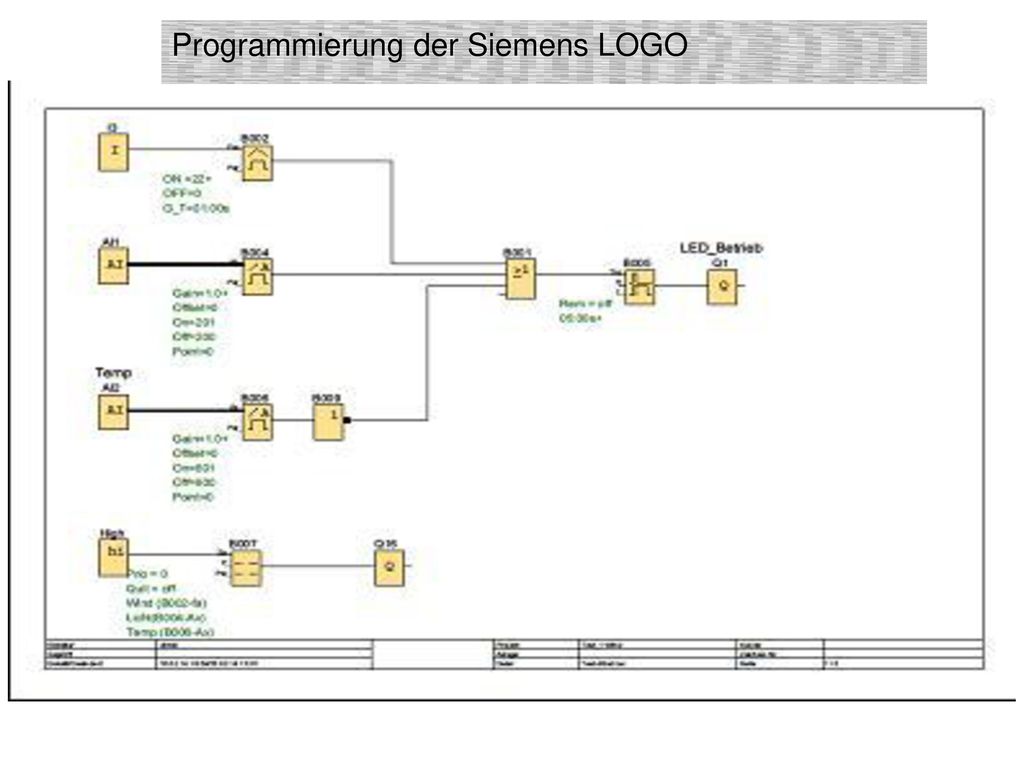

19 Programmierung der Siemens LOGO
