Inverses Pendel André Wilhelm Thu Ha Dang
2

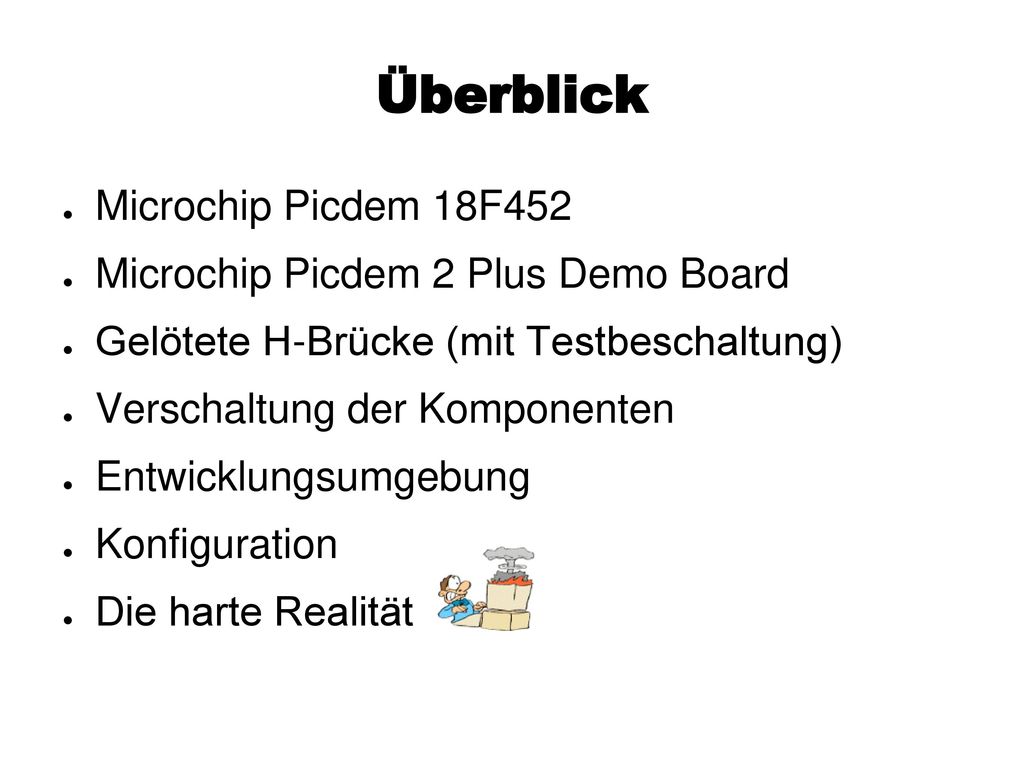

Überblick Microchip Picdem 18F452 Microchip Picdem 2 Plus Demo Board
Gelötete H-Brücke (mit Testbeschaltung) Verschaltung der Komponenten Entwicklungsumgebung Konfiguration Die harte Realität
3
Microchip Picdem 18F452
4
Picdem 2 Plus Demo Board
5
H-Brücke (Schaltung)
6
Verschaltung der Komponenten
7
Verkabelter Aufbau
8
Entwicklungsumgebung

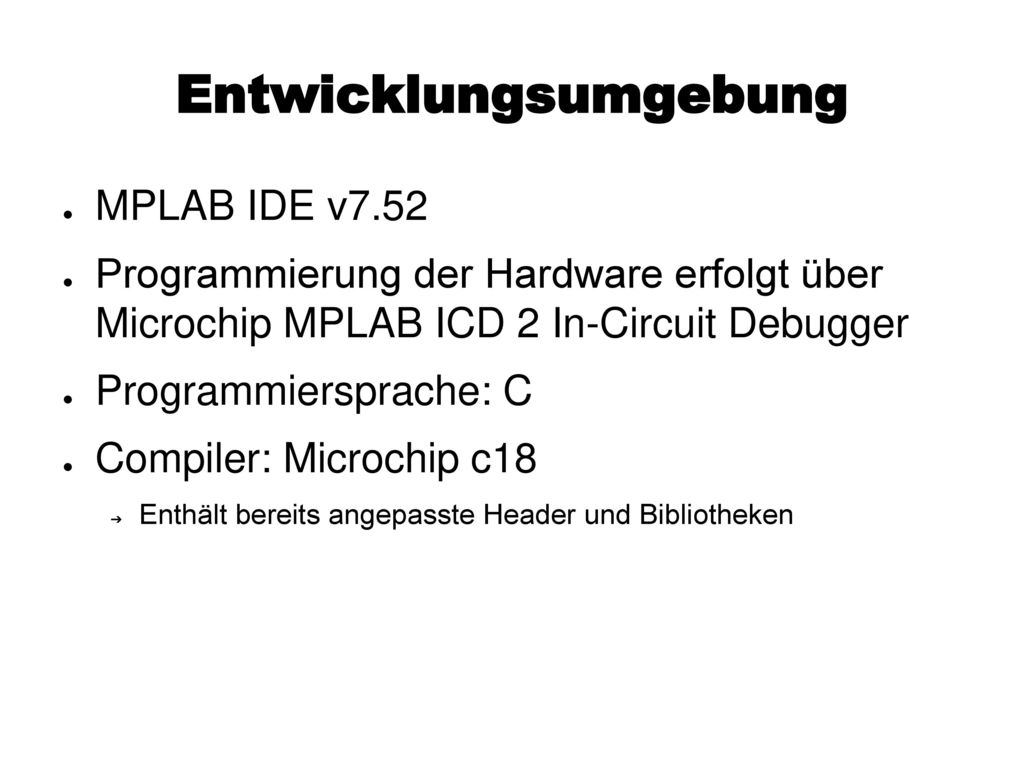

MPLAB IDE v7.52 Programmierung der Hardware erfolgt über Microchip MPLAB ICD 2 In-Circuit Debugger Programmiersprache: C Compiler: Microchip c18 Enthält bereits angepasste Header und Bibliotheken
9
Entwicklungsumgebung
10

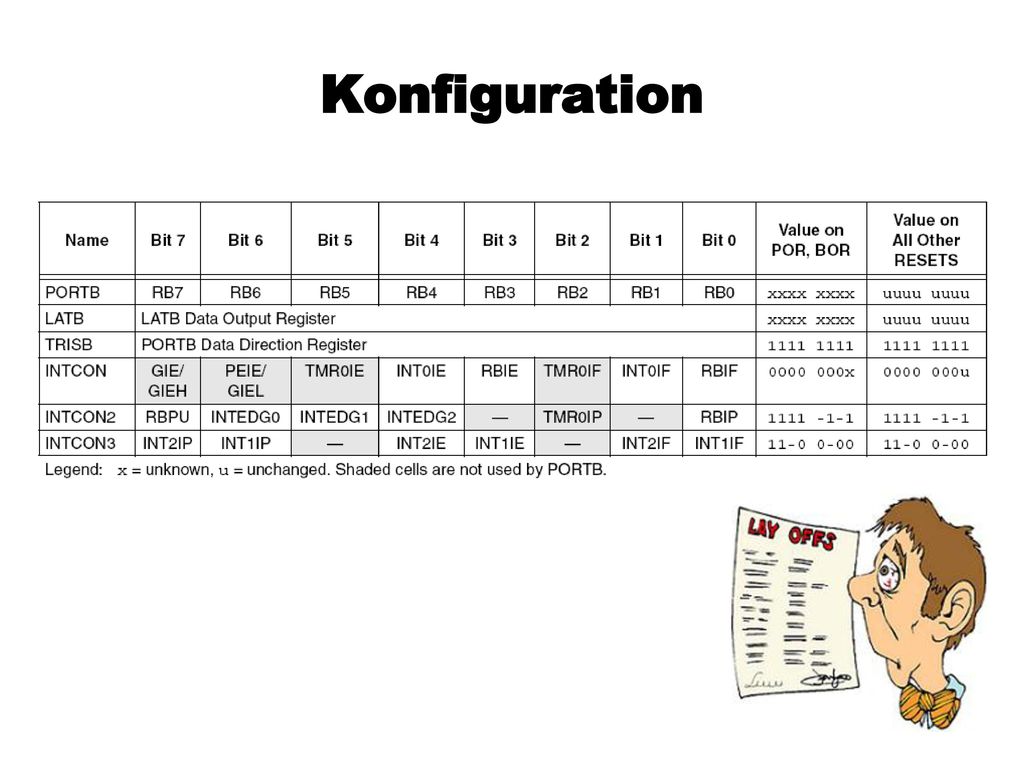

Konfiguration
11
Realisation Motorsteuerung mittels Pulsweitenmodulation
Mitgelieferte Funktion SetDCPWM1(dc) aus pwm.h 10bit, also Werte von 0 bis 1023 Positions- bzw. Winkelbestimmung durch Registrierung der Motorinterrupts 504 Löcher beim Pendelmotor, ergibt bei 2 Sensoren mit Taktflanken-Toggle 2016 Interrupts pro Umdrehung Timer zur Ablaufsteuerung/Regelung, ein TMR0-Interrupt erfolgt alle 13,1064ms
12
Historie Aufwärmübungen Zentrierung Einschwingen Randabbruchbedingung
Berechnung der Winkeländerung In Timerinterruptroutine Regler P-Regler PI-Regler PID-Regler
13
Probleme H-Brücke funktioniert nur mit mind. 12 Volt Reibung
Lösung mit PWM-Offset Echtzeitsystem Transparenz Instabilität Verletzungsgefahr
14
Probleme Ergebnis der Regler ungenügend (evtl. Ansatz mit Fuzzy-Reglern?) Berechnung der Schlittenposition fehlerhaft Interruptblockierung? Displayansteuerung hat nicht funktioniert
15
Eine kleine Vorführung
Zentrierung Regler
16
Noch Fragen? ENDE
