Überblick/Overview Wiederholung des Bordnetzaufbaus

Präsentation zum Thema: "Überblick/Overview Wiederholung des Bordnetzaufbaus"—  Präsentation transkript:

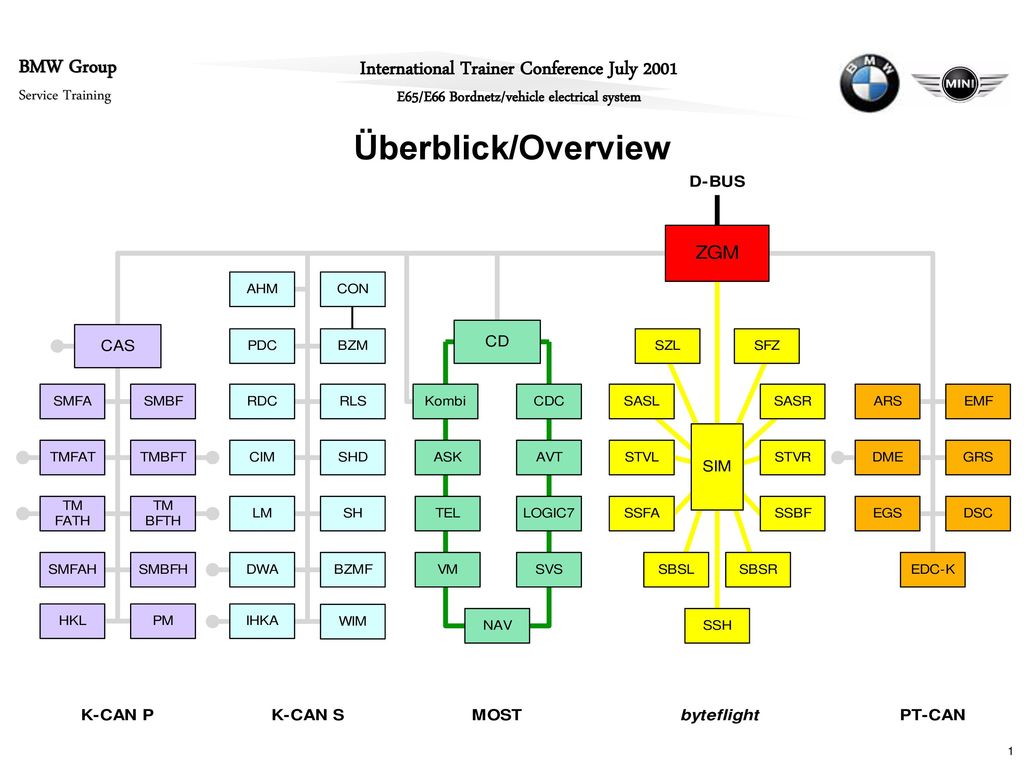

1 Überblick/Overview Wiederholung des Bordnetzaufbaus
Überleitung zu den Sub-Bussen K-Bus TAGE (Türaußengriffelektronik) K-Bus Fahrertür (Verbindung zum Schalterblock) K-Bus DWA (Verbindung zur Notstromsirene) M-Bus (Ansteuerung Schrittmotore) CAN TelCommander (Verbindung zwischen Telefon und Phoneboard) I-Bus für Japan (Navi, Telefon, BIT) LoCAN Motor (Verbindung zwischen DME und VALVETRONIC) BSD (Verbindung zwischen DME und Generator bzw. Ölzustandssensor)

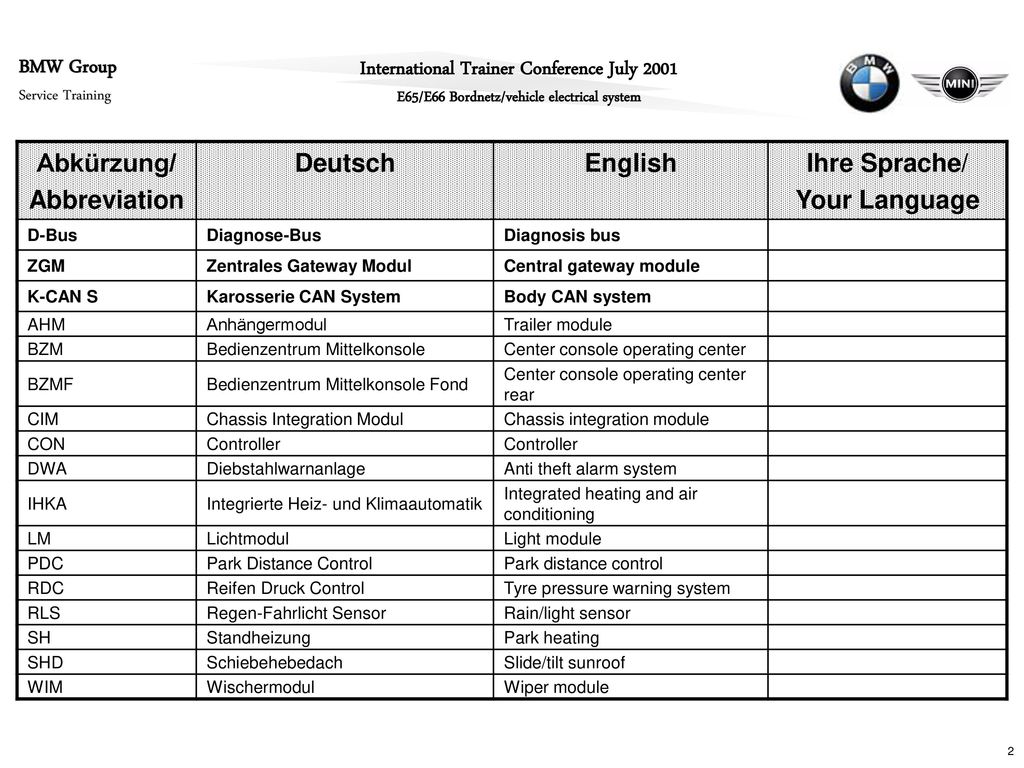

2 Abkürzung/ Abbreviation Deutsch English Ihre Sprache/ Your Language
D-Bus Diagnose-Bus Diagnosis bus ZGM Zentrales Gateway Modul Central gateway module K-CAN S Karosserie CAN System Body CAN system AHM Anhängermodul Trailer module BZM Bedienzentrum Mittelkonsole Center console operating center BZMF Bedienzentrum Mittelkonsole Fond Center console operating center rear CIM Chassis Integration Modul Chassis integration module CON Controller DWA Diebstahlwarnanlage Anti theft alarm system IHKA Integrierte Heiz- und Klimaautomatik Integrated heating and air conditioning LM Lichtmodul Light module PDC Park Distance Control Park distance control RDC Reifen Druck Control Tyre pressure warning system RLS Regen-Fahrlicht Sensor Rain/light sensor SH Standheizung Park heating SHD Schiebehebedach Slide/tilt sunroof WIM Wischermodul Wiper module

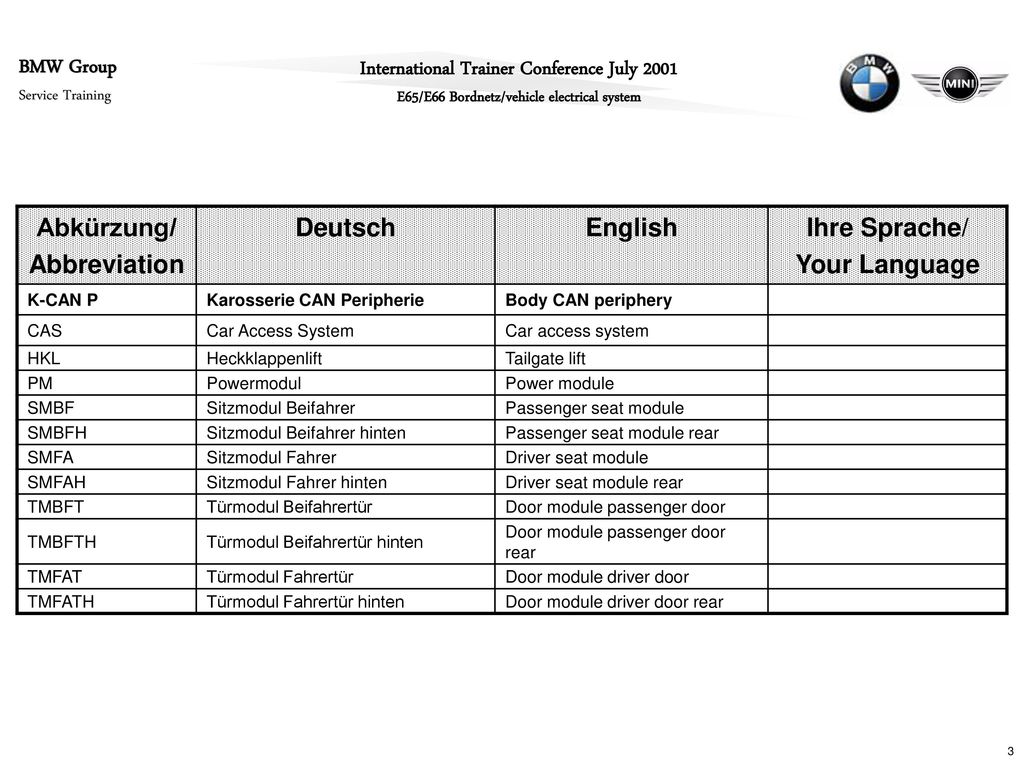

3 Abkürzung/ Abbreviation Deutsch English Ihre Sprache/ Your Language
K-CAN P Karosserie CAN Peripherie Body CAN periphery CAS Car Access System Car access system HKL Heckklappenlift Tailgate lift PM Powermodul Power module SMBF Sitzmodul Beifahrer Passenger seat module SMBFH Sitzmodul Beifahrer hinten Passenger seat module rear SMFA Sitzmodul Fahrer Driver seat module SMFAH Sitzmodul Fahrer hinten Driver seat module rear TMBFT Türmodul Beifahrertür Door module passenger door TMBFTH Türmodul Beifahrertür hinten Door module passenger door rear TMFAT Türmodul Fahrertür Door module driver door TMFATH Türmodul Fahrertür hinten Door module driver door rear

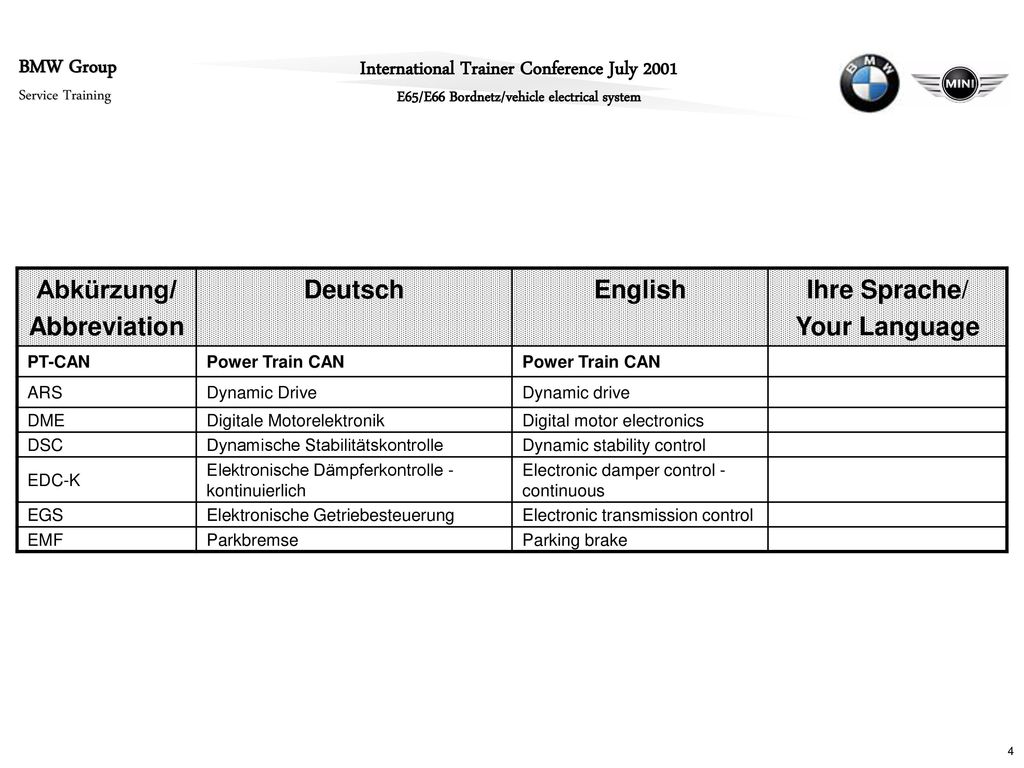

4 Abkürzung/ Abbreviation Deutsch English Ihre Sprache/ Your Language
PT-CAN Power Train CAN ARS Dynamic Drive Dynamic drive DME Digitale Motorelektronik Digital motor electronics DSC Dynamische Stabilitätskontrolle Dynamic stability control EDC-K Elektronische Dämpferkontrolle - kontinuierlich Electronic damper control - continuous EGS Elektronische Getriebesteuerung Electronic transmission control EMF Parkbremse Parking brake

5 Abkürzung/ Abbreviation Deutsch English Ihre Sprache/ Your Language
MOST Media Oriented System Transport ASK Audio System Kontroller Audo system controller AVT Antennen Verstärker Tuner Areal amplifier tuner CD Control Display Control display CDC Compact Disk Changer Compact disk changer Kombi Instrumentenkombination Instrument cluster LOGIC7 Top HiFi Verstärker Top HiFi amplifier NAV Navigationssystem Navigation system SVS Sprachverarbeitungssystem Voice control TEL Telefon Telephone VM Videomodul Video module

6 Abkürzung/ Abbreviation Deutsch English Ihre Sprache/ Your Language
byteflight byteflight (BMW Sicherheitsbussystem) byteflight (BMW safety bus system) SASL Satellit A-Säule links A-pillar satellite left SASR Satellit A-Säule rechts A-pillar satellite right SBSL Satellit B-Säule links B-pillar satellite left SBSR Satellit B-Säule rechts B-pillar satellite right SFZ Satellit Fahrzeug Zentrum Vehicle centre satellite SIM Sicherheits Informationsmodul Safety information module SSBF Satellit Sitz Beifahrer Passenger seat satellite SSFA Satellit Sitz Fahrer Driver seat satellite SSH Satellit Sitz hinten Rear seat satellite STVL Satellit Tür vorne links Door satellite front left STVR Satellit Tür vorne rechts Door satellite front right SZL Schaltzentrum Lenksäule Steering column switch centre
