Übung zur Gestaltung und zeichnerischen Darstellung von Schweißverbindungen Aufgabenstellung Stand2016

2 Vorbedingung Diese Übung ist mit Bleistift und Lineal auszuführen. Lösen Sie die Aufgaben per Hand. Wobei Ihre Ausführung und Schrift einer technischen Darstellung sehr nahe kommen soll. (der Normschrift angenähert) In der Aufgabenstellung können alte Bezeichnungen und nicht fachgerechte Darstellungen verwendet worden sein, aktualisieren Sie diese in Ihrer Ausarbeitung. Diskutieren Sie ggf. Widersprüche!

3 1.) Zeichnen Sie entsprechend des Symbols die erläuternde Darstellung mit Bemaßung
4.) Erklären Sie in Stichworten die Bedeutung der folgenden Symbole a.) c.) b.)

4 5. ) Die Dicke einer Kehlnaht wird durch das a-Maß angegeben
5.) Die Dicke einer Kehlnaht wird durch das a-Maß angegeben Übernehmen Sie die richtige Darstellung! Zeichnen Sie die auch Naht sinnbildlich! Was ist widersprüchlich an der darstellung? 6.) Welches Symbol kennzeichnet eine „unsichtbare“ Naht? Beschreiben Sie die übrigen Nähte! 7.) Was bedeutet des folgende Schweißsymbol? Was könnte das für ein Bauteil sein? 8.)Welche Informationen lassen sich dem Symbol entnehmen?

5 Überprüfen Sie ihr Wissen
9.) Beschreiben Sie folgende Nahtformen verbal! 10.) Ergänzen Sie die vorgegebenen Skizzen mit Schweißsymbolen! 11.) Was zeigt das dargestellte Symbol an? Wie würden Sie das heute darstellen? Überprüfen Sie ihr Wissen

6 12. Erklären Sie folgende Schweißnahtdarstellungen, welche dürfte warum diskussionswürdig sein?

7 13.) Welche Überschreitung der Nahtdicke ist nach EN ISO 5817
sind für welche Bewertungsgruppe zulässig?

8 14. ) Geben Sie für die vorgegeben Bewertungsgruppen die max

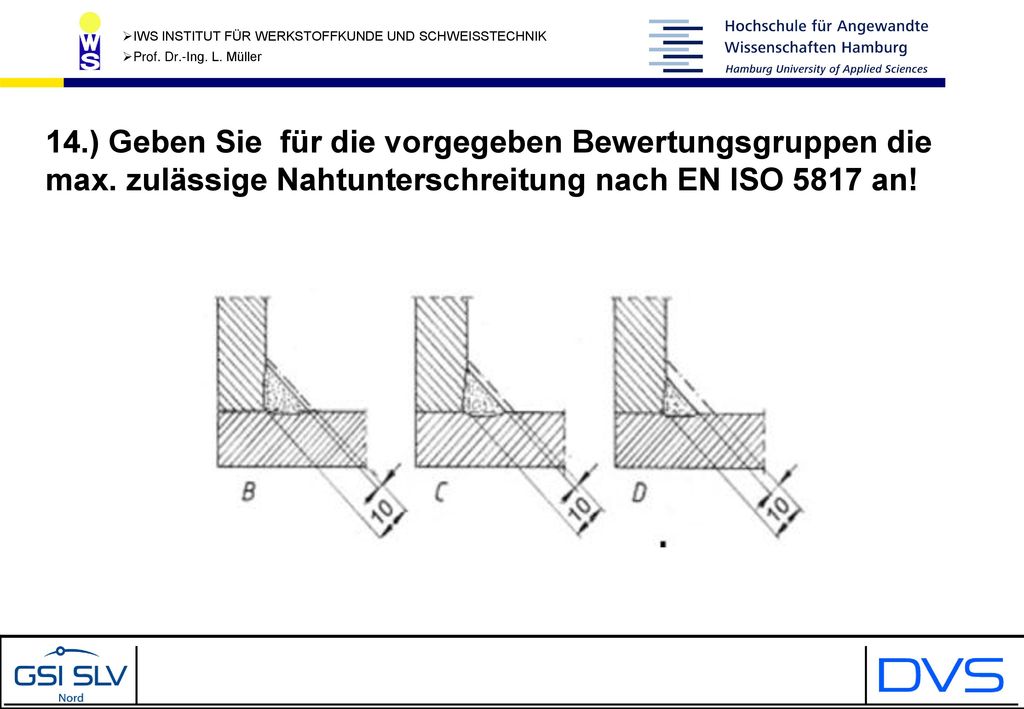

14.) Geben Sie für die vorgegeben Bewertungsgruppen die max. zulässige Nahtunterschreitung nach EN ISO 5817 an!

9 Überprüfen Sie ihr Wissen
15.) Was bedeuten folgende sinnbildlichen Darstellungen? a) b) c) d) 16.) Wie lautet die Definition für das a-Maß ? Überprüfen Sie ihr Wissen

10 17. ) Bewerten Sie folgende Aussagen auf ihre Sinnhaftigkeit
17.) Bewerten Sie folgende Aussagen auf ihre Sinnhaftigkeit! Begründen Sie Ihre Entscheidung! Schweiß- und Lötnähte dürfen nur sinnbildlich dargestellt werden. Grundsinnbilder dürfen untereinander nicht kombiniert werden. Zusatzsinnbilder geben Hinweise z.B. auf Montagenähte. Wenn kein Zusatzsinnbild angegeben ist, so ist die Nahtform freigestellt. Ergänzungssinnbilder dürfen nur mit Grundsinnbildern kombiniert werden.

11 18. ) Bewerten Sie folgende Aussagen auf ihre Sinnhaftigkeit
18.) Bewerten Sie folgende Aussagen auf ihre Sinnhaftigkeit! Begründen Sie Ihre Entscheidung! Das Bezugszeichen besteht nur aus einer Pfeillinie. Das Bezugszeichen besteht nur aus einer Bezugslinie. Die Bezugslinie besteht immer aus einer Bezugsvolllinie und einer Bezugsstrichlinie. Das Bezugszeichen besteht aus Pfeil- und Bezugslinie; falls erforderlich wird die Bezugslinie durch eine Gabel ergänzt. Die Pfeillinie des Bezugszeichens ist immer nach unten abgewinkelt.

12 18. u. 19.) Zeichnen Sie die Schweißnaht bildlich!

13 20.) Zeichnen Sie die Schweißnähte bildlich und vergleiche die Bilder mit dem vorgegebenen Objekt auf Übereinstimmung! Welche sinnbildliche Darstellung ist nicht ganz korrekt? Frage 20

14 21.) Welche Informationen lassen sich dieser Darstellung entnehmen?
Frage 21

15 22.)Was bedeuten folgende sinnbildlichen Darstellungen?
Frage 22

16 23.)Ermittle das a-Maß nach DIN EN 18800-1
und nach DIN EN (EC 3) Frage 23
