1 Datenaustausch und Interoperabilität
Dienste für eine offene Geodateninfrastruktur von Julian Drerup Julian Drerup

2 Motivation Geoinformationen für jedermann zu jederzeit
zugänglich machen Beispiele: - Frau X kommt in Dortmund Hauptbahnhof an und möchte wissen, wo sie in der Nähe ein chinesisches Restaurant finden kann. Städteplaner X braucht Geodaten als Basis für eine Renaturierung der Elbe Eine Behörde braucht Informationen, wie das Netz an Arztpraxen in Bottrop aussieht Lösung: GIS aus dem Internet! Julian Drerup

3 Dienste-Allgemein Dienste, die Geoinformationen übers Internet:
- suchen - bearbeiten, transformieren - visualisieren - vermarkten Datenaustausch durch standardisierte Schnittstellen ( XML, GML,ISO Spatial Schema etc. ) Identifiziert durch eindeutigen Namen z.B. „WFS“= Web Feature Service • Erweiterbarkeit und Austauschbarkeit durch das „Lego- Prinzip“ Julian Drerup

4 Dienste - Beispiele • Bestelldienst für analoge/digitale Kartenprodukte,Luftbilder • Bereitstellung statistischer demographischen Daten zu einem Postleitzahlgebiet z.B.Single Haushalte • Bereitstellung eines Transformations Sevice z.B. UTM nach Gauß - Krüger Julian Drerup

5 Verkettung von Diensten
Transparent chaining Client z.B.HTTP Browser Catalog Service suche nach Diensten Service 1 Aufruf 3 gefundene Dienste Service 3 Aufruf Service 2 Aufruf Ergebnis Rückfrage Rückfrage Rückfrage Web Mapping Service Web Feature Service Web Coordinate Transformation Service Julian Drerup

6 Verkettung von Diensten
Translucent chaining Client z.B.HTTP Browser Workflow Service Aufruf einer Verkettung Ergebnis Service 3 Aufruf Service 1 Aufruf Service 2 Aufruf Rückfrage Service Status Service Status Rückfrage Service Status Ergebnis Rückfrage Julian Drerup

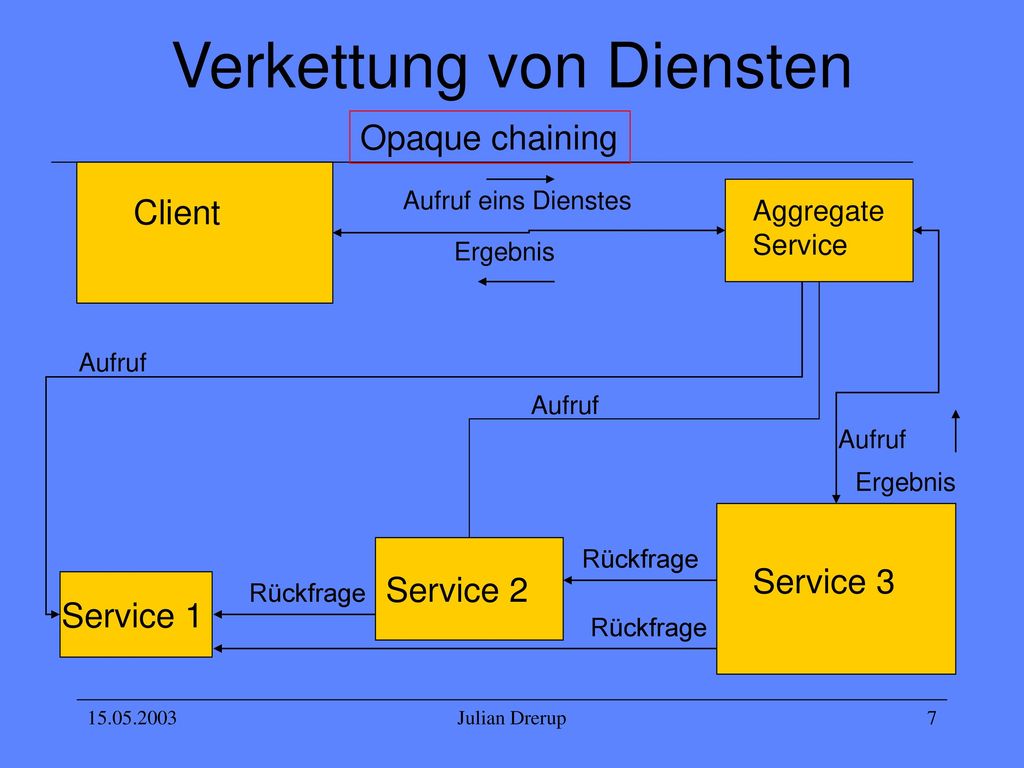

7 Verkettung von Diensten
Opaque chaining Client Aufruf eins Dienstes Aggregate Service Ergebnis Aufruf Aufruf Aufruf Ergebnis Service 3 Service 2 Rückfrage Service 1 Rückfrage Rückfrage Julian Drerup

8 Diensttaxonomie - Human interaction services
- Model/ information management services - Workflow/ task management services - Processing services - Communication services - System management services Julian Drerup

9 Human interaction services
Dienste zur Darstellung von Grafiken,Animationen, Benutzeroberflächen zur Kommunikation zwischen Nutzer und Dienstleistung z.B.: Client Services( z.B. Viewer) Julian Drerup

10 Human interaction services
Web Mapping Service Client Julian Drerup

11 Model/ information management services
Dienste die den Zugriff auf die Datenserver leitet, z.B.: - Map access service - Feature Access Service - Catalogue Service Web Catalog Service (WCAS) - Publizieren/ Auffinden von Daten und Diensten - Digitale Bibliothek für Georessourcen Julian Drerup

12 Model/ information management services
Web Feature Service (WFS) • Zugriff auf Vektordaten - z.B.Strassen, Flüsse, Polygone Web Gazetteer Service (WFS-G) - bildet indirekte Georeferenzen (Adressen,Ortsnamen,Verwaltungseinheiten) auf direkte Georeferenzen (Koordinaten) ab. Web Coverage Service (WCS) • Zugriff auf Rasterdaten - Luftbilder Julian Drerup

13 Workflow/ task management services
Dienste die den Nutzer beim Ausführen von komplexen Anfragen unterstützten z.B. Bei der Ausführung zusammenhängender Dienste - siehe Translucent Chaining Julian Drerup

14 Processing services Dienste die Daten weiter verarbeiteten bzw. umkonvertiere und transformieren Beispiel: Web Coordinate Transformation Service (WCTS) - transformiert Geodaten in Form von GML in ein angegebenes Raumbezugsystem Gauß-Krüger Koordinaten UTM Julian Drerup

15 Web Catalog Service Julian Drerup

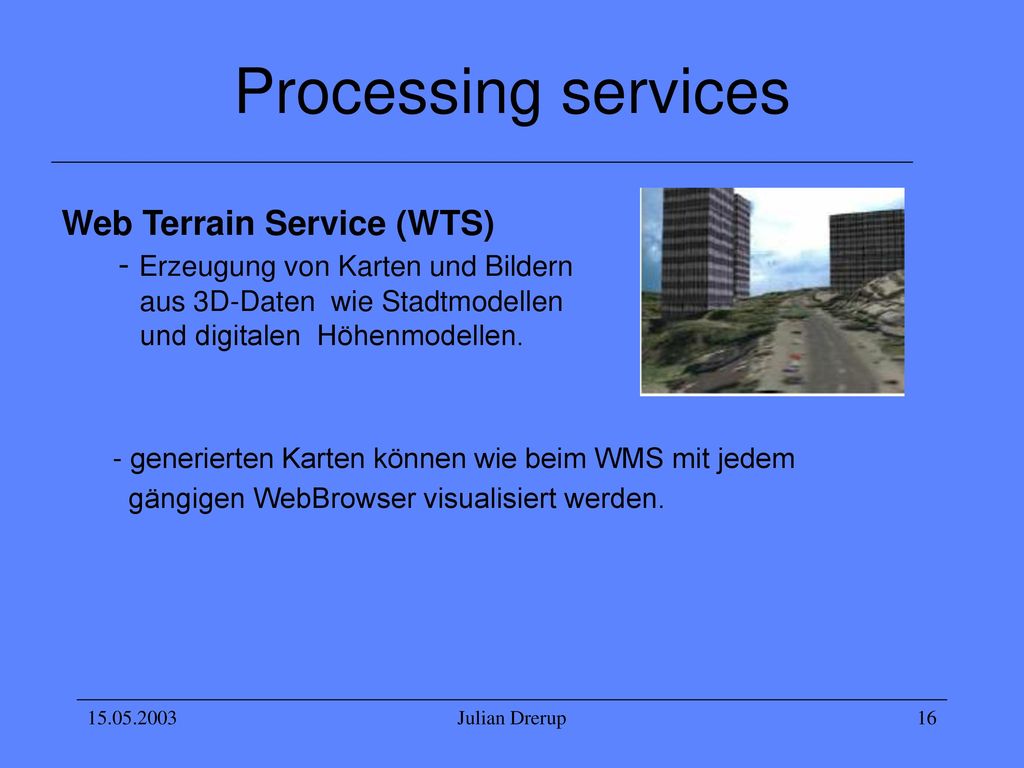

16 Processing services Web Terrain Service (WTS)
- Erzeugung von Karten und Bildern aus 3D-Daten wie Stadtmodellen und digitalen Höhenmodellen. generierten Karten können wie beim WMS mit jedem gängigen WebBrowser visualisiert werden. Julian Drerup

17 Communication services
Dienste zum transferieren von Daten innerhalb des Netzwerkes z.B.: Encoding service - verschlüsselt die Datenübertragung - Transfer service Julian Drerup

18 System management services
Dienste zur Verwaltung der Geodateninfrastruktur - regelt die Rechte auf Nutzung und Download der Dienste z.B: Web Pricing & Ordering Service (WPOS) - Abrechnung von GIS-Produkten (E-Commerce) - stellt Preise und Lizenzinformationen für Geoprodukte bereit Julian Drerup

19 Modell Logische Aufbau Human interaktion services
User interface client Human interaktion services Workflow/Task services Application server processing services Communication service Model/Information management services Data Server System management services Physikalische Aufbau Logische Aufbau Julian Drerup

20 Demonstration Julian Drerup

21 Vielen Dank für Ihre Aufmerksamkeit
Weitere Links: Vielen Dank für Ihre Aufmerksamkeit Julian Drerup
