Wie baut man eine zuverlässige Pelletsheizung?

Präsentation zum Thema: "Wie baut man eine zuverlässige Pelletsheizung?"—  Präsentation transkript:

1 Wie baut man eine zuverlässige Pelletsheizung?
Andreas Kuoni Kasontor AG, CH-2562 Port Systemlieferant für Pelletsheizung

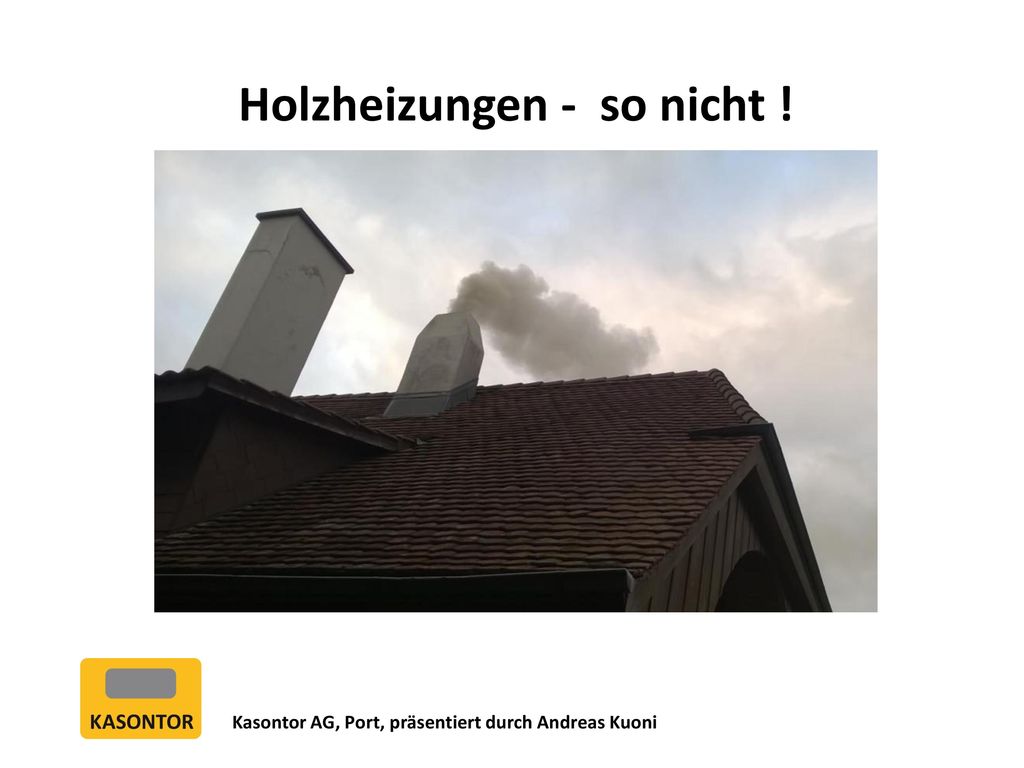

2 Holzheizungen - so nicht !
Kasontor AG, Port, präsentiert durch Andreas Kuoni

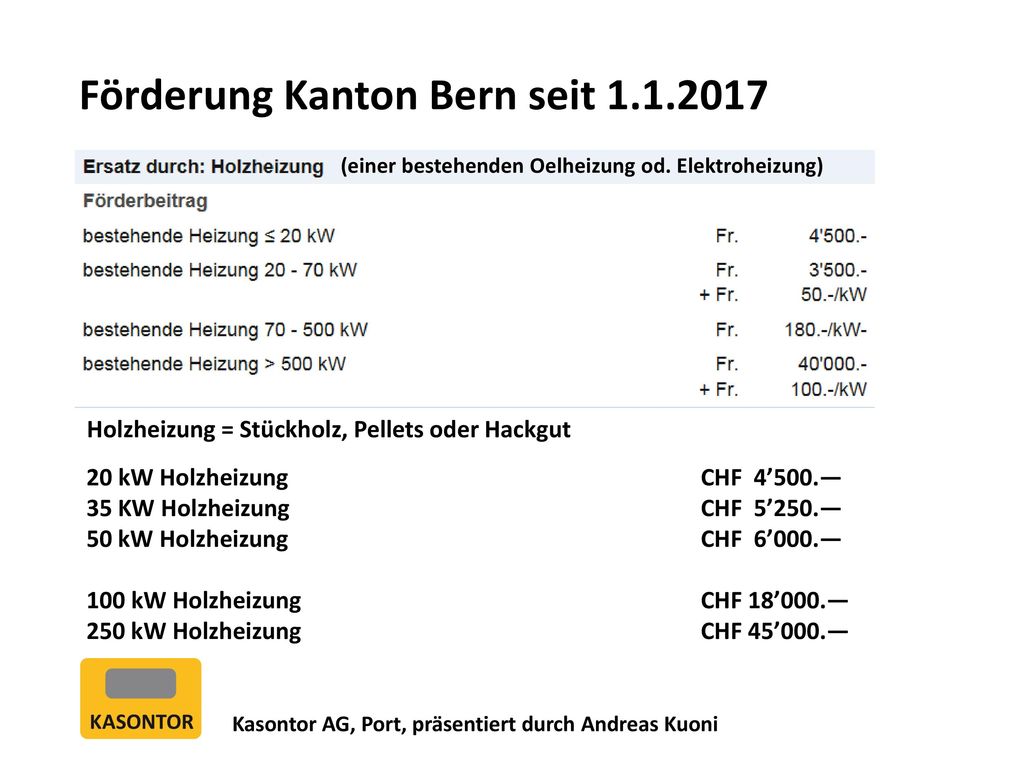

3 Förderung Kanton Bern seit 1.1.2017
(einer bestehenden Oelheizung od. Elektroheizung) Holzheizung = Stückholz, Pellets oder Hackgut 20 kW Holzheizung CHF 4’500.— 35 KW Holzheizung CHF 5’250.— 50 kW Holzheizung CHF 6’000.— 100 kW Holzheizung CHF 18’000.— 250 kW Holzheizung CHF 45’000.— Kasontor AG, Port, präsentiert durch Andreas Kuoni

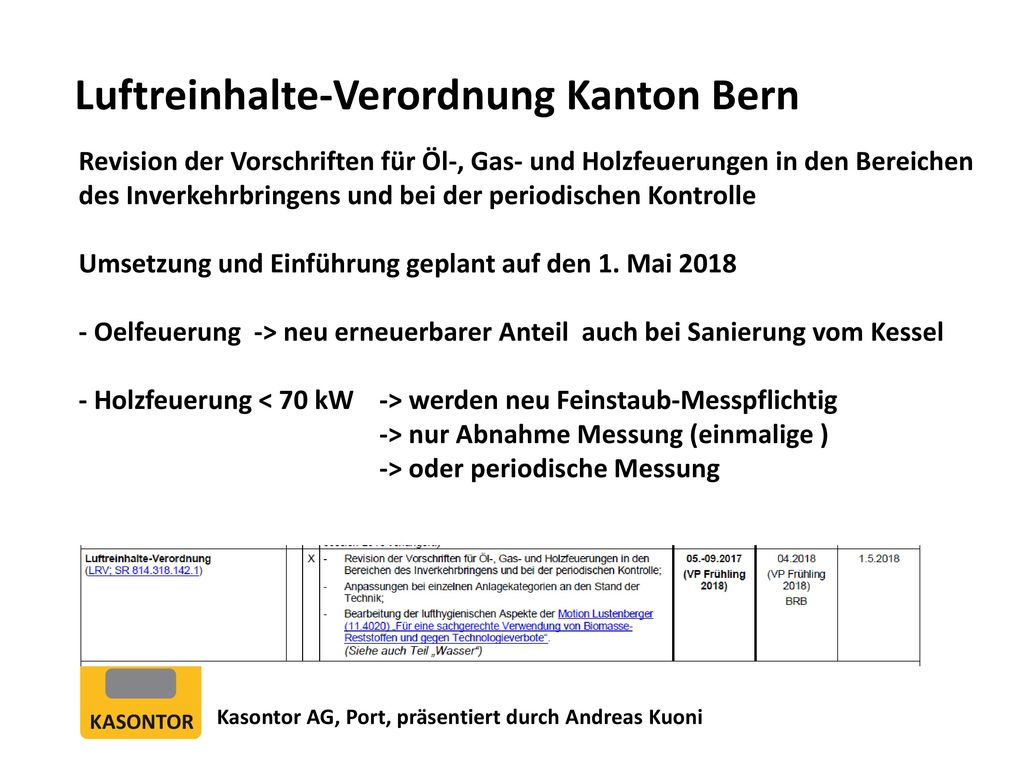

4 Luftreinhalte-Verordnung Kanton Bern
Revision der Vorschriften für Öl-, Gas- und Holzfeuerungen in den Bereichen des Inverkehrbringens und bei der periodischen Kontrolle Umsetzung und Einführung geplant auf den 1. Mai 2018 - Oelfeuerung -> neu erneuerbarer Anteil auch bei Sanierung vom Kessel - Holzfeuerung < 70 kW -> werden neu Feinstaub-Messpflichtig -> nur Abnahme Messung (einmalige ) -> oder periodische Messung Kasontor AG, Port, präsentiert durch Andreas Kuoni

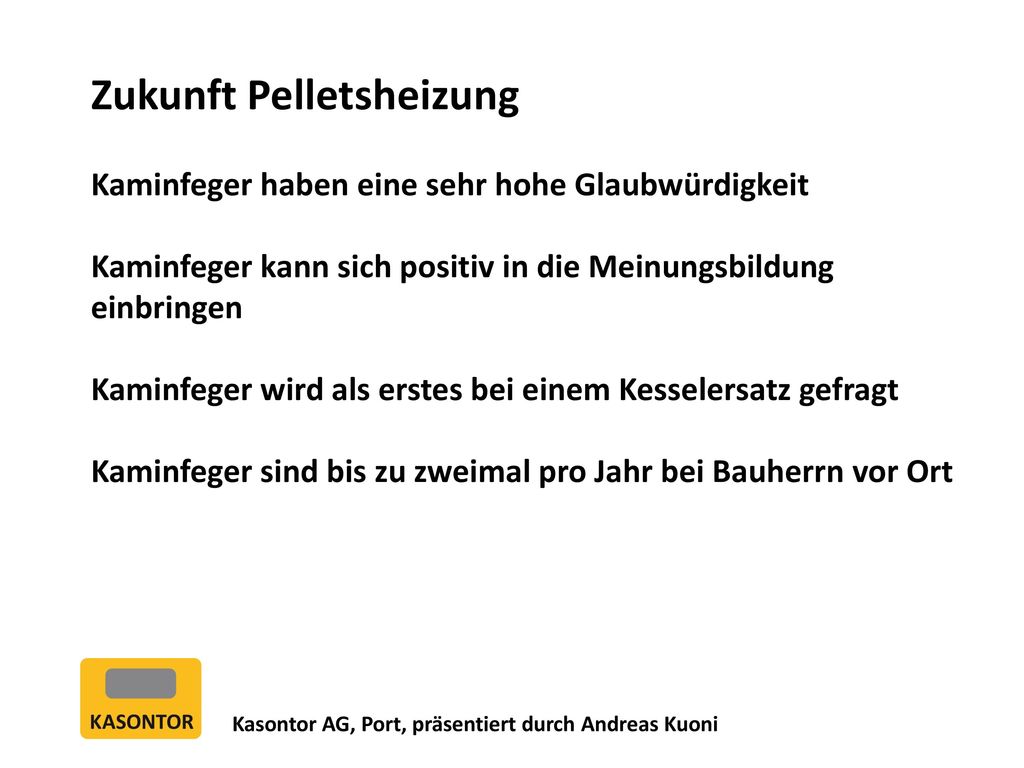

5 Zukunft Pelletsheizung
Kaminfeger haben eine sehr hohe Glaubwürdigkeit Kaminfeger kann sich positiv in die Meinungsbildung einbringen Kaminfeger wird als erstes bei einem Kesselersatz gefragt Kaminfeger sind bis zu zweimal pro Jahr bei Bauherrn vor Ort Kasontor AG, Port, präsentiert durch Andreas Kuoni

6 Zuverlässigkeit einer Pelletsheizung
1.) leere Pelletslager 2.) Störung Austragung/Pelletslagerung 3.) Aschebehälter voll 4.) unvollständige Verbrennung 5.) hohe Servicekosten Kasontor AG, Port, präsentiert durch Andreas Kuoni

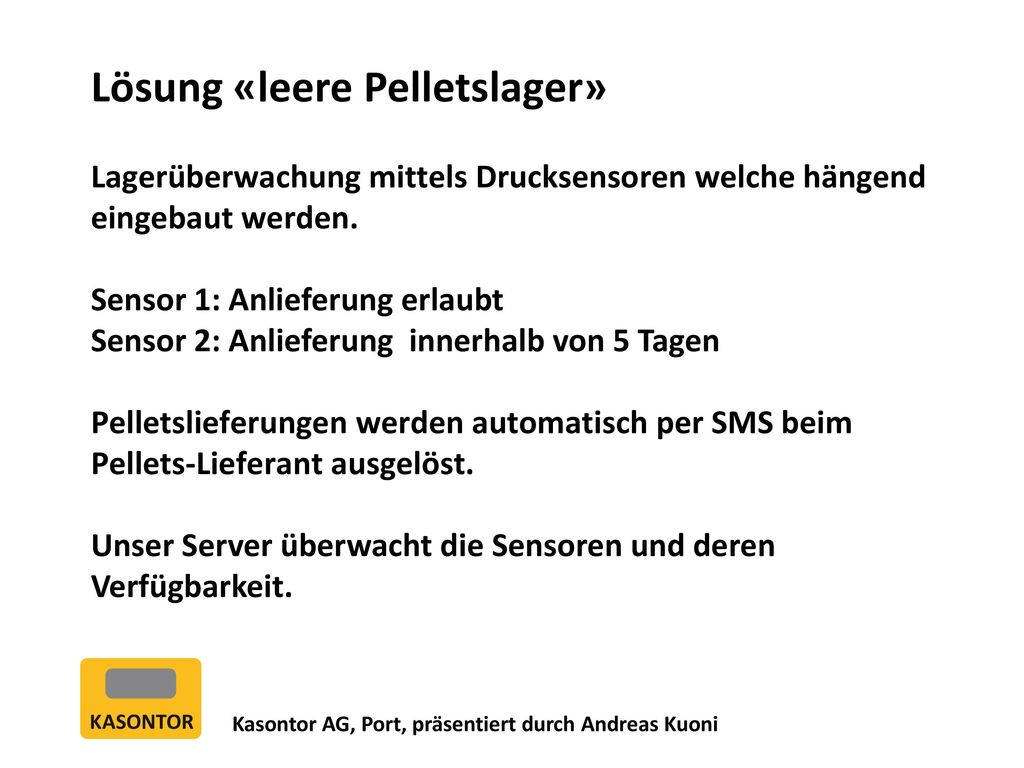

7 Lösung «leere Pelletslager»
Lagerüberwachung mittels Drucksensoren welche hängend eingebaut werden. Sensor 1: Anlieferung erlaubt Sensor 2: Anlieferung innerhalb von 5 Tagen Pelletslieferungen werden automatisch per SMS beim Pellets-Lieferant ausgelöst. Unser Server überwacht die Sensoren und deren Verfügbarkeit. Kasontor AG, Port, präsentiert durch Andreas Kuoni

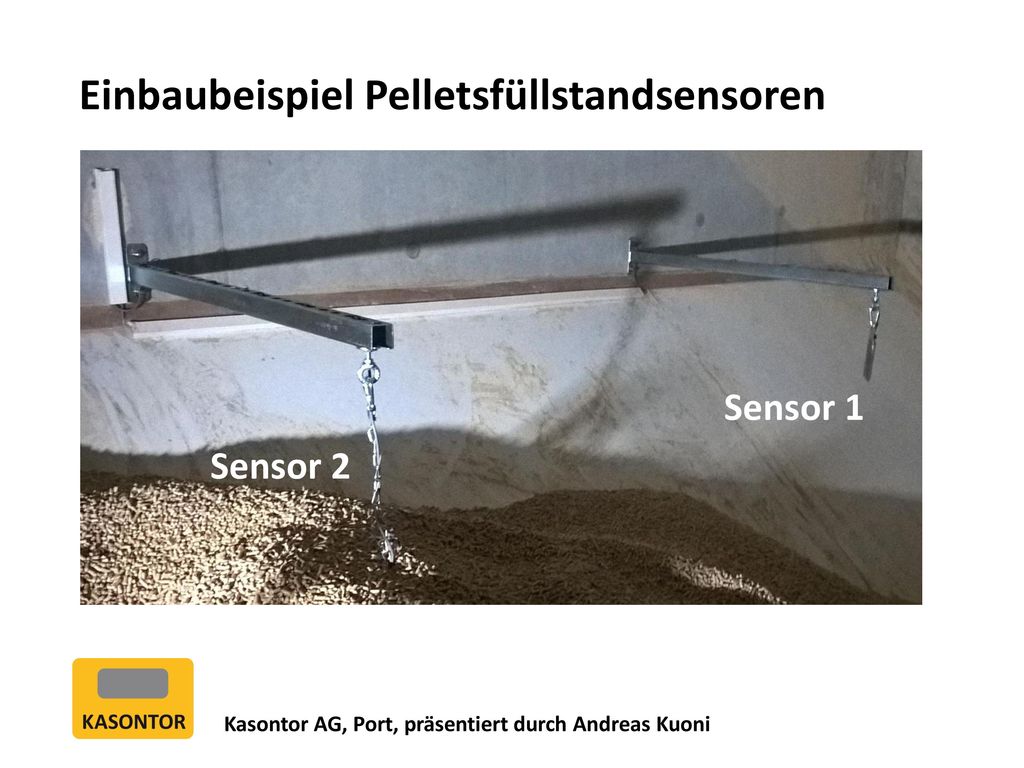

8 Einbaubeispiel Pelletsfüllstandsensoren
Kasontor AG, Port, präsentiert durch Andreas Kuoni

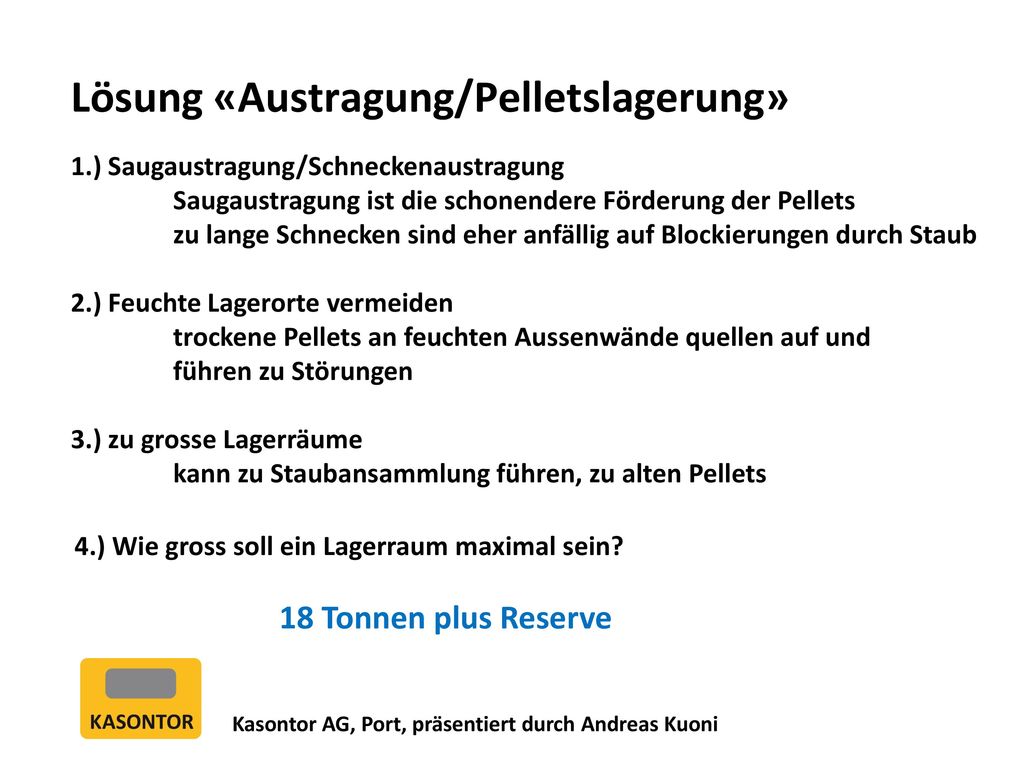

9 Lösung «Austragung/Pelletslagerung»
1.) Saugaustragung/Schneckenaustragung Saugaustragung ist die schonendere Förderung der Pellets zu lange Schnecken sind eher anfällig auf Blockierungen durch Staub 2.) Feuchte Lagerorte vermeiden trockene Pellets an feuchten Aussenwände quellen auf und führen zu Störungen 3.) zu grosse Lagerräume kann zu Staubansammlung führen, zu alten Pellets 4.) Wie gross soll ein Lagerraum maximal sein? 18 Tonnen plus Reserve Kasontor AG, Port, präsentiert durch Andreas Kuoni

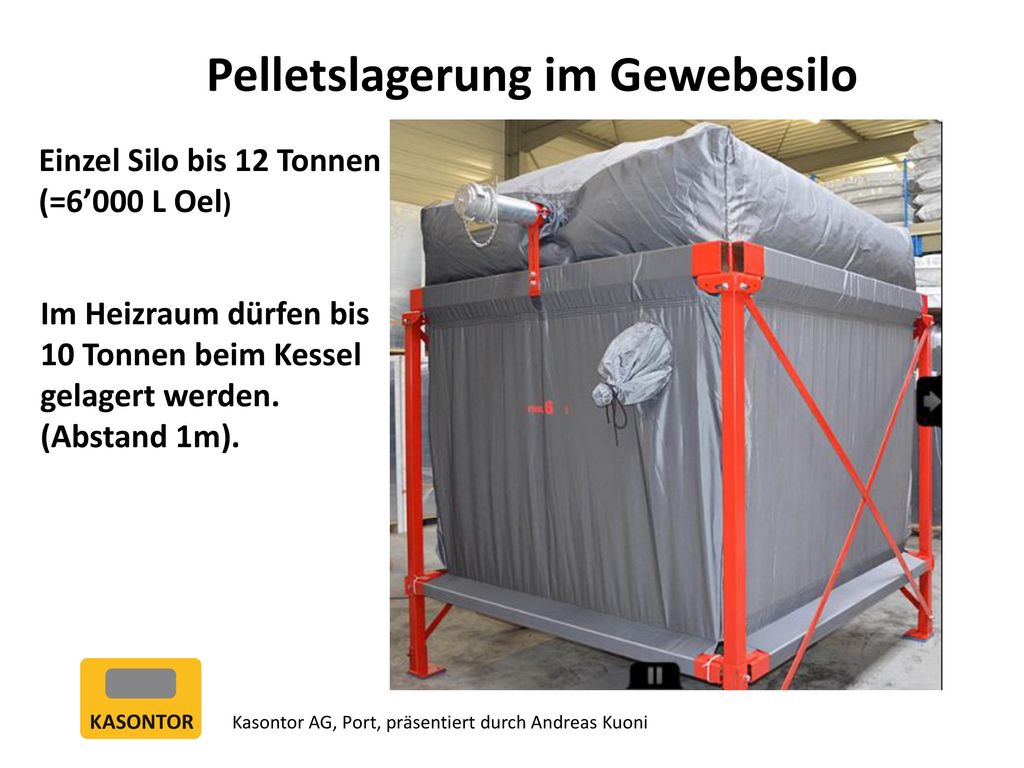

10 Pelletslagerung im Gewebesilo
Einzel Silo bis 12 Tonnen (=6’000 L Oel) Im Heizraum dürfen bis 10 Tonnen beim Kessel gelagert werden. (Abstand 1m). Kasontor AG, Port, präsentiert durch Andreas Kuoni

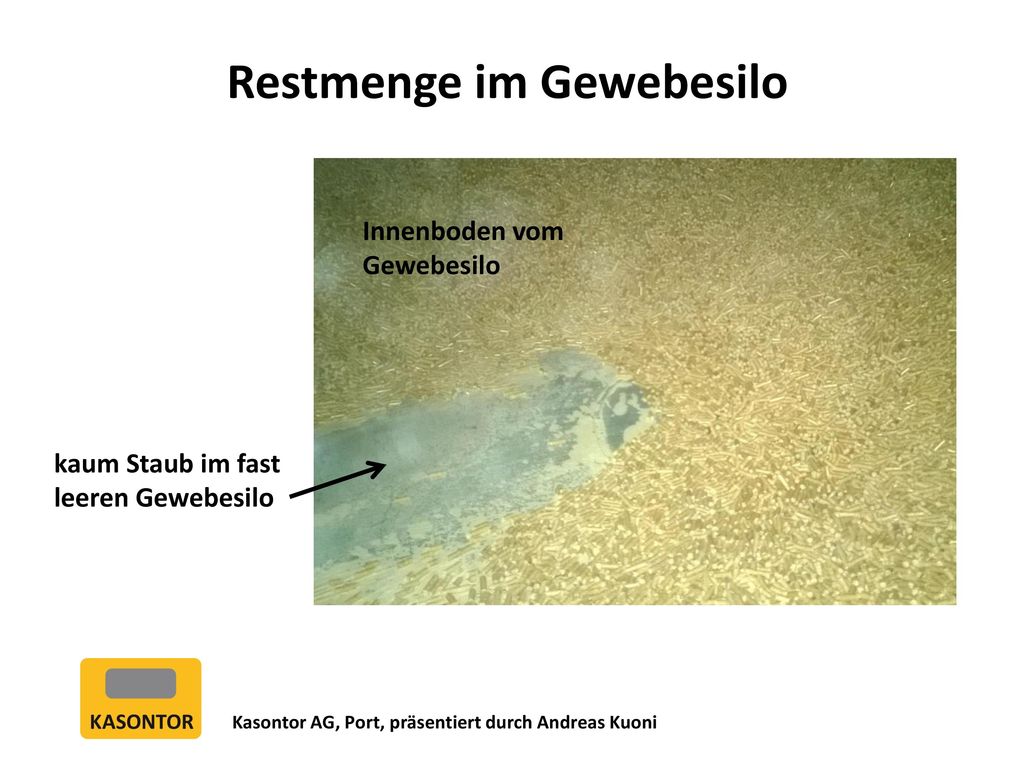

11 Restmenge im Gewebesilo
Innenboden vom Gewebesilo kaum Staub im fast leeren Gewebesilo Kasontor AG, Port, präsentiert durch Andreas Kuoni

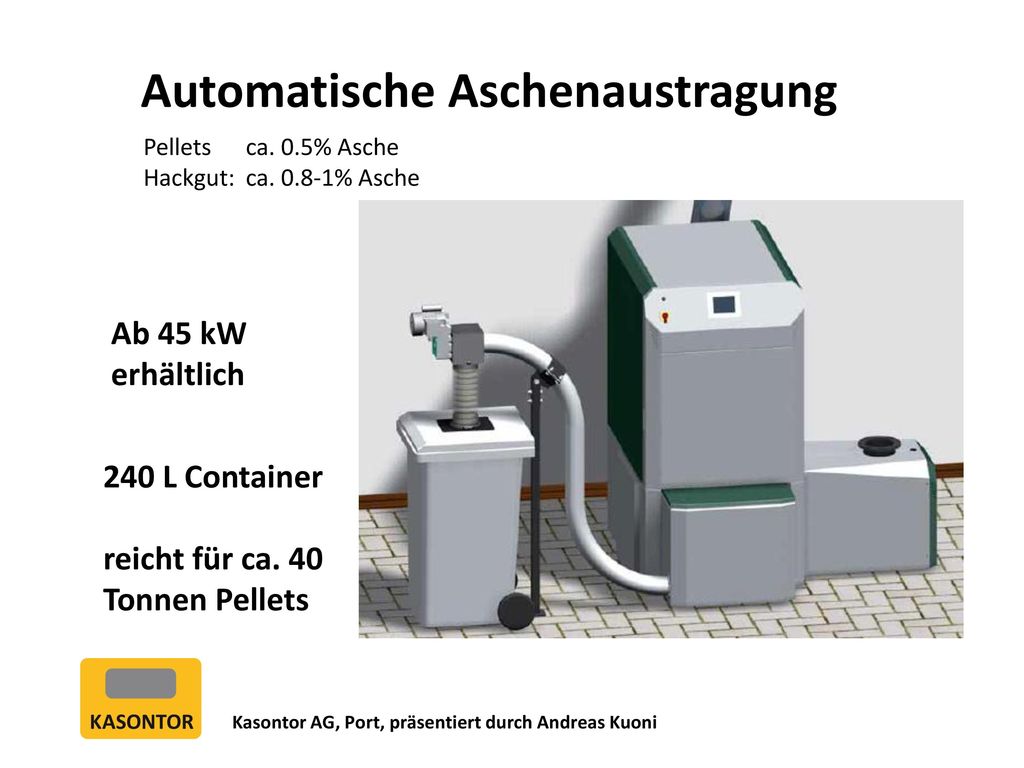

12 Automatische Aschenaustragung
Pellets ca. 0.5% Asche Hackgut: ca % Asche Ab 45 kW erhältlich 240 L Container reicht für ca. 40 Tonnen Pellets Kasontor AG, Port, präsentiert durch Andreas Kuoni

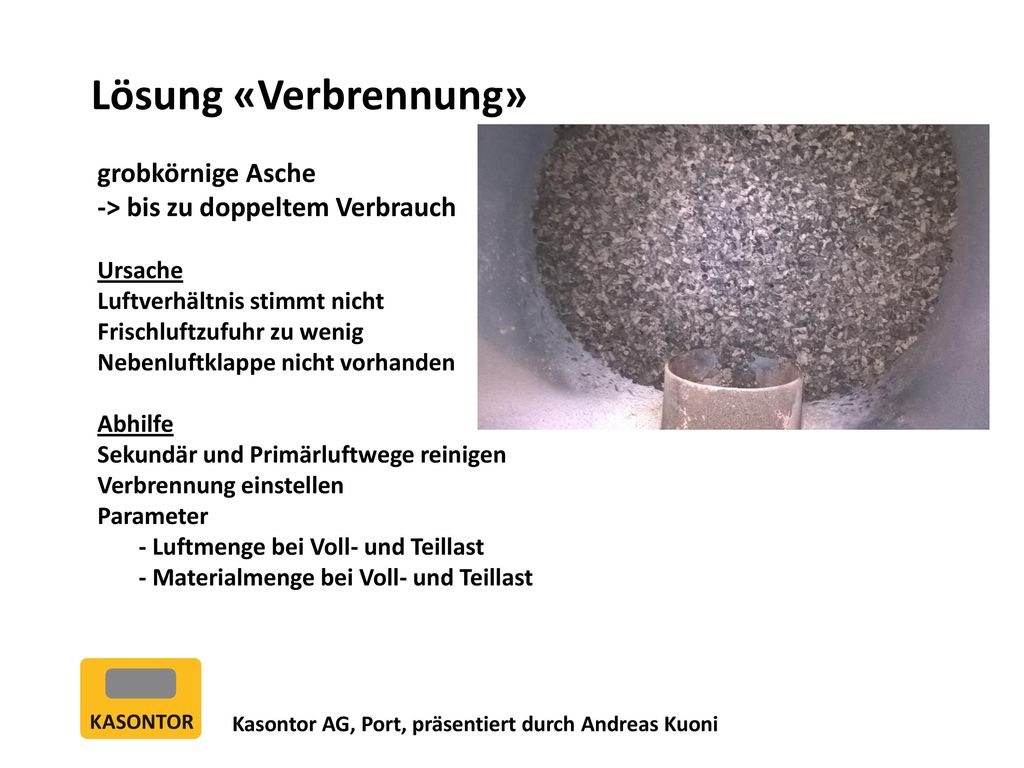

13 Lösung «Verbrennung» grobkörnige Asche
-> bis zu doppeltem Verbrauch Ursache Luftverhältnis stimmt nicht Frischluftzufuhr zu wenig Nebenluftklappe nicht vorhanden Abhilfe Sekundär und Primärluftwege reinigen Verbrennung einstellen Parameter - Luftmenge bei Voll- und Teillast - Materialmenge bei Voll- und Teillast Kasontor AG, Port, präsentiert durch Andreas Kuoni

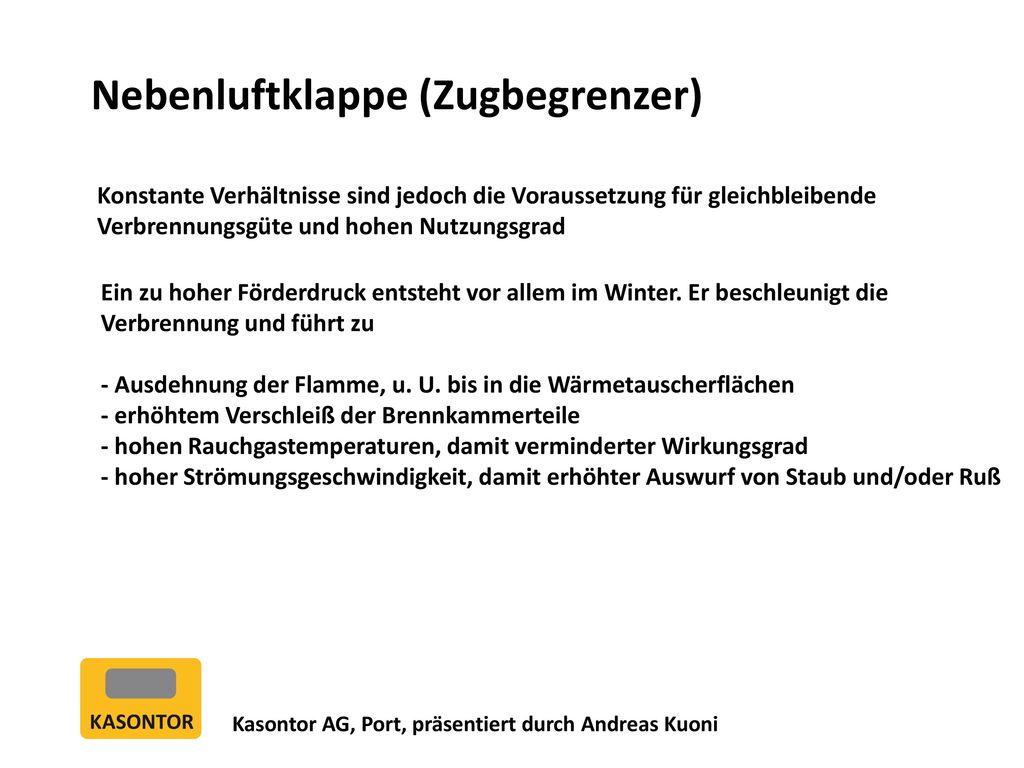

14 Nebenluftklappe (Zugbegrenzer)
Konstante Verhältnisse sind jedoch die Voraussetzung für gleichbleibende Verbrennungsgüte und hohen Nutzungsgrad Ein zu hoher Förderdruck entsteht vor allem im Winter. Er beschleunigt die Verbrennung und führt zu - Ausdehnung der Flamme, u. U. bis in die Wärmetauscherflächen - erhöhtem Verschleiß der Brennkammerteile - hohen Rauchgastemperaturen, damit verminderter Wirkungsgrad - hoher Strömungsgeschwindigkeit, damit erhöhter Auswurf von Staub und/oder Ruß Kasontor AG, Port, präsentiert durch Andreas Kuoni

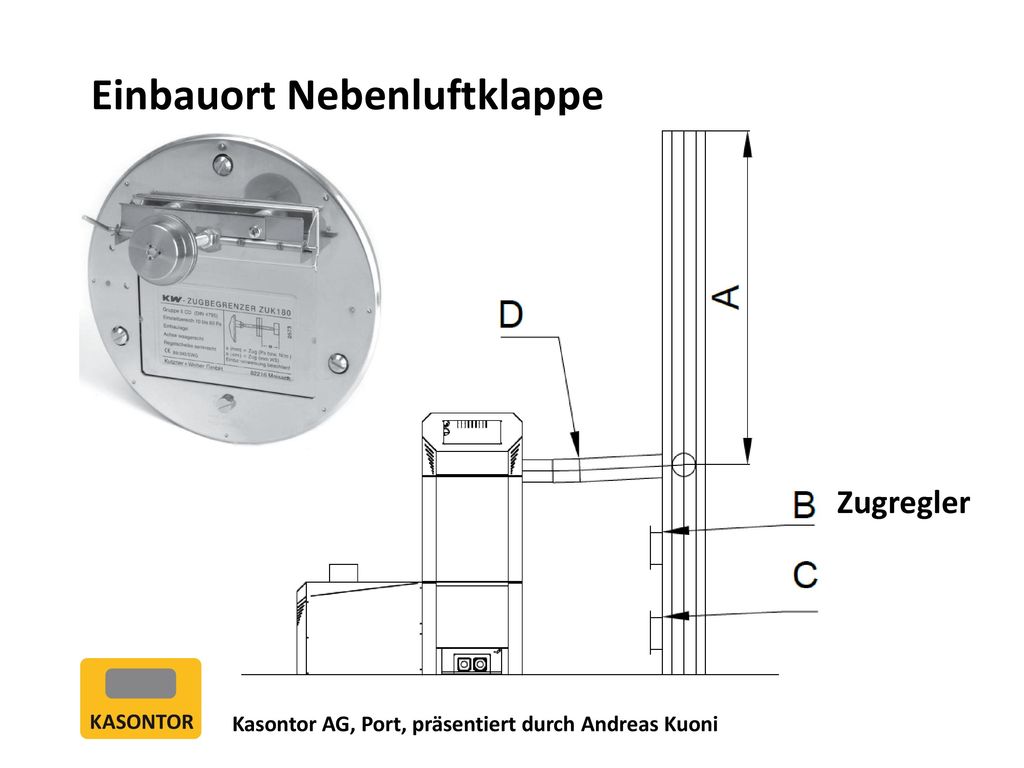

15 Einbauort Nebenluftklappe
Zugregler Kasontor AG, Port, präsentiert durch Andreas Kuoni

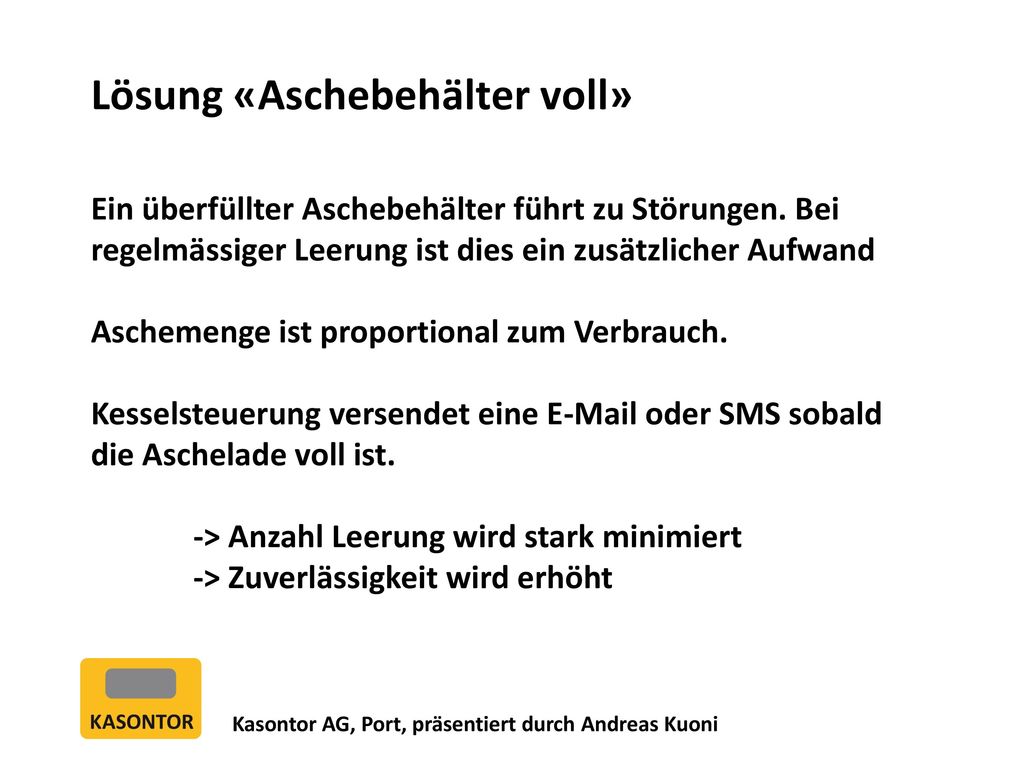

16 Lösung «Aschebehälter voll»
Ein überfüllter Aschebehälter führt zu Störungen. Bei regelmässiger Leerung ist dies ein zusätzlicher Aufwand Aschemenge ist proportional zum Verbrauch. Kesselsteuerung versendet eine oder SMS sobald die Aschelade voll ist. -> Anzahl Leerung wird stark minimiert -> Zuverlässigkeit wird erhöht Kasontor AG, Port, präsentiert durch Andreas Kuoni

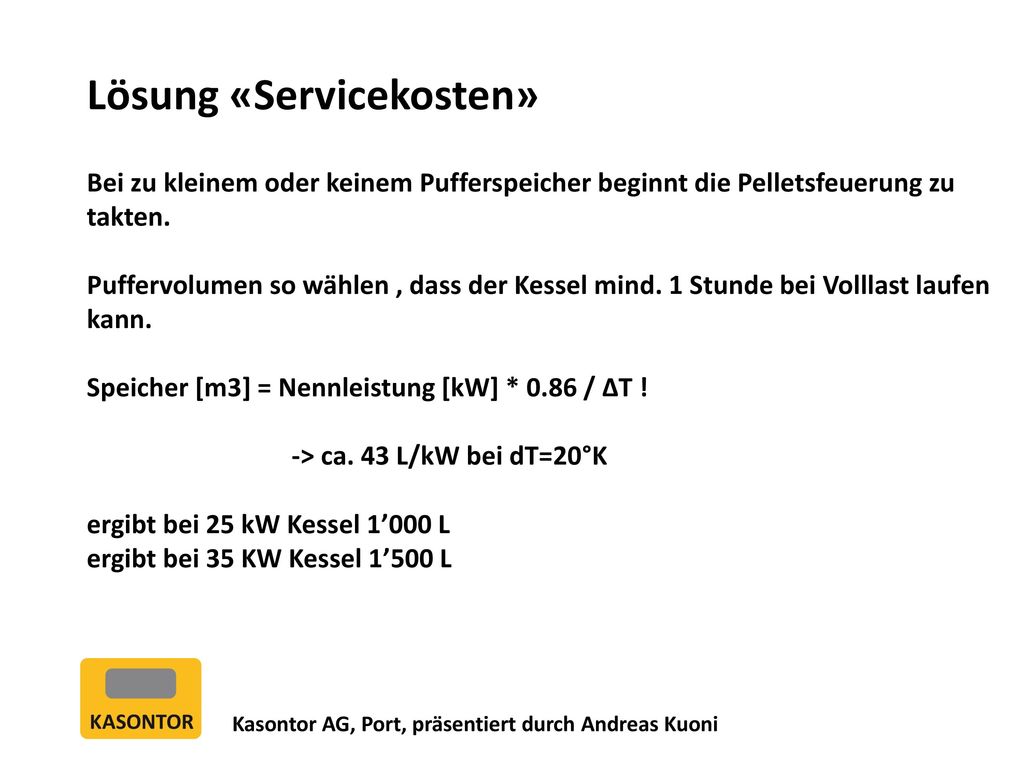

17 Lösung «Servicekosten»
Bei zu kleinem oder keinem Pufferspeicher beginnt die Pelletsfeuerung zu takten. Puffervolumen so wählen , dass der Kessel mind. 1 Stunde bei Volllast laufen kann. Speicher [m3] = Nennleistung [kW] * 0.86 / ΔT ! -> ca. 43 L/kW bei dT=20°K ergibt bei 25 kW Kessel 1’000 L ergibt bei 35 KW Kessel 1’500 L Kasontor AG, Port, präsentiert durch Andreas Kuoni

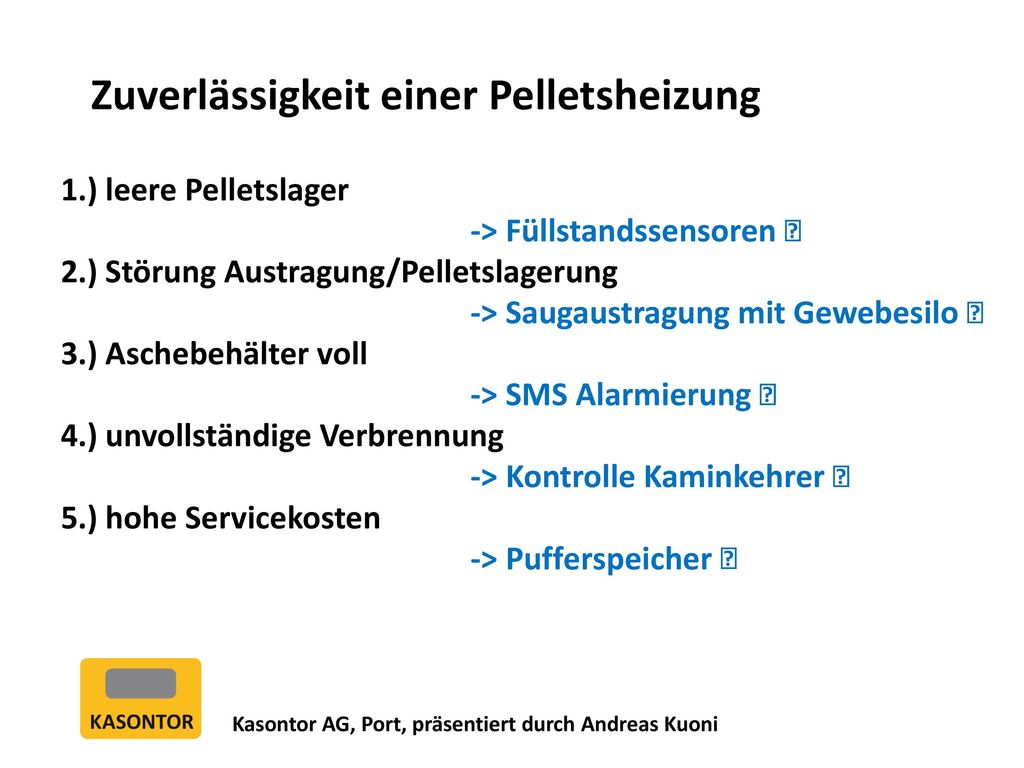

18 Zuverlässigkeit einer Pelletsheizung
1.) leere Pelletslager -> Füllstandssensoren  2.) Störung Austragung/Pelletslagerung -> Saugaustragung mit Gewebesilo  3.) Aschebehälter voll -> SMS Alarmierung  4.) unvollständige Verbrennung -> Kontrolle Kaminkehrer  5.) hohe Servicekosten -> Pufferspeicher  Kasontor AG, Port, präsentiert durch Andreas Kuoni

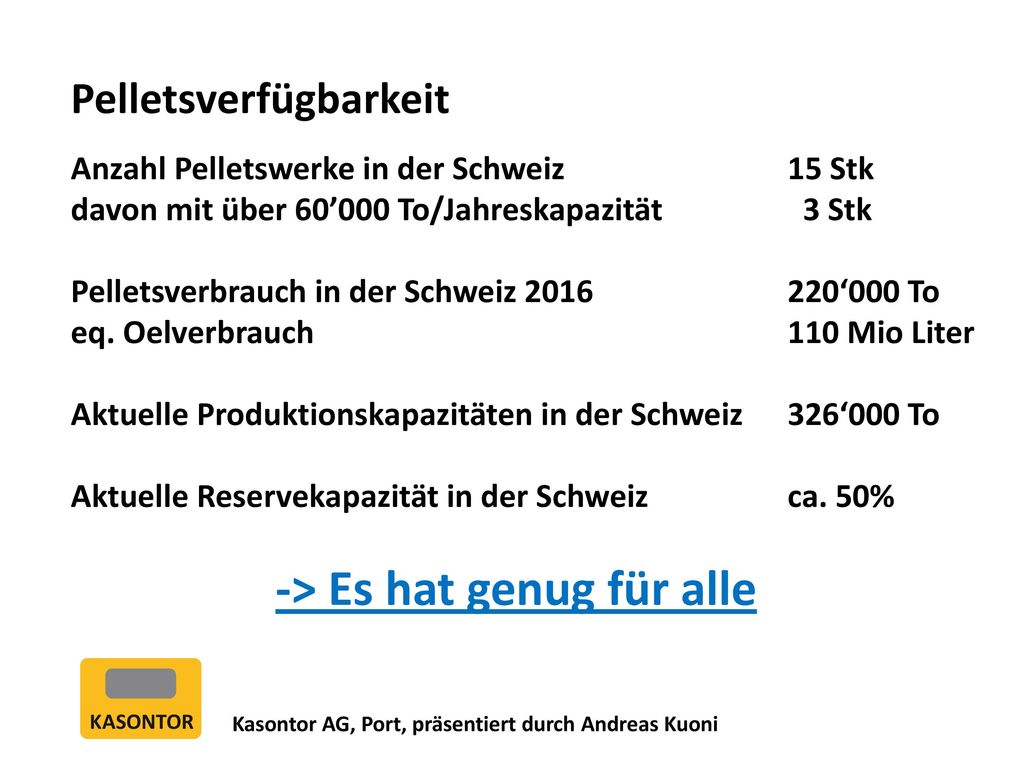

19 Pelletsverfügbarkeit
Anzahl Pelletswerke in der Schweiz 15 Stk davon mit über 60’000 To/Jahreskapazität 3 Stk Pelletsverbrauch in der Schweiz ‘000 To eq. Oelverbrauch Mio Liter Aktuelle Produktionskapazitäten in der Schweiz ‘000 To Aktuelle Reservekapazität in der Schweiz ca. 50% -> Es hat genug für alle Kasontor AG, Port, präsentiert durch Andreas Kuoni

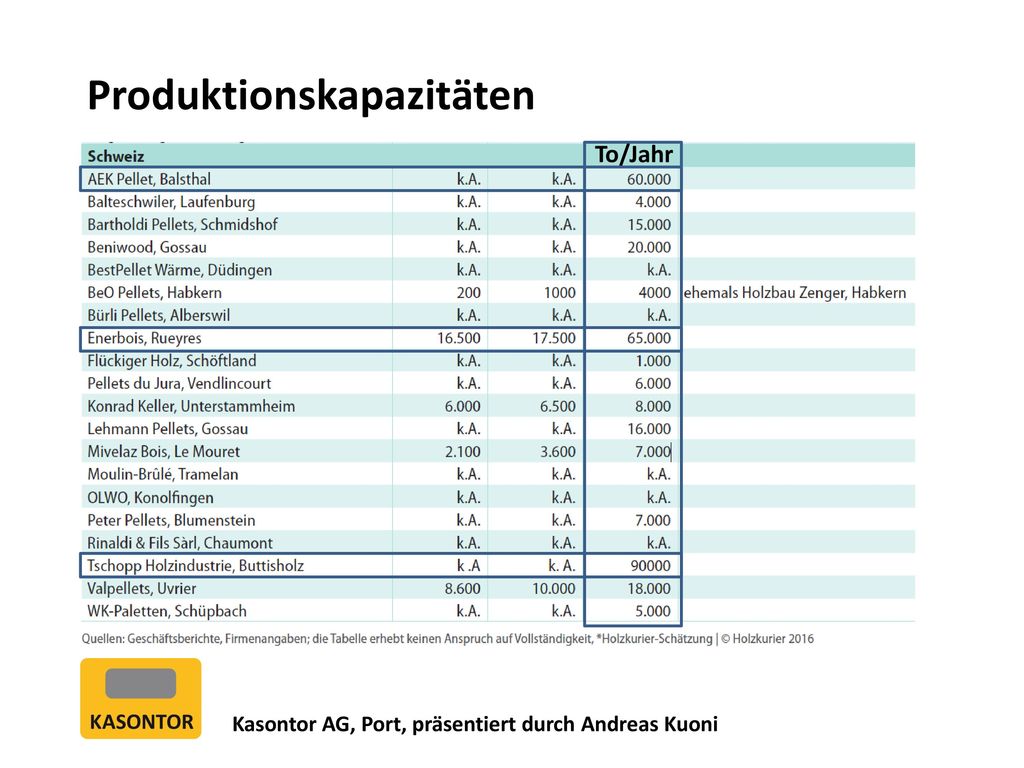

20 Produktionskapazitäten
To/Jahr hj Kasontor AG, Port, präsentiert durch Andreas Kuoni

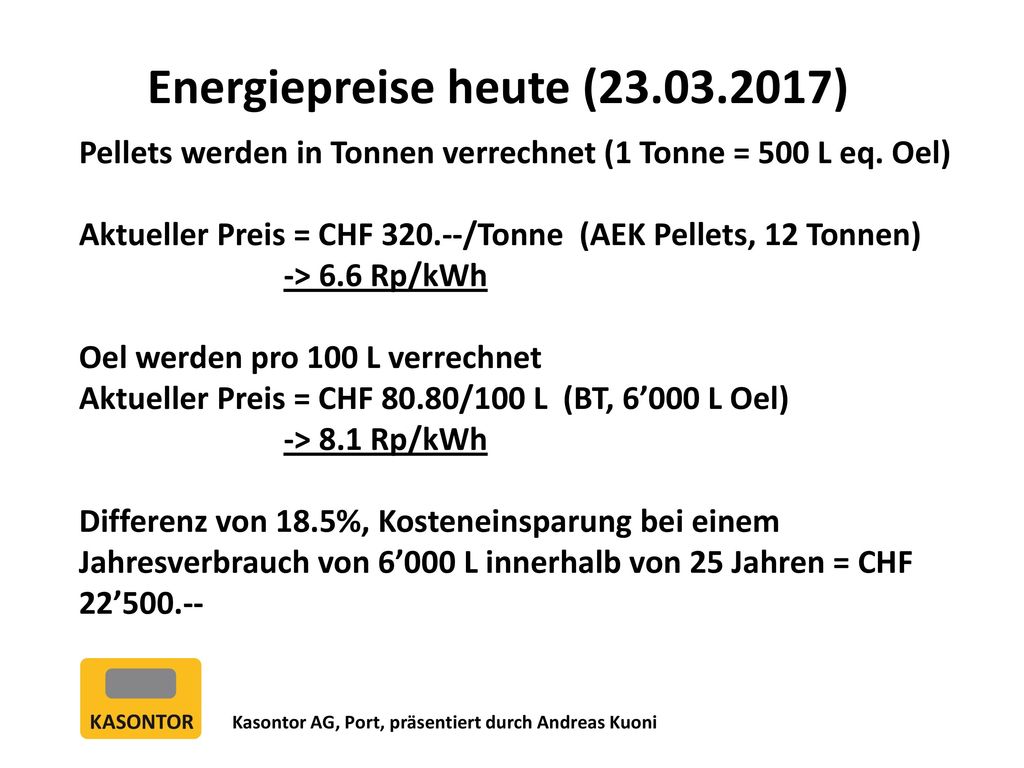

21 Energiepreise heute (23.03.2017)
Pellets werden in Tonnen verrechnet (1 Tonne = 500 L eq. Oel) Aktueller Preis = CHF /Tonne (AEK Pellets, 12 Tonnen) -> 6.6 Rp/kWh Oel werden pro 100 L verrechnet Aktueller Preis = CHF 80.80/100 L (BT, 6’000 L Oel) -> 8.1 Rp/kWh Differenz von 18.5%, Kosteneinsparung bei einem Jahresverbrauch von 6’000 L innerhalb von 25 Jahren = CHF 22’500.-- Kasontor AG, Port, präsentiert durch Andreas Kuoni

22 Quelle: http://www.pelletpreis.ch/
Kasontor AG, Port, präsentiert durch Andreas Kuoni

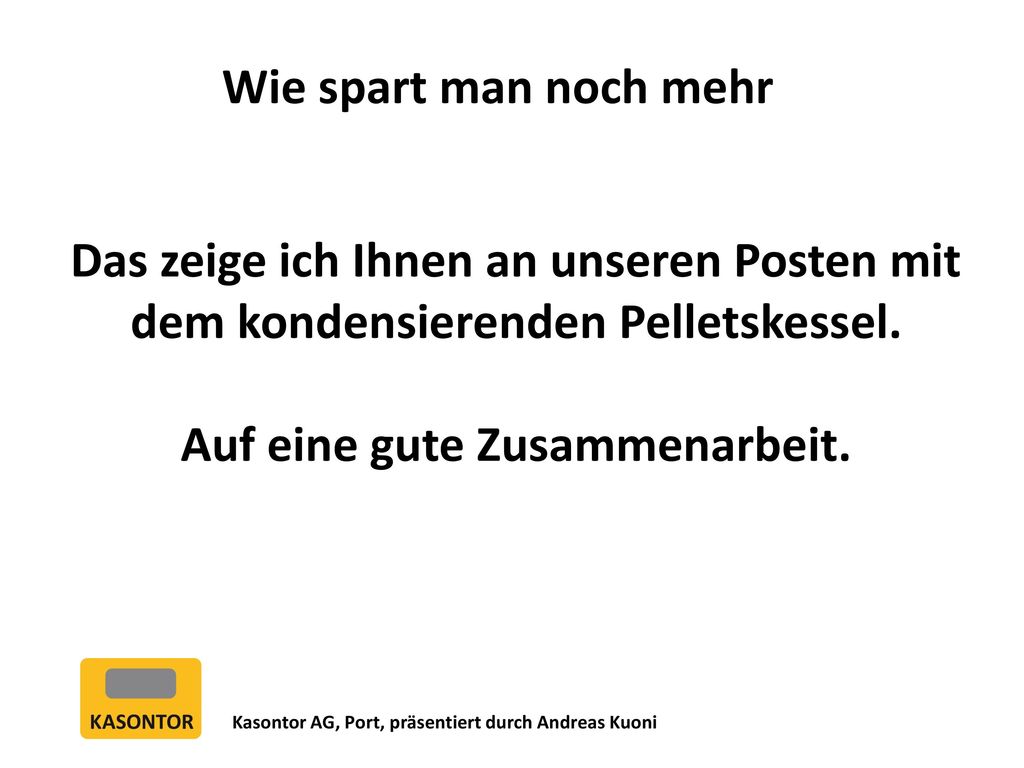

23 Auf eine gute Zusammenarbeit.
Wie spart man noch mehr Das zeige ich Ihnen an unseren Posten mit dem kondensierenden Pelletskessel. Auf eine gute Zusammenarbeit. Kasontor AG, Port, präsentiert durch Andreas Kuoni
