1 Kreisbeschleuniger und Speicherringe
Vorlesung Prof. Dr. Oliver Kester, Prof. Dr. Jürgen Struckmeier, Privatdozent Dr. Peter Hülsmann Freitag 14 Uhr c.t. Sommersemester 2012

2 Was ist ein „Teilchenbeschleuniger“?
Die kann man in ebay kaufen! Dies nicht!

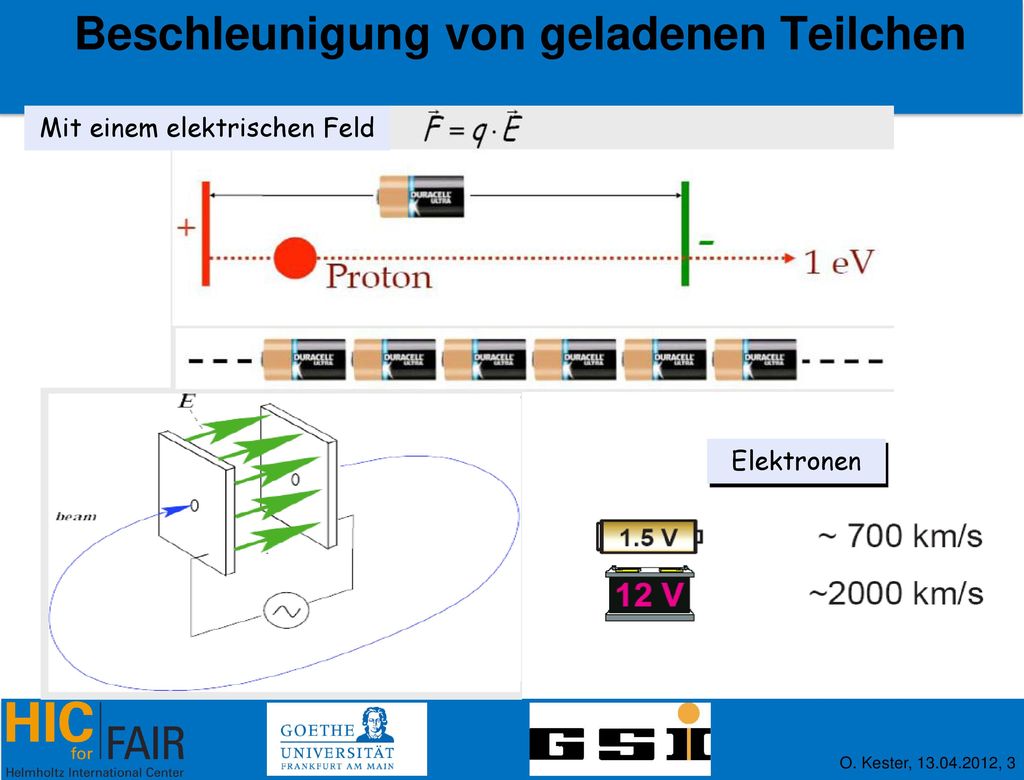

3 Beschleunigung von geladenen Teilchen
Mit einem elektrischen Feld Elektronen

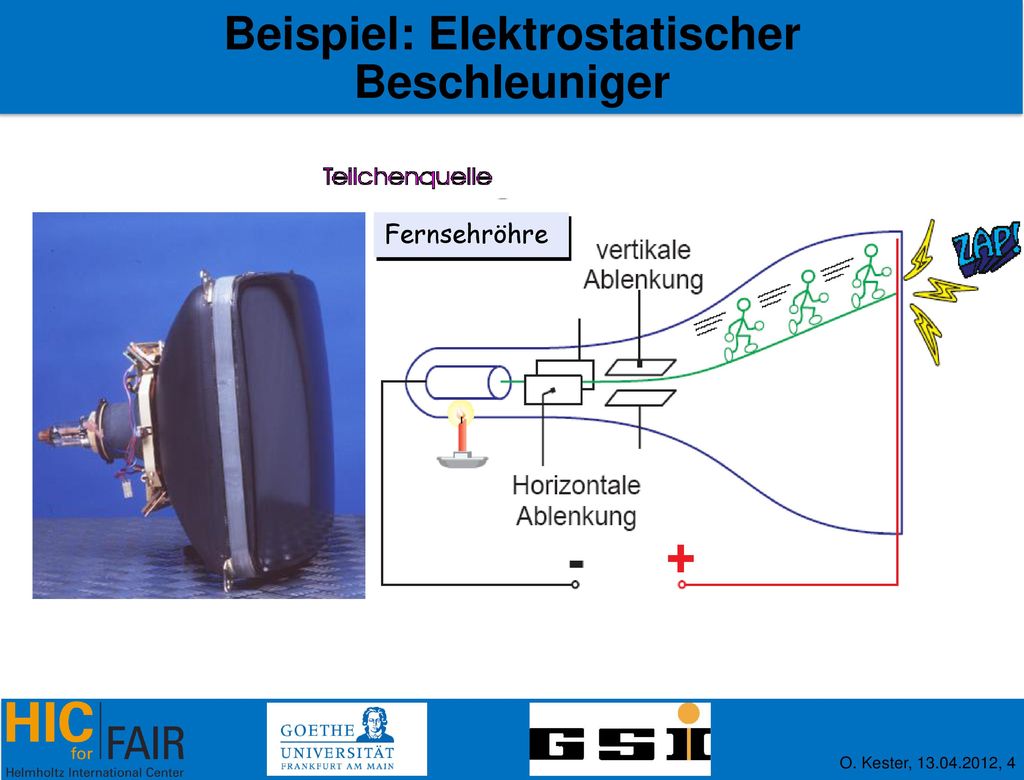

4 Beispiel: Elektrostatischer Beschleuniger
 + - Fernsehröhre

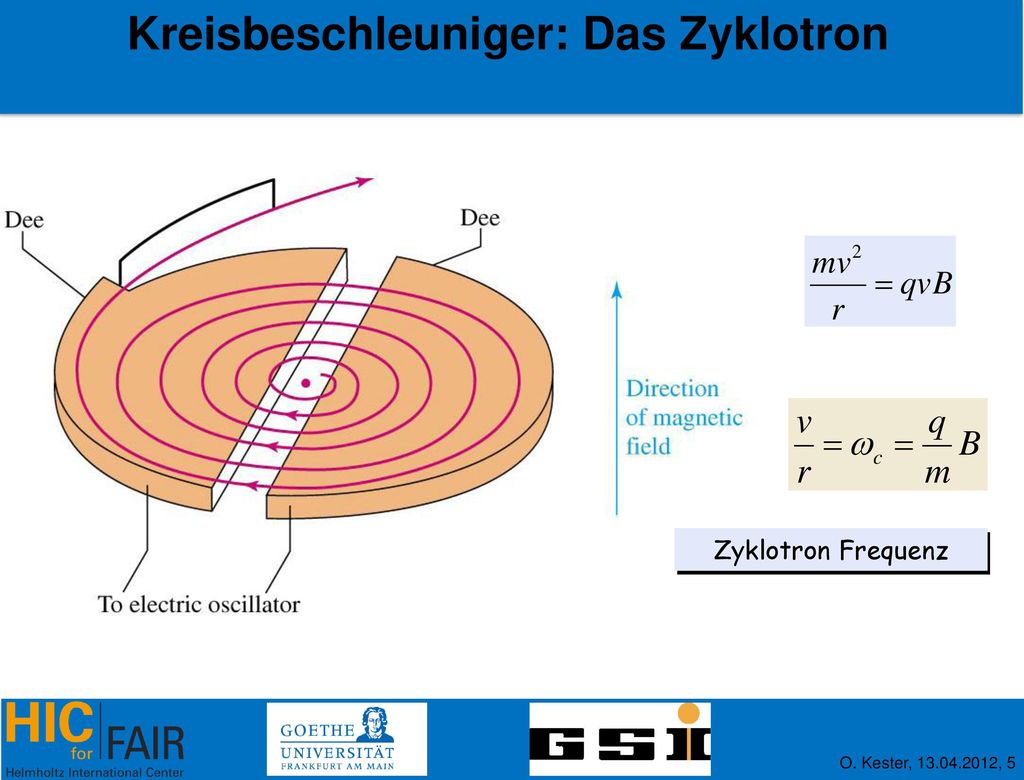

5 Kreisbeschleuniger: Das Zyklotron
Zyklotron Frequenz

6 Typisches Zyklotron lso-Zyklotron
Konstantes Magnetfeld und HF-Frequenz Die Strahlenergie ist durch relativistische Effekte limitiert lso-Zyklotron

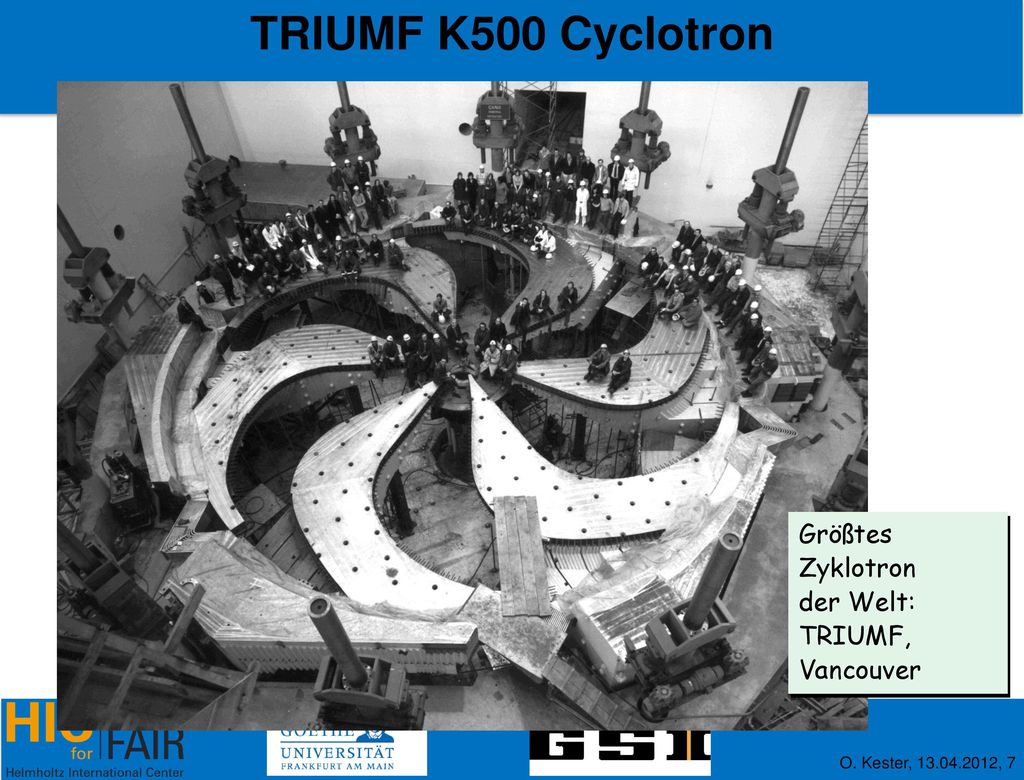

7 TRIUMF K500 Cyclotron Größtes Zyklotron der Welt: TRIUMF, Vancouver

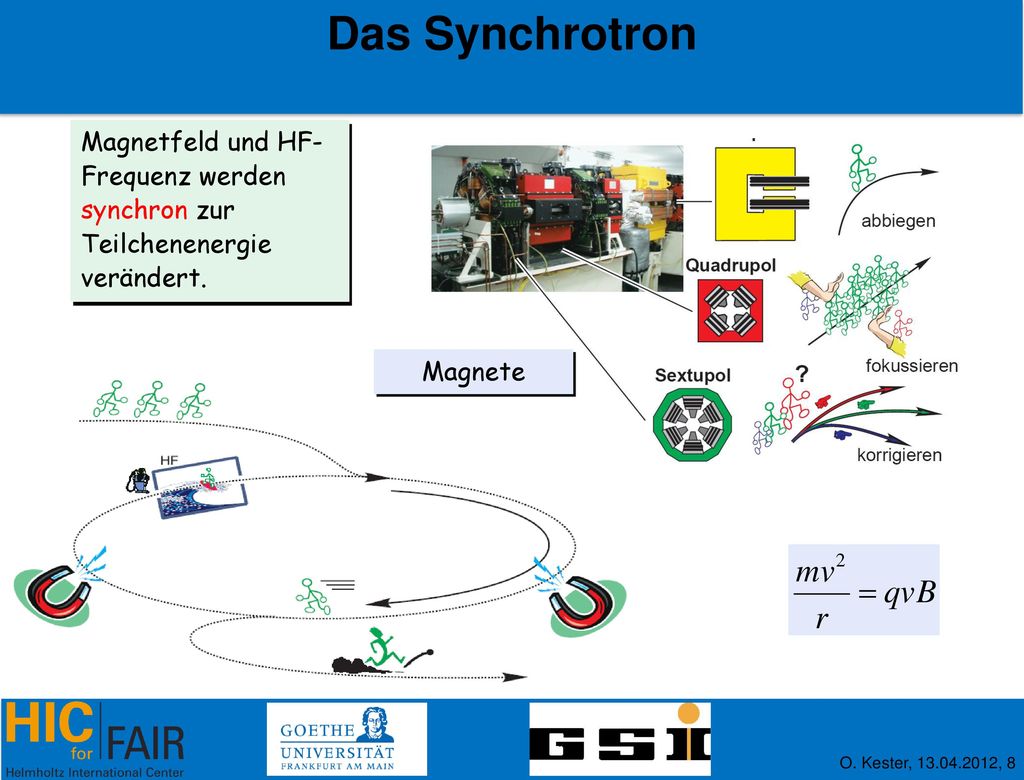

8 Das Synchrotron Magnetfeld und HF-Frequenz werden
synchron zur Teilchenenergie verändert. Magnete

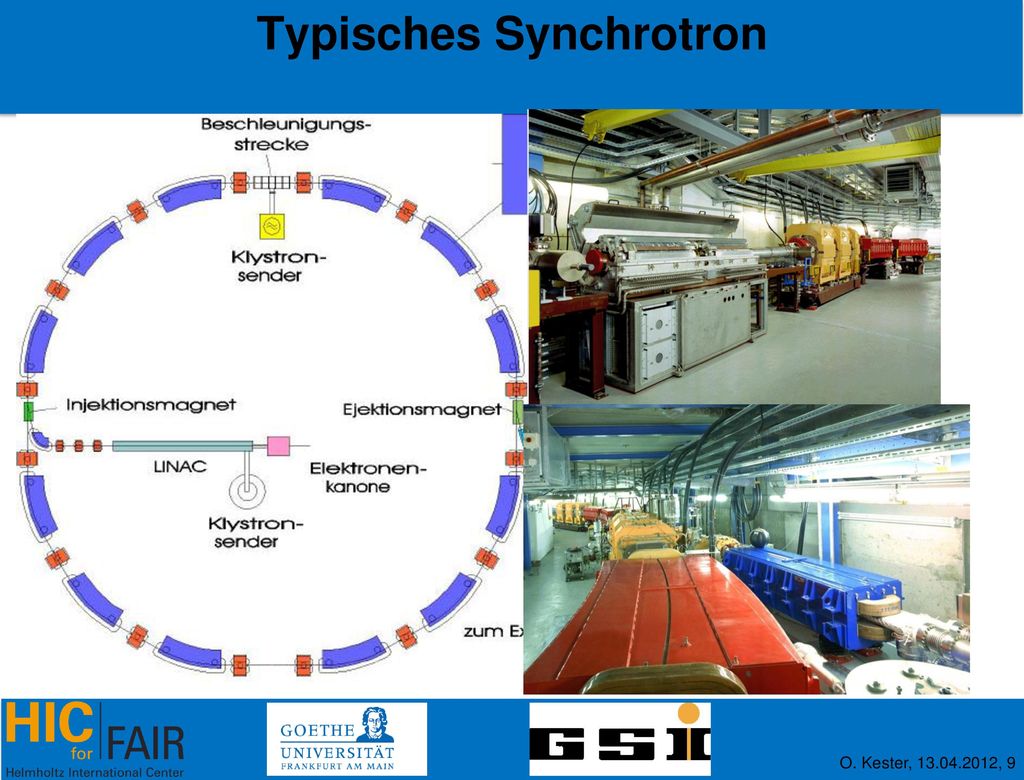

9 Typisches Synchrotron

10 500 MeV-Synchrotron (Uni Bonn)

11 Extreme Beispiele für Synchrotrons oder Speicherringe

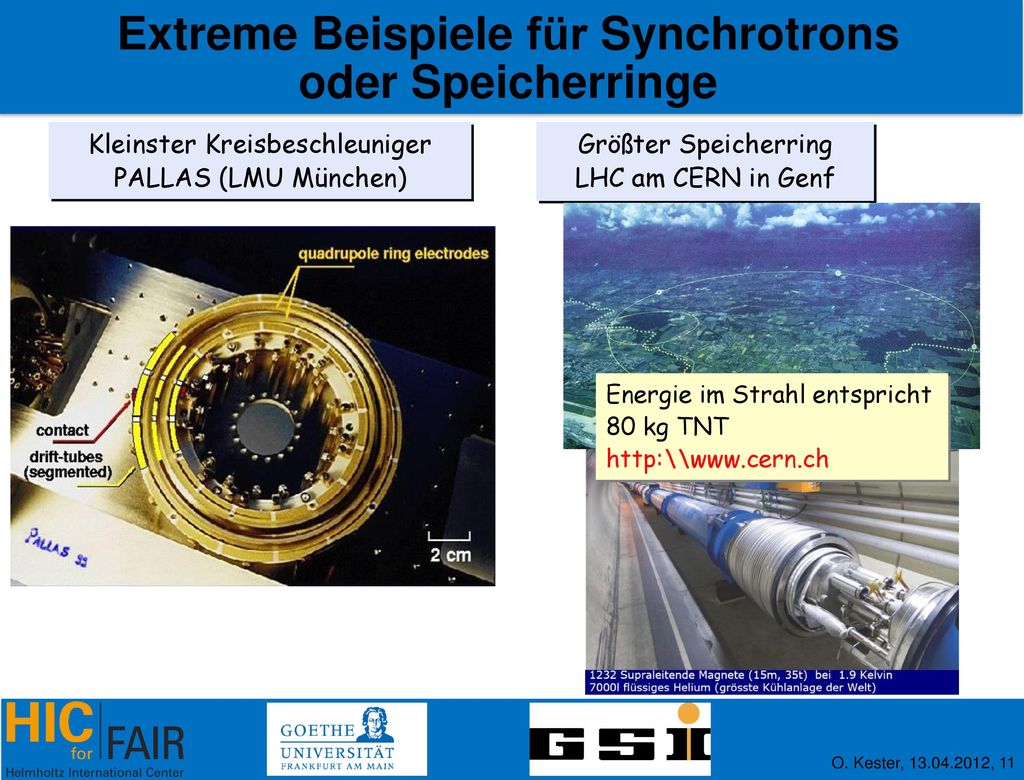

Kleinster Kreisbeschleuniger PALLAS (LMU München) Größter Speicherring LHC am CERN in Genf Bild Pallas Energie im Strahl entspricht 80 kg TNT

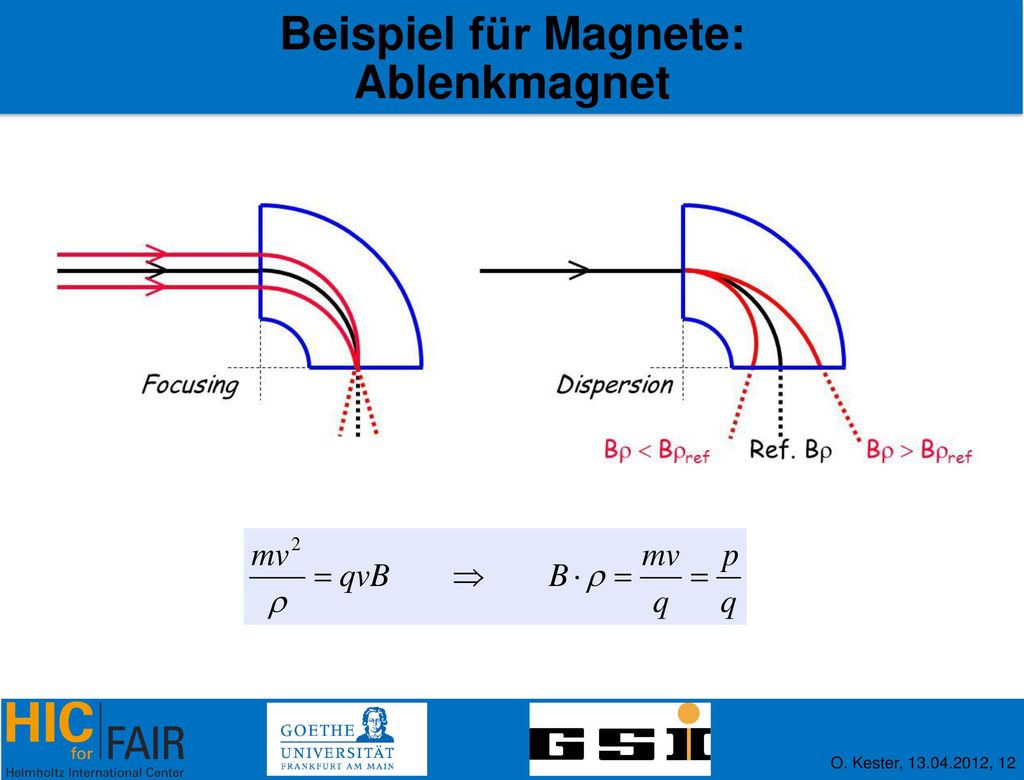

12 Beispiel für Magnete: Ablenkmagnet

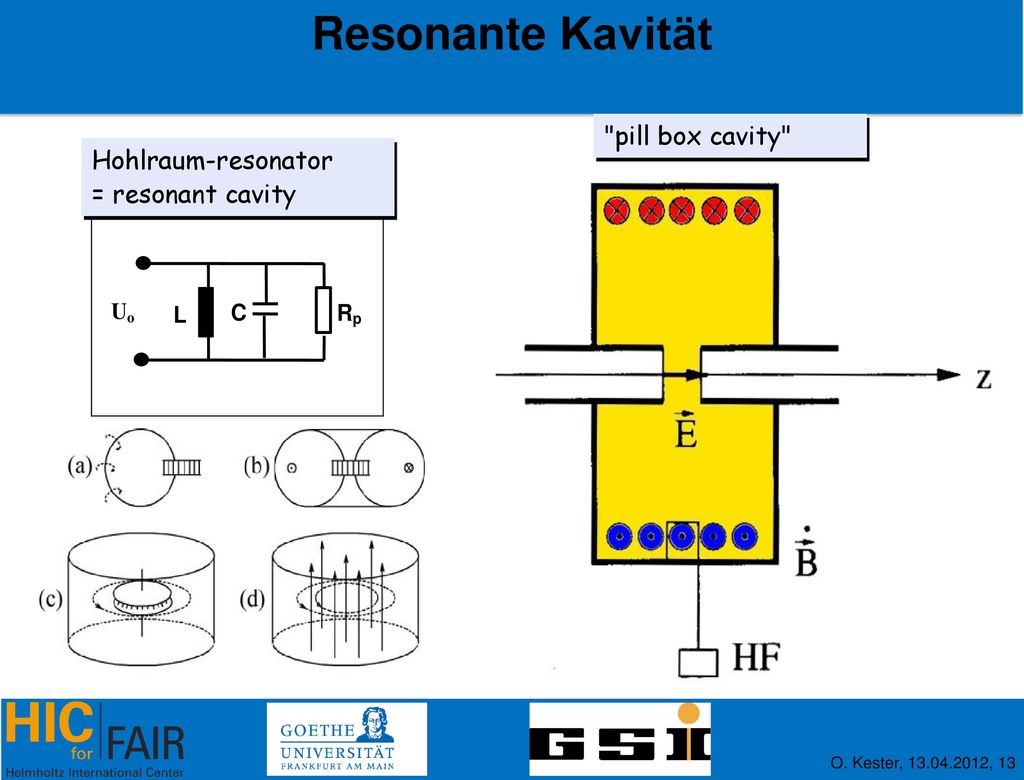

13 Resonante Kavität "pill box cavity" Hohlraum-resonator
= resonant cavity st

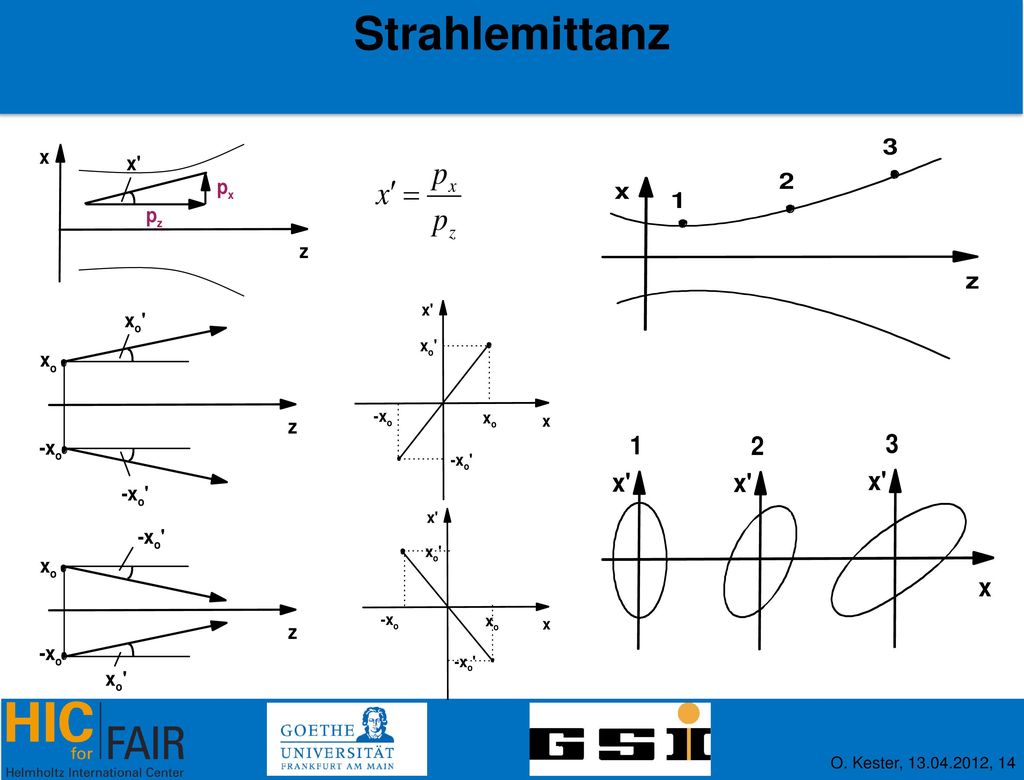

14 Strahlemittanz

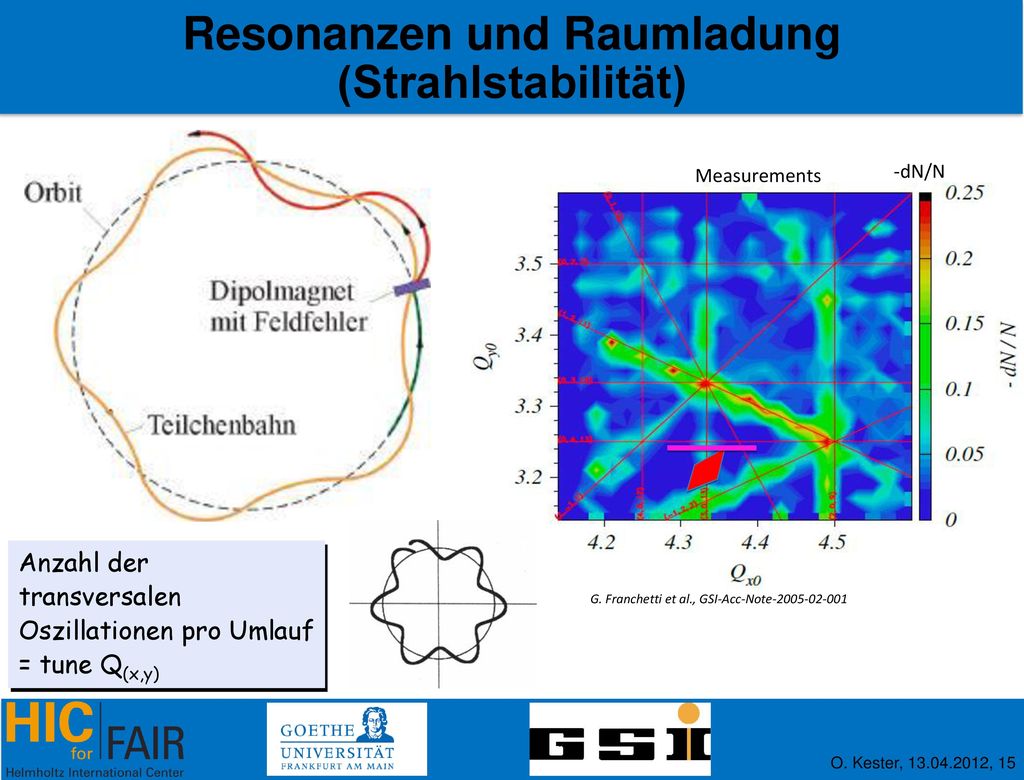

15 Resonanzen und Raumladung (Strahlstabilität)
Anzahl der transversalen Oszillationen pro Umlauf = tune Q(x,y)

16 Tumortherapie

17 GSI Helmholtzzentrum für Schwerionenforschung

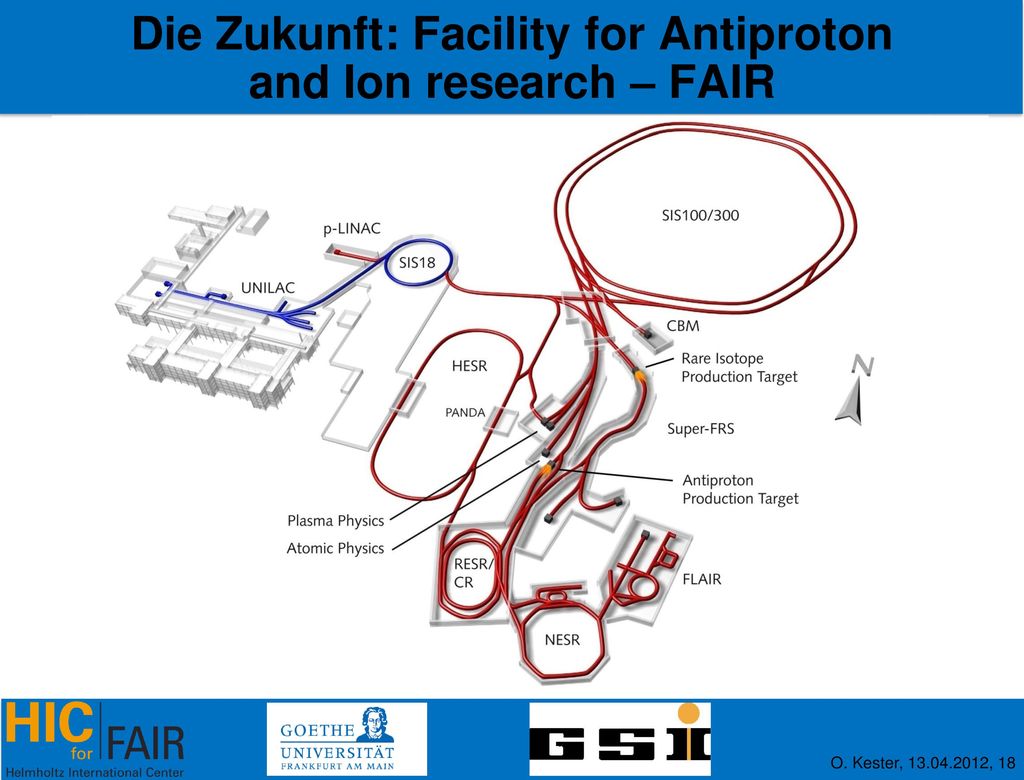

18 Die Zukunft: Facility for Antiproton and Ion research – FAIR
