1 mehr Quelle für weniger Geld
Ringgrabenkollektor mehr Quelle für weniger Geld

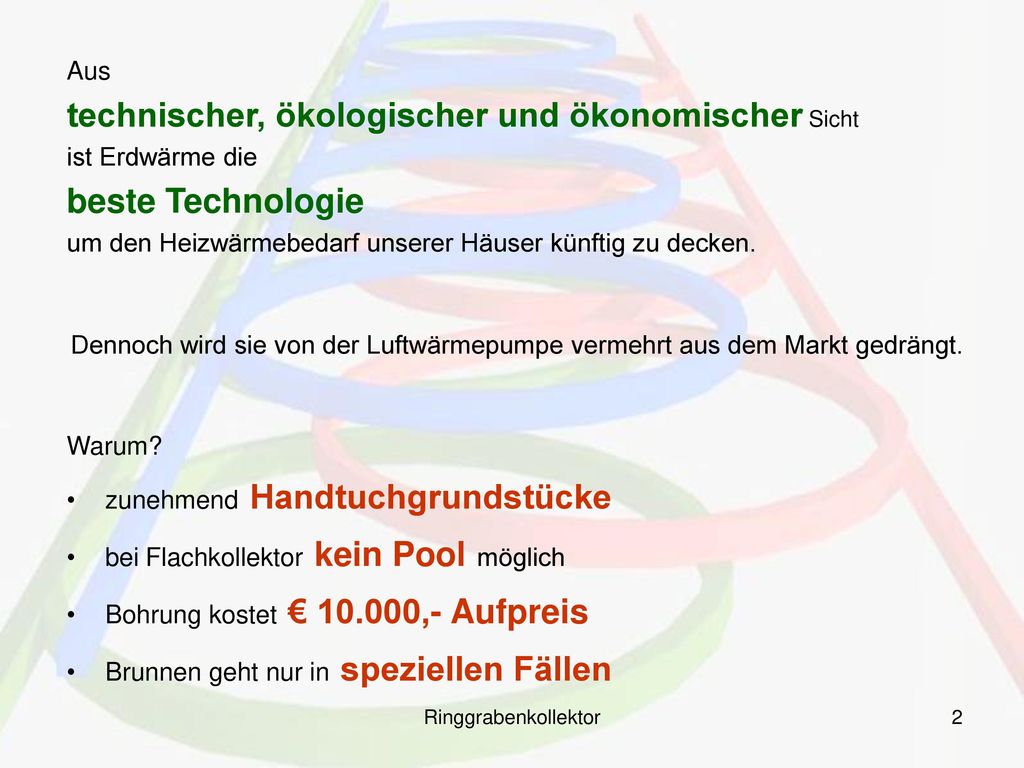

2 technischer, ökologischer und ökonomischer Sicht beste Technologie
Aus technischer, ökologischer und ökonomischer Sicht ist Erdwärme die beste Technologie um den Heizwärmebedarf unserer Häuser künftig zu decken. Dennoch wird sie von der Luftwärmepumpe vermehrt aus dem Markt gedrängt. Warum? zunehmend Handtuchgrundstücke bei Flachkollektor kein Pool möglich Bohrung kostet € ,- Aufpreis Brunnen geht nur in speziellen Fällen Ringgrabenkollektor

3 Geiz ist geil - Je weniger fachspezifisches Knowhow Bauherren haben umso mehr zählt alleine der Preis Flachkollektoren haben keine Branche im Hintergrund, daher wenig Entwicklung Ringgrabenkollektor eine Open-Source-Entwicklung aus Fachforen als Reaktion mit dem Ziel Erdwärme zum Preis von Luftwärme anzubieten. Ringgrabenkollektor

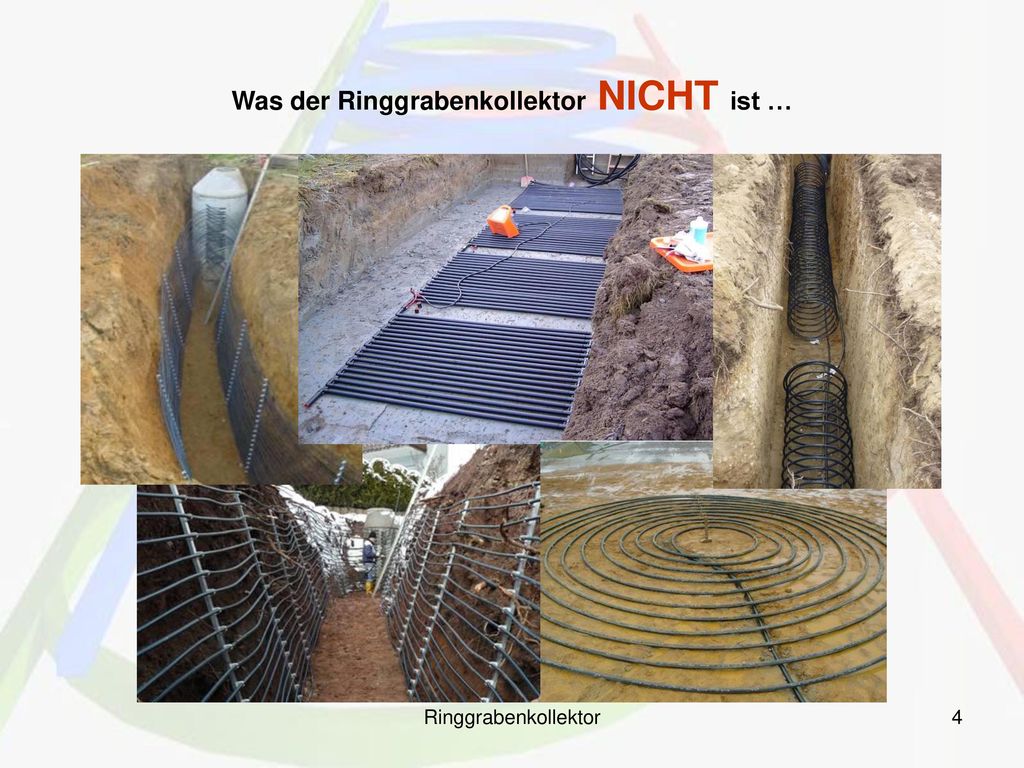

4 Was der Ringgrabenkollektor NICHT ist …

5 Flachkollektor 2.0 = Ringgrabenkollektor
Durch Weiterentwicklung und Optimierung des Erdkollektors zum Flachkollektor 2.0 = Ringgrabenkollektor Grabenform als flexible Fläche Schleifen als Formgedächtnis des Rohrbundes hydraulische Auslegung wie Tiefensonden (turbulente Strömung) Einsatz neuer Materialqualitäten (RC-Rohr ‚resistant to crack’) Umsetzung neuer Erkenntnisse der Forschung zu Wärmefluß und Regeneration. (Dissertation Klaus Ramming, Bewertung & Optimierung oberflächennaher Erdwärmekollektoren, 2007) Ringgrabenkollektor

6 mehr Aushub-Effizienz ………….… Effizienz hoch1
nicht schlanker sondern smarter gleiche erschlossene Fläche weniger Aushub viel mehr ungestörte Randzone keine Beeinflussung in der Fläche EFH -> 6kw -> 20W/m² -> 300m² Standard -> 20m x 15m Ringgraben -> 75m x 4m Ringgrabenkollektor

7 Ringgrabenkollektor

8 mehr hydraulische-Effizienz ..……. Effizienz hoch2
bessere Hydraulik für weniger Geld Standard 4 x 100m laminare Strömung Ringgraben 2 x 300m turbulente Strömung (50% besserer Wärmeübergang) 50% mehr Tauscherfläche entspricht ÖWAV-Regelblatt 207 Ringgrabenkollektor

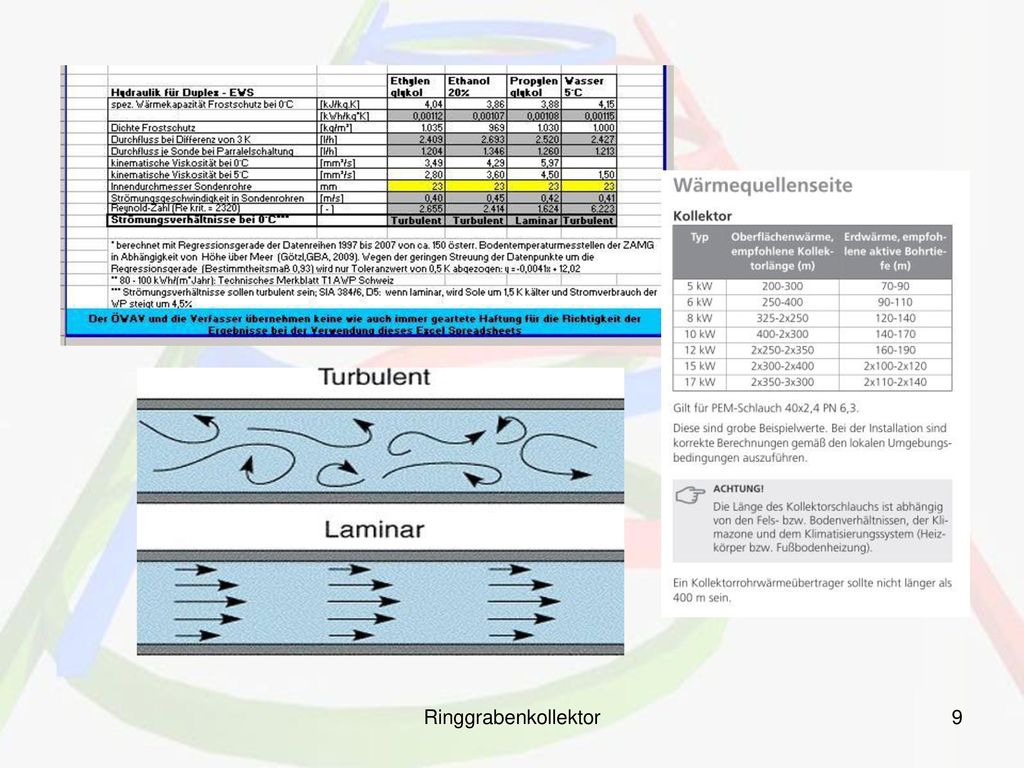

9 Ringgrabenkollektor

10 mehr Erschließungs-Effizienz ….... Effizienz hoch3
weniger Kosten für Anbindung und Verlegung Standard 4 x 100m 4-fach Verteiler Schacht Sandbett Ringgraben 2 x 300m 2-fach Verteiler kein Schacht kein Sandbett dank RC-Rohr Ringgrabenkollektor

11 Ringgrabenkollektor

12 mehr Planungs-Effizienz ………….. Effizienz hoch4
Einfache Werkzeuge für optimierte individuelle Auslegung Standard empirische Auslegung Bodenhebungen möglich Ringgraben Auslegung nach Standort Normaußentemperatur Bodenart Heizlast Berechnung der niedrigsten zu erwartenden Soletemperatur Bodenhebungen ausgeschlossen Simulation möglich Ringgrabenkollektor

13 Dimensionierung des Kollektors
Ringgrabenkollektor

14 Planung des Kollektorverlaufs
Ringgrabenkollektor

15 Ringgrabenkollektor

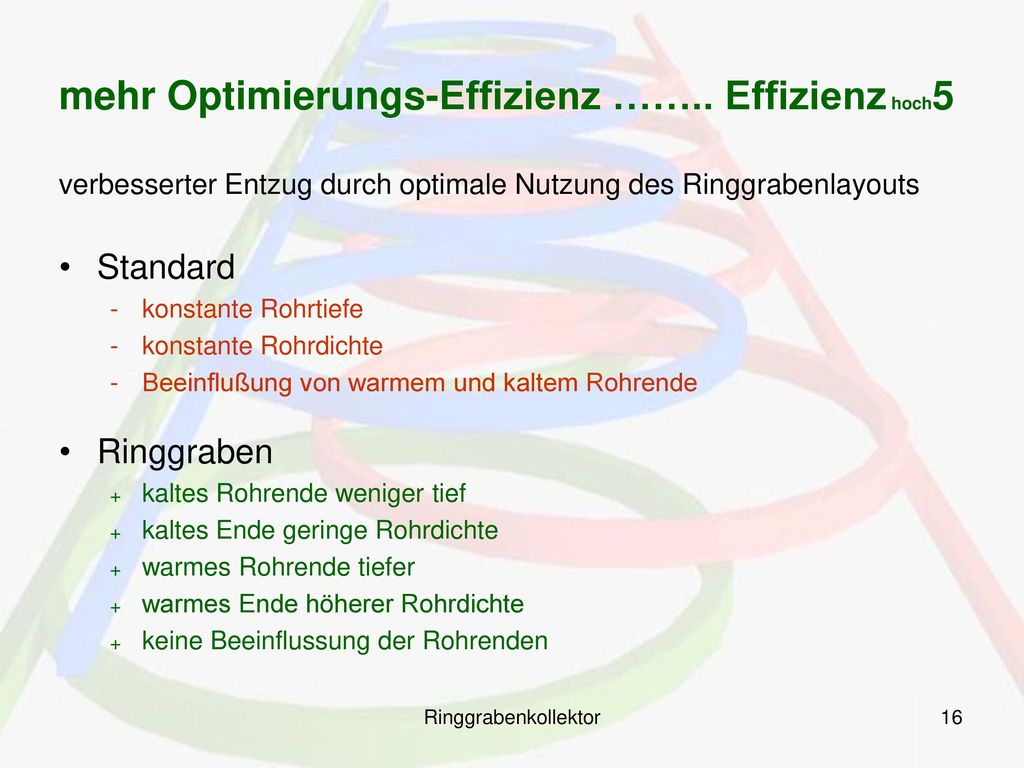

16 mehr Optimierungs-Effizienz …….. Effizienz hoch5
verbesserter Entzug durch optimale Nutzung des Ringgrabenlayouts Standard konstante Rohrtiefe konstante Rohrdichte Beeinflußung von warmem und kaltem Rohrende Ringgraben kaltes Rohrende weniger tief kaltes Ende geringe Rohrdichte warmes Rohrende tiefer warmes Ende höherer Rohrdichte keine Beeinflussung der Rohrenden Ringgrabenkollektor

17 Ringgrabenkollektor

18 mehr do-it-yourself Appeal
klare Grenze Eigenleistung/Installateur Standard Anschlüsse im Schacht – Profi für Kollektor nötig Ringgraben keine Anschlußarbeit im Freien nahtlose Verlegung aus dem Technikraum und retour Einfache Verlegung durch Schleifenform Bund im Graben abrollen Ring um Ring fallen lassen Ringgrabenkollektor

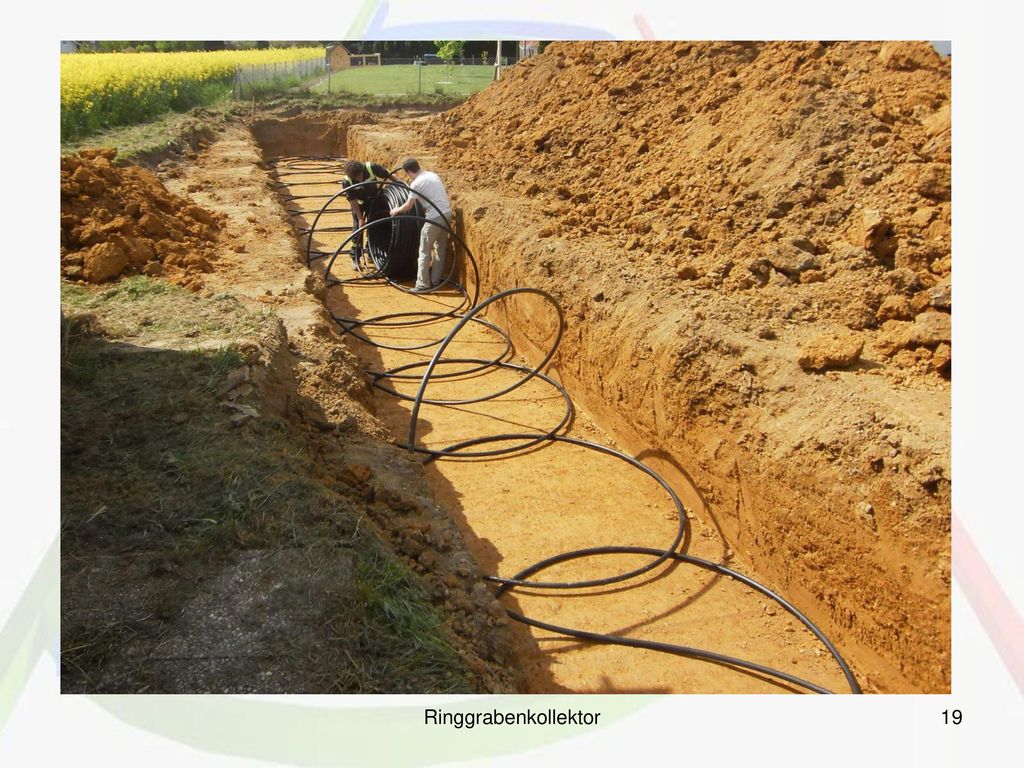

19 Ringgrabenkollektor

20 Ringgrabenkollektor

21 Ringgrabenkollektor

22 Ringgrabenkollektor

23 Ringgrabenkollektor
