1
Gasisolierte Schaltanlagen Typ ZX0
D

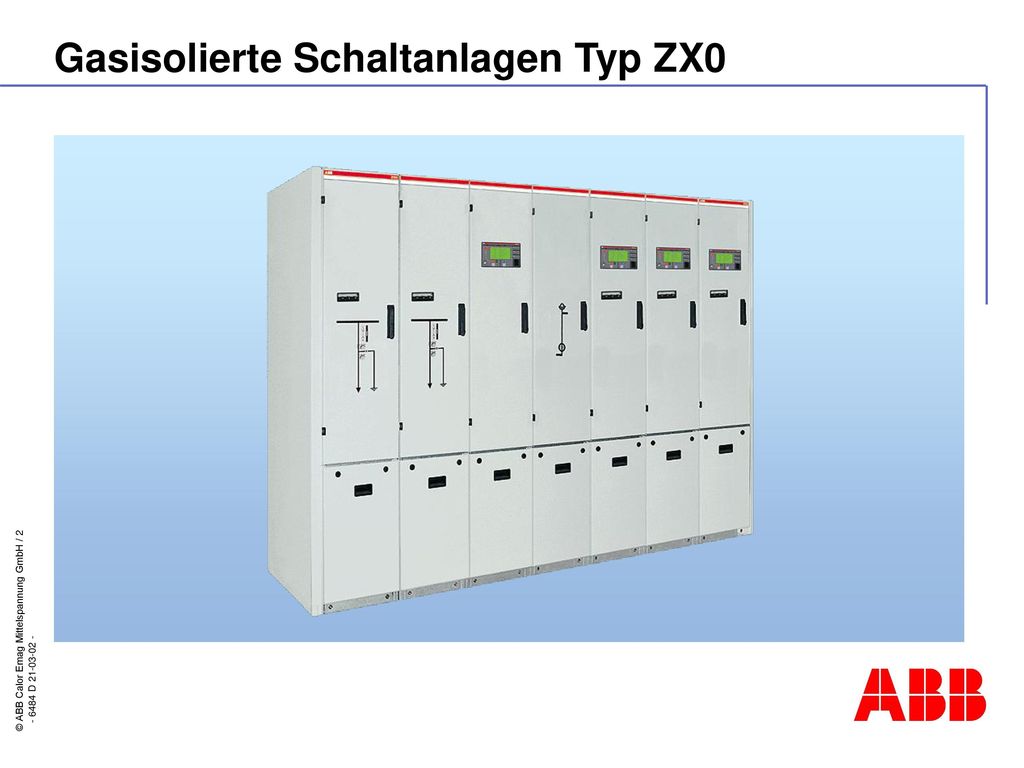

2
D
3
Bemessungs- Spannung kV 12 17,5 24
Bemessungs-Strom der Sammelschienen A Bemessungs-Strom der Abzweige mit Leistungsschalter A mit Lasttrennschalter A Bemessungs-Kurz- schlußausschaltstrom kA Breite a mm / 6001) Höhe b mm ) / 16503) Tiefe c mm ) / 10001)4) 1) Für Abgangsströme > 800 A 2) Für alle Felder einer Anlage mit Leistungsschalterfeldern 3) Für Anlagen ohne Leistungsschalterfelder 4) Plus 100 mm Abstand zur Wand D
4
Kabelabgangsfeld Leistungsschalterfeld Teilung 400 mm
1 Feldleit- und Schutzgerät REF542 plus 2 Meßbuchsen für kapazitives Spannungsanzeigesystem 3 3-Stellungsschalter-Antrieb 4 Leistungsschalter-Antrieb 5 Kabelstecker 6 Aufsteck-Stromwandler 7 Druckentlastungsscheibe 8 Außenkonus 9 Leistungsschalter 10 3-Stellungsschalter 11 Sammelschienen Schutzgas D
5
Kabelabgangsfeld Leistungsschalterfeld Teilung 600 mm
1 Feldleit- und Schutzgerät REF542 plus 2 Meßbuchsen für kapazitives Spannungsanzeigesystem 3 3-Stellungsschalter-Antrieb 4 Leistungsschalter-Antrieb 5 Kabelstecker 6 Aufsteck-Stromwandler 7 Spannungswandler 8 Spannungswandlertrennvorrichtung 9 Druckentlastungsscheibe 10 Außenkonus 11 Vakuum/Leistungsschalter 12 3-Stellungsschalter 13 Sammelschienen Schutzgas D
6
Kabelabgangsfeld Lasttrennschalterfeld mit Sicherungen
1 Meßbuchsen für kapazitives Spannungsanzeigesystem 2 3-Stellungs-Lasttrennschalter-Antrieb 3 Sicherungsbehälter 4 Kabelstecker 5 Außenkonus 6 Druckentlastungsscheibe 7 Kabelerder 9 Sammelschienen Schutzgas D

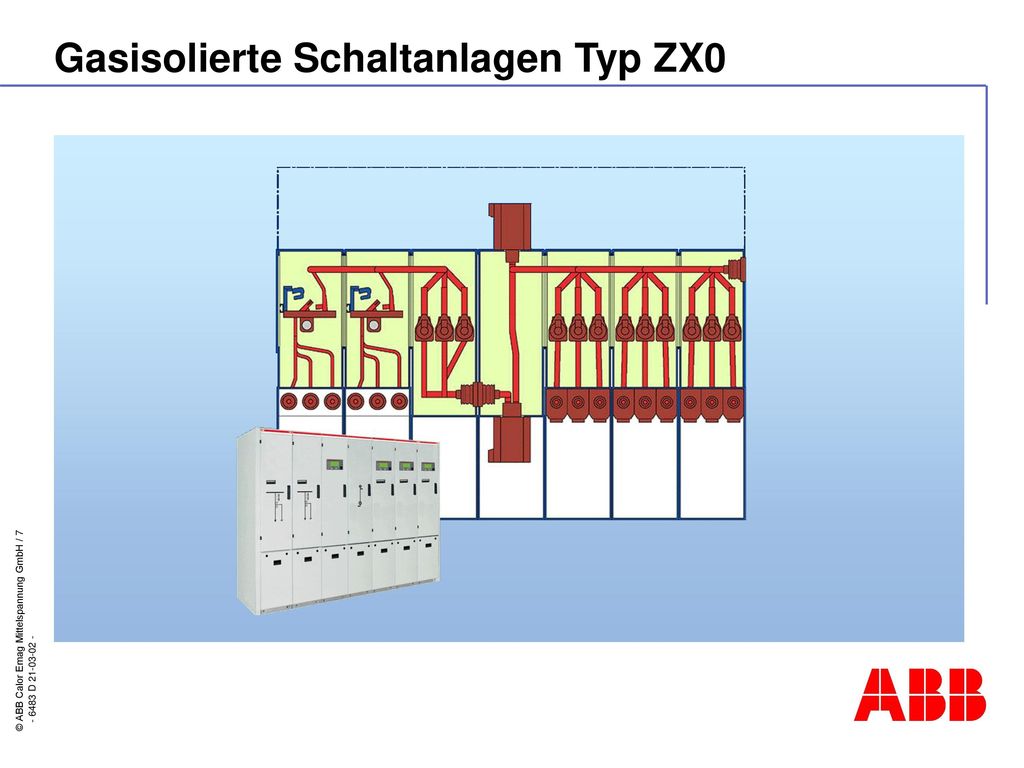

7
D
8

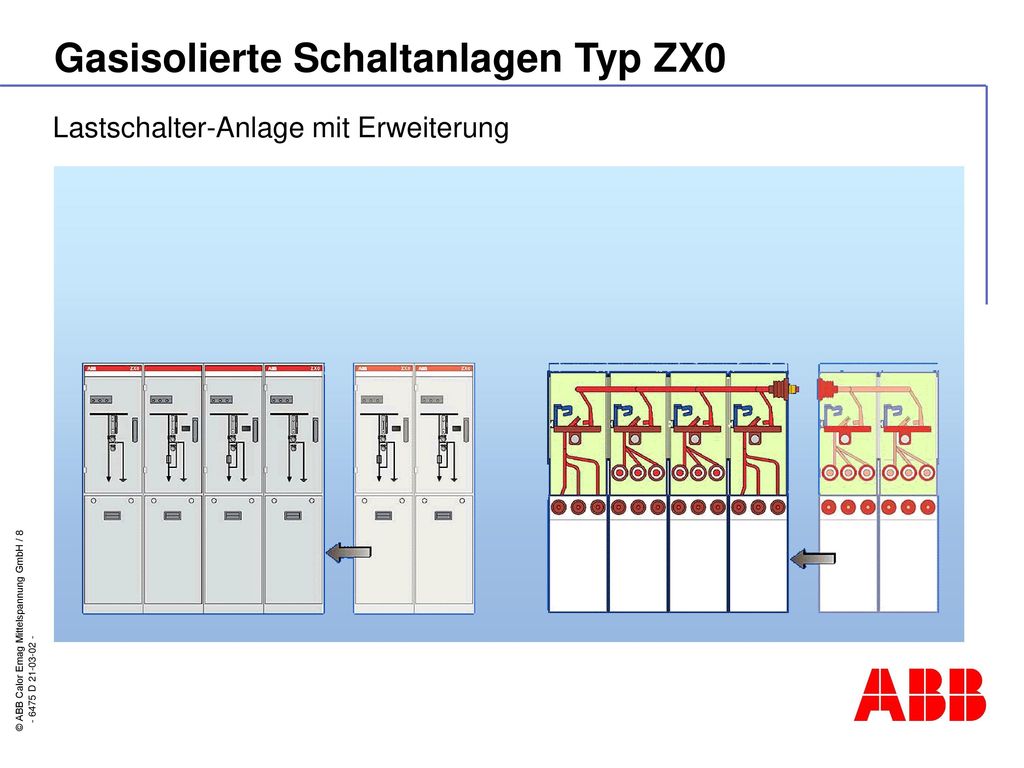

Lastschalter-Anlage mit Erweiterung
D
