1 BMA FLA FLA SAA RWA .... wirkt nur gemeinsam Ansteuerung
weitere Systeme (z.B. EMA, Video ....) SAA Sprachalarmanlagen, Evakuierung der Haustechnik, Lüftung, Türen Aufzüge ... FLA Feuerlöschanlagen BMA Brandmeldeanlagen RWA Rauch- und Wärmeabzugsanlagen .... wirkt nur gemeinsam FLA Feuerlöschanlagen Folie 1 von 23 1

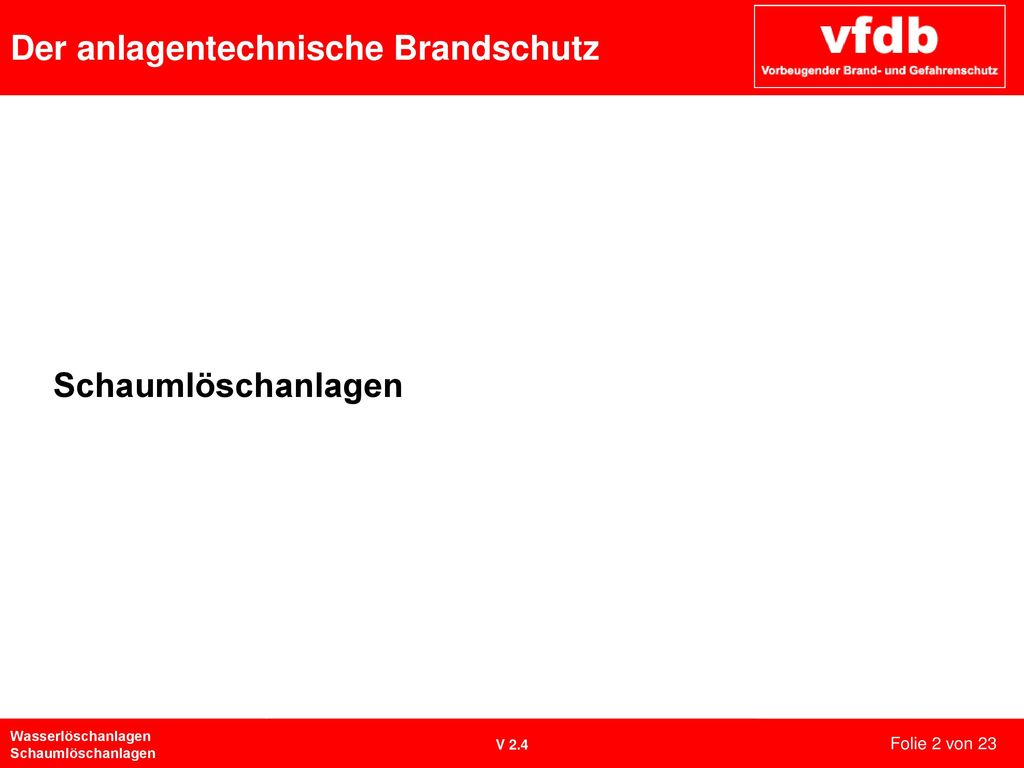

2 Schaumlöschanlagen Folie 2 von 23 2

3 Flughafeneinrichtungen Chemische Industrie
Einsatzgebiete Tanklager Raffinerien Reifenlager Müllverwertungen Flughafeneinrichtungen Chemische Industrie Lagerung mit Kunststoffanteilen Anwendungen Tankläger, Müllverbrennungsanlagen, Raffinerien oder Kunststoff-/ Reifenläger haben eines gemeinsam: Sie bergen ein besonderes Risiko. Denn im Falle eines Brandes von brennbaren Flüssigkeiten oder Kunststoffen, breitet sich das Feuer sehr schnell aus und es entwickeln sich zudem giftige Brandgase. Die Folgen sind Schäden in Millionenhöhe und die Belastung der Umwelt. Den wirksamsten Brandschutz für diese Risikobereiche, vornehmlich in den Brandklassen A und B, bilden Schaumlöschanlagen. Im Brandfall erfolgt die großflächige Verteilung der Schaummengen – je nach Einsatzgebiet – über Schaumrohre, Schaummonitore, Sprinkler oder Düsen. So kann der Brand schnell, sicher und umweltschonend bekämpft werden Folie 3 von 23 3

4 4 Sprüh-wasser-ventil Sprüh-wasser-ventil Folie 4 von 23 4

5 Einsatz bei Bränden fester und flüssiger Stoffe
der Brandklassen A und B Zumischung von Schaummitteln in den Wasserstrom durch Zumischgeräte Schaum entsteht durch Vermischung von Wasser, Schaummittel und Luft Ausführungen als stationäre oder mobile Löschanlagen möglich Schaumlöschanlagen sind wie Sprinkleranlagen stationär installierte Feuerlöschanlagen. Sie kommen bei Bränden fester und flüssiger Stoffe der Brandklassen A und B zum Einsatz. Zur Schaumerzeugung wird dem Wasserstrom durch Zumischer eine prozentual gleichbleibende Menge Schaummittel zugeführt. Das so entstehende Wasser-Schaummittel-Gemisch wird in nach geschalteten Schaumerzeugern mit Luft verschäumt und mit der für das Risiko optimalen Aufbringart auf dem brennenden Objekt verteilt. Folie 5 von 23 5

6 Löschschaum nutzt unterschiedliche Löscheffekte
Kühlen, Ersticken, Trennen, Abdecken, Dämmen und Verdrängen Führen einzeln oder gemeinsam zum raschen Löscherfolg Einsatz verschiedener Schaumarten Leichtschaum Mittelschaum Schwerschaum Im Gegensatz zu Wasser ist Schaum leichter als die Brandmaterialien, wie zum Beispiel Öl und Benzin. Der Löschschaum ist ein aus Wasser, Feuerlöschschaummittel und Luft bestehendes Löschmittel. Der Anteil der Luft bestimmt die Art des Schaums und verändert dessen Eigenschaften. Durch die Möglichkeit der 20 bis 1000fachen Verschäumung wird die optimale Löschwirkung für jedes Risiko erzielt. Löschschaum nutzt unterschiedliche Löscheffekte aus: Kühlen, Ersticken, Trennen, Abdecken, Dämmen und Verdrängen. Darüber hinaus werden Rückzündungen wirksam verhindert. Eine vielseitige Schaummittelpalette bietet sichere und flexible Einsatzmöglichkeiten. Aufeinander abgestimmte Komponenten stehen zur Verfügung. Die individuellen Kundenwünsche und die jeweiligen Brandschutzanforderungen können so maßgeschneidert angepasst werden. Folie 6 von 23 6

7 trockener grobblasiger Schaum hoher Luftanteil geringe Fließfähigkeit
Leichtschaum trockener grobblasiger Schaum hoher Luftanteil geringe Fließfähigkeit Mittelschaum feuchter Schaum Wurfweite bis 10 Meter Schwerschaum nasser feinblasiger Schaum niedriger Luftanteil Wurfweiten bis 80 Meter Leichtschaum wird durch mehr als die 201fache Verschäumung eines Wasser-Schaummittel-Gemisches mit Luft erzeugt. Zum Einsatz kommen synthetische Mehrbereichs-schaummittel. Mit Hilfe von Leichtschaumgeneratoren kann ein Wasser-Schaummittel-Gemisch bis zu 1000fach verschäumt werden. Löscheffekte sind: Trenneffekt - Dämmeffekt - Verdrängungseffekt Einsatzbereiche : Das Hauptanwendungsfeld liegt in der Flutung vom Brand betroffener bzw. gefährdeter Räume. Auf diese Weise können vor allem Produktions- und Lagerhallen wirkungsvoll geschützt werden. Mittelschaum wird durch die 21- bis 200fache Verschäumung eines Wasser-Schaummittel-Gemisches mit Luft erzeugt. Zum Einsatz kommen synthetische und AFFF-Mehrbereichs-schaummittel. Im Regelfall wird Mittelschaum 40- bis 150fach verschäumt angewandt. Löscheffekte: Trenneffekt - Kühleffekt - Verdrängungseffekt Einsatzbereiche: Mittelschaum eignet sich besonders für die Brandbekämpfung in Bodennähe, so z. B. in Auffangräumen für brennbare Flüssigkeiten. Schwerschaum wird durch die 4- bis 20fache Verschäumung eines Wasser-Schaummittel-Gemisches mit Luft erzeugt. Zum Einsatz kommen, je nach Anwendungsfall, Protein-Schaum mittel, synthetische Mehrbereichs-, AFFF- oder alkoholbeständige Schaummittel. Im Regelfall wird Schwerschaum 6- bis 10fach verschäumt angewandt. Löscheffekte: Trenneffekt - Kühleffekt - Filmbildung (AFFF- und AFS-Schaummittel) Einsatzbereiche: Schwerschaum wird bei Bränden von Flüssigkeiten, z. B. Benzin, Benzol, Alkohol, Ölen, Lacken, Lösungsmitteln, bei Lagerung und Herstellung von Kunststoffen sowie in Recycling-Anlagen, eingesetzt. Aufgrund seines hohen spezifischen Gewichtes lassen sich mit Schwerschaum große Wurfweiten erzielen, wie sie u. a. in der Brandbekämpfung auf Tankschiffen, in Tanklagern und bei Flugzeughavarien erforderlich sind. Folie 7 von 23 7

8 Schaumlöschmittel Synthetische Schaummittel Wasserfilm bildende
Einteilung in 4 Gruppen Protein Schaummittel Fluor-Protein Schaummittel Folie 8 von 23 8

9 Synthetisches Mehrbereichsschaummittel Universeller Einsatz
3 %ige und 6 %ige Zumischung Universelle Verschäumbarkeit Verschäumung 2- bis 1000fach Frostbeständigkeit bis -25 °C Hohe Schaumausbeute MBS Synthetische Mehrbereichsschaummittel zur Erzeugung von Schwer-, Mittel- und Leichtschaum, Wasserfilmbildner: Beim Einsatz wasserfilmbildender Schaummittel entsteht auf der Brandoberfläche ein sehr dünner, wässriger, schnell fließender Tensidfilm, der dem Löschschaum als Gleitfläche dient und eine besonders schnelle Schaumausbreitung gewähr leistet. Außerdem wirkt der Tensidfilm rückzündungshemmend und schützt die Fläche, z. B. einer brennbaren Flüssigkeit, die von ihm abgedeckt ist. Wasserfilmbildende Schaummittel sind mit dem Zusatz „AFFF“ gekennzeichnet. (AFFF = aqueous film forming foam) Filmbildende AFFF-Schaummittel haben eine zusätzlicher Eignung für Löschanlagen mit geringer Verschäumung wie z. B. Sprinkleranlagen. Bei „AR“ alkoholbeständige Schaummittel wird der Film durch Polysacheride erzeugt und hat eine Trennfunktion zwischen Alkohol und Schaumdecke. Folie 9 von 23 9

10 Wasserfilm bildendes Schaumlöschmittel Universelles Schaummittel
Enthält Fluortensid 1 %ige, 3 %ige und 6 %ige Zumischung Verschäumung 2- bis 150fach Frostbeständigkeit bis -20 °C Höchste Löschwirkung Sehr gute Fließfähigkeit Besonders für leicht entzündliche, flüssige Brennstoffe geeignet Einsatz in Sprinkleranlagen AFFF AFFF-AR Synthetische Mehrbereichsschaummittel zur Erzeugung von Schwer-, Mittel- und Leichtschaum, Wasserfilmbildner: Beim Einsatz wasserfilmbildender Schaummittel entsteht auf der Brandoberfläche ein sehr dünner, wässriger, schnell fließender Tensidfilm, der dem Löschschaum als Gleitfläche dient und eine besonders schnelle Schaumausbreitung gewähr leistet. Außerdem wirkt der Tensidfilm rückzündungs hemmend und schützt deshalb auch die Fläche, z. B. einer brennbaren Flüssigkeit, die vom Schaum noch nicht vollständig abgedeckt ist. Wasserfilmbildende Schaummittel sind mit dem Zusatz „AFFF“ gekennzeichnet. (AFFF = aqueous film forming foam) Filmbildende AFFF-Schaummittel haben eine zusätzlicher Eignung für Löschanlagen mit geringer Verschäumung wie z. B. Sprinkleranlagen. Bei „AR“ alkoholbeständige Schaummittel wird der Film durch Polysacheride erzeugt und hat eine Trennfunktion zwischen Alkohol und Schaumdecke. Folie 10 von 23 10

11 Prinzipskizze Wasserfilmbildung (AFFF-Effekt)
AFFF Schaummittel Prinzipskizze Wasserfilmbildung (AFFF-Effekt) Der Wasserfilm eilt dem Schaum voraus schnelle Schaumausbreitung Stabile Barriere gegen Dämpfe keine Rückzündung Folie 11 von 23 11

12 Prinzipskizze Polymerfilmbildung
Alkoholbeständige Schaummitel Prinzipskizze Polymerfilmbildung Auf polarem Brandgut Bildung einer gelartigen Schutzschicht zwischen Alkohol und Schaum Voraussetzungen Gute Verschäumung Sanfte Schaumaufgabe Folie 12 von 23 12

13 Verschäumung / Verschäumungszahl
Die Verschäumungszahlen sind in den gültigen Normen aufgeführt. Sie beschreiben das Volumen des erzeugten Löschschaums im Verhältnis zum Volumen des eingesetzten Wasser-Schaummittel-Gemisches. Beispiel: Wenn aus 1 Liter Wasser-Schaummittel-Gemisch 10 Liter Schwerschaum erzeugt werden, heißt die Verschäumungszahl 10. Verschäumung des Wasser- / Schaummittelgemisches mit Luft Folie 13 von 23 13

14 Verschiedenartige Schaummittel dürfen n i c h t miteinander gemischt
Mischbarkeit von Schaummitteln Verschiedenartige Schaummittel dürfen n i c h t miteinander gemischt werden! Mischbarkeit Schaummittel verschiedener Art und Herkunft dürfen grundsätzlich nicht miteinander vermischt werden. Folie 14 von 23 14

15 Sanfte Schaumaufgabe an der Tankwand
Schaumkrümmer Innen liegend Schaumtopf Schaumrohr Im Brandfall gibt ein Tankschutzsystem den Schwerschaum von oben auf die brennende Flüssigkeitsoberfläche. Die Verteilung des Löschschaumes erfolgt von der Tankinnenwand aus. Der Schaum verdrängt die Flammen und schützt die bereits gelöschte Fläche vor einer Rückzündung. Die Komponenten für den Tankschutz sind aufeinander abgestimmt. Mit in Fließrichtung größer werdender Querschnitte, tragen sie zur Verbesserung der Schaumqualität nach der Schaumerzeugung im Schaumrohr bei. Der versprühte Strahl des Schaum-Wasser-Gemisches saugt Luft durch die Öffnungen des Schaumrohres an und bildet durch starke Verwirbelung den Schwerschaum. In der Rohrleitung zum Schaumtopf wird der Schaum homogenisiert und erfährt durch Verwirbelung im Schaumtopf eine weitere qualitative Verbesserung. Der Schaumdruck lässt die Berstscheibe zerbersten und gibt den Schaumfluss in den Tank frei. Die Berstscheibe im Schaumtopf verhindert das Austreten der brennbaren Gase aus dem Tank. Dadurch gelangen keine explosionsfähigen Gase in das Rohrnetz des Schaumsystems und somit in die Umgebung.. Der Schaumkrümmer lenkt den Schaumstrahl zur Tankinnenwand um. Der an der Wandung herunterfließende Schaum kann sich von einem Punkt über die brennende Flüssigkeitsoberfläche ausbreiten. Sanfte Schaumaufgabe an der Tankwand Tankschutz Folie 15 von 23 15

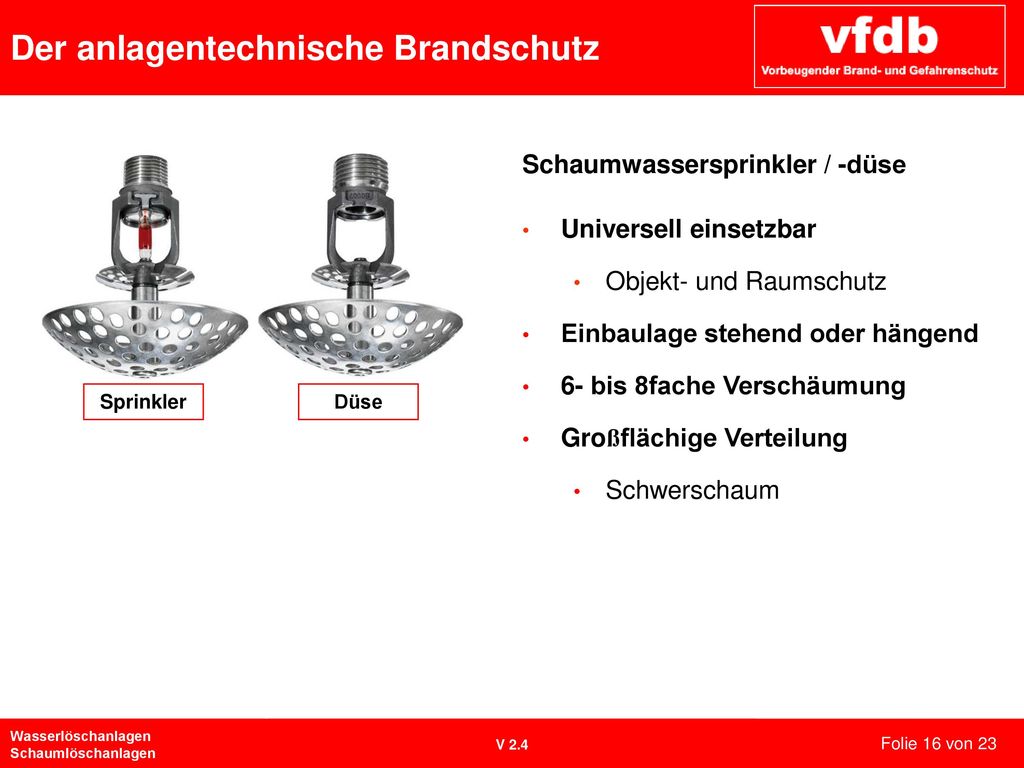

16 Schaumwassersprinkler / -düse Universell einsetzbar
Objekt- und Raumschutz Einbaulage stehend oder hängend 6- bis 8fache Verschäumung Großflächige Verteilung Schwerschaum Sprinkler Düse Schaumsprinkler und -düsen speziell für Schwerschaumlöschanlagen. Die Sprinkler werden hauptsächlich in Lager- und Produktionsbereichen eingesetzt. Die Düsen eignen sich optimal im Objektschutz zum Schutz von Abfüllstationen, z.B. zur Befüllung von Tankwagen oder etwa bei Hydraulikaggregaten oder als Raumschutz in Fasslägern. Folie 16 von 23 16

17 Einsatz in Produktions- und Lagerbereichen als Raumschutz
Bis ca. 700-fache Verschäumung Leichtschaumausbringung Erstickungsgefahr für Personen Nicht bei Alkoholen und Lösemitteln Starker Einfluss durch Rauchgase und Temperatur auf den erzeugten Schaum Leichtschaumgenerator Leichtschaumgenerator Die Generatoren erzeugen Leichtschaum, der für den Schutz von Lagerbereichen eingesetzt wird. Leichtschaum flutet den kompletten Raum und entzieht dem Feuer den Sauerstoff durch Verdrängung der Luft. Folie 17 von 23 17

18 Meist für den Außeneinsatz
Brandbekämpfung aus sicherer Entfernung möglich Objektkühlung Varianten der Zielausrichtung manuell elektrisch hydraulisch Schaummonitor mit Schwerschaum-Strahlrohr Die Einsatzbereiche sind u.a. Raffinerien, Müllverbrennungsanlagen, chemische Industrie, Flugzeugwartungshallen, Tanklager, Hafenanlagen, Tank- und Containerschiffe, Feuerlöschboote, Bohrinseln, Feuerlöschfahrzeuge, Feuerlöschcontainer, mobile Löschanlagen. Anwendung Schaum-/Wasser-Werfer können wahlweise mit einem Wasser-Strahlrohr für reinen Wassereinsatz ausgerüstet werden oder mit einem Schaum-/Wasser-Strahlrohr für den wechselnden Einsatz von Schaum und Wasser. Die Strahlrohre gibt es in unterschiedlichen Größen, die je nach Arbeitsdruck, Durchsatzmenge und Düsendurchmesser die Wurfweiten und -höhen bestimmen. Folie 18 von 23 18

19 Schwerschaumqualität
Wasserstrahlrohr Für Klasse A-Brände Bauwerkskühlung Schaumstrahlrohr Schwerschaumqualität Löschen direkt unter Monitor nur eingeschränkt möglich Breitstrahl mit Sprühklappe Schaummonitor mit Schwerschaum-Strahlrohr Schaummonitor Der Schaummonitor ist für den Außeneinsatz konzipiert, um Brände aus sicherer Entfernung zu bekämpfen und vom Feuer bedrohte Objekte vorbeugend zu kühlen. Der Monitor lässt sich je nach Ausführungsvariante entweder manuell oder elektrisch bzw. hydraulisch per Fernsteuerung auf das jeweilige Ziel ausrichten. Folie 19 von 23 19

20 Wirksamster Brandschutz in der Brandklasse B
Zusammenfassung Wirksamster Brandschutz in der Brandklasse B Löschschaum besteht aus Wasser, Schaumlöschmittel und Luft Anteil der Luft bestimmt die Schaumart Schaum ist leichter als die Brandmaterialien z. B. Öl oder Benzin Zumischgeräte führen dem Wasserstrom Schaummittel zu Prozentual gleichbleibende Schaummittelmenge Folie 20 von 23 20

21 Großflächige Verteilung der Schaummengen
Zusammenfassung Großflächige Verteilung der Schaummengen über Schaumrohre, Schaumonitore, Sprinkler oder Düsen Verschiedene Löscheffekte Kühlen, Ersticken, Trennen, Abdecken, Dämmen und Verdrängen Keine Rückzündungen Folie 21 von 23 21

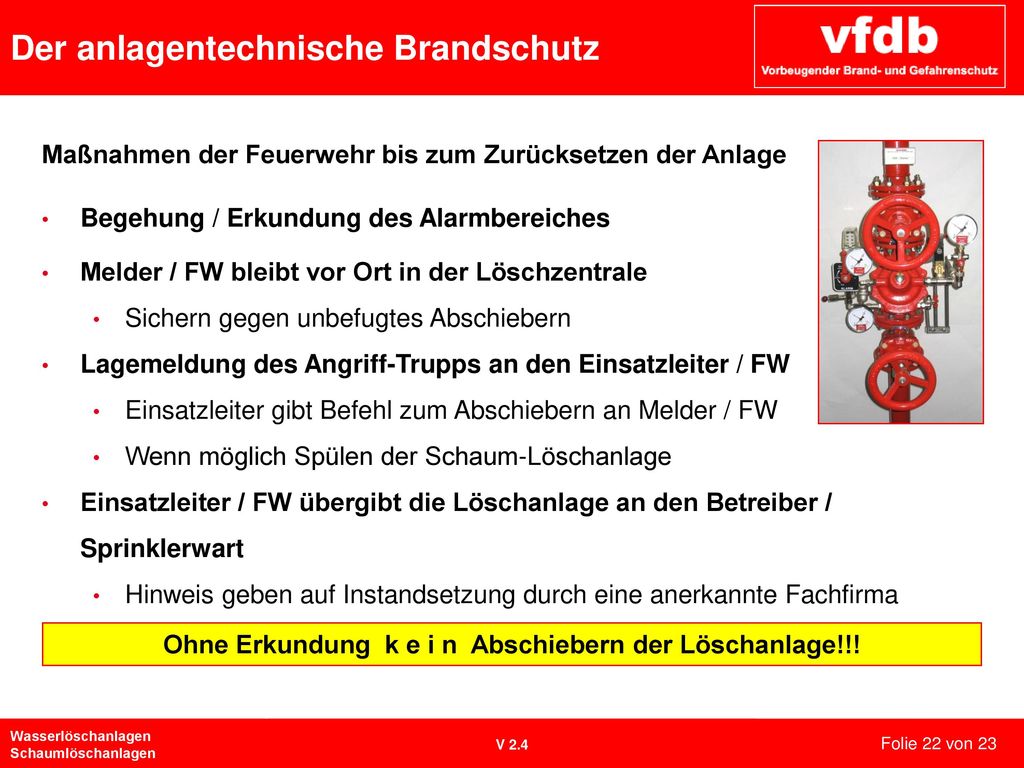

22 Ohne Erkundung k e i n Abschiebern der Löschanlage!!!
Maßnahmen der Feuerwehr bis zum Zurücksetzen der Anlage Begehung / Erkundung des Alarmbereiches Melder / FW bleibt vor Ort in der Löschzentrale Sichern gegen unbefugtes Abschiebern Lagemeldung des Angriff-Trupps an den Einsatzleiter / FW Einsatzleiter gibt Befehl zum Abschiebern an Melder / FW Wenn möglich Spülen der Schaum-Löschanlage Einsatzleiter / FW übergibt die Löschanlage an den Betreiber / Sprinklerwart Hinweis geben auf Instandsetzung durch eine anerkannte Fachfirma Ohne Erkundung k e i n Abschiebern der Löschanlage!!! Folie 22 von 23 22

23 BMA FLA FLA Der anlagentechnische Brandschutz SAA RWA
                                                                                     Der anlagentechnische Brandschutz BMA Brandmeldeanlagen Ansteuerung der Haustechnik, Lüftung, Türen Aufzüge ... SAA Sprachalarmanlagen, Evakuierung FLA Feuerlöschanlagen .... wirkt nur gemeinsam FLA Feuerlöschanlagen RWA Rauch- und Wärmeabzugsanlagen Ansteuerung weitere Systeme (z.B. EMA, Video ....) Folie 23 von 23 23
