1 = Common Object Request Broker Architecture
9.4 CORBA = Common Object Request Broker Architecture Standard (nicht Produkt!) der OMG – Object Management Group Architektur: objektorientiert/Fernaufrufe + Komponenten IDL: C++ -ähnlich Dienste: sehr reichhaltig Anwendungen: Anwendungen, speziell Einbinden von Altsoftware

2 9.4.1 Objektmodell: Schnittstellen und Objekte
Menge von Operations-Signaturen, beschrieben mit CORBA IDL Objekt:  irgendwie erzeugtes Exemplar irgendeiner Implementierung in irgendeiner Programmiersprache (nicht notwendig objektorientiert) mit einer bestimmten Schnittstelle = Objekttyp,  identifiziert durch CORBA-Objektverweis (= Fernverweis, s.u.),  fernaufrufbar über diesen Verweis

3 Vererbung/Erweiterung von Schnittstellen ist möglich
! Nicht Teil des Objektmodells sind  Implementierung, „Klassen“  Objekterzeugung Beachte: Das CORBA-Objektmodell ist prinzipiell unabhängig von den Objektmodellen der verwendeten Programmiersprachen – sofern diese überhaupt objektorientiert sind  beschränkte Verteilungsabstraktion !

4 9.4.2 Schnittstellenbeschreibung mit IDL
 Entfernte Ähnlichkeit mit C++  Typsystem mit einfachen und zusammengesetzten Typen  Module bilden Namensräume, auch mit Schachtelung  Ein Modul (module) kann enthalten:  Konstantendefinitionen  Typdefinitionen  Vereinbarungen von Ausnahmen (exceptions)  Vereinbarungen von Schnittstellen (interfaces)

5 Typsystem: Typ Basistyp Verweistyp (basic type) (reference type) einfach zusammengesetzt Objekttyp Werttyp Object valuetype long struct{fields} char [size] string sequence<type> mit Vererbung (auch Mehrfachvererbung)

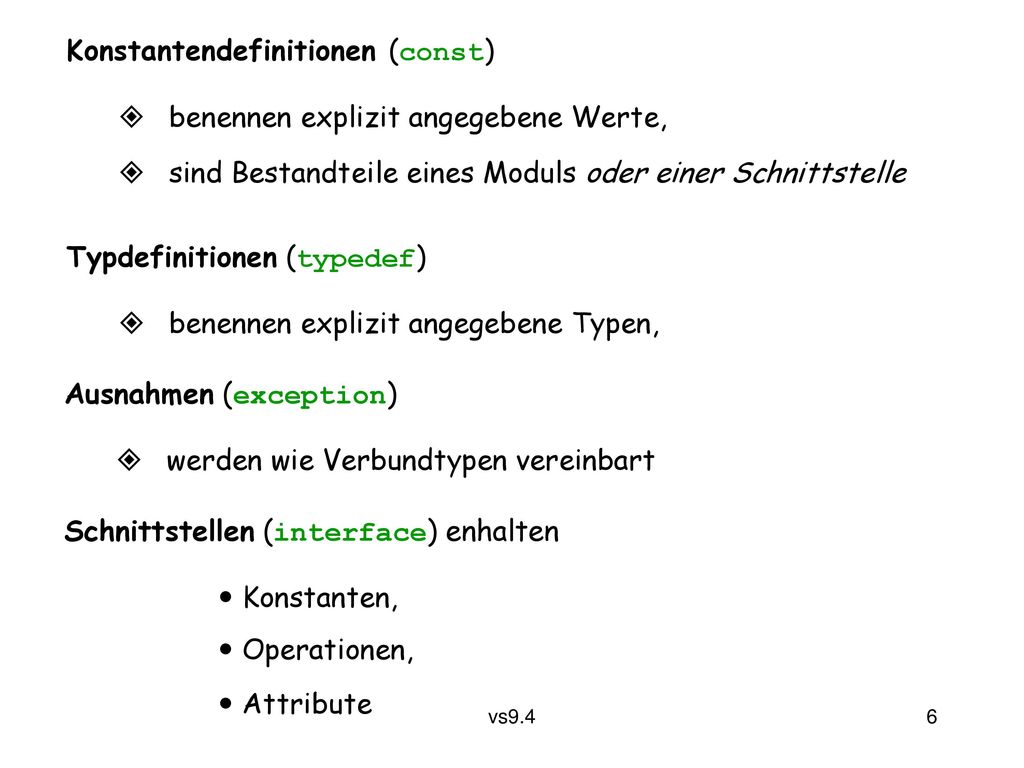

6 Konstantendefinitionen (const)
 benennen explizit angegebene Werte,  sind Bestandteile eines Moduls oder einer Schnittstelle Typdefinitionen (typedef)  benennen explizit angegebene Typen, Ausnahmen (exception)  werden wie Verbundtypen vereinbart Schnittstellen (interface) enhalten  Konstanten,  Operationen,  Attribute

7 Operationen in Schnittstellen
 können Wert liefern (oder auch nicht: void),  können Ausnahmen melden (raises),  kennen 3 Parametermechanismen: in Wertparameter out Ergebnisparameter inout Wert/Ergebnisparameter (bei Objekttypen wird Objektverweis übergeben, bei valuetype wird Objektkopie übergeben!)  können als asynchron vereinbart werden (oneway), sofern ohne Ergebnis und Ausnahmen. Valuetypes: - Typ des FORMALEN Parameters ist ausschlaggebend, - ähnlich ‚struct‘ in C# - dort allerdings KEIN Verweistyp.

8 Semantik des Operationsaufrufs:
 synchrone bzw. asynchrone Ausführung, at-most-once  Ausnahmen wie spezifiziert, zzgl. CORBA-Ausnahmen Attribute in Schnittstellen (attribute)  können als schreibgeschützt (readonly) vereinbart werden,  sind äquivalent zu getter/setter-Operationen (bzw. nur getter, wenn schreibgeschützt)

9 // file example.idl module example { // no nesting used, only one module typedef string Name; exception NameClash {Name clashing;}; exception Overflow {unsigned long capacity;}; interface Phones { // private phone book long lookup(in Name s); void enter (in Name s, in long n) raises(NameClash, Overflow); void delete(in Name s); readonly attribute long capacity; };

10 Vordefiniert ist module CORBA { interface ORB { .... // Schnittstelle eines Pseudoobjekts mit }; // objektunabhängigen Standardoperationen interface Object { .... // Standardoperationen für Objekte }; Qualifizierte Namen: z.B. example::Phones, CORBA::ORB Jede Schnittstelle erbt implizit von CORBA::Object, d.h. jeder Objekttyp ist verträglich mit CORBA::Object

11 Umgang mit Verweisen ist unabhängig von Programmiersprachen und deren Verweisen ! interface Object { // Operationen auf Verweisen Object duplicate(); // liefert Kopie des Objektverweises boolean is_equivalent(in Object other); // bezeichnet other dasselbe Objekt? boolean is_nil(); // bezeichnet der Verweis ein gültiges Objekt? ... }; Alle diese Operationen werden lokal ausgeführt.

12 Umwandlung von Verweisen in Zeichenketten (und zurück):
interface ORB { string object_to_string(in Object o); Object string_to_object(in string s); ... }; Diese Zeichenketten – stringified object references - dienen lediglich als externe Repräsentation für Objektverweise. Es sind binäre Daten in ASCII-Kodierung, man kann aus ihnen die identifizierenden Informationen des Objekts nicht direkt ablesen.

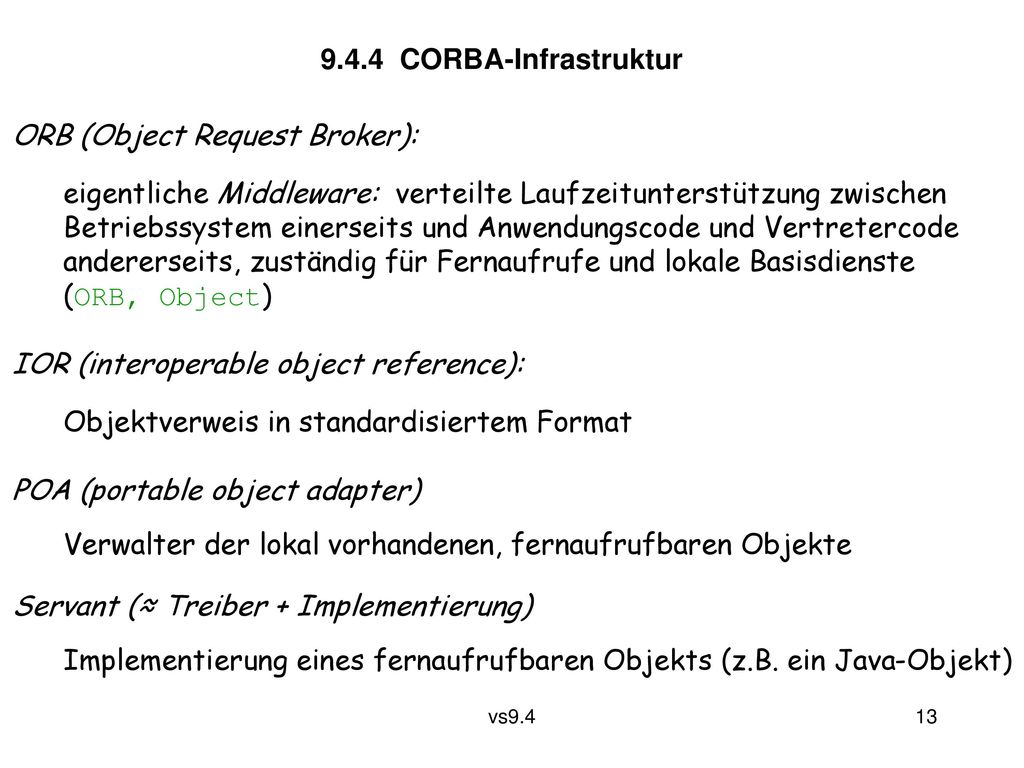

13 CORBA-Infrastruktur ORB (Object Request Broker): eigentliche Middleware: verteilte Laufzeitunterstützung zwischen Betriebssystem einerseits und Anwendungscode und Vertretercode andererseits, zuständig für Fernaufrufe und lokale Basisdienste (ORB, Object) IOR (interoperable object reference): Objektverweis in standardisiertem Format POA (portable object adapter) Verwalter der lokal vorhandenen, fernaufrufbaren Objekte Servant (≈ Treiber + Implementierung) Implementierung eines fernaufrufbaren Objekts (z.B. ein Java-Objekt)

14 Interface Repository:
verwaltet IDL-Schnittstellenbeschreibungen für Reflection Implementation Repository: verwaltet zugehörige Implementierungen zwecks on-demand-Aktivierung CORBA Services: breite Palette von Standarddiensten wie z.B. Naming Service, Notification Service, Transaction Service, ... CORBA Facilities: Sammlungen von Diensten und Spezifikationen für spezielle Anwendungsbereiche, z.B. Data Interchange, Systems Management, …

15 Sprachanbindung (language mapping) definiert die Beziehungen zwischen dem CORBA-Objektmodell und Syntax und Semantik einer bestimmten Programmiersprache  setzt die Typsysteme zueinander in Beziehung,  regelt die Nachbildung nicht verfügbarer Parametermechanismen,  stellt Bibliotheksroutinen für die CORBA-Standarddienste zur Verfügung (ORB, Object),  stellt einen Vertreter-Generator – IDL Compiler – zur Verfügung; der Vertreter heißt stub, der Treiber heißt skeleton.

16 Vertreter-Erzeugung am Beispiel Java:
> idl2java example.idl erzeugt für jedes Modul ein Java Package, hier also ein einziges Package example. Das Package umfasst die folgenden Dateien: PhonesOperations.java Schnittstelle entsprechend Phones Phones.java Schnittstelle, die PhonesOperations und org.omg.CORBA.Object zusammenfaßt PhonesStub.java Vertreter-Klasse PhonesStub PhonesHelper.java Hilfsklasse PhonesHelper PhonesPOA.java Treiber-Klasse PhonesPOA (für Vererbung) PhonesPOATie.java Treiber-Klasse PhonesPOATie

17 Automatische Erzeugung von IDL-Text .idl
für bereits vorliegenden Server-Code ist möglich, wenn sich daraus eine Schnittstelle ableiten läßt, z.B. für eine Java-Klasse import java.rmi.*; public class PhonesImpl implements Remote {...} (nach Übersetzung) wie folgt: > rmic –idl PhonesImpl (SUN) oder > java2idl PhonesImpl (VisiBroker u.a.) In der Tat ist hier lediglich ‚implements Remote‘ erforderlich!

18 9.4.6 Programmierbeispiel in Java
Schnittstelle ist example.idl (9.4.2 ) Anbieter besteht aus eigentlichem Objekt – genannt Servant – und dem Server-Prozess, der als Träger des Objekts fungiert: // servant class import org.omg.CORBA.*; public class PhonesImpl extends PhonesPOA { // skeleton as superclass ! ... public int lookup(String n) {...} } Beachte: Klassenname irrelevant, kein interface erforderlich – aber Schnittstelle muss zu example.Phones passen!

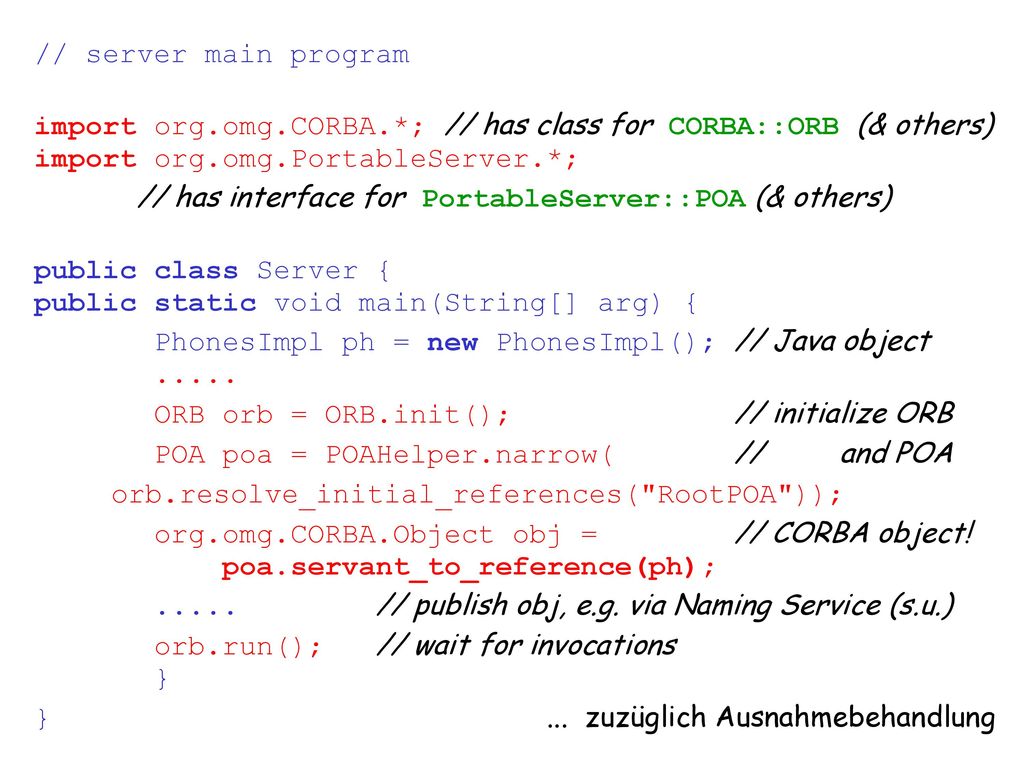

19 import org.omg.CORBA.*; // has class for CORBA::ORB (& others)
// server main program import org.omg.CORBA.*; // has class for CORBA::ORB (& others) import org.omg.PortableServer.*; // has interface for PortableServer::POA (& others) public class Server { public static void main(String[] arg) { PhonesImpl ph = new PhonesImpl(); // Java object ..... ORB orb = ORB.init(); // initialize ORB POA poa = POAHelper.narrow( // and POA orb.resolve_initial_references("RootPOA")); org.omg.CORBA.Object obj = // CORBA object! poa.servant_to_reference(ph); // publish obj, e.g. via Naming Service (s.u.) orb.run(); // wait for invocations } } zuzüglich Ausnahmebehandlung … oder publizieren durch Ausgabe der stringified IOR.

20 Alternativ: Delegation statt Vererbung
// servant class public class PhonesImpl extends PhonesBase implements PhonesOperations { // no skeleton yet ... public int lookup(String n) {...} } ... sowie ... // server main program PhonesImpl ph = new PhonesImpl(); // Java object PhonesPOATie tie = new PhonesPOATie(ph); // Skeleton! org.omg.CORBA.Object obj = // CORBA object poa.servant_to_reference(tie);

21 Klient: import org.omg.CORBA.*; ..... ORB orb = ORB.init(); // initialize ORB org.omg.CORBA.Object obj = // get CORBA object, e.g., // through Naming Service Phones p = PhonesHelper.narrow(obj);// get Java object if(p == null) // type error int number = p.lookup("Otto"); // remote invocation ... zuzüglich Ausnahmebehandlung

22 9.4.7 Portable Object Adapter (POA)
erlaubt Vielzahl unterschiedlicher Strategien zur Gestaltung der Beziehungen zwischen CORBA-Objekt, Servant und Server  Lebensdauer eines CORBA-Objekts und des implementierenden Servants sind unabhängig.  POA unterstützt persistente Objekte, deren Lebensdauer die des POA (d.h. des Server-Prozesses) übertrifft.  Objekt wird aktiviert (incarnated) durch Verbindung mit einem Servant, und wird deaktiviert (etherealized) durch Lösen dieser Verbindung.  POA verwaltet seine Objekte in Objekttabelle (active object map), in der die jeweils zugehörigen Servants verzeichnet sind; für deaktivierte Objekte übernimmt ein Default Servant die Aufrufbehandlung.

23 Ferner: - Strategien sind programmgesteuert wählbar - Standard-Strategie: transiente Objekte - Persistenz wird unterstützt durch Implementation Repository und ORB Daemon, der bei Bedarf Server-Prozess startet - Weitere POA-Exemplare – z.B. mit unterschiedlichen Strategien – können programmgesteuert erzeugt werden - usw. usf.

24 = Namensdienst mit hierarchisch strukturiertem Namensraum
Naming Service = Namensdienst mit hierarchisch strukturiertem Namensraum Context enthält - reguläre Objekt-Einträge, - weitere Namensräume (subcontexts) module CosNaming { // Cos = CORBA Service ... typedef sequence<NameComponent> Name; interface NamingContext { void rebind(in Name n, in Object o); void rebind_context(in Name n, in NamingContext c); Object resolve(in Name n); }; }; … zuzüglich Ausnahmen

25 Benutzung in Java-Client:
import org.omg.CosNaming.*; import org.omg.CosNaming.NamingContextPackage.*; ..... org.omg.CORBA.Object obj = orb.resolve_initial_references("NameService"); NamingContextExt root = NamingContextExtHelper.narrow(obj); Name name = root.to_name("mycontext/myserver.ext"); org.omg.CORBA.Object x = root.resolve(name); id[.kind]

26 Benutzung in Java-Server:
import org.omg.CosNaming.*; import org.omg.CosNaming.NamingContextPackage.*; ..... org.omg.CORBA.Object obj = orb.resolve_initial_references("NameService"); NamingContextExt root = NamingContextExtHelper.narrow(obj); NamingContext ctx = NamingContextExtHelper.narrow(root.new_context()); root.rebind_context(root.to_name("mycontext"), ctx); root.rebind(root.to_name( "mycontext/myserver.ext", myserver);

27 zwischen verschiedenen CORBA-Implementierungen
Interoperabilität zwischen verschiedenen CORBA-Implementierungen General Inter-ORB Protocol (GIOP) (Transfersyntax + Nachrichtenformate) Internet Inter-ORB Protocol (IIOP) andere (+ Realisierung über TCP/IP) (z.B. IPX, OSI, ...) Objektbezugnahme über Interoperable Object Reference (IOR)

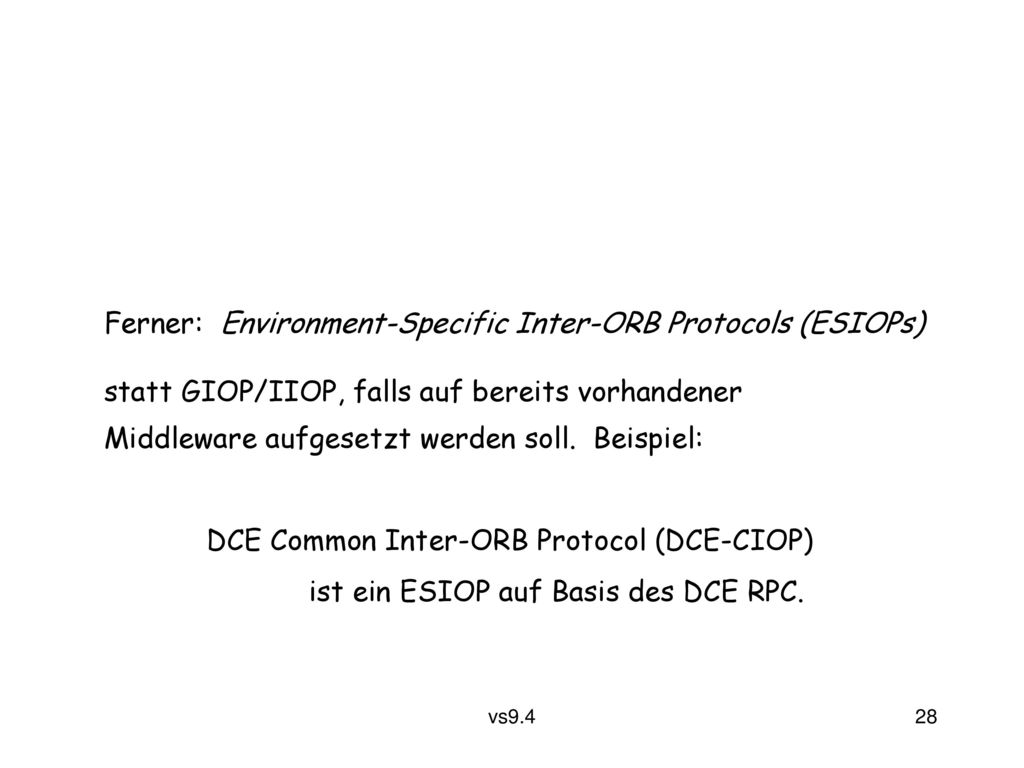

28 Ferner: Environment-Specific Inter-ORB Protocols (ESIOPs)
statt GIOP/IIOP, falls auf bereits vorhandener Middleware aufgesetzt werden soll. Beispiel: DCE Common Inter-ORB Protocol (DCE-CIOP) ist ein ESIOP auf Basis des DCE RPC.

29 Interoperabilität RMI – CORBA durch
„RMI over IIOP“ (statt über JRMP – Java Remote Method Protocol) Klient/Anbieter programmiert in Java RMI, Vertreter-Erzeugung mit rmic –iiop Client Server CORBA RMI (Java  IDL ) RMI CORBA (erfordert Java Interface!) Einige Programmierunterschiede zu Java RMI: - Java Naming and Directory Interface (JNDI) statt Registry - keine verteilte Speicherbereinigung

30 Replikation Für Fehlertoleranz: CORBA-Spezifikation: Fault-Tolerant CORBA (OMG 2000) Implementierung: Eternal System (Moser et al ), basiert auf Totem-Protokoll für zuverlässige Gruppenkommunikation mit vollständig geordneten Rundrufen Replikationsabstraktion!  Objektgruppe bleibt vor Klienten verborgen  Klient verwendet IOGR genauso wie IOR  Verschiedene Replikationstechniken stehen zur Auswahl

31 Für Effizienz: Keine CORBA-Spezifikation Implementierung: Cascade System (Chockler et al. 2000), realisiert Caching mit unterschiedlichen Konsistenzeigenschaften Replikationsabstraktion – wenngleich etwas eingeschränkt durch die Möglichkeit, die Konsistenz zu wählen

32 (Gerald Brose u.a., FU Berlin 1996-.....)
JacORB = Open Source Java ORB (Gerald Brose u.a., FU Berlin ) Buch zu CORBA mit Java: Brose, Vogel, Duddy: Java Programming with CORBA. Wiley 2001
