1 (Bundesamt für Seeschifffahrt und Hydrographie)
Das MDI-DE Portal Mathias Lücker (Bundesamt für Seeschifffahrt und Hydrographie)

2 Gliederung Überblick Technische Umsetzung des MDI-DE Portals
MDI-DE Infrastruktur Portalanwendung Themen / Harmonisierung Die Kernfunktionen Live-Demonstration Ausblick – geplante Funktionen Ich werde das MDI-DE Portal aus technisch-funktionaler Sicht vorstellen. Zuerst werde ich den technischen Hintergrund des Portals und der MDI-DE erläutern, anschließend die Kernfunktionen des Portals zeigen und dann das Portal live vorführen. 2

3 Überblick Das MDI-DE Portal wurde am 26.6.2012 frei geschaltet
Einstiegspunkt in die MDI-DE Zugriff auf verteilte Daten der Projektpartner Bereitstellung der Daten mittels standardisierter Web- Dienste Einfacher Zugang zu Daten, auch für fachfremde Besucher BSH betreibt das Portal, auch langfristig Die erste Version des Portals wurde Ende Juni 2012 offiziell frei geschaltet. Das Portal dient als zentraler Einstiegspunkt in die MDI-DE, von wo aus auf die verteilten Datenbestände der Projektpartner zugergriffen werden kann, die mittels standardisierter Webdienste bereit gestellt werden. Bei der Entwicklung wurde darauf geachtet, dass es einen einfachen und schnellen Zugang zu den Daten gibt, so dass auch fachfremde Besucher schnell an gewünschte Inhalte kommen können. Betrieben wird das Portal vom BSH, das auch den langfristigen Betrieb sicherstellt.

4 Überblick Verfügbare Inhalte: 5 Infrastrukturknoten angebunden BSH BAW
LKN / LLUR WSV NLPV / NLWKN Über Metadatensätze ~ 110 Kartendienste 14 vorbereitete Themen (fertige Kartenzusammenstellungen) Bis jetzt sind 5 Infrastrukturknoten der Projektpartner angebunden. Diese stellen Metadatensätze zur Recherche bereit. Außerdem sind ca. 110 Kartendienste verfügbar, aus denen 14 Themen zusammen gestellt wurden.

5 MDI-DE - Infrastruktur
User [1] Suche [4] Karten und Daten MDI-DE Portal WMS = Web Map Service WFS = Web Feature Service CSW = Cataloque Service for the Web Metadaten-katalog Mapviewer [2] Harvesting (tägl.) [3] Kartenaufruf Infrastrukturknoten 1 Metadaten-katalog Karten- / Featureserver CSW WMS/WFS Infrastrukturknoten 2 Metadaten-katalog Karten- / Featureserver CSW WMS/WFS Infrastrukturknoten n Metadaten-katalog Karten- / Featureserver CSW WMS/WFS Zunächst möchte ich ihnen einen Überblich über den Aufbau der MDI-DE geben. Jeder Projektpartner hat einen so genannten Infrastrukturknoten aufgebaut, der immer aus einem Metadatenkatalog, einem Map/Featureserver sowie eine dran angeschlossene Datenbank besteht. Der zentrale Metadatenkatalog des Portals harvestet jede Nacht die Metadaten der Knoten, das bedeutet das die Metadaten in den zentralen Katalog kopiert werden. Dies hat den Vorteil, dass eine Metadatensuche im Portal so performanter ist, als eine verteilte Suche über die Knoten. Besucht nun ein Interessierter das Portal und recherchiert im Katalog einen bestimmten Kartendienst, wird er zunächst auf den Mapviewer weitergeleitet, von wo aus der Dienst auf dem entsprechenden Knoten aufgerufen wird. Dieser generiert dann das Kartenbild und sendet es an den Mapviewer, wo es dann dem Benutzer präsentiert wird. Wichtig ist in dieser Struktur, dass nur die Schnittstellen eine Rolle spielen. Es müssen OGC konforme CSW, WMS und WFS und später auch SOS vom Knoten angeboten werden. Welcher Map/Featureserver und welcher Metadatenkatalog verwendet wird ist dabei egal. Geo DB Geo DB Geo DB …

6 Portalanwendung Das MDI-DE Portal basiert auf der SDI.Suite von con terra (auch Umsetzung): terraCatalog  zentraler Metadatenkatalog mapClient  Mapviewer serviceMonitor  Überwachung der Dienste (securityManager)  Authentifizierung und Autorisierung  Absichern von Diensten Layout und Design durch die AG Portal (MDI-DE). Weitere Inhalte des Portals (Hilfe, Neuigkeiten,…) werden mit dem CMS Joomla gepflegt.  Umsetzung der Templates durch EyeKey design Das Portal wurde von der Firma con terra umgesetzt und baut auf der SDI.Suite auf. Die einzelnen Komponenten sind der terraCatalog als Metadatenkatalog, der mapClient als Mapviewer und der serviceMonitor zur Überwachung der Dienste. Es soll außerdem noch der securityManager für die Authentifizierung und Autorisierung und für die Absicherung bestimmter Dienste, die nicht für jeden zugänglich sind betrieben werden. Das Layout und Design der Portalseiten wurden von der AG Portal entwickelt, auf Basis des Projektseitendesigns der Firma eyeKey, die auch für das Portal einzelne Seiten-Templates wie Hilfe und Neuigkeiten erstellt hat.

7 Themen / Harmonisierung
Kaskadierender WMS  Gruppieren der verschiedenen Layer nach Parameter Zentrale Verwaltung von SLDs ISK = Infrastrukturknoten SLD = Styled Layer Descriptor ISK 1 Layer SLD Layer styled WMS ISK 2 MapServer Portal Layer Harmonisierter, strukturierter Dienst ISK n Im Portal werden nicht einfach „nur“ die Dienste der Partner angeboten, sondern es werden hier auch harmonisierte Produkte angeboten. Neben der eigentlichen Portalanwendung wird an zentraler Stelle noch ein MapServer betrieben, der kaskadierende WMS bereit stellt. Diese Dienste werden in der Themenpräsentation verwendet, um eine besser gegliederte und harmonisierte Layerdarstellung anzubieten. Der zentrale MapServer ruft auf den einzelnen Infrastrukturknoten bestimmte Layer mit einer zentral verwalteten Darstellungsvorschrift, den SLDs, ab. Diese gesammelten, gestyleten Layer werden dann im Portal in einem Thema eingebunden. Noch besteht das Problem, dass der kaskadierende WMS vom MapServer nicht die getFeatureInfo und getLegendGraphic kaskadieren kann. Diese Funktion soll aber angeblich in der nächsten Version implementiert sein. Alternativ könnte man auch das OpenSource Tool MapProxy einsetzten. Hier muss auf jeden Fall noch Arbeit reingesteckt werden. Probleme: Kaskadierender WMS von MapServer reicht getFeatureInfo und getLegendGraphic Requests (noch) nicht weiter.  Umsetzung in der MapServer Version 6.2 ?!  Alternative: Verwendung von MapProxy

8 Themen / Harmonisierung
Daten zu einem Thema aus verschiedenen Quellen müssen in der Darstellung harmonisiert werden! Die Notwendigkeit einer harmonisierten Darstellung von Daten aus unterschiedlichen Quellen zu einem Thema, kann man gut an dieser Abbildung erkennen. Hier werden Daten zu einem Parameter von verschiedenen Quellen auch verschieden dargestellt. Dadurch sind sie nicht direkt vergleichbar.

9 Themen / Harmonisierung
Ergebnis einer Harmonisierung: Hier ist nun das Ergebnis einer Harmonisierung zu sehen.

10 Die Kernfunktionen Recherche Datenvisualisierung Datenzugang
Als nächstes möchte ich Ihnen die Kernfunktionen des MDI-DE Portals vorstellen. Diese sind die Recherche, Datenvisualisierung und Datenzugang.

11 Einstiegspunkte auf der Startseite
Die Kernfunktionen Einstiegspunkte auf der Startseite Geodatensuche: Mit nur einem Klick erhält man eine Liste der gesuchten Inhalte Themeneinstieg: Mit nur einem Klick erhält man eine vorkonfigurierten Kartenzusammenstellung Die Startseite bietet 2 einfache Einstiegspunkte in die MDI-DE. Das ist einmal die Geodatensuche, mit der man nach Eingabe eines Suchbegriffs mit nur einem Klick eine Liste der gesuchten Inhalte erhält. Dann gibt es den sogenannten Themeneinstieg. Hier können direkt vorkonfigurierte Karten zu einem bestimmten Thema aufgerufen werden, ohne sich mit der Suche der Daten auseinanderzusetzten.

12 Die Kernfunktionen Themen Themenbrowser: Alle Themen mit Beschreibung
Gruppiert nach Oberthema

13 Die Kernfunktionen Metadatensuche Erweiterte Suche: Räumlicher Filter
Typ Zeitlicher Filter … In der erweiterten Metadatensuche können anhand verschiedener Filter detaillierte Suchen abgesetzt werden. Es können über die Karte räumliche Filter gesetzt werden, es kann nach einem bestimmten Metadatentyp gesucht werden, oder es können zeitliche Filter gesetzt werden. Zusätzlich lassen sich noch viele Metadatenfelder gezielt durchsuchen.

14 Die Kernfunktionen Kartenviewer Abfrage von Informationen Messen
Zeichnen Hinzuladen externer Dienste Drucken Der Kartenviewer dient der Visualisierung und später auch zum Download von Daten. Er bietet Funktionen zum Abfragen von Informationen, dem Messen und dem Zeichnen in der Karte. Es können auch externe Dienste in die Karte eingebunden werden. Die fertig konfigurierte Karte kann auch ausgedruckt werden.

15 Karten / Suchanfragen speichern
Die Kernfunktionen Karten / Suchanfragen speichern Kostenlose Registrierung für jeden Benutzer Angemeldete Benutzer können Karten/Suchen speichern Benutzer des Portals können sich registrieren und erhalten damit Zugriff auf weitere Funktionen. Angemeldete Benutzer können eigene Kartenzusammenstellungen und Suchanfragen in ihrem Profil abspeichern und diese zu einem späteren Zeitpunkt wieder aufrufen.

16 Demo Start Diese Funktionen möchte ich Ihnen nun noch Live anhand eines typischen Workflows vorstellen.

17 Demo Auf der Startseite sind neben den vorhin vorgestellten Einstiegspunkten eine Neuigkeitenübersicht untergebracht. Oben befindet sich die Hauptnavigation, von wo aus die Suche, die Themenübersicht sowie der Mapviewer aufgerufen werden können. Des weiteren gibt es hier die Schnittstelle zur Projekthomepage, die ausführlichen News sowie die Portalhilfe. Ganz oben rechts kann die Sprache zwischen deutsch und englisch gewechselt werden.

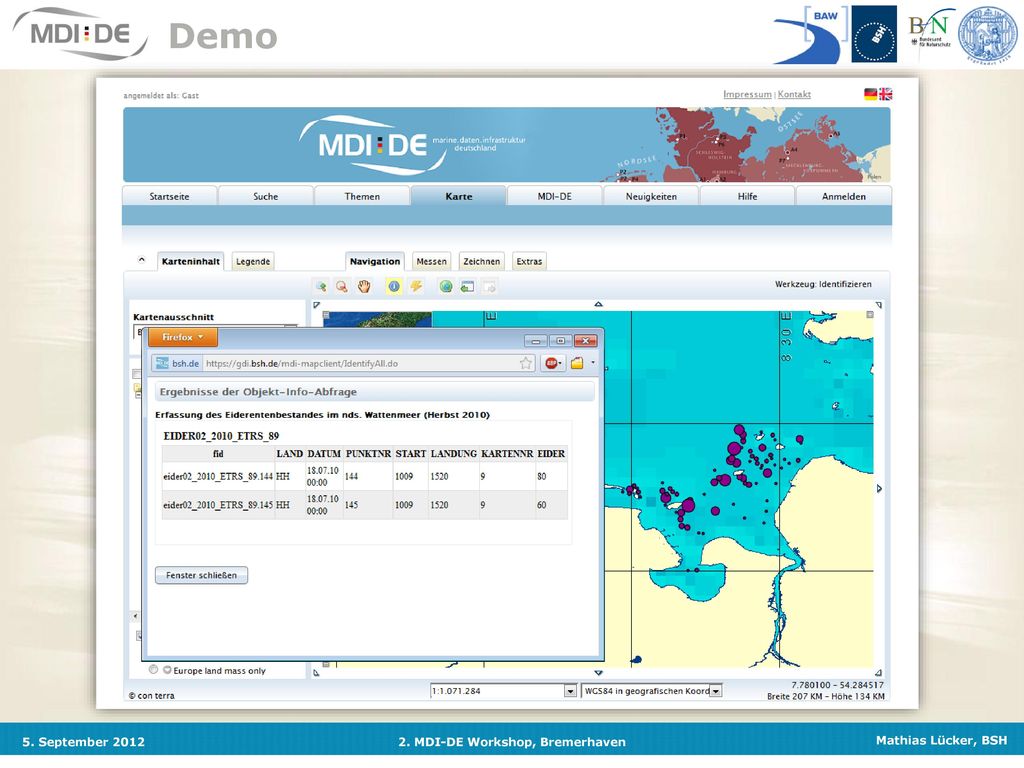

18 Demo

19 Demo

20 Demo

21 Demo

22 Demo

23 Demo

24 Demo

25 Demo

26 Demo

27 Demo

28 Demo

29 Ausblick – geplante Funktionen
Bis Ende 2012 geplante Funktionserweiterungen: Download von Daten via WFS im Mapviewer Zentrale Verwaltung von SLDs für Themen im Portal Ausbau der Themeninformationen Einbindung des dataDIVERs zum Plotten von Zeitserien und Profilen (Bereitstellung und einbinden eines neuen Thesaurus) Was noch getan werden muss: Bessere Performance der Portalanwendung und Dienste Vollständiges Harvesting der Infrastrukturknoten Übertragung des NOKIS-Profils in den zentralen Katalog Einbindung des Gazetteers

30 Herzlichen Dank für Ihr Interesse!
- projekt.mdi-de.org Herzlichen Dank für Ihr Interesse! 30
