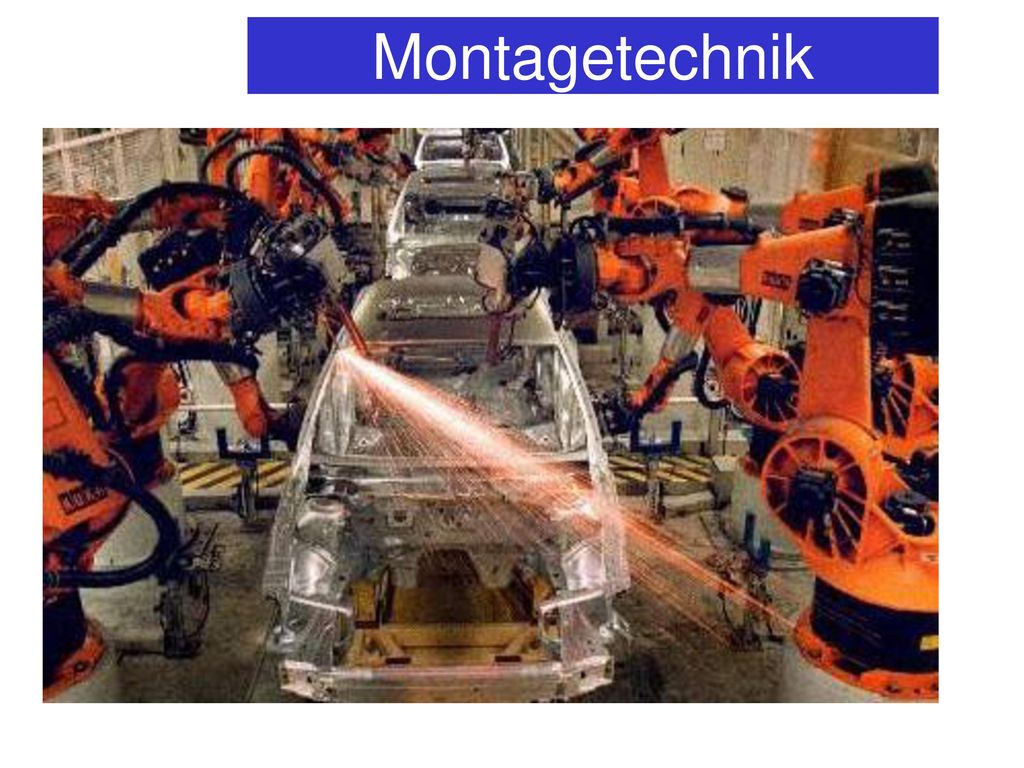

1 Montagetechnik

2 Überblick Handhabetechnik
 mit fester Hauptfunktion und damit mit variabler Funktion unflexibel (z.B. starre Automaten) manuell gesteuert (Teleoperatoren, programmgesteuerte Manipulatoren) Bewegungsautomaten Fest programmierbar einfaches Handhabegerät, Einlegegerät, pick and place Frei programmierbar, (echter) Industrieroboter

3 Vergleich Einlegegerät und Roboter
Einlegegerät (pick & place) Industrieroboter fest programmierbar frei programmierbar preiswert (ca. 1/10 …1/2 IR) …100000€ einfache Antriebe (z.B. Pneumatik) Servoantriebe große Stückzahlen Kleinserien, mittlere Stückzahlen begrenzter Aufgabenbereich universeller Einsatz relativ hoher Umrüstaufwand Aufgabenwechsel ohne menschliche Einwirkung Geringe Flexibilität  hohe Flexibilität

4 Roboterdefinition Industrieroboter sind universell einsetzbare Bewegungsautomaten mit mehreren Achsen, frei programmierbar, ggf. sensorgeführt, mit Greifern o.a. ausrüstbar und können Handhabungs- und/oder Fertigungsaufgaben ausführen. (VDI 2860)

5 Was können Roboter in 20 Jahren ??
Generationsbegriff Die Generationen existieren parallel, lösen sich nicht ab. 1.Generation keine Anpassung determinierte Umwelt „blind – taub – gefühllos“ 2.Generation Passen sich gewissen, also vorprogrammierten Änderungen der Umwelt selbsttätig an. Sensorgeführte Roboter 3.Generation Noch bessere Anpassungsfähigkeit, Kommunikation, Mobilität, Handlungsplanung, Künstliche Intelligenz Was können Roboter in 20 Jahren ??

6 Wie sehen Roboter heute aus ?
Vorbild: menschlicher Arm große Beweglichkeit universeller Einsatz (Handling, Schweißen, Farbspritzen, technologische Roboter, Montage) Gelenkarmkonfiguration (jointed-arm robot)

7 SCARA – Roboter (scara robot)
SCARA: Selectiv Compliance Assembly Robot Arm Montageroboter mit gesteuerter Nachgiebigkeit Kann ohne den Einsatz taktiler Sensoren Versatz der Fügepartner ausgleichen. In den Hauptachsen keine Bewegungen entgegen der Schwerkraft. – Scara`s sind in der Praxis ziemlich flink. Einsatz: Senkrechte Montage kleiner Teile Palettieraufgaben Sortieraufgaben SCARA – Roboter (scara robot)

8 Schubachsenroboter (linear robot)
Zwei Einsatzgebiete: Wegen der hohen Genauigkeit als Messroboter Wegen des großen Arbeitsraums als Palettier- und Handlingroboter Schubachsenroboter (linear robot)

9 Roboter mit Parallelantrieben (delta robot)
Einsatz: Wenn es schnell gehen muss Sortieraufgaben Technologische Roboter großes Potential Besondere Konstruktion: Drei Rotationsachsen mit je einer Parallelführung Roboter mit Parallelantrieben (delta robot)

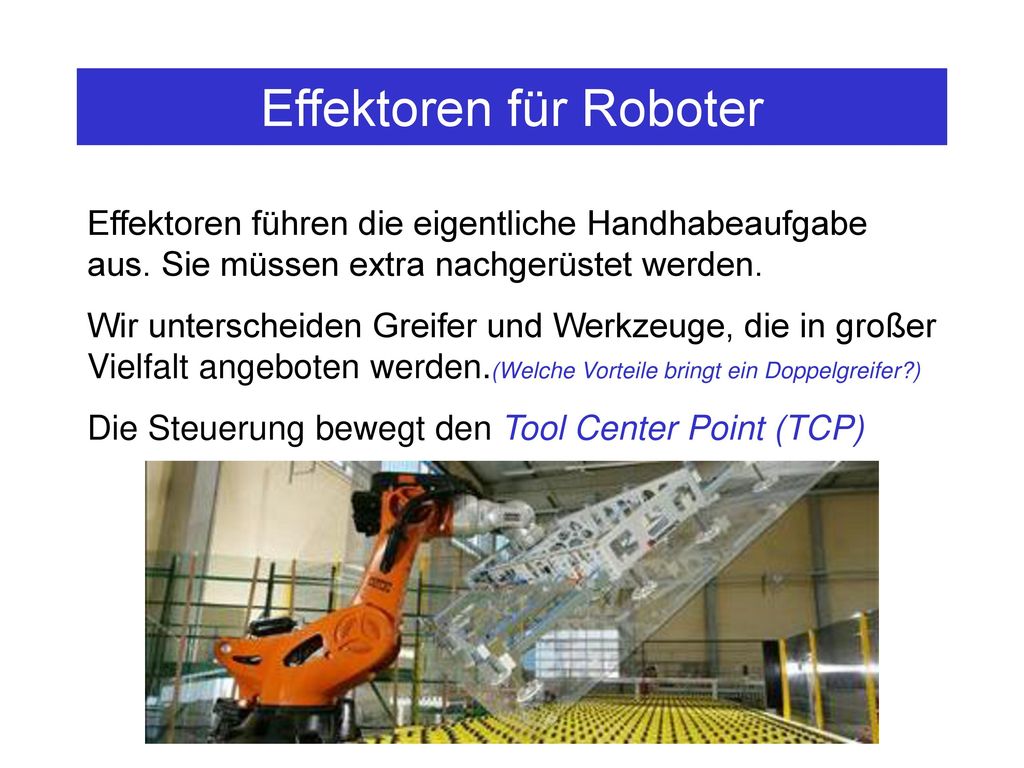

10 Effektoren für Roboter
Effektoren führen die eigentliche Handhabeaufgabe aus. Sie müssen extra nachgerüstet werden. Wir unterscheiden Greifer und Werkzeuge, die in großer Vielfalt angeboten werden.(Welche Vorteile bringt ein Doppelgreifer?) Die Steuerung bewegt den Tool Center Point (TCP)

11 Wie werden Roboter programmiert ?
Man unterscheidet hier drei Steuerungsfunktionen : Punkt zu Punkt (PTP: point to point) Bahnsteuerung (CP: continous path) Vielpunktsteuerung (MP: multi point)

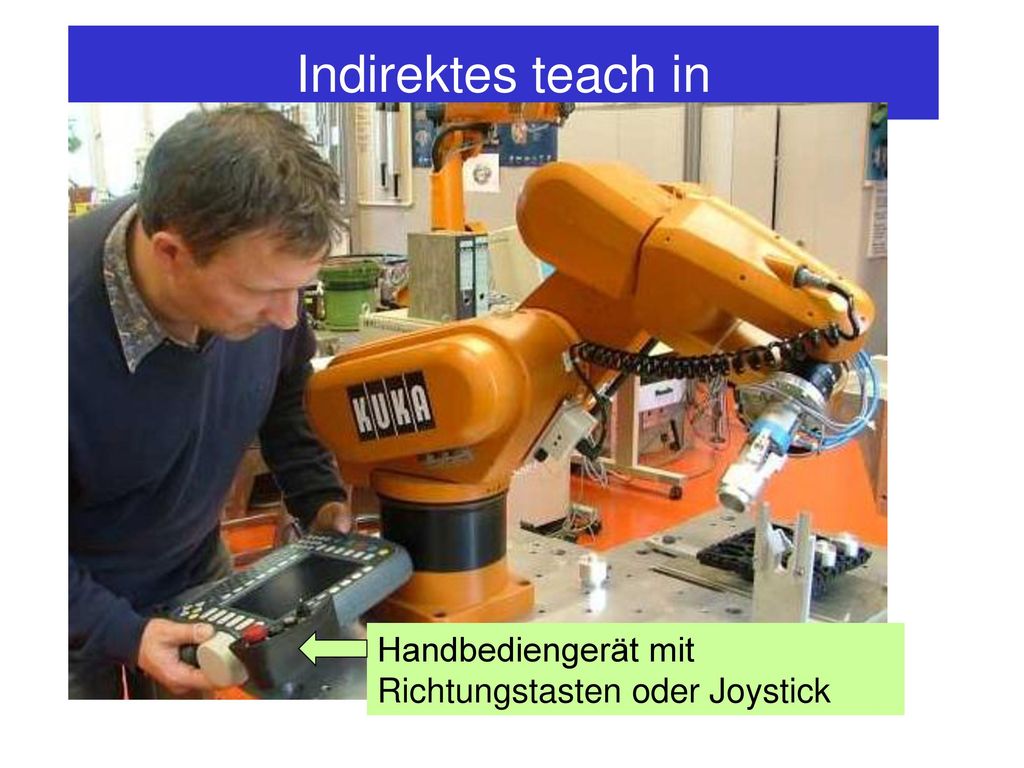

12 Indirektes teach in Handbediengerät mit Richtungstasten oder Joystick

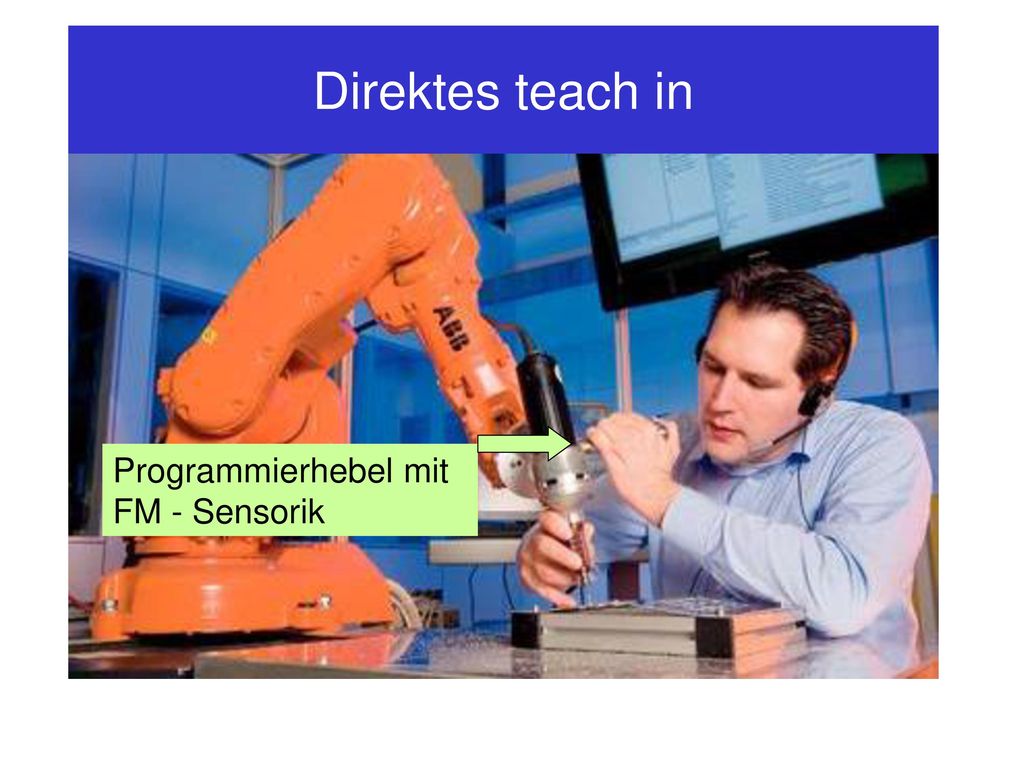

13 Direktes teach in Programmierhebel mit FM - Sensorik

14 Regelkreis Kinematik Jede Roboterachse hat einen eigenen Regelkreis

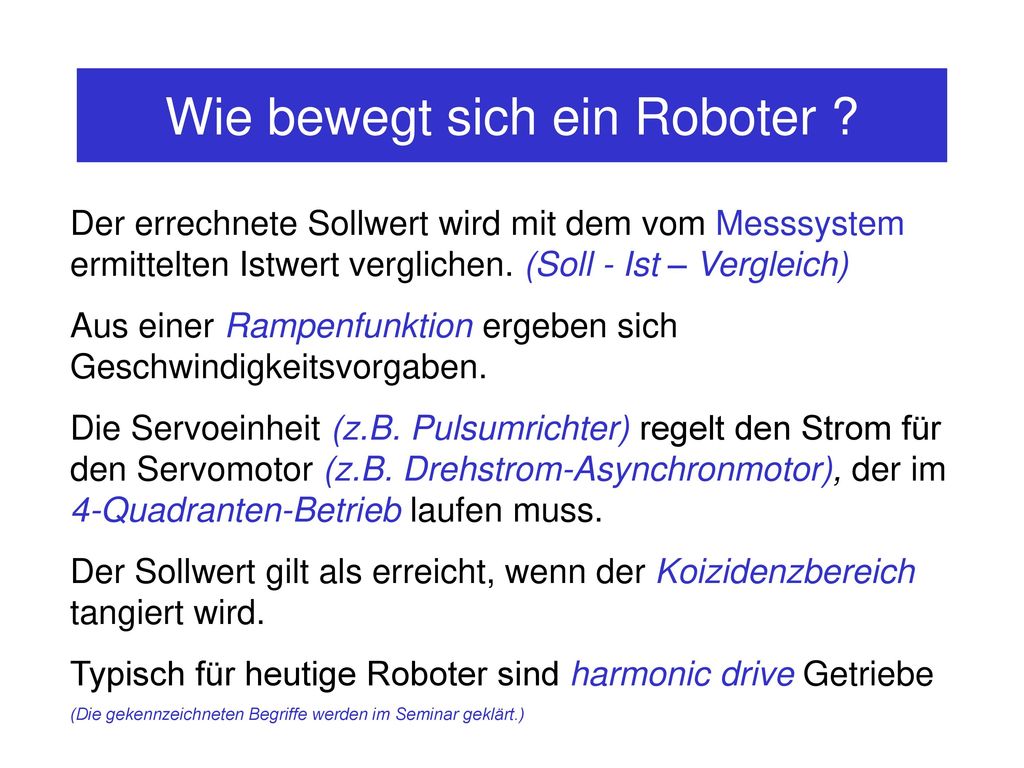

15 Wie bewegt sich ein Roboter ?
Der errechnete Sollwert wird mit dem vom Messsystem ermittelten Istwert verglichen. (Soll - Ist – Vergleich) Aus einer Rampenfunktion ergeben sich Geschwindigkeitsvorgaben. Die Servoeinheit (z.B. Pulsumrichter) regelt den Strom für den Servomotor (z.B. Drehstrom-Asynchronmotor), der im 4-Quadranten-Betrieb laufen muss. Der Sollwert gilt als erreicht, wenn der Koizidenzbereich tangiert wird. Typisch für heutige Roboter sind harmonic drive Getriebe (Die gekennzeichneten Begriffe werden im Seminar geklärt.)

16 Welche Aspekte muss der Ingenieur bei der Automatisierung beachten ?
Drei Hauptgründe: 1. Qualität Humanisierung Kostendruck

17 Beispiel „billige“ Schraube
Vorher: Fehleranteil 0,2% Kosten € 50,00 für 1000 Stück Neues Billigangebot: Fehleranteil 3 % Kosten € 10,00 für 1000 Stück Kostensätze für den Automatikschrauber: Leistung: max, 1000 Schrauben pro Stunde Stillstand bei Störung: 3 Minuten Kosten: € 120,00 pro Stunde Wie viel Geld spart unsere Beispielfirma pro 1 Million Verschraubungen?

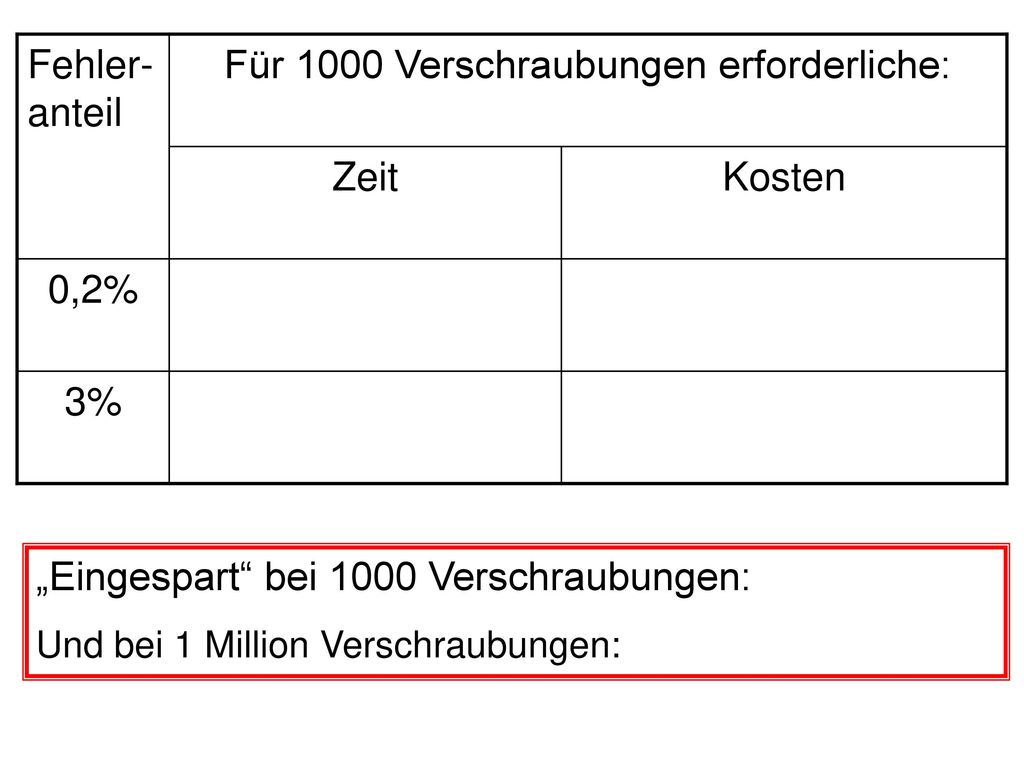

18 Für 1000 Verschraubungen erforderliche:
Fehler-anteil Für 1000 Verschraubungen erforderliche: Zeit Kosten 0,2% 3% „Eingespart“ bei 1000 Verschraubungen: Und bei 1 Million Verschraubungen:

19 Montageroboter Montagebewegungen
Grobpositionierung erledigt der Roboter mit bestimmter Genauigkeit Feinbewegungen zum Ausgleich von Schrägstellung und Versatz Passive RCC verformen sich durch Reaktionskräfte und Reaktionsmomente. Aktive RCC erfassen Reaktionskräfte und Reaktionsmomente sensorisch.

20 Toleranzen und Passungen I

21 Toleranzen und Passungen II

22 Ziel: Toleranzfeldmitte!
Unter welchen Umständen kann anstelle der Maximum-Minimum-Methode die innovative statistische Tolerierung treten? Rechenübung statistische Tolerierung Welche Vorteile ergeben sich?

23 Wie „sieht“ ein Roboter ?
CCD- Kamera Kamera-Software mit: Vorverarbeitung Vektorisierung Merkmalsreduktion Bildauswertung Bilddaten Steuerung Industrieroboter Visuelles Erkennungssystem

24 CCD – Kameras Für Fotos Zur Überwachung Zur Bildverarbeitung

25 Bildentstehung Kamera: (geometrisch-optisches Auflösungsvermögen) → Schärfeanpassung: Entfernung groß mehrere, verschiebbare Linsen Objektiv CCD Chip F’ F Warum vertauscht der Spiegel nicht auch oben und unten ?

26

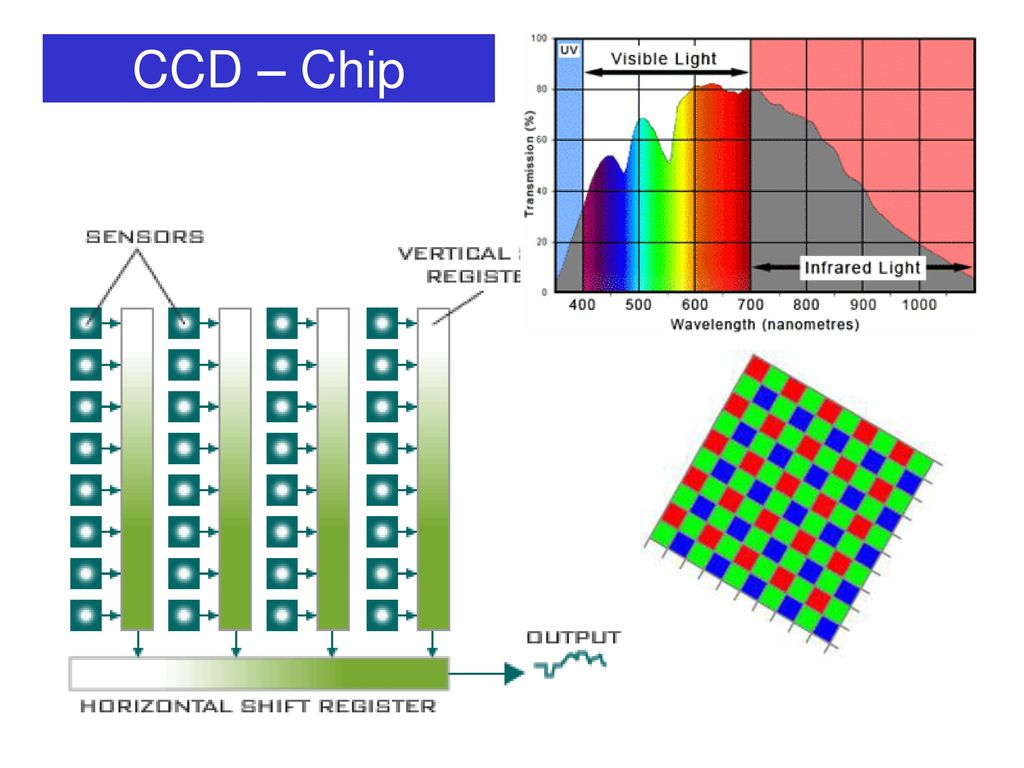

27 CCD – Chip

28 3 – Chip – Kameras

29 Leserate und Wirtschaftlichkeit
Wir stellen uns eine Paketsortieranlage mit einer Leistung von 1,6 Paketen pro Sekunde bei 22 täglichen Betriebsstunden und 350 Produktionstagen vor. Erfolgt ein fehlerhafter Lesevorgang an einem Paket, muss es ausgeschleust und manuell nachbearbeitet werden. Zeitaufwand dazu: 1,5 Minuten bei einem Stundenlohn von 12 €. Ein € teures innovatives Barcode-Lesegerät verbessert die Leserate von 99% auf 99,9%. Sind die € sinnvoll angelegt? (nach K. Weiß, Computer&Automation, )

30 (Foto: Cognex)

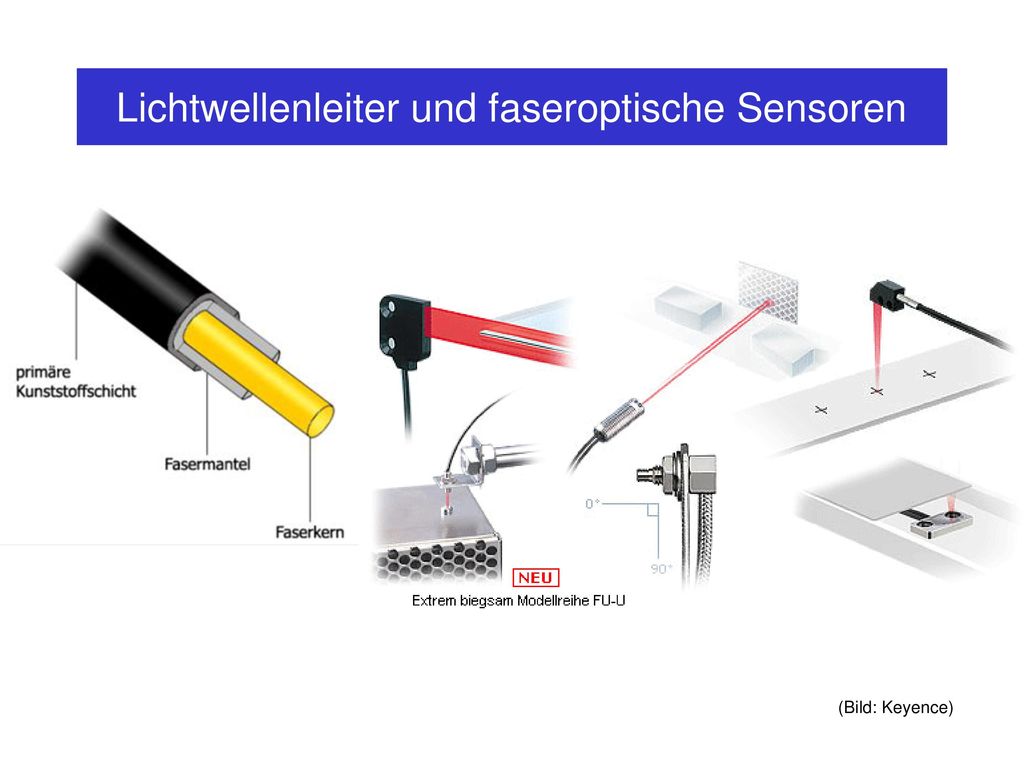

31 Lichtwellenleiter und faseroptische Sensoren
(Bild: Keyence)

32 Sensorischer Regelkreis
 Rückwirkung Xe: Eingangsgröße, Erfassungsaufgabe X*e: umgeformte Größe z.B. Kraft  Dehnung; Lichtquant  Ladung Y: Stellgröße Ein Sensor wandelt physikalische Größen in brauchbare, (elektrische) Signale um. Sensorsystem Sensor Xe X*e Wandler elektr. Signal Aufnehmer Verstärker Signal- vorverarbeitung Stelleinrichtung Aktor Steuerung Soll-Ist-Vergleich Y

33 Vergleich Sensor und Messgerät
Vergleichskriterium moderner Sensor klassische Messmittel Wer wertet die Signale aus? Steuerung Mensch Kosten gering weniger entscheidend Signalpegel uninteressant möglichst hoch Störsicherheit / Nichtlinearität Computer kompensiert Schwankungen entscheidende Größen (Messraumklima) Integrationsfähigkeit sehr erwünscht nicht sinnvoll aber möglich Digitalisierbarkeit entscheidend möglich

34 Sensoren und Automatisierung
Sensor Steuerung Aktor Eingabe Verarbeitung Ausgabe Aufgabe: Bereitstellung von Signalen logische Verknüpfung Schaltzustände, Anzeigen, Bewegungen, Energiewandlung Beispiel: Taster, Initiatoren, Lichtschranke, Kamera SPS, CNC, Robotersteuerung, Prozessrechner Relais, Pulsumrichter, Magnet, Drucker, Hydraulikventil, Piezoaktor

35 Induktive Initiatoren und Sensoren

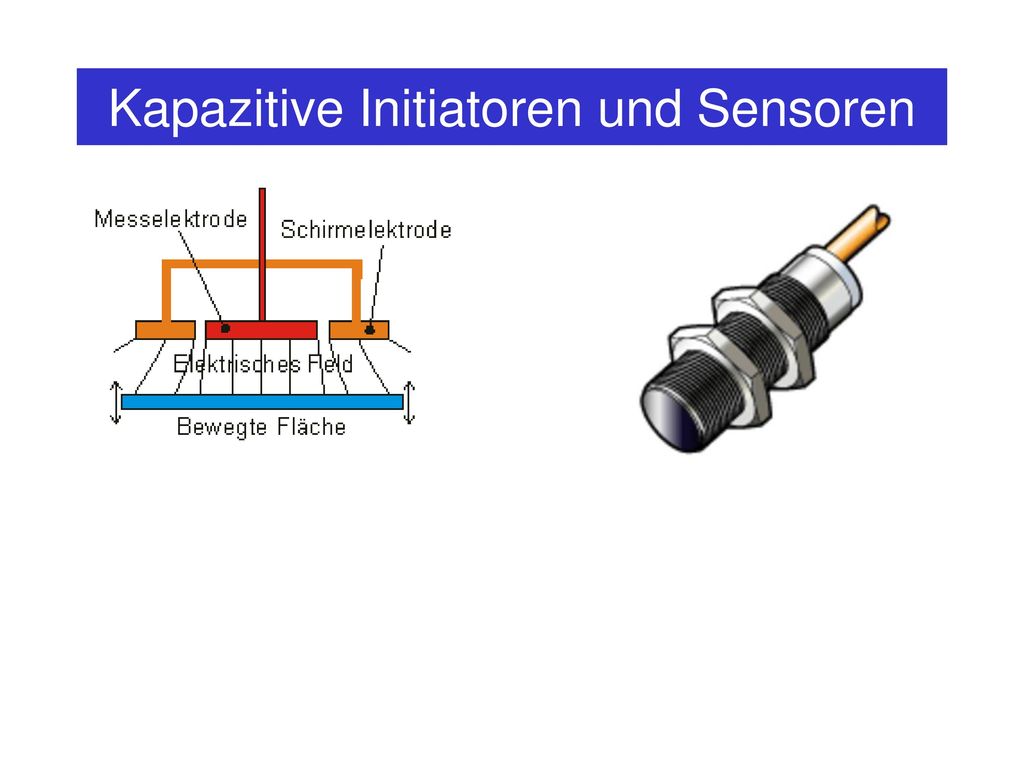

36 Kapazitive Initiatoren und Sensoren

37 Magnetische Initiatoren
Hallgenerator

38 Ultraschallsensoren
