1 ZUTRITTSKONTROLLE

2 ONLINE SYSTEM OFFLINE SYSTEM

3 ONLINE SYSTEM Sofortige Alarmierung bei Fehlbuchungen, Aufbruch,… (Türstatus, Benachrichtigung, …) Kopplung mit anderen Systemen (Zeiterfassung, Alarmanlage, Brandmeldeanlage, Gebäudeleittechnik, ERP, …) Perfekte Kontrolle vor Missbrauch (Anti-Passback,…) Einbindung in bestehende Monitoring Systeme (Nagios,…) somit komplette Überwachung aller Systemkomponenten möglich Erhöhte Sicherheitszonen (Code, Karte, Biometrie) für Serverräume, Gefährliche Stoffe,…

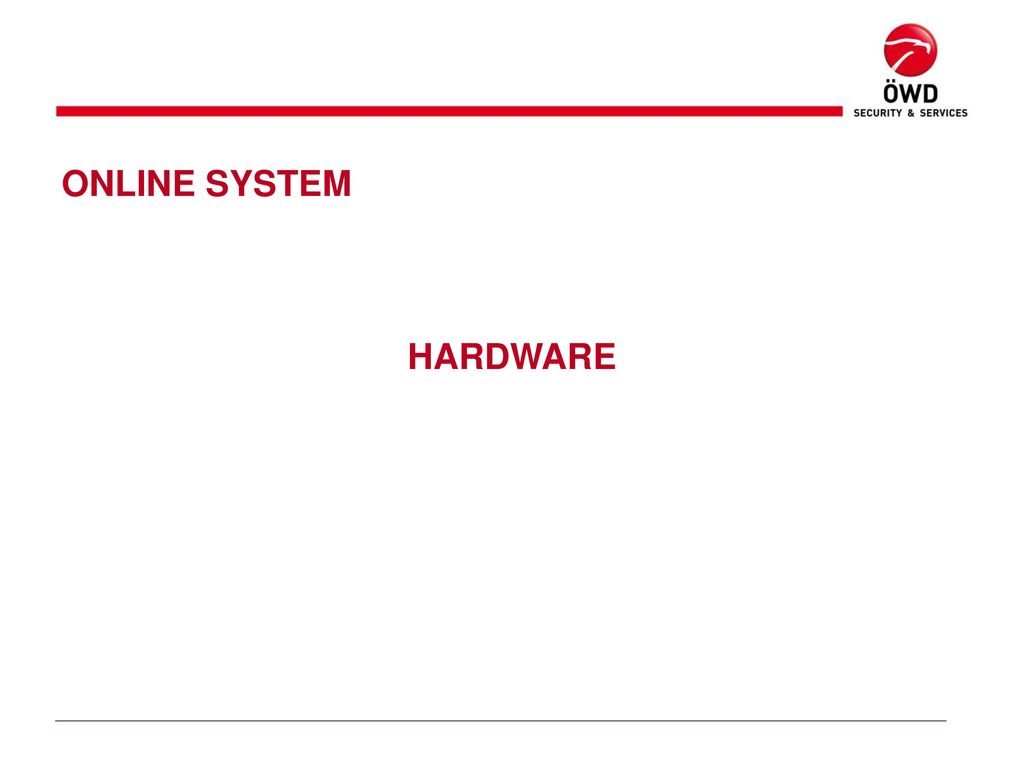

4 ONLINE SYSTEM HARDWARE

5 ONLINE SYSTEM Buscontroller:
Ausfallsicherer Controller mit Windows Embedded CE 6.0 Core Betriebssystem und 128 MB Speicher im Stahlblechgehäuse Voll offlinefähig mit eigener SQL Datenbank Direkte TCPIP Anbindung an bestehendes Netzwerk VdS Klasse C Sicherheitsnetzteil samt Notstromversorgung 7 Ah Sabotage-, Netzteil- und Akkuüberwachung Schnittstellen zur Anbindung an Fremdsysteme

6 ONLINE SYSTEM Leser: Formschöne Berührungslosleser in verschiedenen Modellen PROX EM 4200, MIFARE, LEGIC,… Frei programmierbare LED´s, Summer,… Leser für erhöhte Sicherheit mit Code Tastatur Leser kombinierbar mit verschiedenen Schalterprogrammen (Gira, Jung, Berker,…)

7 Leser für spezielle Anforderungen:
ONLINE SYSTEM Leser für spezielle Anforderungen: Leser mit Tastatur und Display Leser für Ex-geschützte Bereiche Kartenspender mit integriertem Leser und Shutter Motoreinzugsleser – mit integriertem Shutter-Modul

8 ONLINE SYSTEM Zeiterfassungsterminal:
Moderne Zeiterfassungsterminals in verschiedenen Modellen PROX EM 4200, MIFARE, LEGIC, Biometrie Schnittstellen – RS232, RS485, TCPIP, GSM,… Individuell einsetzbar – Büro, Produktion, Betriebszeitenerfassung,…

9 Weitbereichsleser: ONLINE SYSTEM Reichweite – bis 4 m Antikollision
IP 65 – Perfekt für den Außenbereich passiver UHF Transponder Dieser dünne und flexible Aufkleber, lässt sich schnell und einfach von innen an der Windschutzscheibe anbringen.

10 Biometrie: ONLINE SYSTEM
Die Handvenenerkennung vereint ein hochsicheres Identifikations-Verfahren mit hohem Komfort. Bei der Handvenenerkennung hält der Benutzer seine Hand einfach vor den Zutrittsleser. Eine Kamera nimmt das Infrarotbild des Handflächenvenenmusters auf, wandelt es in ein Template um und vergleicht das Template mit den Daten auf einer Karte (Verifikation) oder mit den Daten in einer Datenbank (Identifikation).

11 IO Modul: ONLINE SYSTEM Steuereinheit im Stahlblechgehäuse
8 Eingänge (digitale Eingänge) 12 Ausgänge 6 potentialfreie Relaiskontakte 6 Open Collector Ausgänge Sabotage-, Netzteil- und Akkuüberwachung VdS Klasse C Sicherheitsnetzteil samt Notstromversorgung 7 Ah

12 Standard ONLINE Türe: IO Modul – je IO Modul können
zwei Türen angeschlossen werden Zutrittsleser Magnetkontakt zur Türüberwachung Motorschloss oder Antipanikschloss

13 ONLINE SYSTEM SOFTWARE

14 ONLINE SYSTEM

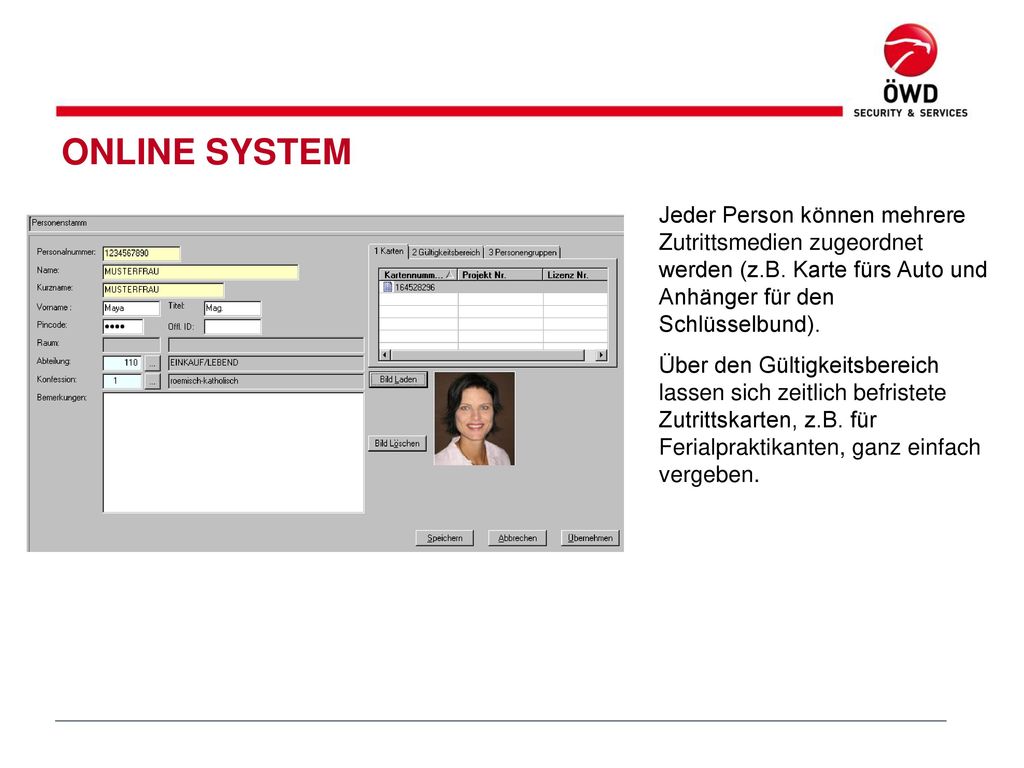

15 ONLINE SYSTEM Jeder Person können mehrere Zutrittsmedien zugeordnet werden (z.B. Karte fürs Auto und Anhänger für den Schlüsselbund). Über den Gültigkeitsbereich lassen sich zeitlich befristete Zutrittskarten, z.B. für Ferialpraktikanten, ganz einfach vergeben.

16 ONLINE SYSTEM Über einen Hardware – Status erhalten Sie immer einen Überblick aller Buscontroller, Leser und IO Module. Somit können Sie sofort auf ein technisches Gebrechen, einen örtlichen Stromausfall oder auf Sabotage reagieren!

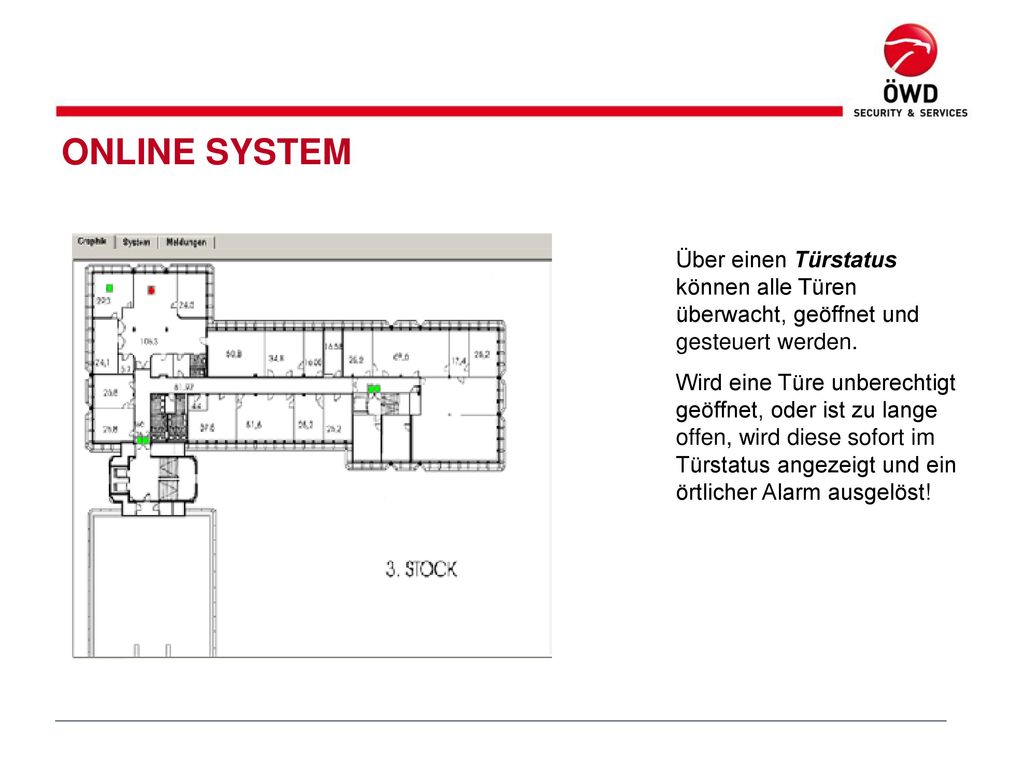

17 ONLINE SYSTEM Über einen Türstatus können alle Türen überwacht, geöffnet und gesteuert werden. Wird eine Türe unberechtigt geöffnet, oder ist zu lange offen, wird diese sofort im Türstatus angezeigt und ein örtlicher Alarm ausgelöst!

18 ONLINE SYSTEM Buchungsprotokoll
Hier wird genau protokolliert, wer wann bei welchem Leser gebucht hat!

19 ONLINE SYSTEM Systemmeldungen
Hier werden alle Systemmeldungen protokolliert!

20

21 OFFLINE SYSTEM Neue Möglichkeiten

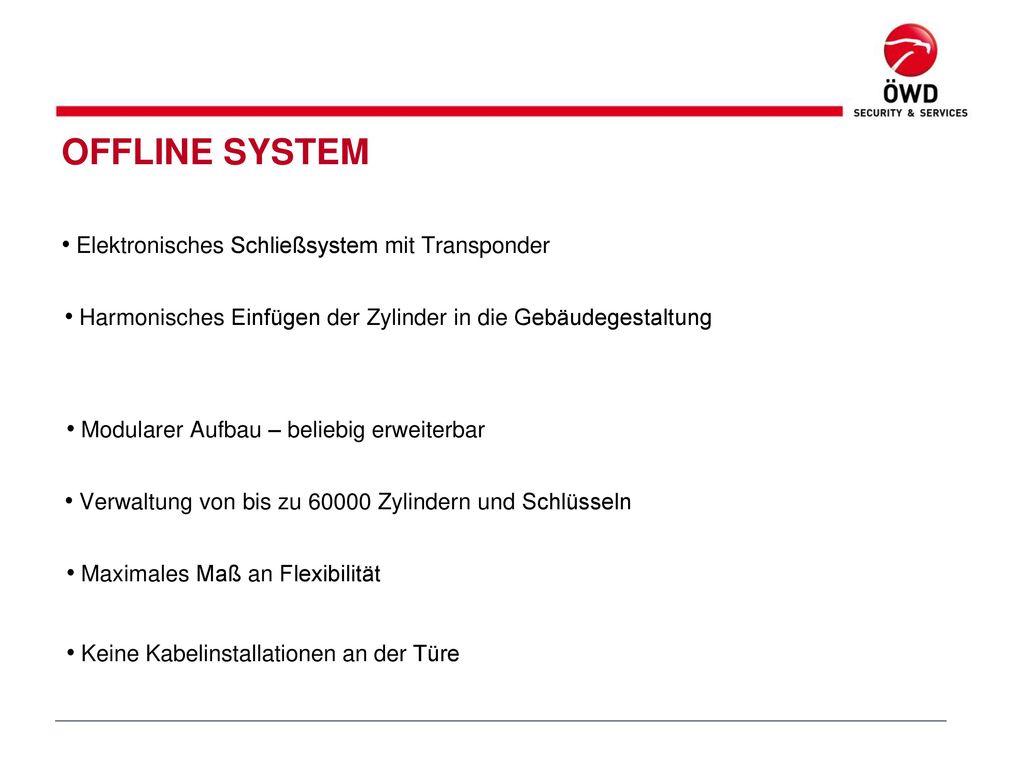

22 OFFLINE SYSTEM Elektronisches Schließsystem mit Transponder
Harmonisches Einfügen der Zylinder in die Gebäudegestaltung Modularer Aufbau – beliebig erweiterbar Verwaltung von bis zu Zylindern und Schlüsseln Maximales Maß an Flexibilität Keine Kabelinstallationen an der Türe

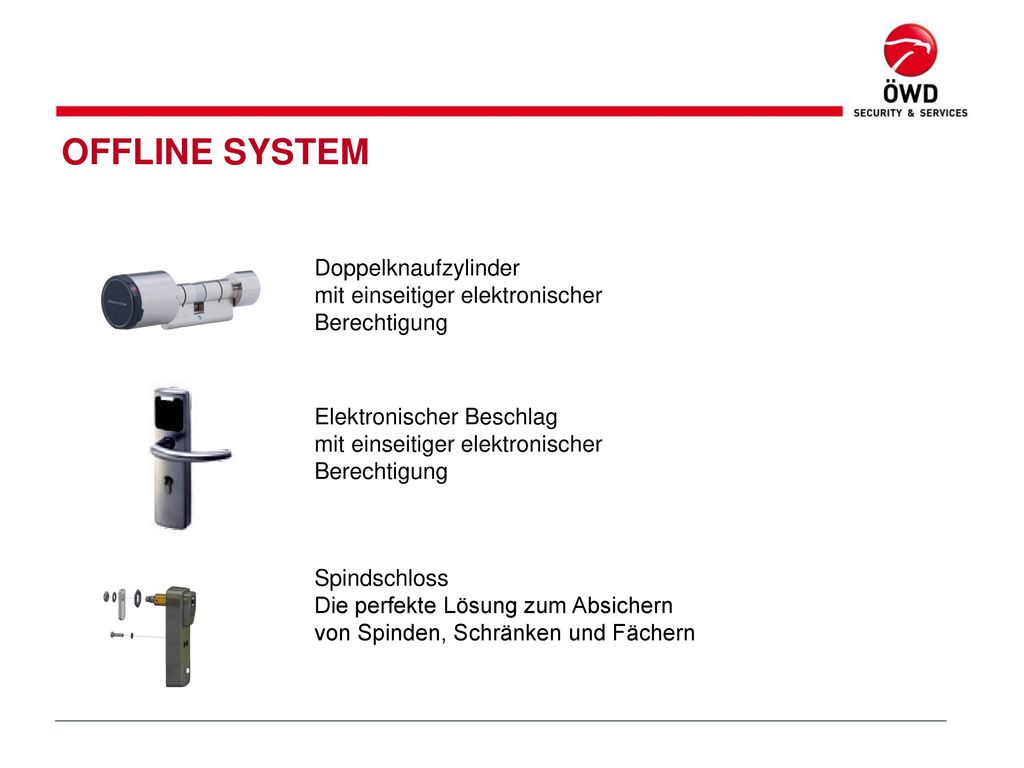

23 OFFLINE SYSTEM Doppelknaufzylinder
mit einseitiger elektronischer Berechtigung Elektronischer Beschlag mit einseitiger elektronischer Berechtigung Spindschloss Die perfekte Lösung zum Absichern von Spinden, Schränken und Fächern

24 OFFLINE SYSTEM Elektronischer Offlinezylinder
mit einseitiger elektronischer Berechtigung Profilzylinderlängen von 26/26mm bis 70/70mm Einfacher, schneller Batteriewechsel durch einrastendes Batteriefach Für Einsatz in Brandschutztüren geeignet Montage ohne Beschädigung der Türe Zertifiziert nach DIN (Feuer- und Rauchschutztüren) Akustische Batteriewarnung Keine Verkabelung in der Tür oder Zarge nötig Mindestlebensdauer der integrierten Batterien bis zu Schließungen ohne zusätzliche Energieversorgung Ereignisprotokoll für 512 Ereignisse Automatische Umschaltung zw. Sommer- und Winterzeit Auswertung von Zeitprofilen auf dem Transponder Speicherung von bis zu 296 Schließgruppen Berechtigung von bis zu Schlüsseln Bis zu 20 Feiertage festlegbar

25 OFFLINE SYSTEM Massives Edelstahlgehäuse
Einfacher, schneller Batteriewechsel durch einrastendes Batteriefach Lieferung komplett mit Innenbeschlag Montage ohne Beschädigung der Türe Zertifiziert nach DIN (Feuer- und Rauchschutztüren) Beschlaglösung mit integrierter Lese-/Auswerteelektronik und einseitiger elektronischer Berechtigung Akustische Batteriewarnung Keine Verkabelung in der Tür oder Zarge nötig Mindestlebensdauer der integrierten Batterien bis zu Schließungen ohne zusätzliche Energieversorgung Dauereinkuppeln ohne zusätzlichen Stromverbrauch möglich (Tagesfreischaltung) Ereignisprotokoll für 512 Ereignisse Automatische Umschaltung zw. Sommer- und Winterzeit Auswertung von Zeitprofilen auf dem Transponder Speicherung von bis zu 296 Schließgruppen Berechtigung von bis zu Schlüsseln Als Schmalschild und/oder Breitschild erhältlich Elektronischer Beschlag mit einseitiger elektronische Berechtigung

26 OFFLINE SYSTEM Wandleser online Access point Servicegerät
zum Beschreiben der Berechtigungen Access point zur Vernetzung der Zylinder / Leser Servicegerät zur Konfiguration der Zylinder beschreiben und auslesen der Zylinder

27 OFFLINE SYSTEM Beschreibbare Transponder (Legic, Mifare,…) somit können mehrere Anwendungen auf einer Karte gespeichert werden Zurückgegebene Karten können wieder als Rohlinge verwendet werden Berechtigungen müssen/können täglich vom Wandleser abgeholt werden Auslesen der letzten 512 Bewegungen mittels Servicegerät Über Funkverbindung werden Änderungen direkt an den Zylinder gesendet und ausgelesen

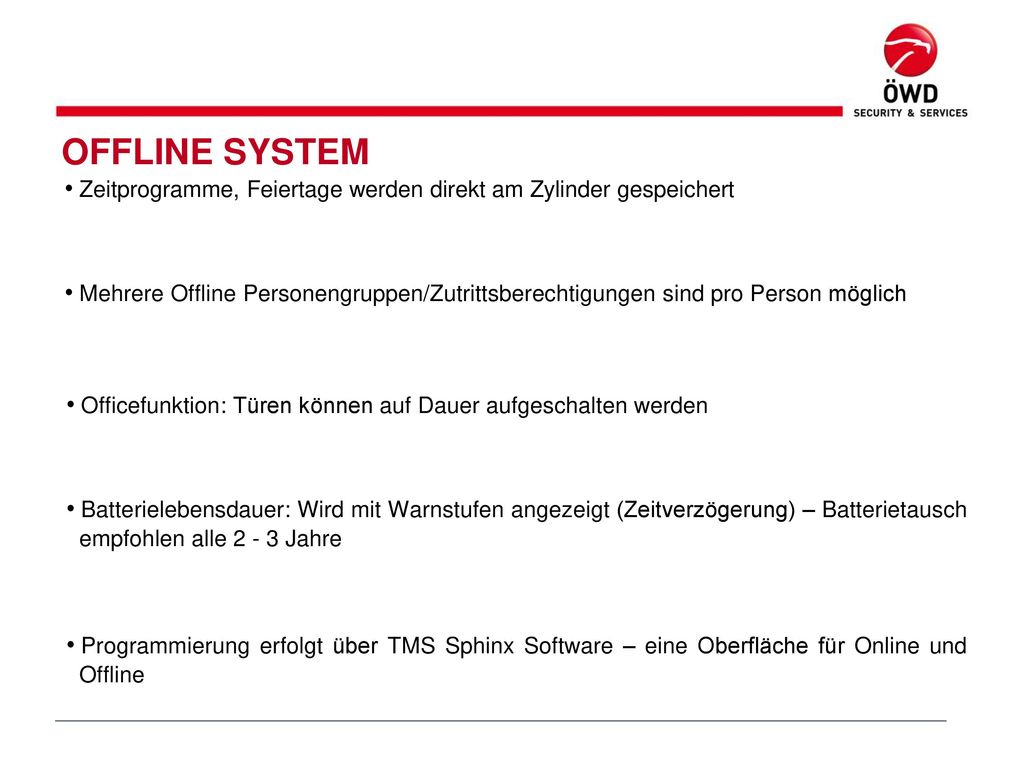

28 OFFLINE SYSTEM Zeitprogramme, Feiertage werden direkt am Zylinder gespeichert Mehrere Offline Personengruppen/Zutrittsberechtigungen sind pro Person möglich Officefunktion: Türen können auf Dauer aufgeschalten werden Batterielebensdauer: Wird mit Warnstufen angezeigt (Zeitverzögerung) – Batterietausch empfohlen alle Jahre Programmierung erfolgt über TMS Sphinx Software – eine Oberfläche für Online und Offline

29

30 Eine Karte – viele Möglichkeiten
Zutrittskontrolle Liftsteuerung Schrankensteuerung Vereinzelungsschleuse Maya Musterfrau Kantinenabrechnung Getränkeautomat Zeiterfassung Parkgebührenverwaltung
