1 Modul 124, Woche 3 R. Zuber, 2015

2 Woche 3 (24.08.2015) Zeit Thema Methodik Hilfsmittel 5
Begrüssung, Ablauf, Ziele Präsentation Folie 2, 3 10 Kurze Besprechung Hausaufgaben: Rückgabe Betriebsdokumentation, Infos zur Offerte Folie 4 15 Theorie: Gehäuse Aufgabe: Gehäusetypen Einzelarbeit Folie 5, 6 20 Theorie: Mainboard Aufgabe: Mainboardbesschriftung Folie 7-9 Theorie: BIOS / UEFI / Chipsatz / CPU Folie 10-26 Abschluss, Rückblick, Ausblick, Hausaufgaben Persönliche Mainboard-Zusammenstellung (Ausdruck!) Ergänzung UEFI Informationen zum Mainboard Nachlesen in den Unterlagen S.5-23 Information Folie 27

3 Der/die Lernende ... bezeichnet die bekanntesten Gehäusetypen mit ihrem korrekten Namen und kennt die wesentlichen Einsatzgebiete. unterscheidet Bauformen von Mainboards. identifiziert die Komponenten des Mainboards und erklärt deren grundlegende Funktion im PC. beschreibt die Funktion und die Verwendung für das BIOS / UEFI. nennt aktuelle CPUs und beschreibt grundlegende Funktionen. skizziert den Aufbau anhand von wesentlichen Teilfunktionen eines aktuellen Chipsatzes auf.

4 Hausaufgabenbesprechung (10’)
Betriebsdokumentation Daten zum Kauf (Wo, wann, …) Serviceverträge Aktuelle Zusammenstellung der Hardware (inkl. Änderungen) Installierte Software (inkl. Änderungen) Störungen, Reparaturen Offerte

5 Theorie Gehäuse (5‘)

6 Arbeitsauftrag Gehäuse (15‘)
Ergänzen Sie die Informationen zum PC (S.5) Ergänzen Sie Informationen aus ihrem bestehenden Wissen zu den einzelnen Gehäusetypen (S.6) Besprechung der Gehäusetypen im Plenum.

7 Mainboard Bauformen (10‘)
Was gibt es für Mainboards und was sind die Unterschiede?

8 Auftrag: Mainboard (20‘)
Für das Mainboard in den Unterlagen müssen Sie die Komponenten beschriften (S.9/10)!

9 Auftrag: Mainboard (Ü2.2 HA)
Erstellen Sie eine eigene Zusammenstellung für ein Mainboard. Es muss ein aktuelles Mainboard ausgewählt werden welches ein UEFI Bios enthält (Folgeauftrag)! Die Zusammenstellung soll detaillierte Informationen zum Mainboard weitergeben.

10 Theorie: BIOS / UEFI / Chipsatz / CPU (15‘)

11 Auftrag: BIOS / UEFI ( HA)
Suchen Sie mit Hilfe des Internets zum Mainboard, welches UEFI unterstützt, Informationen und halten Sie die Eigenschaften in Bezug auf UEFI kurz fest. Verwenden Sie für beide Aufträge das gleiche Mainboard!

12 Theorie: BIOS / UEFI / Chipsatz / CPU (15‘)

13 Theorie: BIOS / UEFI / Chipsatz / CPU (15‘)
Prinzipieller Aufbau einer CPU

14 Theorie: BIOS / UEFI / Chipsatz / CPU (15‘)

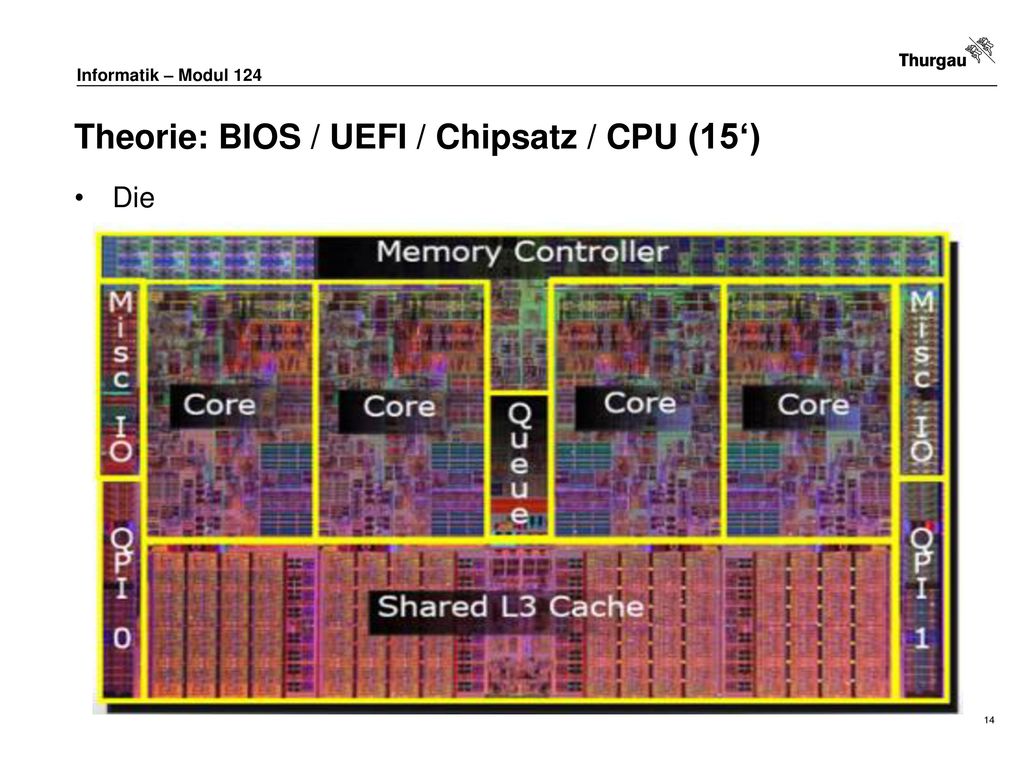

Die

15 Theorie CPU / Chipsatz (15‘)
Bezeichnung Datenb. Adressb. Taktrate Transistoren Jahr Pentium III (Katmai) 64 32 450 MHz 9'500’000 1999 AMD Athlon (K7) 500 MHz 22'000’000 Celeron (Coppermine-128) 800 MHz 28'100’000 2000 Pentium 4 (Willamette) 1,3 GHz 42'000’000 AMD Athlon 64 (K8 - Clawhammer) 1,8 GHz 105'900’000 2003 Pentium 4 (Prescott) 2,8 GHz 125'000’000 2004 Pentium 4 (Cedar Mill) 3,0 GHz 188'000’000 2006 Core Duo (Yonah) (2 CPU) 1,5 GHz 151'600’000 Core 2 Duo (Conroe) (2 CPU) -3,0 GHz 291'000’000 2007 Core 2 Extreme Quad (Kentsfield 4 CPU) 36 2 x 291'000’000 AMD Phenom (Agena 4 CPU, Toliman 3 CPU) -2,6 GHz 463'000’000 Core 2 Duo (Wolfdale) -3,33GHz 410'000’000 2008 Intel Atom Z500 (Silverthorne) -2.00GHz 47‘000‘000 AMD Phenom II (Deneb 4 CPU, Heka 3 CPU) -3,20GHz 758‘000‘000 2009 Intel Core i7 / i5 (Nehalem - Lynnfield) -3.06GHz 774‘000‘000 Intel Core i5 / i3 (Nehalem - Clarkdale) -3.46GHz 383‘000‘000 2010 Intel Atom 330 (Diamondville) -1.60GHz 47'000’000 Intel Core i7 (Nehalem - Gulftown) 1'170'000’000 Intel Core i5 / i3 (Sandy Bridge 4 CPU) -3.4 GHz 995'000’000 2011 Intel Core i7-3930K (Sandy Bridge E 6 CPU) -3.6 GHz 2’270’000’000 …

16 Theorie: BIOS / UEFI / Chipsatz / CPU (15‘)
CACHE L1-Cache / First Level Cache L2-Cache / Second Level Cache L3-Cache / Third Level Cache

17 Theorie: BIOS / UEFI / Chipsatz / CPU (15‘)
Anschlüsse / Sockeltypen LGA 775 LGA 1156 / LGA 1366

18 Theorie: BIOS / UEFI / Chipsatz / CPU (15‘)
Prinzipieller Chipsatzaufbau

19 Theorie: BIOS / UEFI / Chipsatz / CPU (15‘)
Anbindungen Front Side Bus - FSB Direct Media Interface - DMI QPI - Quick Path Interconnect (Intel) Hypertransport (AMD)

20 Theorie: BIOS / UEFI / Chipsatz / CPU (15‘)

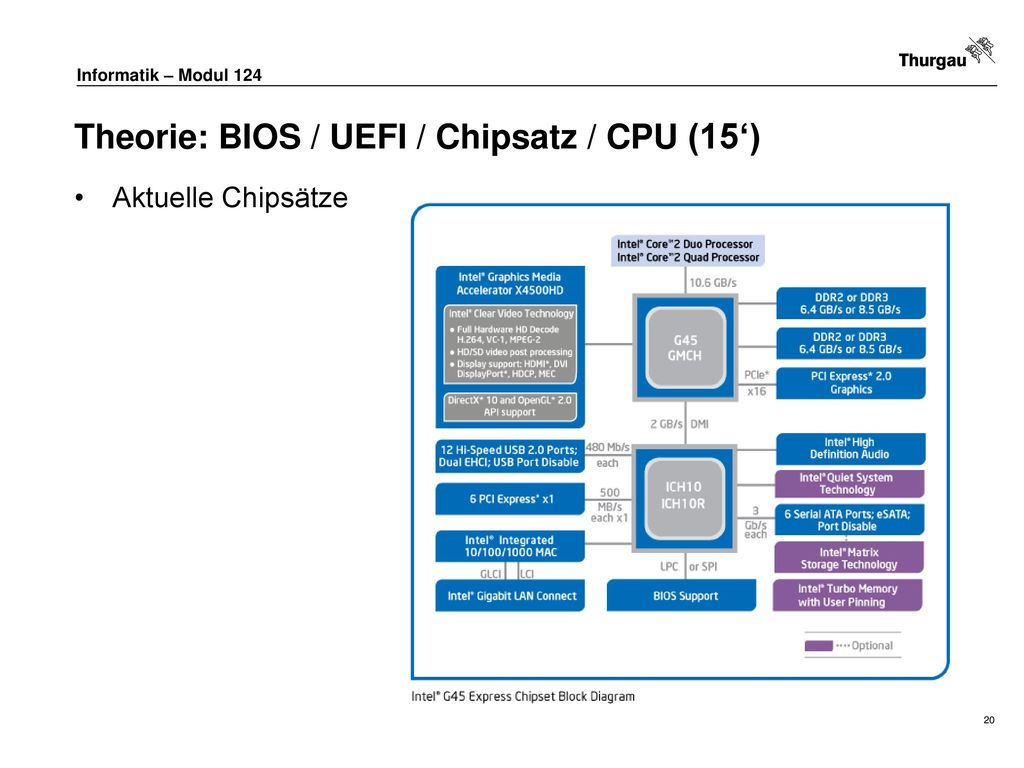

Aktuelle Chipsätze

21 Theorie: BIOS / UEFI / Chipsatz / CPU (15‘)
Aktuelle Chipsätze

22 Theorie: BIOS / UEFI / Chipsatz / CPU (15‘)
Aktuelle Chipsätze

23 Theorie: BIOS / UEFI / Chipsatz / CPU (15‘)
Sandy Bridge Architektur

24 Theorie: BIOS / UEFI / Chipsatz / CPU (15‘)
Sandy Bridge E Architektur

25 Theorie: BIOS / UEFI / Chipsatz / CPU (15‘)
Haswell Architektur

26 Theorie: BIOS / UEFI / Chipsatz / CPU (15‘)
X99 (i7 – LGA2011-v3)

27 Hausaufgabe Semesteraufgabe (alle 1 Artikel):
Auftrag: Übersicht eines aktuellen Mainboards (S. 10 – Ü2.2) Zusatzauftraf: UEFI Wählen Sie für beide Aufträge das gleiche Mainboard aus! Lösung auf Moodle oder in Printform dabei! Vertiefung der Seiten 5 – 23 Ergänzen Sie ihr Wissen mit zusätzlichen Informationen aus dem Internet und aus Fachzeitschriften Semesteraufgabe (alle 1 Artikel): Aktueller Fachartikel zum Thema Hardware aus einem Magazin zu einem Thema mitbringen und kurz vorstellen!!!
