1 FUNKSCHULUNG 2012 @ Wundersamer,OBI

2 Funkschulung 2011 Feuerwehrfunknetz Die österreichischen Feuerwehren arbeiten im 4m Band. Bezirksfrequenz = Kanal 2 Landesfrequenz = Kanal 1 @ Wundersamer,OBI FF Aigen/E. OBI Wundersamer

3 Flugfunk: 2m Band Atemschutz Band: 70 cm Sonderfrequenzen (76.675 Mhz)
Funkschulung 2011 Sonderfrequenzen Flugfunk: 2m Band ( Mhz) Atemschutz Band: 70 cm (445,450 Mhz) @ Wundersamer,OBI FF Aigen/E. OBI Wundersamer

4 Funkschulung 2011 FREQUENZPLAN Wellenbereich : UKW 4m Band Frequenzbereich : – MHz Modulation : Frequenzmodulierend Verkehrsart : Wechsel – Sprechen Auf einem Kanal kann zur selben Zeit nur eine Funkstelle senden,aber beliebig viele diese Nachricht empfangen. @ Wundersamer,OBI FF Aigen/E. OBI Wundersamer

5 Beispiele Frequenzplan
Funkschulung 2011 Beispiele Frequenzplan MHz Landesfeuerwehrfrequenz MHz Bez.Weiz,Hochkar,Zischkaberg MHz Bez.Bruck,Ortsfr.Gleisdorf,Feuerwehr u.Zivilschutzschule Steiermark MHz Berufsfeuerwehr Graz,Hohentauern,Möderbrugg MHz Bez.Hartberg,Knittelfeld,Bez.Liezen MHz Personenrufempfänger @ Wundersamer,OBI FF Aigen/E. OBI Wundersamer

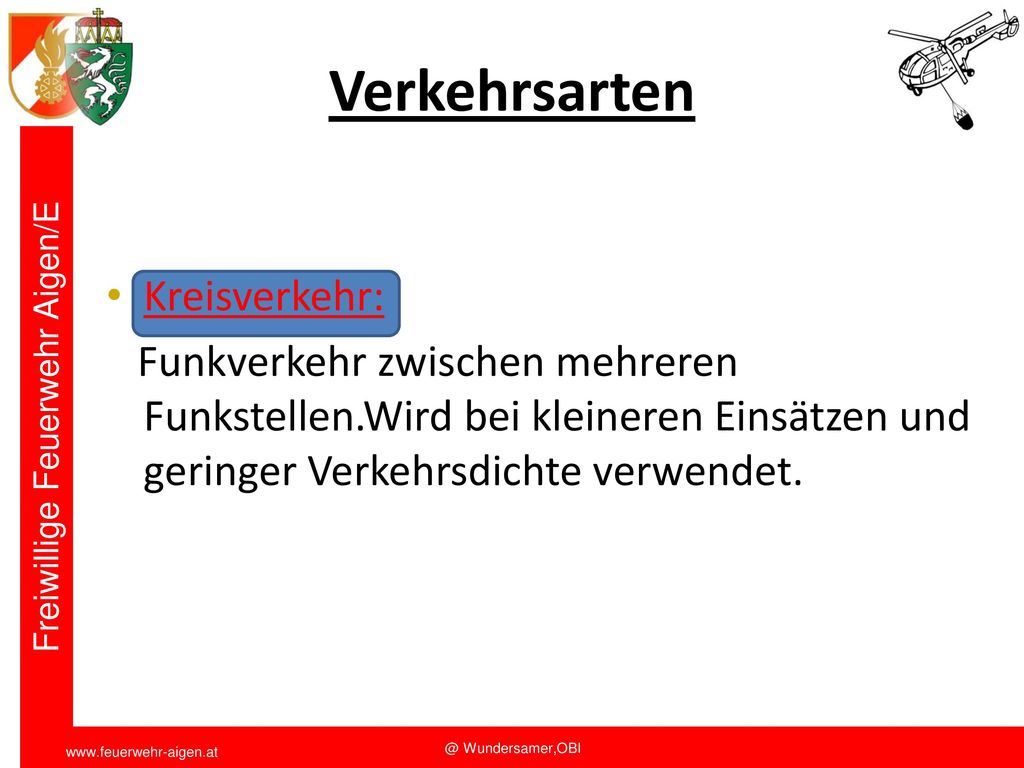

6 Verkehrsarten Kreisverkehr:
Funkschulung 2011 Verkehrsarten Kreisverkehr: Funkverkehr zwischen mehreren Funkstellen.Wird bei kleineren Einsätzen und geringer Verkehrsdichte verwendet. @ Wundersamer,OBI FF Aigen/E. OBI Wundersamer

7 Übermittlungsverkehr:
Funkschulung 2011 Übermittlungsverkehr: Ist ein direkter Verkehr zwischen zwei Funkstellen nicht möglich,kann eine dritte Funkstelle zur Übermittlung der Gespräche aufgefordert werden oder sich selber dazu anbieten. @ Wundersamer,OBI FF Aigen/E. OBI Wundersamer

8 Verbindung zweier Funknetze untereinander
Funkschulung 2011 Querverkehr: Verbindung zweier Funknetze untereinander z.B.: Feuerwehr – Rotes Kreuz Feuerwehr – Katastrophenfunknetz der Landesregierung @ Wundersamer,OBI FF Aigen/E. OBI Wundersamer

9 LINIENVERKEHR Sprechverkehr zwischen zwei Funkstellen
Funkschulung 2011 LINIENVERKEHR Sprechverkehr zwischen zwei Funkstellen @ Wundersamer,OBI FF Aigen/E. OBI Wundersamer

10 Funkschulung 2011 STERNVERKEHR Funkverkehr zwischen mehreren Funkstellen und einer übergeordneten gemeinsamen Einsatzleitstelle.Kommt bei FuB – Einsätzen ,Großeinsätzen bei denen mehrere Feuerwehren beteiligt sind zur Anwendung. @ Wundersamer,OBI FF Aigen/E. OBI Wundersamer

11 AUFGABEN DES FUNKERS LOGISCH KLAR
Funkschulung 2011 AUFGABEN DES FUNKERS LOGISCH KLAR VOLLSTÄNDIG; WESENTLICHE WICHTIGSTE ENTHALTEN LANGSAM DEUTLICH IN ANGEMESSENER LAUTSTÄRKE NICHT IM DIALEKT SPRECHEN BEI LÄNGEREN FUNKSPRÜCHEN – SPRECHPAUSE (Taste ca.5 sec. Frei lassen) @ Wundersamer,OBI FF Aigen/E. OBI Wundersamer

12 DENKEN DRÜCKEN SCHLUCKEN SPRECHEN REGEL FÜR FUNKER Funkschulung 2011
@ Wundersamer,OBI FF Aigen/E. OBI Wundersamer

13 ALLGEMEINE FUNKVERKEHRSREGELN
Funkschulung 2011 ALLGEMEINE FUNKVERKEHRSREGELN Gerät besetzen! Gespräche nicht unterbrechen! „ich berichtige“ „wiederholen kommen“ „warten“ „kommen“ „Ende“ „sehr gut“,“brauchbar“,“unbrauchbar“ „Achtung Spruch“ @ Wundersamer,OBI FF Aigen/E. OBI Wundersamer

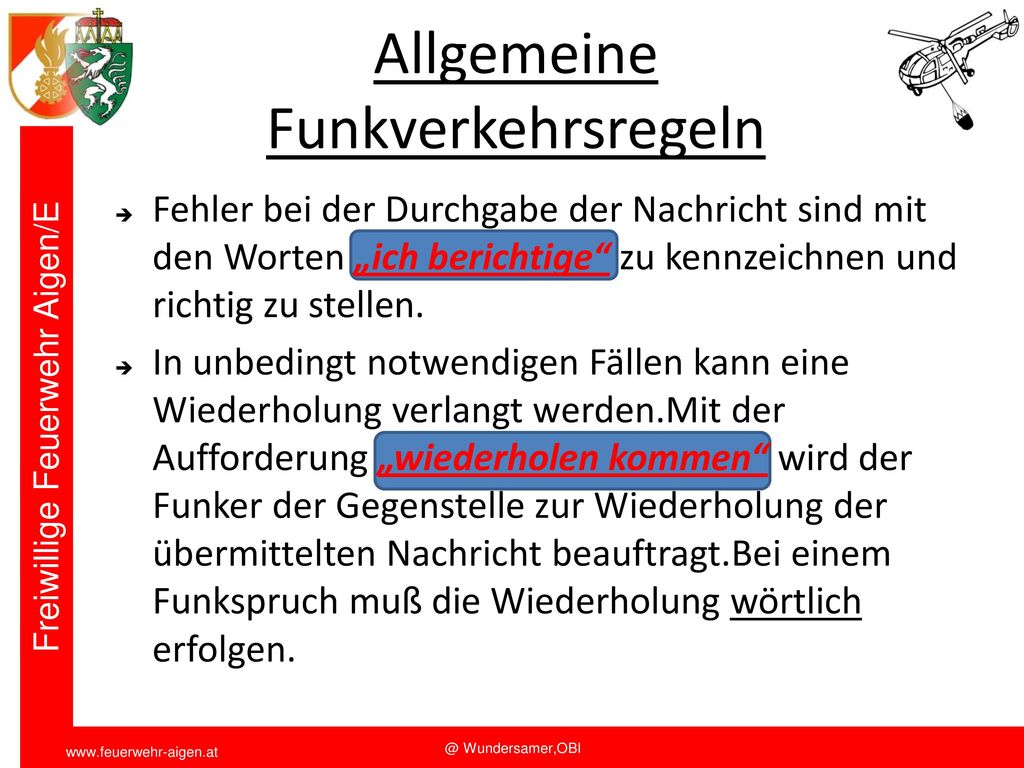

14 Allgemeine Funkverkehrsregeln
Funkschulung 2011 Allgemeine Funkverkehrsregeln Fehler bei der Durchgabe der Nachricht sind mit den Worten „ich berichtige“ zu kennzeichnen und richtig zu stellen. In unbedingt notwendigen Fällen kann eine Wiederholung verlangt werden.Mit der Aufforderung „wiederholen kommen“ wird der Funker der Gegenstelle zur Wiederholung der übermittelten Nachricht beauftragt.Bei einem Funkspruch muß die Wiederholung wörtlich erfolgen. @ Wundersamer,OBI FF Aigen/E. OBI Wundersamer

15 Allgemeine Funkverkehrsregeln
Funkschulung 2011 Allgemeine Funkverkehrsregeln Erfolgt vor der Durchgabe einer Funknachricht die Aufforderung „Achtung Spruch“ so ist die Gegenstelle verpflichtet,den nachfolgenden Funkspruch vollinhaltlich gemäß des Funkspruches mitzuschreiben z.B.Einsatzsofortmeldung @ Wundersamer,OBI FF Aigen/E. OBI Wundersamer

16 Allgemeine Funkverkehrsregeln
Funkschulung 2011 Allgemeine Funkverkehrsregeln Es gibt grundsätzlich nur 3 Nachrichtenformen NACHRICHT BEFEHL FRAGE @ Wundersamer,OBI FF Aigen/E. OBI Wundersamer

17 Beurteilung der Verständigung
Funkschulung 2011 Beurteilung der Verständigung Sehr gut brauchbar unbrauchbar Die Sprache kann Kann aufgenommen Das Signal d.Gegenst Klar und deutlich werden,zeitweilige ist noch erkennbar Aufgenommen Störungen od.Lautst Doch ist die Sprache Werden Schwankungen machen nicht mehr verständlich Rückfragen notwendig Standortwechsel @ Wundersamer,OBI FF Aigen/E. OBI Wundersamer

18 FUNKRUFZEICHEN Funkrufzeichen setzen sich aus dem
Funkschulung 2011 FUNKRUFZEICHEN Funkrufzeichen setzen sich aus dem Funkrufnamen (taktische Bezeichnung) Namen der Feuerwehr zusammen TLFA 2000 AIGEN KLFA AIGEN LFB- A AIGEN MTF- A AIGEN @ Wundersamer,OBI FF Aigen/E. OBI Wundersamer

19 Funkschulung 2011 ZIFFERN UND ZAHLEN / 28190 Sprechweise: Null,sechsunddreißig,zwoundachzig achtundzwanzig einhundertneunzig Ich wiederhole: @ Wundersamer,OBI FF Aigen/E. OBI Wundersamer

20 Funkschulung 2011 Schreibweise : oder 12 Mio. Sprechweise : zwölf Millionen Ich wiederhole : eins zwo Millionen @ Wundersamer,OBI FF Aigen/E. OBI Wundersamer

21 FUNKGESPRÄCHE Funkschulung 2011 FF Aigen/E. OBI Wundersamer
@ Wundersamer,OBI FF Aigen/E. OBI Wundersamer

22 EINFACHES FUNKGESPRÄCH
Funkschulung 2011 EINFACHES FUNKGESPRÄCH RUFSTELLE GEGENSTELLE KDO AIGEN VON KLFA AIGEN – KOMMEN HIER KDO AIGEN – KOMMEN HIER KLFA AIGEN BRAND IM WOHNTRACKT UNTER KONTROLLE – KOMMEN HIER KDO AIGEN- VERSTANDEN-KOMMEN HIER KLFA AIGEN – VERSTANDEN- ENDE @ Wundersamer,OBI FF Aigen/E. OBI Wundersamer

23 EINGESPIELTES FUNKGESPRÄCH
Funkschulung 2011 EINGESPIELTES FUNKGESPRÄCH Immer dort anzuwenden,wenn man davon ausgehen kann,das die Gegenstelle erreichbar ist! @ Wundersamer,OBI FF Aigen/E. OBI Wundersamer

24 GEGENSTELLE RUFSTELLE
Funkschulung 2011 RUFSTELLE GEGENSTELLE Einsatzleitung Aigen von Lotse Aigen: TLFA Aigen steht in Bereitschaft – kommen. Hier Einsatzleitung Aigen- verstanden- Ende @ Wundersamer,OBI FF Aigen/E. OBI Wundersamer

25 Funkschulung 2011 REIHENRUF Der REIHENRUF erlaubt die gleichzeitige Informationsweitergabe an mehrere Funkstellen. Meldet sich eine nicht, wartet die nächste Funkstelle 10 Sekunden und meldet sich dann. Die fehlende Funkstelle schließt sich als Letzte an!! Wird immer von der Rufstelle beendet ! @ Wundersamer,OBI FF Aigen/E. OBI Wundersamer

26 RUFSTELLE GEGENSTELLE TLFA;KLFA und MTFA AIGEN von KDO Aigen – kommen
Hier TLF A Aigen – kommen Hier KLF A Aigen – kommen Hier MTF A Aigen – kommen Hier KDO – Aigen Alle sofort zurück zum Sammelpunkt - kommen Hier TLFA Aigen-verstanden- kommen Hier KLFA Aigen-verstanden- kommen Hier MTFA Aigen-verstanden- kommen Hier KDO Aigen - ENDE Funkschulung 2011 @ Wundersamer,OBI FF Aigen/E. OBI Wundersamer

27 Funkschulung 2011 SAMMELRUF Der Sammelruf dient dem gleichen Zweck wie der Reihenruf,beinhaltet aber im Anruf nur „ALLE VON“. Der Sammelruf ist nur bei bekannter taktischer Reihenfolge anzuwenden. ( Proberuf nach Listen,FuB – Übungen,Abschnittsfunkübungen) Der Sammelruf wird immer von der Rufstelle beendet! @ Wundersamer,OBI FF Aigen/E. OBI Wundersamer

28 RUFSTELLE GEGENSTELLE ALLE VON EL Aigen
Funkschulung 2011 RUFSTELLE GEGENSTELLE ALLE VON EL Aigen Zufahrt nach Lantschern nicht möglich – kommen Hier KDO Aigen verstanden – kommen Hier TLFA Aigen verstanden – kommen Hier KLFA Aigen verstanden – kommen Hier MTFA Aigen verstanden - kommen Hier Einsatzleitung Aigen - ENDE @ Wundersamer,OBI FF Aigen/E. OBI Wundersamer

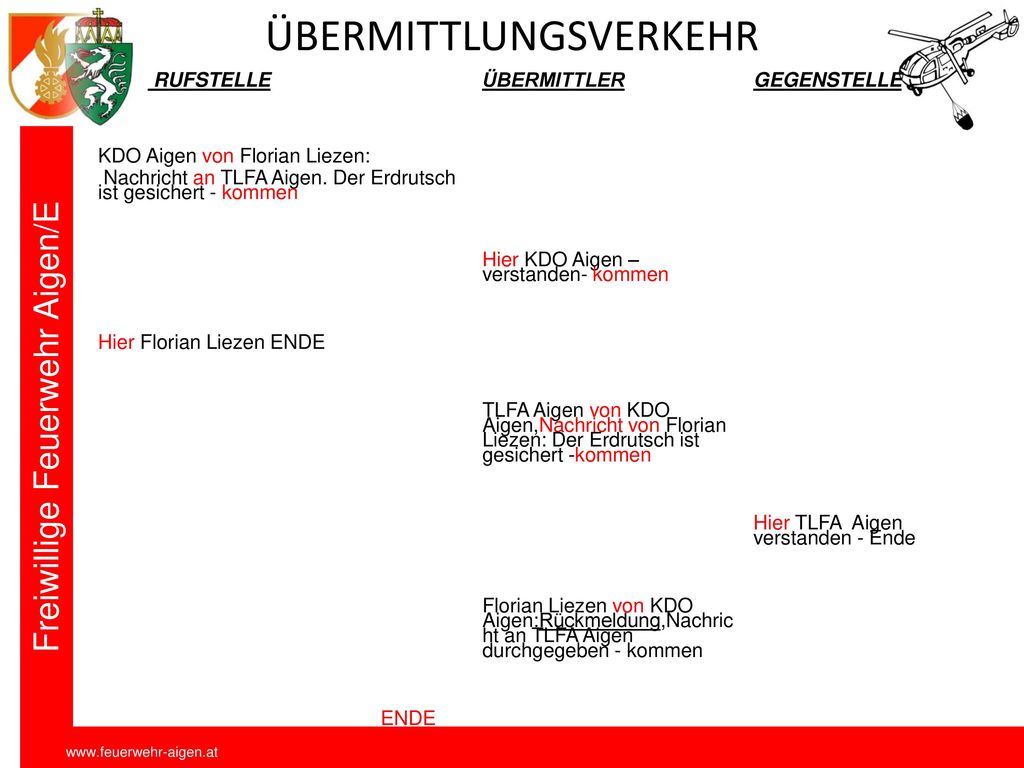

29 ÜBERMITTLUNGSVERKEHR
Funkschulung 2011 ÜBERMITTLUNGSVERKEHR RUFSTELLE ÜBERMITTLER GEGENSTELLE KDO Aigen von Florian Liezen: Nachricht an TLFA Aigen. Der Erdrutsch ist gesichert - kommen Hier KDO Aigen – verstanden- kommen Hier Florian Liezen ENDE TLFA Aigen von KDO Aigen,Nachricht von Florian Liezen: Der Erdrutsch ist gesichert -kommen Hier TLFA Aigen verstanden - Ende Florian Liezen von KDO Aigen:Rückmeldung,Nachric ht an TLFA Aigen durchgegeben - kommen Hier Florian Liezen verstanden- ENDE FF Aigen/E. OBI Wundersamer

30 Funkschulung 2011 SIRENENALARM Der Funker der alarmierten Feuerwehr nimmt sofort das Funkgerät in Betrieb (Kanal 2,Ruftontaste) und fragt bei Florian Liezen die Alarmmeldung ab. Erfolgt die Verbindungsaufnahme nicht innerhalb von 3 Minuten, so wird von Florian nochmals Alarm ausgelöst, weiters auch zusätzlich bei der Nachbarfeuerwehr! @ Wundersamer,OBI FF Aigen/E. OBI Wundersamer

31 DAHER SOFORT VERBINDUNGSAUFNAHME MIT FLORIAN LIEZEN
Funkschulung 2011 DAHER SOFORT VERBINDUNGSAUFNAHME MIT FLORIAN LIEZEN @ Wundersamer,OBI FF Aigen/E. OBI Wundersamer

32 Erstalarmierung FLORIAN
Funkschulung 2011 Erstalarmierung FLORIAN Funkgerät einschalten Kanal 2 Lautstärke einstellen Floriantaste drücken Alarmabfrage Florian Liezen von Feuerwehr Aigen warum wurde Sirene ausgelöst ? @ Wundersamer,OBI FF Aigen/E. OBI Wundersamer

33 Einsatzsofortmeldung
@ Wundersamer,OBI

34 EINSATZSOFORTMELDUNG
Funkschulung 2011 EINSATZSOFORTMELDUNG Am Einsatzort angelangt wird von der erst ankommenden Feuerwehr eine EINSATZSOFORTMELDUNG an den Florian Liezen abgesetzt. @ Wundersamer,OBI FF Aigen/E. OBI Wundersamer

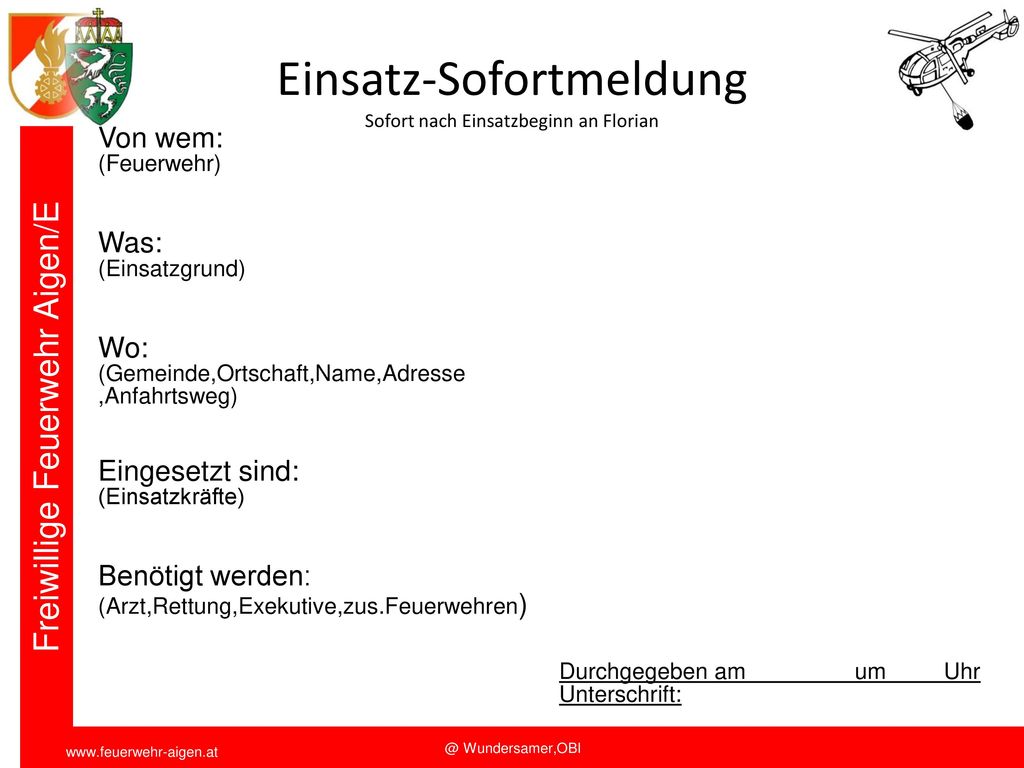

35 Einsatz-Sofortmeldung Sofort nach Einsatzbeginn an Florian
Funkschulung 2011 Einsatz-Sofortmeldung Sofort nach Einsatzbeginn an Florian Von wem: (Feuerwehr) Was: (Einsatzgrund) Wo: (Gemeinde,Ortschaft,Name,Adresse ,Anfahrtsweg) Eingesetzt sind: (Einsatzkräfte) Benötigt werden: (Arzt,Rettung,Exekutive,zus.Feuerwehren) Durchgegeben am um Uhr Unterschrift: @ Wundersamer,OBI FF Aigen/E. OBI Wundersamer

36 Funkschulung 2011 Die Einsatzsofortmeldung dient zur sofortigen Information der Florianstation über das Einsatzgeschehen, zwecks Weiterleitung an den BFK. @ Wundersamer,OBI FF Aigen/E. OBI Wundersamer

37 AUFBAU DER FUNKGERÄTE ANTENNE SENDER EMPFÄNGER AKKU Funkschulung 2011
@ Wundersamer,OBI FF Aigen/E. OBI Wundersamer

38 Funkschulung 2011 ANTENNE Die Antenne dient zum Empfang und zur Ausstrahlung von hochfrequenden elektromagnetischen Funkwellen. Die Antennen müssen senkrecht(Vertikal) Stehen und sind in ihrer Länge abgestimmt. @ Wundersamer,OBI FF Aigen/E. OBI Wundersamer

39 Funkschulung 2011 DIE RICHTIGE WAHL DES ANTENNENSTANDORTES IST VON AUSSCHLAGGEBENDER BEDEUTUNG!! @ Wundersamer,OBI FF Aigen/E. OBI Wundersamer

40 Funkschulung 2011 SENDER Die Sprache wird durch das MIKROFON aufgenommen,in Funkwellen umgewandelt,der ANTENNE zugeführt und von dieser abgestrahlt @ Wundersamer,OBI FF Aigen/E. OBI Wundersamer

41 Funkschulung 2011 EMPFÄNGER Im Empfänger erfolgt die Rückumwandlung der Funkwellen in eine akustische Nachricht,die über den LAUTSPRECHER abgegeben wird. @ Wundersamer,OBI FF Aigen/E. OBI Wundersamer

42 Funkschulung 2011 REICHWEITE Die Reichweite eines Funkgerätes hängt von verschiedenen Faktoren ab: STANDORT DES SENDERS UND EMFÄNGERS GELÄNDE ( Gebirge,Berg;Tal;See) BEWUCHS (Wald,Feld,Heide) BEBAUUNG (Stadtgebiet,Freiland,Hochspannungsleitg,Eisenkonst.) HÖHE und TYPE der Antenne geg.der Umgebung SENDELEISTUNG;EINGANGSEMPFINDLICHKEIT WITTERUNG ( Nebel,Schnee,Gewitter) @ Wundersamer,OBI FF Aigen/E. OBI Wundersamer

43 Funkgeräte unserer Wehr
Funkschulung 2011 Funkgeräte unserer Wehr Fixstation (1) Fahrzeugfunk (5) Handfunkgerät (5) Flugfunk (4) Atemschutzfunk (2) @ Wundersamer,OBI FF Aigen/E. OBI Wundersamer

44 Funkschulung 2011 KDO @ Wundersamer,OBI FF Aigen/E. OBI Wundersamer

45 TLF A-2000 AIGEN Funkschulung 2011 FF Aigen/E. OBI Wundersamer
@ Wundersamer,OBI FF Aigen/E. OBI Wundersamer

46 KLF A - AIGEN Funkschulung 2011 FF Aigen/E. OBI Wundersamer
@ Wundersamer,OBI FF Aigen/E. OBI Wundersamer

47 LFB A - AIGEN Funkschulung 2011 FF Aigen/E. OBI Wundersamer
@ Wundersamer,OBI FF Aigen/E. OBI Wundersamer

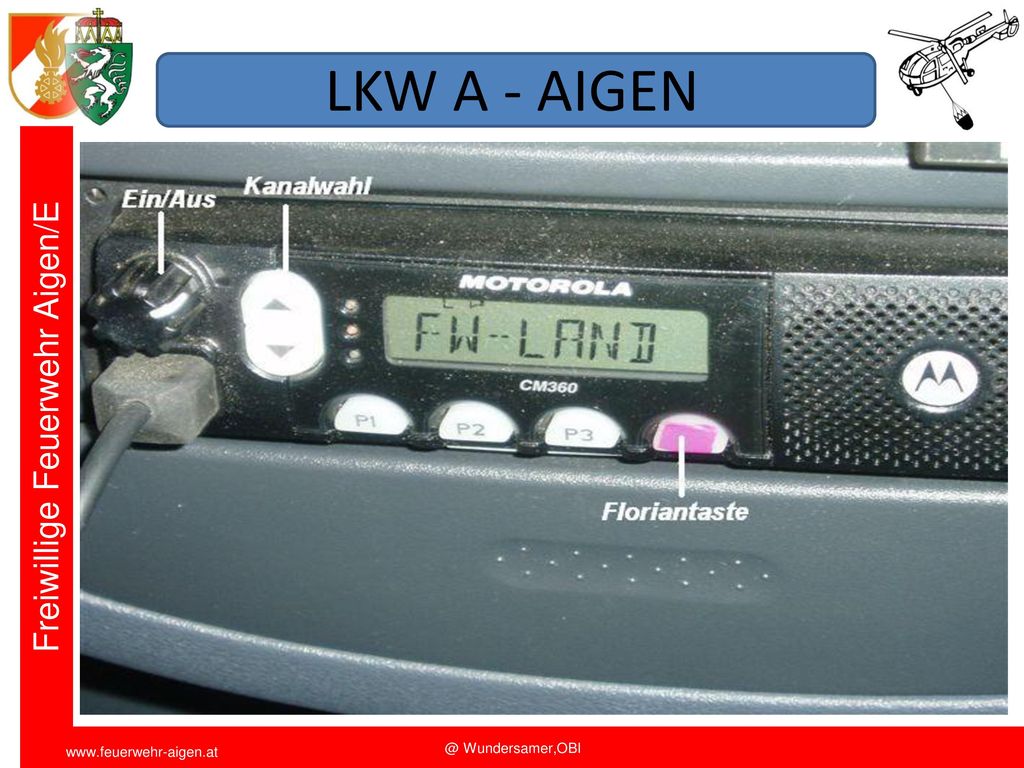

48 LKW A - AIGEN Funkschulung 2011 FF Aigen/E. OBI Wundersamer
@ Wundersamer,OBI FF Aigen/E. OBI Wundersamer

49 MTF A - AIGEN Kanalwahl Ein/Aus Floriantaste Funkschulung 2011
@ Wundersamer,OBI FF Aigen/E. OBI Wundersamer

50 Motorolla GP 900/ MT2100 Funkschulung 2011 FF Aigen/E. OBI Wundersamer
@ Wundersamer,OBI FF Aigen/E. OBI Wundersamer

51 Philips Funkschulung 2011 FF Aigen/E. OBI Wundersamer
@ Wundersamer,OBI FF Aigen/E. OBI Wundersamer

52 WARN UND ALARMSIGNALE Funkschulung 2011 FF Aigen/E. OBI Wundersamer
@ Wundersamer,OBI FF Aigen/E. OBI Wundersamer

53 AUSLÖSUNG ZIVILSCHUTZALARME
Funkschulung 2011 AUSLÖSUNG ZIVILSCHUTZALARME AUSLÖSUNG – FLORIAN : 1.Samstag/APRIL AUSLÖSUNG – LWZ : 1.Samstag/JULI AUSLÖSUNG – BWZ : 1.Samstag/OKT. @ Wundersamer,OBI FF Aigen/E. OBI Wundersamer

54 SIRENENPROBE : Jeden Samstag um 12 Uhr 15 Sekunden Dauerton
Funkschulung 2011 SIRENENPROBE : Jeden Samstag um 12 Uhr 15 Sekunden Dauerton @ Wundersamer,OBI FF Aigen/E. OBI Wundersamer

55 3 Minuten gleichbleibender Dauerton
Funkschulung 2011 WARNUNG : 3 Minuten gleichbleibender Dauerton @ Wundersamer,OBI FF Aigen/E. OBI Wundersamer

56 1 Minute auf und abschwellender Heulton
Funkschulung 2011 ALARM : 1 Minute auf und abschwellender Heulton @ Wundersamer,OBI FF Aigen/E. OBI Wundersamer

57 1 Minute gleichbleibender Dauerton
Funkschulung 2011 ENTWARNUNG : 1 Minute gleichbleibender Dauerton @ Wundersamer,OBI FF Aigen/E. OBI Wundersamer

58 Unterbrechung 2 x 7 Sekunden
Funkschulung 2011 FEUERWEHREINSATZ: Dauerton 3 x 15 Sekunden Unterbrechung 2 x 7 Sekunden @ Wundersamer,OBI FF Aigen/E. OBI Wundersamer
