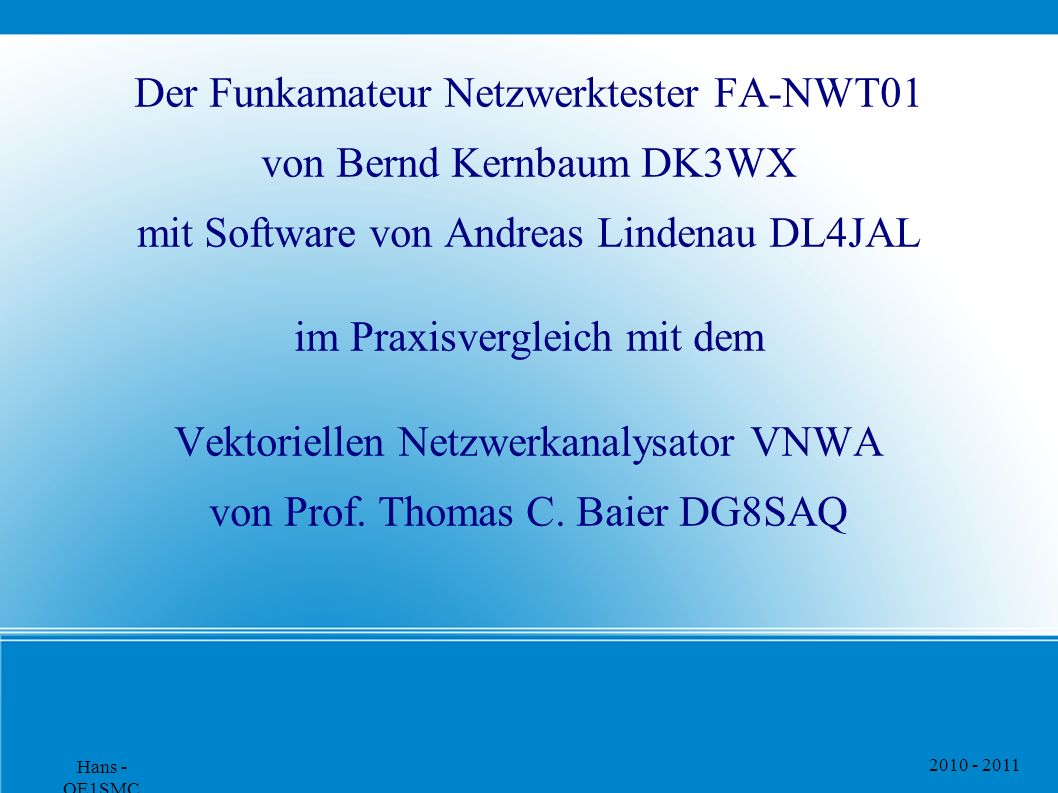

Der Funkamateur Netzwerktester FA-NWT01 von Bernd Kernbaum DK3WX

Präsentation zum Thema: "Der Funkamateur Netzwerktester FA-NWT01 von Bernd Kernbaum DK3WX"—  Präsentation transkript:

1

2 Der Funkamateur Netzwerktester FA-NWT01 von Bernd Kernbaum DK3WX
mit Software von Andreas Lindenau DL4JAL im Praxisvergleich mit dem Vektoriellen Netzwerkanalysator VNWA von Prof. Thomas C. Baier DG8SAQ Hans - OE1SMC

3 Ablauf des Vortrags Allgemeine Ziele Skalar – Vektoriell
Übersicht FA-NWT Übersicht VNWA Gegenüberstellung Meßmöglichkeiten Indiv. Eigenschaften Teil 2 Meßbeispiele Ablauf des Vortrags Hans - OE1SMC

4 Auf los, geht's los ! Hans - OE1SMC

5 Ziele der Entwickler Ein Messgerät für Funkamateure
Erschwinglicher Preis Im Selbstbau möglich - Bausatz Keine Bedienelemente am Gerät Verwendung von PC / Notebook Geringer materieller Aufwand – einfache HW Aufbau mit moderner μC Technologie Ziele der Entwickler Hans - OE1SMC

6 Viele Alternativen SYN200 von DG4RBF VNA von N2PK IW3HEV-Analyser
miniVNA Pro Modularized SA von Scotty Sprowls HF-Wobbelgenerator mit SA von Elektor Hewlett-Packard Rohde & Schwarz Agilent Technologies Viele Alternativen Hans - OE1SMC

7 Art der Messung FA-NWT01 skalar X = |a| VNWA vektoriell B = x + j y
Hans - OE1SMC

8 Prinzip des FA-NWT01 Hans - OE1SMC

9 FA-NWT01 Innenansicht Hans - OE1SMC

10 Prinzip des VNWA (V 2.x) Hans - OE1SMC

11 VNWA ausgepackt Hans - OE1SMC

12 Der Vergleich Gerät: FA-NWT01 VNWA Messart: skalar vektoriell
Anwendung: einfach komplex Frequenzbereich: 0,1–160 MHz bis 1.3 GHz Stromversorgung: 12 V extern über USB IF Reflexionsmesskopf: extern intern Dämpfungsglied: 0 – 64 dB ( Software ) Buchse: BNC SMA Betriebssystem: MS, Linux MS Der Vergleich Hans - OE1SMC

13 Der Vergleich Gerät: FA-NWT01 VNWA Kalibrierung: einfach aufwendig
Kal.-Art: Durchg./Refl. SOL / TRL Kal.-Häufigkeit: einmalig pro Bereich Ausgangspegel: +4 dBm dBm Zero-Hz: ja nein Meßwertausgabe: nein ja Team: FA DG8SAQ Preis (Bausatz): 260,- EUR 424,- EUR Der Vergleich Hans - OE1SMC

14 Meßmöglichkeiten (beide)
Wobbeln ( mit Frequenzzoom ) Vorwärtstransmission (S21) VSWR Eingangsreflexion (S11) Z-Impedanz Image-Speicherung/Mgmt Meßmöglichkeiten (beide) Hans - OE1SMC

15 zus. Möglichkeiten FA-NWT01
VF0 mit Dämpfungsglied Milli-Wattmeter Schwingkreis/Induktivitätsrechner zus. Möglichkeiten FA-NWT01 Hans - OE1SMC

16 zus. Möglichkeiten des VNWA
Streuparametermessung: S11, S21 (Smithdiag.) Rechner für komplexe Zahlen: a + j·b Messung von L, C, R, Y, real, imaginär, Phase, … Custom Function: Simulation, Ergebnisumf. Matching Tool, Cristal Analyser, 3-Port Analyzer Spectrum Analyzer Mode Time Domain Messung zus. Möglichkeiten des VNWA Hans - OE1SMC

17 Meßobjekte ( DUT ) Hans - OE1SMC

18 Das war die Theorie, es folgt die Praxis
Hans - OE1SMC

19 Meßbeispiele C, L Güte eines Schwingkreis Tiefpass, Frequenzverdoppler
Bestimmung Kabellänge Quarz Antenne Smithdiagramm Spectrum Analyzer Meßbeispiele Hans - OE1SMC

20 Frequenzbereich: 5 bis 20 MHz
1. Messung FA-NWT01 Spule mit ca. 1 μH Frequenzbereich: 5 bis 20 MHz Messung der Resonanz der Serienschwingkreises Zweite Spule mit ca. 1,5 μH Hans - OE1SMC

21 Hans - OE1SMC

22 Hans - OE1SMC

23 2. Messung VNWA Kapazität mit 220 pF Messbereich 0,1 bis 1,1 MHz
Hans - OE1SMC

24 Hans - OE1SMC

25 Frequenzbereich 1 bis 201 MHz
3. Messung VNWA Neosid Filter Resonanz bei ca. 50 MHz Frequenzbereich 1 bis 201 MHz Hans - OE1SMC

26 Hans - OE1SMC

27 Bestimmung der Güte einer Spule L
4. Messung FA-NWT01 Bestimmung der Güte einer Spule L Aufbau als Parallelschwingkreis mit loser induktiver Kopplung Hans - OE1SMC

28 Hans - OE1SMC

29 Messung eines Tiefpass-Filters Messbereich 1 bis 40 MHz
FA-NWT01 Messung eines Tiefpass-Filters Messbereich 1 bis 40 MHz Hans - OE1SMC

30 Hans - OE1SMC

31 Verwendung der Frequenzverdopplers Basisbereich bis 160 MHz
6. Messung FA-NWT01 u. VNWA Verwendung der Frequenzverdopplers Basisbereich bis 160 MHz erweitert bis 320 MHz Hans - OE1SMC

32 Messung u. Berechnung einer Kabellänge Messbereich 1 bis 160 MHz
FA-NWT01 Messung u. Berechnung einer Kabellänge Messbereich 1 bis 160 MHz Hans - OE1SMC

33 Hans - OE1SMC

34 Bestimmung der Resonanzfrequenz
8. Messung VNWA Der Quarz Bestimmung der Resonanzfrequenz Frequenzbereich: Center 4, MHz +/- 1 kHz Hans - OE1SMC

35 Hans - OE1SMC

36 Bestimmung der Resonanzfreuquenz einer sog. “Gummiwurst” Antenne
9. Messung FA-NWT01 Bestimmung der Resonanzfreuquenz einer sog. “Gummiwurst” Antenne Frequenzbereich 130 bis 160 MHz Hans - OE1SMC

37 Hans - OE1SMC

38 Messung des VSWR einer unbekannten Antenne
VNWA Messung des VSWR einer unbekannten Antenne Frequenzbereich 50 bis 500 Mhz Hans - OE1SMC

39 Hans - OE1SMC

40 11. Messung VNWA Mode Sprectrumanalyser Messung im VHF Band II
Hans - OE1SMC

41 Hans - OE1SMC

42 Messung der Diamond RH-770 Versuch einer Anpassung Seefunk
VNWA Messung der Diamond RH-770 Versuch einer Anpassung Seefunk Hans - OE1SMC

43 Danke ! Hans - OE1SMC
