LSI8704ELP, LSI8708ELP Allgemeines: – Es müssen immer Festplatten Konfiguriert werden, da ansonsten für das Betriebssystem keine Laufwerke zur Verfügung.

Präsentation zum Thema: "LSI8704ELP, LSI8708ELP Allgemeines: – Es müssen immer Festplatten Konfiguriert werden, da ansonsten für das Betriebssystem keine Laufwerke zur Verfügung."—  Präsentation transkript:

1 LSI8704ELP, LSI8708ELP Allgemeines: – Es müssen immer Festplatten Konfiguriert werden, da ansonsten für das Betriebssystem keine Laufwerke zur Verfügung stehen. – Es werden Global- und Dedicated Hot-Spare (Hot-Hix) Laufwerke unterstützt – Die Controller besitzen einen Cache und einen Prozessor (auch Hardware RAID Controller genannt) – Die Controller unterstützen RAID 0, 1, 5, 6, 10, 50, 60 – Die Controller lassen es zu, mit 3 HDDs ein RAID 6 zu konfigurieren. Die Controller unterstützen einen sogenannten Tripple Mirror (3facher Spiegel). Da bei einem Tripple Mirror auch 2 Festplatten Gleichzeitig ausfallen dürfen, nutzt der Hersteller die Bezeichnung RAID 6. Info: Ein RAID 6 mit 3 HDDs beinhaltet keine Paritätsinformationen und kann somit schneller sein als ein RAID 6 mit 4 HDDs. – Die Controller können SAS und SATA Komponenten verwalten. – Die Controller im PLATINUM 1600 IR M1 und PLATINUM 7200 IR M7, die mit dem RAID Activation Key aktiviert werden, sind genauso zu konfigurieren wie die LSI870x Controller. Lediglich das BIOS Logo und die Farben sind unterschiedlich. – Zum Konfigurieren sollte an das System eine Maus angeschlossen werden, da die Controller ein GUI basierendes BIOS besitzen.

2 Das BIOS Um in das BIOS zu gelangen muss Strg+H bei LSI und Strg+G bei Intel Controllern als Tastenkombination gedrückt werden, was beim Hochfahren angezeigt wird.

3 Das BIOS Auf Start klicken, um in das BIOS zu gelangen.

4 BIOS Defaults laden Auf Adapter Properties klicken.

5 BIOS Defaults laden Auf Next klicken.

6 BIOS Defaults laden Bei dem Menüpunkt Set Factory Defaults die Einstellung auf Yes umstellen und mit Submit die Einstellung übernehmen.

7 BIOS Defaults laden Hier darauf achten, dass der Menüpunkt Maintain PD Fail History auf Disabled steht. Falls nicht, dann auf Disabled stellen und danach auf Submit klicken. Um in das Hauptmenü zu gelangen auf Home klicken.

8 RAID 1 anlegen Im Hauptmenü auf Configuration Wizard klicken.

9 RAID 1 anlegen New Configuration auswählen und auf Next klicken. Info: Clear Configuration - löscht bestehende Konfigurationen. New Configuration - löscht bestehende Konfigurationen und legt eine neue an. Add Configuration - fügt zur bestehenden Konfiguration RAID Laufwerke hinzu

10 RAID 1 anlegen Da New Configuration ausgewählt wurde, muss man hier das Löschen der bestehenden Konfiguration bestätigen. Dazu auf Yes klicken.

11 RAID 1 anlegen Hier Custom Configuration auswählen und auf Next klicken. Info: Custom Configuration - erlaubt eine Benutzer definierte Konfiguration Auto Configuration :With redundancy - schlägt ein RAID Level mit Redundanz vor Auto Configuration: Without redundancy - schlägt ein RAID Level ohne Redundanz vor

12 RAID 1 anlegen Jetzt müssen zwei Festplatten markiert werden. Dazu die Strg Taste festhalten und mit der linken Maustaste die gewünschten Festplatten markieren. Danach auf AddtoArray klicken.

13 RAID 1 anlegen Die Festplatten sind jetzt Mitglied der Disk Gruppe DG 0 (Disk Group 0). Jetzt muss nur noch die Disk Gruppe 0 akzeptiert werden. Dazu auf Accept DG klicken.

14 RAID 1 anlegen Nachdem die Disk Gruppe akzeptiert wurde auf Next klicken.

15 RAID 1 anlegen Die DG 0 mit Add to SPAN hinzufügen zu Span (rechts). Sollte dieser Schritt nicht durchgeführt werden, kann später keine Konfiguration erfolgen.

16 RAID 1 anlegen Jetzt auf Next klicken.

17 RAID 1 anlegen Unter RAID Level die Einstellung Raid 1 auswählen und unter Write Policy die Einstellung WTBack (Write Back) auswählen. Alles andere auf Standard lassen, auf Accept und danach auf Next klicken. ACHTUNG: Wenn zuerst auf Next geklickt wird, erscheint eine Fehlermeldung und die Einstellungen werden wieder komplett zurückgesetzt.

18 RAID 1 anlegen Nachdem mit Accept die Einstellungen gespeichert wurden, erscheint rechts im Bildschirm DG 0 -> VD0 (Disk Group 0 bestehend aus einer Virtual Disk 0). Auf Next klicken um zum nächsten Bildschirm zu gelangen.

19 RAID 1 anlegen Jetzt nochmal mit Accept die Einstellungen übernehmen.

20 RAID 1 anlegen Um die Konfiguration endgültig zu speichern auf Yes klicken.

21 RAID 1 anlegen Bei einem RAID 1 mit leeren Festplatten kann die Initialisierung gewählt werden. Ist aber zu einer bestehenden Festplatte ein RAID 1 Laufwerk hinzugefügt worden, dann auf keinen Fall Yes wählen, da sonst die Daten gelöscht werden.

22 RAID 1 anlegen Wenn das RAID 1 neu angelegt wurde, ist es ratsam ein Slow Initialize durchzuführen. Damit werden die gesamten Blöcke der Festplatten gelöscht und geprüft. Somit wird sichergestellt, dass die Festplatten komplett in Ordnung sind. (Dank der schnellen Controllerprozessoren dauert eine Initialisierung nur einige Minuten; 100 GB ca. 7 Minuten)

23 RAID 1 Einstellungen verändern Im Hauptmenü bei Virtual Drives auf VD0 klicken.

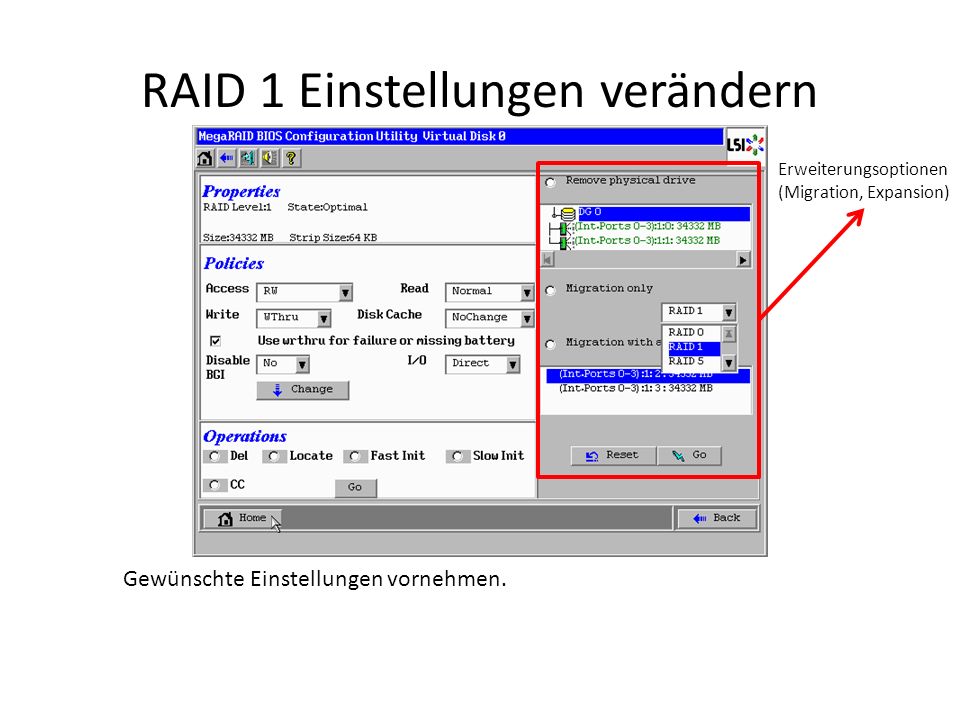

24 RAID 1 Einstellungen verändern Gewünschte Einstellungen vornehmen. Erweiterungsoptionen (Migration, Expansion)

25 RAID 0,5,6 anlegen Im Hauptmenü auf Configuration Wizard klicken.

26 RAID 0,5,6 anlegen New Configuration auswählen und auf Next klicken. Info: Clear Configuration - löscht bestehende Konfigurationen. New Configuration - löscht bestehende Konfigurationen und legt eine neue an. Add Configuration - fügt zur bestehenden Konfiguration RAID Laufwerke hinzu

27 RAID 0,5,6 anlegen Da New Configuration ausgewählt wurde, muss man hier das Löschen der bestehenden Konfiguration bestätigen. Dazu auf Yes klicken.

28 RAID 0,5,6 anlegen Hier Custom Configuration auswählen und auf Next klicken. Info: Custom Configuration - erlaubt eine Benutzer definierte Konfiguration Auto Configuration :With redundancy - schlägt ein RAID Level mit Redundanz vor Auto Configuration: Without redundancy - schlägt ein RAID Level ohne Redundanz vor

29 RAID 0,5,6 anlegen Jetzt müssen für RAID 0 mindestens 2, für RAID 5 mindestens 3 und für RAID 6 mindestens 4 Festplatten markiert werden. Dazu die Strg Taste festhalten und mit der linken Maustaste die gewünschten Festplatten markieren. Danach auf AddtoArray klicken.

30 RAID 0,5,6 anlegen Die ausgewählten Festplatten sind jetzt Mitglied der Disk Gruppe DG 0 (Disk Group 0). Jetzt muss nur noch die Disk Gruppe 0 akzeptiert werden. Dazu auf Accept DG klicken.

31 RAID 0,5,6 anlegen Nachdem die Disk Gruppe akzeptiert wurde auf Next klicken.

32 RAID 0,5,6 anlegen Die DG 0 mit Add to SPAN hinzufügen zu Span (rechts). Sollte dieser Schritt nicht durchgeführt werden, kann später keine Konfiguration erfolgen.

33 RAID 0,5,6 anlegen Jetzt auf Next klicken.

34 RAID 0,5,6 anlegen Unter RAID Level die gewünschte Einstellung vornehmen und unter Write Policy die Einstellung WTBack (Write Back) auswählen. Alles andere auf Standard lassen, auf Accept und danach auf Next klicken. ACHTUNG: Wenn zuerst auf Next geklickt wird, erscheint eine Fehlermeldung und die Einstellungen werden komplett zurückgesetzt. RAID 1 kann auch gewählt werden, führt jedoch bei mehr als 3 Festplatten in der DG zu einer Fehlermeldung

35 RAID 0,5,6 anlegen Nachdem mit Accept die Einstellungen gespeichert wurden erscheint rechts im Bildschirm DG 0 -> VD0 (Disk Group 0 bestehend aus einer Virtual Disk 0). Auf Next klicken um zum nächsten Bildschirm zu gelangen.

36 RAID 0,5,6 anlegen Jetzt nochmal mit Accept die Einstellungen übernehmen.

37 RAID 0,5,6 anlegen Um die Konfiguration endgültig zu speichern auf Yes klicken.

38 RAID 0,5,6 anlegen Bei einem neu angelegten RAID Laufwerk kann die Initialisierung gewählt werden. Bei einer wiederhergestellten Konfiguration darf die Initialisierung nicht durchgeführt werden (Falls eine Konfiguration unbeabsichtigt gelöscht wird, kann diese genauso wie vorher angelegt werden. Die Daten wären wieder verfügbar, außer es wird initialisiert)

39 RAID 0,5,6 anlegen Wenn das RAID neu angelegt wurde, ist es ratsam ein Slow Initialize durchzuführen. Damit werden die gesamten Blöcke der Festplatten gelöscht und geprüft. Somit wird sichergestellt, dass die Festplatten komplett in Ordnung sind. (Dank der schnellen Controllerprozessoren dauert eine Initialisierung nur einige Minuten; 100 GB ca. 7 Minuten)

40 RAID 0,5,6 Einstellungen verändern Im Hauptmenü bei Virtual Drives auf VD0 klicken.

41 RAID 0,5,6 Einstellungen verändern Gewünschte Einstellungen vornehmen. Erweiterungsoptionen (Migration, Expansion)

42 RAID 10,50,60 anlegen Im Hauptmenü auf Configuration Wizard klicken.

43 RAID 10,50,60 anlegen New Configuration auswählen und auf Next klicken. Info: Clear Configuration - löscht bestehende Konfigurationen. New Configuration - löscht bestehende Konfigurationen und legt eine neue an. Add Configuration - fügt zur bestehenden Konfiguration RAID Laufwerke hinzu

44 RAID 10,50,60 anlegen Da New Configuration ausgewählt wurde, muss man hier das Löschen der bestehenden Konfiguration bestätigen. Dazu auf Yes klicken.

45 RAID 10,50,60 anlegen Hier Custom Configuration auswählen und auf Next klicken. Info: Custom Configuration - erlaubt eine Benutzer definierte Konfiguration Auto Configuration :With redundancy - schlägt ein RAID Level mit Redundanz vor Auto Configuration: Without redundancy - schlägt ein RAID Level ohne Redundanz vor

46 RAID 10,50,60 anlegen RAID 10, 50 oder 60 Laufwerke sind eine Kombination aus RAID 1, 5 oder 6 Laufwerken mit RAID 0 (Spanning). Das Anlegen dieser RAID Level ist etwas gewöhnungsbedürftig. Es müssen mindestens 2 Disk Gruppen angelegt werden um überhaupt ein Spanning durchführen zu können. Dabei muss darauf geachtet werden, dass die Disk Gruppen die richtige Anzahl an Festplatten aufweisen. Als Beispiel nehmen wir ein System mit 12 Festplatten: Das RAID 10 muss aus 6 identischen Disk Gruppen mit je 2 Festplatten bestehen (6x RAID 1). Ein RAID 50 oder RAID 60 muss aus mindestens 2 identischen Disk Gruppen mit je 6 Festplatten bestehen (2xRAID 5,6). Bei 12 Festplatten können RAID 50 und RAID 60 Laufwerke auch aus mehreren Disk Gruppen bestehen. Jedoch ist es wegen der Kapazitätsverluste durch die Parität und den Mehraufwand des Controllerprozessors nicht ratsam. Beispiel RAID 50 mit 4 DG‘s mit je 3 HDDs: - Nettokapazität=8 von 12 HDDs, Controllerprozessor= Verwaltung von 4x RAID 5 Beispiel RAID 50 mit 2 DG‘s mit je 6 HDDs: - Nettokapazität=10 von 12 HDDs, Controllerprozessor= Verwaltung von 2x RAID 5

47 RAID 10,50,60 anlegen Jetzt müssen für RAID 10 maximal 2, für RAID 50 mindestens 3 und für RAID 6 mindestens 4 Festplatten pro Disk Gruppe markiert werden. Dazu die Strg Taste festhalten und mit der linken Maustaste die gewünschten Festplatten markieren. Danach auf AddtoArray klicken.

48 RAID 10,50,60 anlegen Die ausgewählten Festplatten sind jetzt Mitglied der Disk Gruppe DG 0 (Disk Group 0). Jetzt muss nur noch die Disk Gruppe 0 akzeptiert werden. Dazu auf Accept DG klicken.

49 RAID 10,50,60 anlegen Jetzt müssen für die Festplatten für die zweite Disk Gruppe gewählt werden. Dazu wieder die Strg Taste festhalten und mit der linken Maustaste die gewünschten Festplatten markieren. Danach auf AddtoArray klicken.

50 RAID 10,50,60 anlegen Die ausgewählten Festplatten sind jetzt Mitglied der Disk Gruppe DG 1 (Disk Group 1). Jetzt muss nur noch die Disk Gruppe 1 akzeptiert werden. Dazu auf Accept DG klicken.

51 RAID 10,50,60 anlegen Nachdem die Disk Gruppen akzeptiert wurden auf Next klicken.

52 RAID 10,50,60 anlegen Die DG 0 und DG 1 mit Add to SPAN hinzufügen zu Span (rechts). Sollte dieser Schritt nicht durchgeführt werden, kann später keine Konfiguration erfolgen.

53 RAID 10,50,60 anlegen Sind die Disk Gruppen zu Span hinzugefügt, auf Next klicken.

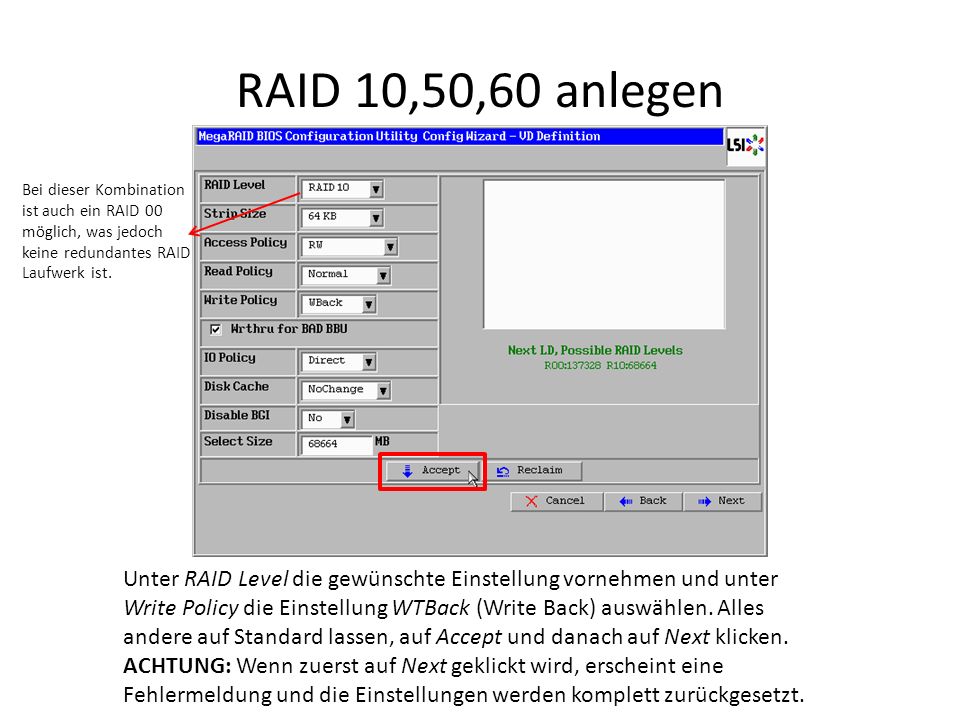

54 RAID 10,50,60 anlegen Unter RAID Level die gewünschte Einstellung vornehmen und unter Write Policy die Einstellung WTBack (Write Back) auswählen. Alles andere auf Standard lassen, auf Accept und danach auf Next klicken. ACHTUNG: Wenn zuerst auf Next geklickt wird, erscheint eine Fehlermeldung und die Einstellungen werden komplett zurückgesetzt. Bei dieser Kombination ist auch ein RAID 00 möglich, was jedoch keine redundantes RAID Laufwerk ist.

55 RAID 10,50,60 anlegen Nachdem mit Accept die Einstellungen gespeichert wurden erscheint rechts im Bildschirm DG 0 -> VD0 (Disk Group 0 bestehend aus einer Virtual Disk 0) und DG 1 -> VD0 (Disk Group 1 bestehend aus einer Virtual Disk 0). Auf Next klicken um zum nächsten Bildschirm zu gelangen.

56 RAID 10,50,60 anlegen Jetzt nochmal mit Accept die Einstellungen übernehmen.

57 RAID 10,50,60 anlegen Um die Konfiguration endgültig zu speichern auf Yes klicken.

58 RAID 10,50,60 anlegen Bei einem neu angelegten RAID Laufwerk kann die Initialisierung gewählt werden. Bei einer wiederhergestellten Konfiguration darf die Initialisierung nicht durchgeführt werden (Falls eine Konfiguration unbeabsichtigt gelöscht wird, kann diese genauso wie vorher angelegt werden. Die Daten wären wieder verfügbar, außer es wird initialisiert)

59 RAID 10,50,60 anlegen Wenn das RAID neu angelegt wurde, ist es ratsam ein Slow Initialize durchzuführen. Damit werden die gesamten Blöcke der Festplatten gelöscht und geprüft. Somit wird sichergestellt, dass die Festplatten komplett in Ordnung sind. (Dank der schnellen Controllerprozessoren dauert eine Initialisierung nur einige Minuten; 100 GB ca. 7 Minuten)

60 RAID 10,50,60 Einstellungen verändern Im Hauptmenü auf ein Virtual Drive klicken.

61 RAID 10,50,60 Einstellungen verändern Gewünschte Einstellungen vornehmen. Keine Migration, Expansion möglich bei RAID 10, 50, 60

62 Global Hot-Spare anlegen Im Hauptmenü auf eine frei verfügbare Physikalische Festplatte klicken (Blau).

63 Global Hot-Spare anlegen Make Global HSP auswählen und auf GO klicken. Mit der Einstellung Enclosure Affinity wird das Hot-Spare Laufwerk nur als Ersatz für die Festplatten an der gleichen Backplane genutzt (Interessant bei Systemen mit mehreren Backplanes).

64 Global Hot-Spare anlegen Auf Home klicken um in das Hauptmenü zu gelangen. Sollte das Hot-Spare Laufwerk nicht mehr benötigt werden, kann es mit Remove HOTSPARE gelöscht werden.

65 Global Hot-Spare anlegen Hot-Spare Laufwerke werden Hellrot (Magenta) markiert. Das Kürzel GL steht für ein Global Hot-Spare Laufwerk.

66 Dedicated Hot-Spare anlegen Im Hauptmenü auf eine frei verfügbare Physikalische Festplatte klicken (Blau).

67 Dedicated Hot-Spare anlegen Die Disk Gruppe für die eine Hot-Spare vorgesehen ist und Make Dedicated HSP auswählen und auf GO klicken. Mit der Einstellung Enclosure Affinity wird das Hot-Spare Laufwerk nur als Ersatz für die Festplatten an der gleichen Backplane genutzt (Interessant bei Systemen mit mehreren Backplanes).

68 Dedicated Hot-Spare anlegen Auf Home klicken um in das Hauptmenü zu gelangen. Sollte das Hot-Spare Laufwerk nicht mehr benötigt werden, kann es mit Remove HOTSPARE gelöscht werden.

69 Dedicated Hot-Spare anlegen Hot-Spare Laufwerke werden Hellrot (Magenta) markiert. Das Kürzel DED steht für ein Dedicated Hot-Spare Laufwerk.

70 BIOS verlassen Im Hauptmenü auf Exit klicken.

71 BIOS verlassen Das BIOS mit klick auf Yes beenden.

72 BIOS verlassen Jetzt das System neu starten.
