1 Hardware Software CoDesign Einführung Optimierung A. Steininger

2 A. Steininger TU Vienna 2 Vorstellungen zur LVA Was ist überhaupt HW/SW Codesign? Was lerne ich in dieser LVA? Wofür brauche ich das Wissen später? A

3 A. Steininger TU Vienna 3 Was ist HW/SW Codesign? paralleler Entwurf HW/SW schneller Bugs früher sichtbar höherer Abstraktionsgrad Partitionierung HW/SW übergreifende Optimierung Integration v. Systemen aus/mittels HW/SW systematische Schnittstellendefinition Komplexitätsbewältigung

4 A. Steininger TU Vienna 4 Embedded Systems: Challenges „An exploding number of embedded reactive heterogeneous components in mass-market products“ „Massive seamless integration of heterogeneous components in a real-world environment“ „Building systems of guaranteed functionality and quality at an acceptable cost is a major technological and scientific challenge“ [Joseph Sifakis, Workshop on Strategies for Embedded Systems 2005]

5 A. Steininger TU Vienna 5 The Constraints Dependability safety, security, availability Autonomy no humans in the loop Low resource consumption memory, power, energy Physical constraints weight size, heat dissipation, … Market positioning optimal cost/quality, time to market [Joseph Sifakis, Workshop on Strate- gies for Embedded Systems 2005]

6 A. Steininger TU Vienna 6 The System-Centric Approach Joint Design (HW, SW, Environment) to determine cost / quality tradeoffs Requires a combination of competencies in SW, auto- mation, networks, electronics, man-machine interfaces => training, education [Joseph Sifakis, Workshop on Strategies for Embedded Systems 2005]

7 A. Steininger TU Vienna 7 The Current State no unified theory to predict the dynamic properties of a SW running on a given execution platform complex systems are built through a suc- cession of incremental developments exploding validation costs [Joseph Sifakis, Workshop on Strategies for Embedded Systems 2005]

8 A. Steininger TU Vienna 8 Anwendungsbeispiele Consumer-Products unglaubliche Features kleiner Preis, kleine Größe, lange Akku-Lebensdauer Mobiltelefonie zusätzlich Mixed-Signal Design Automotive extreme Anforderungen bezügl. Sicherheit & Preis

9 A. Steininger TU Vienna 9 Die Herausforderungen Miniaturisierung mixed signal, dynamische Rekonfiguration, Energiebudget Rekonfiguration, power management,… Komplexität Interfaces, formale Verifikation Produktivität / Time to market Abstraktionsebenen, Automatisierung Fehlertoleranz

10 A. Steininger TU Vienna 10 Das zentrale Problem globale Optimierung der Gesamtlösung optimale SW + optimale HW ist zu wenig! => optimale Aufteilung (Partitioning) ist nötig Abhängigkeit von den Randbedingungen hier gibt es derzeit keinen Tool-Support Tools optimieren nur HW bzw. SW allein Problem ist extrem komplex (Lösungsraum!) Wie formuliere ich Optimalität überhaupt? Interfaces zwischen Tools ungeeignet viele Entscheidungen (Partitioning!) trifft ein Entwickler aus Erfahrung

11 A. Steininger TU Vienna 11 Ziel der VO + LU Bewusst-Machen der Problematik Analysieren der Trade-offs Verständnis für den Optimierungsprozess, dessen Kriterien und Randbedingungen Vermitteln erster eigener Erfahrungen Non-Target: Kennenlernen bestehender Tools

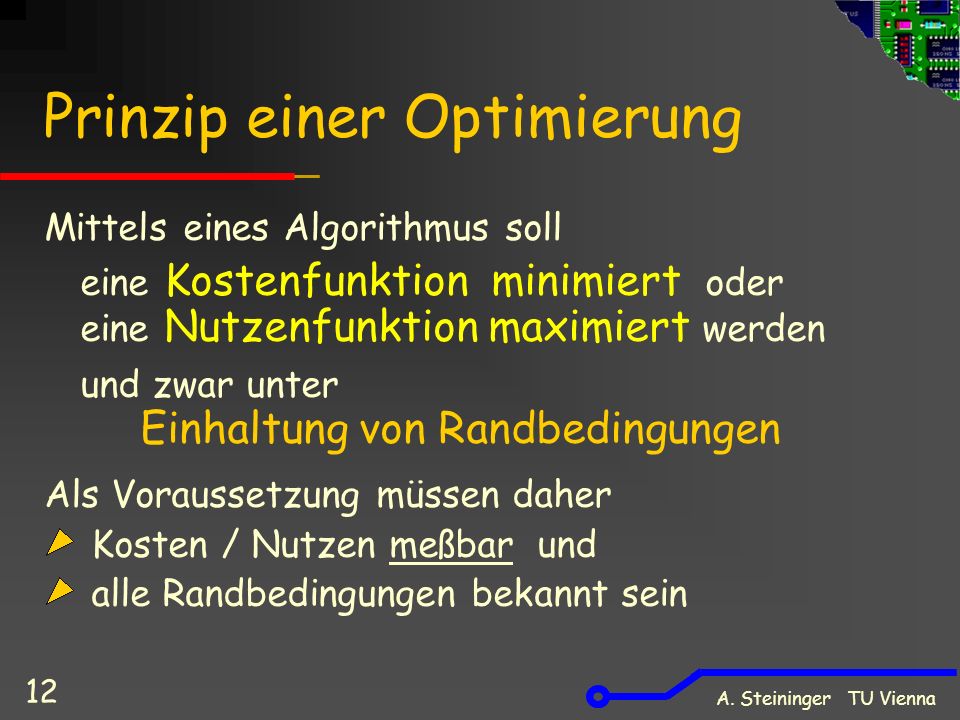

12 A. Steininger TU Vienna 12 Prinzip einer Optimierung Mittels eines Algorithmus soll eine Kostenfunktion minimiert oder eine Nutzenfunktion maximiert werden und zwar unter Einhaltung von Randbedingungen Als Voraussetzung müssen daher Kosten / Nutzen meßbar und alle Randbedingungen bekannt sein

13 A. Steininger TU Vienna 13 Erfassen der Eigenschaften die relevante Eigenschaften müssen erfasst werden quantitativ, hinreichend genau schon früh im Design Flow Ist das realistisch möglich? Tools erstellen Schätzungen auf Basis von vereinfachten Modellen Heuristiken

14 A. Steininger TU Vienna 14 Optimaler Tradeoff Wie vergleicht man quantitativ Speicherverbrauch physikalische Größe Performance Preis

15 A. Steininger TU Vienna 15 Gegebene Plattform Typisches Szenario gegeben ist Prozessor=> SW FPGA für Spezialfunktionen=> HW Reales Problem optimale Nutzung des vorh. Prozessors („Einsparen“ bringt keinen Gewinn!) optimale Nutzung des FPGA Es geht um ein „optimales“ Verschieben von Tasks zwischen FPGA und Prozessor
