1 PAMA GmbH Produktpräsentation 18.04.2013 www.pama-papermachinery.com Customized Technology

2 Leistungsumfang für die Papierindustrie Papiermaschinen von der Stoffaufbereitung bis zur Aufrollung Spezialpapiermaschinen, z. B. Schrägsiebanlagen, Rundsiebmaschinen für Banknoten Innovative PM-Komponenten PAMA head - Hochturbulenz-Stoffaufläufe mit Lamellentechnologie PAMA top - praxisbewährtes Formerkonzept PAMA load - maßgeschneiderte Pressenpartien PAMA film - Filmpressen-Dosiereinheit mit Diffusortechnologie PAMA blade - Streichaggregat mit Diffusortechnologie PAMA guide - Luft- bzw. vakuumunterstütze seilfreie Papierüberführungen PAMA reel - prozesssicheres Aufwickeln PAMA air – Lufttechnik, Dampf- und Kondensatsysteme, Hauben, Wärmerückgewinnungen Umsiedelung/Umwidmung von Papiermaschinen und Industrieanlagen Service/Audits PAMA GmbH Produktpalette 2 18.04.2013

3 Projektplanung (Bilanzen, elektrische Ausrüstungen, Antriebstechnik) Projektmanagement Projektabwicklung (mechanische Ausrüstungen, Komponenten, Produktionslinien) Schnittstellenkoordination Baustellenleitung Montage-/IBN-Überwachung After-Sales-Service Engineering  Service  Anlagenuntersuchung  Optimierungsvorschläge PAMA GmbH Leistungsspektrum 3 18.04.2013

4 Leistungsumfang für die Papierindustrie Papiermaschinen von der Stoffaufbereitung bis zur Aufrollung Spezialpapiermaschinen Innovative PM-Komponenten PAMA head - Hochturbulenz-Stoffaufläufe mit Lamellentechnologie PAMA top - praxisbewährtes Formerkonzept PAMA load - maßgeschneiderte Pressenpartien PAMA film - Filmpressen-Dosiereinheit mit Diffusortechnologie PAMA blade - Streichaggregat mit Diffusortechnologie PAMA guide - Luft- bzw. vakuumunterstütze seilfreie Papierüberführungen PAMA reel - prozesssicheres Aufwickeln PAMA air – Lufttechnik, Dampf- und Kondensatsysteme, Hauben, Wärmerückgewinnungen Umsiedelung/Umwidmung von Papiermaschinen und Industrieanlagen Service/Audits PAMA GmbH Produktpalette 4 18.04.2013

5 Papierproduktionslinien Stoffaufbereitungssysteme Konstantteile Stoffauflaufsysteme Lang-, Rund- und Schrägsiebpartien Hybridformer Pressenpartien Trockenpartien Auftragswerke (Filmpressen, Leimpressen, Coater) Schlussgruppen Peripherie (Faserrückgewinnungs- systeme, Lufttechnik, Vakuumsysteme) 5 18.04.2013

6 Leistungsumfang für die Papierindustrie Papiermaschinen von der Stoffaufbereitung bis zur Aufrollung Spezialpapiermaschinen Innovative PM-Komponenten PAMA head - Hochturbulenz-Stoffaufläufe mit Lamellentechnologie PAMA top - praxisbewährtes Formerkonzept PAMA load - maßgeschneiderte Pressenpartien PAMA film - Filmpressen-Dosiereinheit mit Diffusortechnologie PAMA blade - Streichaggregat mit Diffusortechnologie PAMA guide - Luft- bzw. vakuumunterstütze seilfreie Papierüberführungen PAMA reel - prozesssicheres Aufwickeln PAMA air – Lufttechnik, Dampf- und Kondensatsysteme, Hauben, Wärmerückgewinnungen Umsiedelung/Umwidmung von Papiermaschinen und Industrieanlagen Service/Audits PAMA GmbH Produktpalette 6 18.04.2013

7 Spezialpapiermaschinen Banknoten 7 18.04.2013 AB = 800… 2.200 mm m A = 70 … 120 g/m² v = 30… 120 m/min Leimpresse/Tauchbad 100 % Baumwolle/Linters 2-lagig, Kurzformer Gleichstromrundsieb Wasserzeichen anspruchsvoll Sicherheitsmerkmale Hoher Chemikalieneinsatz

8 Spezialpapiermaschinen Vliese, Filterpapiere 8 18.04.2013 Glasfasern, Kunstfasern Kundenspezifische Auftragstechnologie AB = 500… 3.500 mm v = 20… 400 m/min m A = 8… 300 g/m²

9 Spezialpapiermaschinen Dekorpapier 9 18.04.2013 Maßgeschneiderte Pressenkonzepte AB = 2.000… 4.000 mm v = 200… 800 m/min m A = 40… 90 g/m² Füllstoffgehalt = 5… 40 % TiO und CaCo 3 Füllstoff und Formation Markierungsfreiheit Hoher Chemikalieneinsatz wegen Nassfestigkeit

10 Spezialpapiermaschinen Werkdruckpapiere 10 18.04.2013 Lochwalzen-Stoffauflauf Holzschliff, Zellstoff AB = 3.000 mm v = 800 m/min m A = 50… 250 g/m² Voluminöses Papier verlangt schonendes Pressen

11 Spezialpapiermaschinen Elektroisolierstoffe 11 18.04.2013 Pressspan AB = 3.400 mm v = 35… 75 m/min m A = 1.000… 10.000 g/m² 100 % Weichholz

12 Spezialpapiermaschinen Versuchspapiermaschinen 12 18.04.2013 Zusammenarbeit mit PTS Heidenau (Mahlung, Stoffaufbereitung, Spezialprüfungen, REM) variable Versuchs-PM mit Schrägsiebbaugruppe oder 2 Langsieben Hohe Variabilität bei geringen Kosten für Produktentwicklung/-optimierung Gute Übertragbarkeit der Ergebnisse auf industriellen Maßstab Musterproduktion

13 Leistungsumfang für die Papierindustrie Papiermaschinen von der Stoffaufbereitung bis zur Aufrollung Spezialpapiermaschinen Innovative PM-Komponenten PAMA head - Hochturbulenz-Stoffaufläufe mit Lamellentechnologie PAMA top - praxisbewährtes Formerkonzept PAMA load - maßgeschneiderte Pressenpartien PAMA film - Filmpressen-Dosiereinheit mit Diffusortechnologie PAMA blade - Streichaggregat mit Diffusortechnologie PAMA guide - Luft- bzw. vakuumunterstütze seilfreie Papierüberführungen PAMA reel - prozesssicheres Aufwickeln PAMA air – Lufttechnik, Dampf- und Kondensatsysteme, Hauben, Wärmerückgewinnungen Umsiedelung/Umwidmung von Papiermaschinen und Industrieanlagen Service/Audits PAMA GmbH Produktpalette 13 18.04.2013

14 Innovative PM-Komponenten Stoffauflaufsysteme PAMA head Hochturbulenz-Stoffauflauf Verpackungspapiere AB = 2.600 mm v = 350… 800 m/min m A = 110… 270 g/m² Verschiebbare Lamelle Variable Strahlgeometrie Verdünnungswassertechnologie 14 18.04.2013

15 Innovative PM-Komponenten Stoffauflaufsysteme PAMA head Stoffzuführung mit Rund- und Querstromverteiler 15 18.04.2013

16 Innovative PM-Komponenten Stoffauflaufsysteme PAMA head Lochwalzen- Stoffauflauf Hochausgemahlene Papiere AB = 2.200… 3.500 mm v = 90… 220 m/min m A = 25… 400 g/m² Gute Formation bei geringen Volumenströmen 16 18.04.2013

17 Innovative PM-Komponenten Stoffauflaufsysteme PAMA head Anströmeinheit Rundsieb Banknoten mit Fadenführung Baumwolle, Linters, Melierfasern AB = 800… 2.200 mm v = 30… 120 m/min m A = 70… 120 g/m² mit Diffusortechnologie für optimales Querprofil und großen m A -Bereich 17 18.04.2013

18 Innovative PM-Komponenten Stoffauflaufsysteme PAMA head Schrägsieb-Stoffauflauf Filtervliese, Teebeutel, Klebeband, Automotive Filtration AB = 500… 3.500 mm v = 20… 400 m/min m A = 8… 300 g/m² 1lagig, mehrlagig 18 18.04.2013

19 Innovative PM-Komponenten Stoffauflaufsysteme PAMA head Staulatten-Stoffauflauf 19 18.04.2013 Filterplatten AB = 1.500… 2.000 mm v = 4… 6 m/min m A = 90… 1.600 g/m² bei sehr niedrigen Geschwindigkeiten und geringen Volumenströmen

20 Leistungsumfang für die Papierindustrie Papiermaschinen von der Stoffaufbereitung bis zur Aufrollung Spezialpapiermaschinen Innovative PM-Komponenten PAMA head - Hochturbulenz-Stoffaufläufe mit Lamellentechnologie PAMA top - praxisbewährtes Formerkonzept PAMA load - maßgeschneiderte Pressenpartien PAMA film - Filmpressen-Dosiereinheit mit Diffusortechnologie PAMA blade - Streichaggregat mit Diffusortechnologie PAMA guide - Luft- bzw. vakuumunterstütze seilfreie Papierüberführungen PAMA reel - prozesssicheres Aufwickeln PAMA air – Lufttechnik, Dampf- und Kondensatsysteme, Hauben, Wärmerückgewinnungen Umsiedelung/Umwidmung von Papiermaschinen und Industrieanlagen Service/Audits PAMA GmbH Produktpalette 20 18.04.2013

21 Innovative PM-Komponenten Former PAMA top 21 Duplexkarton, Faltschachtelkarton AB = 3.500… 4.100 mm v = 50… 600 m/min m A = 120… 500 g/m² Verbesserung der Formation Reduzierung der Zweiseitigkeit Steigerung der Entwässerungskapazität 18.04.2013

22 Leistungsumfang für die Papierindustrie Papiermaschinen von der Stoffaufbereitung bis zur Aufrollung Spezialpapiermaschinen Innovative PM-Komponenten PAMA head - Hochturbulenz-Stoffaufläufe mit Lamellentechnologie PAMA top - praxisbewährtes Formerkonzept PAMA load - maßgeschneiderte Pressenpartien PAMA film - Filmpressen-Dosiereinheit mit Diffusortechnologie PAMA blade - Streichaggregat mit Diffusortechnologie PAMA guide - Luft- bzw. vakuumunterstütze seilfreie Papierüberführungen PAMA reel - prozesssicheres Aufwickeln PAMA air – Lufttechnik, Dampf- und Kondensatsysteme, Hauben, Wärmerückgewinnungen Umsiedelung/Umwidmung von Papiermaschinen und Industrieanlagen Service/Audits PAMA GmbH Produktpalette 22 18.04.2013

23 Innovative PM-Komponenten Pressenpartien PAMA load Starkdruckpresse 23 18.04.2013 Fluting, Testliner AB = 2.500… 4.500 mm v = 650… 800 m/min m A = 80… 350 g/m²

24 Kombipresse 24 18.04.2013 Fettdichte Papiere AB = 2.200 mm v = 400 m/min m A = 30… 100 g/m² Innovative PM-Komponenten Pressenpartien PAMA load

25 Legepresse 25 18.04.2013 Banknoten, Etiketten AB = 4.400 mm v = 800 m/min m A = 60… 120 g/m² Innovative PM-Komponenten Pressenpartien PAMA load

26 Kompaktpresse 26 18.04.2013 Innovative PM-Komponenten Pressenpartien PAMA load Fluting AB = 4.400 mm v = 800 m/min m A = 90… 120 g/m²

27 Produktentwicklung Schuhpresse 27 18.04.2013 Innovative PM-Komponenten Pressenpartien PAMA load Buchbinderpappe, Ordnerpappe AB = 2.300 mm v = 34… 100 m/min m A = 420… 1500 g/m²

28 Leistungsumfang für die Papierindustrie Papiermaschinen von der Stoffaufbereitung bis zur Aufrollung Spezialpapiermaschinen Innovative PM-Komponenten PAMA head - Hochturbulenz-Stoffaufläufe mit Lamellentechnologie PAMA top - praxisbewährtes Formerkonzept PAMA load - maßgeschneiderte Pressenpartien PAMA film - Filmpressen-Dosiereinheit mit Diffusortechnologie PAMA blade - Streichaggregat mit Diffusortechnologie PAMA guide - Luft- bzw. vakuumunterstütze seilfreie Papierüberführungen PAMA reel - prozesssicheres Aufwickeln PAMA air – Lufttechnik, Dampf- und Kondensatsysteme, Hauben, Wärmerückgewinnungen Umsiedelung/Umwidmung von Papiermaschinen und Industrieanlagen Service/Audits PAMA GmbH Produktpalette 28 18.04.2013

29 Innovative PM-Komponenten Filmauftragswerk PAMA film Schreib- und Druckpapiere, Pharmapapiere, Spezialpapiere AB = 2.450… 4.850 mm v = 650… 1.000 m/min m A = 50… 160 g/m² Filmpresse 29 18.04.2013

30 Leistungsumfang für die Papierindustrie Papiermaschinen von der Stoffaufbereitung bis zur Aufrollung Spezialpapiermaschinen Innovative PM-Komponenten PAMA head - Hochturbulenz-Stoffaufläufe mit Lamellentechnologie PAMA top - praxisbewährtes Formerkonzept PAMA load - maßgeschneiderte Pressenpartien PAMA film - Filmpressen-Dosiereinheit mit Diffusortechnologie PAMA blade - Streichaggregat mit Diffusortechnologie PAMA guide - Luft- bzw. vakuumunterstütze seilfreie Papierüberführungen PAMA reel - prozesssicheres Aufwickeln PAMA air – Lufttechnik, Dampf- und Kondensatsysteme, Hauben, Wärmerückgewinnungen Umsiedelung/Umwidmung von Papiermaschinen und Industrieanlagen Service/Audits PAMA GmbH Produktpalette 30 18.04.2013

31 Innovative PM-Komponenten Streichaggregat PAMA blade Tapetenvlies AB = 1.000… 1.300 mm v = 150 m/min m A = 65… 240 g/m² gestrichen Coater 31 18.04.2013

32 Leistungsumfang für die Papierindustrie Papiermaschinen von der Stoffaufbereitung bis zur Aufrollung Spezialpapiermaschinen Innovative PM-Komponenten PAMA head - Hochturbulenz-Stoffaufläufe mit Lamellentechnologie PAMA top - praxisbewährtes Formerkonzept PAMA load - maßgeschneiderte Pressenpartien PAMA film - Filmpressen-Dosiereinheit mit Diffusortechnologie PAMA blade - Streichaggregat mit Diffusortechnologie PAMA guide - Luft- bzw. vakuumunterstütze seilfreie Papierüberführungen PAMA reel - prozesssicheres Aufwickeln PAMA air – Lufttechnik, Dampf- und Kondensatsysteme, Hauben, Wärmerückgewinnungen Umsiedelung/Umwidmung von Papiermaschinen und Industrieanlagen Service/Audits PAMA GmbH Produktpalette 32 18.04.2013

33 Innovative PM-Komponenten Papieraufführungssystem PAMA guide 33 18.04.2013 Elegante Lösungen Moderne Seilführungen Luft- bzw. vakuumunterstützte seilfreie Spitzenführungen In der gesamten Maschine integrierbar

34 Leistungsumfang für die Papierindustrie Papiermaschinen von der Stoffaufbereitung bis zur Aufrollung Spezialpapiermaschinen Innovative PM-Komponenten PAMA head - Hochturbulenz-Stoffaufläufe mit Lamellentechnologie PAMA top - praxisbewährtes Formerkonzept PAMA load - maßgeschneiderte Pressenpartien PAMA film - Filmpressen-Dosiereinheit mit Diffusortechnologie PAMA blade - Streichaggregat mit Diffusortechnologie PAMA guide - Luft- bzw. vakuumunterstütze seilfreie Papierüberführungen PAMA reel - prozesssicheres Aufwickeln PAMA air – Lufttechnik, Dampf- und Kondensatsysteme, Hauben, Wärmerückgewinnungen Umsiedelung/Umwidmung von Papiermaschinen und Industrieanlagen Service/Audits PAMA GmbH Produktpalette 34 18.04.2013

35 Innovative PM-Komponenten Roller PAMA reel Pope-Roller 35 18.04.2013 Testliner, Fluting, Buchdruckpapier AB = 2.200… 4.400 mm v = 150… 1.000 m/min m A = 90… 230 g/m²

36 Leistungsumfang für die Papierindustrie Papiermaschinen von der Stoffaufbereitung bis zur Aufrollung Spezialpapiermaschinen Innovative PM-Komponenten PAMA head - Hochturbulenz-Stoffaufläufe mit Lamellentechnologie PAMA top - praxisbewährtes Formerkonzept PAMA load - maßgeschneiderte Pressenpartien PAMA film - Filmpressen-Dosiereinheit mit Diffusortechnologie PAMA blade - Streichaggregat mit Diffusortechnologie PAMA guide - Luft- bzw. vakuumunterstütze seilfreie Papierüberführungen PAMA reel - prozesssicheres Aufwickeln PAMA air – Lufttechnik, D&K-Systeme, Hauben, Wärmerückgewinnungen Umsiedelung/Umwidmung von Papiermaschinen und Industrieanlagen Service/Audits PAMA GmbH Produktpalette 36 18.04.2013

37 Neue Sparte PAMA air 37 18.04.2013 Lufttechnik Dampf- und Kondensatsysteme Wärmerückgewinnung Hauben Dampfblaskästen Schwebetrockner

38 Leistungsumfang für die Papierindustrie Papiermaschinen von der Stoffaufbereitung bis zur Aufrollung Spezialpapiermaschinen Innovative PM-Komponenten PAMA head - Hochturbulenz-Stoffaufläufe mit Lamellentechnologie PAMA top - praxisbewährtes Formerkonzept PAMA load - maßgeschneiderte Pressenpartien PAMA film - Filmpressen-Dosiereinheit mit Diffusortechnologie PAMA blade - Streichaggregat mit Diffusortechnologie PAMA guide - Luft- bzw. vakuumunterstütze seilfreie Papierüberführungen PAMA reel - prozesssicheres Aufwickeln PAMA air – Lufttechnik, Dampf- und Kondensatsysteme, Hauben, Wärmerückgewinnungen Umsiedelung/Umwidmung von Papiermaschinen und Industrieanlagen Service/Audits PAMA GmbH Produktpalette 38 18.04.2013

39 Umsiedelung/ Umwidmung von PM Produktpalette Machbarkeitsstudie Bestandsaufnahme, 3-D Scans Demontage, Verpackung, Beschriftung, Versendung Wartung und Pflege der Maschinenteile Modifikation für erweitertes Sortiment Montage, Inbetriebnahme, Optimierung 39 18.04.2013

40 Umsiedelung von Industrieanlagen Produktpalette 40 18.04.2013

41 Leistungsumfang für die Papierindustrie Papiermaschinen von der Stoffaufbereitung bis zur Aufrollung Spezialpapiermaschinen Innovative PM-Komponenten PAMA head - Hochturbulenz-Stoffaufläufe mit Lamellentechnologie PAMA top - praxisbewährtes Formerkonzept PAMA load - maßgeschneiderte Pressenpartien PAMA film - Filmpressen-Dosiereinheit mit Diffusortechnologie PAMA blade - Streichaggregat mit Diffusortechnologie PAMA guide - Luft- bzw. vakuumunterstütze seilfreie Papierüberführungen PAMA reel - prozesssicheres Aufwickeln PAMA air – Lufttechnik, Dampf- und Kondensatsysteme, Hauben, Wärmerückgewinnungen Umsiedelung/Umwidmung von Papiermaschinen und Industrieanlagen Service/Audits PAMA GmbH Produktpalette 41 18.04.2013

42 PAMA service Prozessablauf AuditKonzept Service Technologie Engineering Angebot Realisierung beim Kunden Auftrags- abwicklung Vertrieb Projektierung KUNDE 42 18.04.2013

43 PAMA service Sie wissen WAS – wir wissen WIE PAMA – customized technology 43 Material- und Maschinenexpertisen Qualitätstests Energetische Bewertungen Leistungssteigerung Kostenoptimierung Prozessoptimierung Zukunftspotentiale 18.04.2013

44 PAMA service Produkt-/Prozess-/Qualitätsoptimierung 44 Aufnahme, Bewertung aktueller Parameter Messtechnische Unterstützung und Probenbewertung Technikumsversuche (PAMA, PTS, VPM) Erarbeitung technologischer Optimierungsansätze und Begleitung des Optimierungsprozesses in Form von Engineering 18.04.2013

45 PAMA service Stoffaufbereitung Kapazitäts- und Verschleißbeurteilung von Einzelkomponenten Beurteilung Stoffcharakter Empfehlungen für Kreislaufführung und Stoffbehandlung (z. B. Mahlung) 45 12.06.2013

46 PAMA service Stoffauflauf Mechanische und technische Beurteilung Technologische Bewertung (z. B. hydraulisch) TSO-Optimierung FEM-Berechnung 46 18.04.2013

47 PAMA service Stoffauflauf Messung Strahlgeschwin- digkeit und Beurteilung Strahlauftreffpunktes, Entwässerungsanalyse innerhalb der Siebpartie Produktionssimulation im Stoffauflauf-Technikum Strahlbildaufzeichnungen Papieranalysen über Tapio 47 04.04.2013

48 PAMA service Former Analyse/Auswertung von Entwässerungsmessungen Optimierung von Entwässerungsstrecken Formationsoptimierung 48 18.04.2013

49 PAMA service Pressenpartie 49 18.04.2013 Aufnahme des aktuellen Betriebszustandes Nachrechnung der aktuellen Situation bzgl. Pressimpuls und Entwicklung des Trockengehaltes Technologische Überprüfung des Konzeptes Erarbeitung technologischer Optimierungsansätze und Begleitung des Optimierungsprozesses in Form von Engineering

50 Aufnahme und Bewertung von Lufttechnik sowie Dampf- und Kondensatsystem Bestimmung und Bewertung von Tau-/Nullpunkt Bespannungsbewertung Laufverhalten und Zugeinstellung der Bahn 50 PAMA service Trockenpartie 18.04.2013

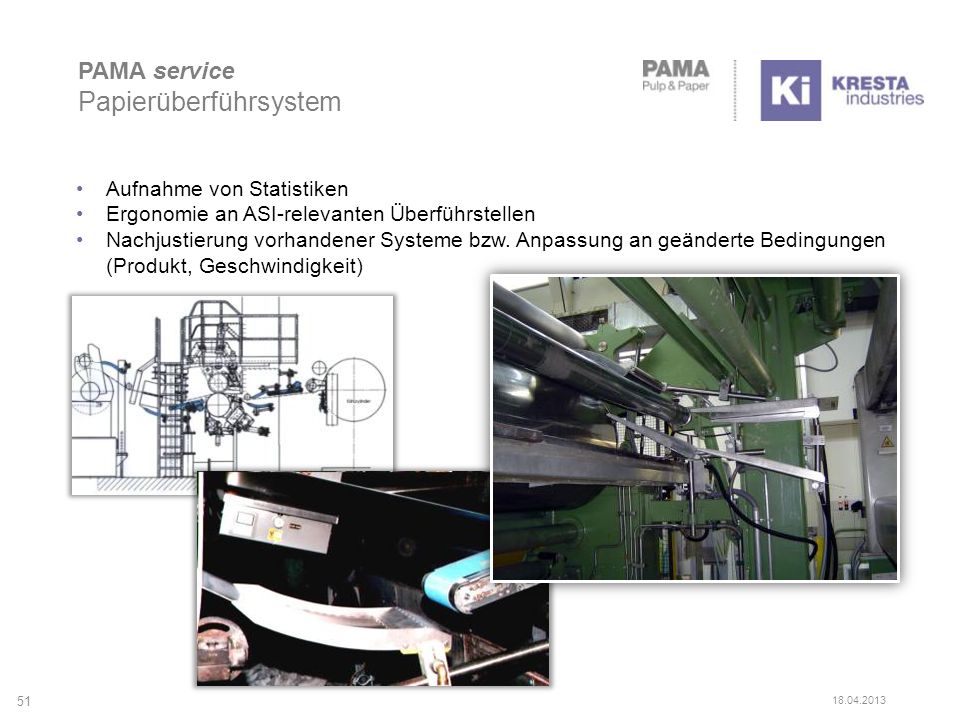

51 51 PAMA service Papierüberführsystem Aufnahme von Statistiken Ergonomie an ASI-relevanten Überführstellen Nachjustierung vorhandener Systeme bzw. Anpassung an geänderte Bedingungen (Produkt, Geschwindigkeit) 18.04.2013

52 Systembewertung (Auftragswerk, Papier, Streichfarbe) Hydraulische Verhältnisse im Nip Troubleshooting 52 PAMA service Auftragssysteme 18.04.2013

53 53 PAMA service Roller Wickelfehler: Bewertung, Ursachensuche, Papieruntersuchungen (TAPIO) Technische Aufnahme von Überführung und Wechselvorgang, Beurteilung der Nip-Belastung Optimierung von Regelung und Gesamtsystem 18.04.2013

54 www.pama-papermachinery.com PAMA GmbH Frauensteiner Str. 85 09599 Freiberg Germany +49 3731 460 0 info@pama-papermachinery.com Vielen Dank für Ihre Aufmerksamkeit!
