Document Type Definitions (DTDs) Marko Harasic Freie Universität Berlin Institut für Informatik Netzbasierte Informationssysteme

Präsentation zum Thema: "Document Type Definitions (DTDs) Marko Harasic Freie Universität Berlin Institut für Informatik Netzbasierte Informationssysteme"—  Präsentation transkript:

1 Document Type Definitions (DTDs) Marko Harasic Freie Universität Berlin Institut für Informatik Netzbasierte Informationssysteme harasic@inf.fu-berlin.de

2 2 Sprachfamilie AG Netzbasierte Informationssysteme http://www.ag-nbi.de Quelle:http://www.jeckle.de/images/xml/languageFamily.gif

3 3 Motivation  einheitliches Format nötig  Format sollte durch XML- Prozessor validierbar sein AG Netzbasierte Informationssysteme http://www.ag-nbi.de My Life and Times Paul McCartney 1998 July 94303-12021-43892 McMillin Publishing My Life and Times Paul McCartney July, 1998 94303-12021-43892 McMillinPublishing oder so? so?

4 4 Typen von Daten im Netz Textbasiert RTF ASCII Semistrukturiert XMLHTML Binär: Word Postscript Strukturiert: Datenbanken Binär: A/V

5 5 Typen von XML Dokumenten XML Dokumente (wohlgeformt) SVG Vokabular index.xhtml zeichnung.svg mein.xml books.xml clipart.svg info.xhtml XHTML Vokabular

6 6 Dokument-Typ AG Netzbasierte Informationssysteme http://www.ag-nbi.de Typ von erlaubten XML-Dokumenten = "XML-Sprache"  Dokument-Typ definiert mit einer DTD, einem XML-Schema oder ähnlichen Formalismen Objekt Dokument-Typ XML-Dokument XML-Dokument XML-Dokument Objekt XML-DokumentXML-Dokument XML-DokumentXML-Dokument XML-DokumentXML-Dokument Schnittstelle

7 7  prinzipieller Aufbau von Dokumenten: Welche Elemente/Attribute?  Datentypen der Inhalte: Welche Inhalte? AG Netzbasierte Informationssysteme http://www.ag-nbi.de PCDATA  konkrete Inhalte werden nicht beschrieben  Klasse von erlaubten XML-Dokumenten Spezifische Formate

8 Document Type Definitions (DTDs)

9 9 Wie sieht eine DTD hierfür aus?  BookStore soll mindestens ein Buch enthalten.  ISBN optional  alle anderen Kind-Elemente obligatorisch AG Netzbasierte Informationssysteme http://www.ag-nbi.de My Life and Times Paul McCartney July, 1998 94303-12021-43892 McMillin Publishing

10 10 Die DTD für das Beispiel-Dokument AG Netzbasierte Informationssysteme http://www.ag-nbi.de ähnelt einer kontextfreien Grammatik Element-Deklaration

11 11 Elementdeklaration: Datentypen für Inhalte Element: Ausdruck über Elemente mit Symbolen, + * | ? #PCDATA: unstrukturierter Inhalt ohne reservierte Symbole ( EMPTY: leerer Inhalt, Element kann Attribute haben : ANY: beliebiger Inhalt (strukturiert, unstrukturiert, gemischt oder leer) Keine gewohnten Datentypen wie INTEGER oder FLOAT AG Netzbasierte Informationssysteme http://www.ag-nbi.de

12 12 Deklaration von BookStore AG Netzbasierte Informationssysteme http://www.ag-nbi.de  +: n Wiederholungen mit n > 0.  *: n Wiederholungen mit n ≥ 0.  BookStore hat mindestens ein Kind Book  Außer Book darf BookStore keine anderen Kind- Elemente haben. <Book>…</Book>

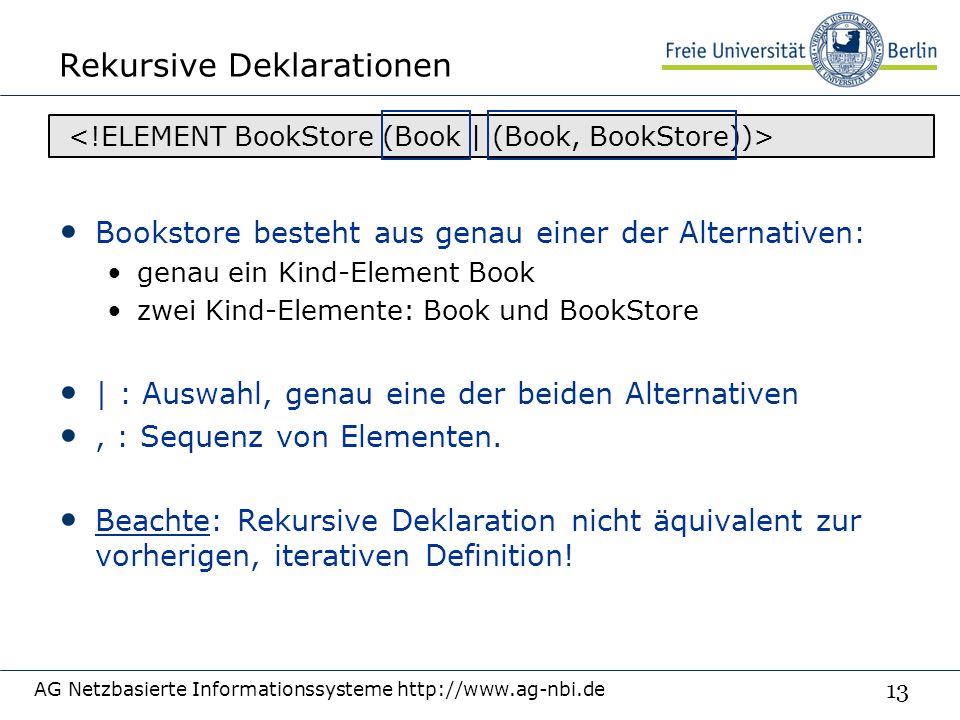

13 13 Rekursive Deklarationen Bookstore besteht aus genau einer der Alternativen: genau ein Kind-Element Book zwei Kind-Elemente: Book und BookStore | : Auswahl, genau eine der beiden Alternativen, : Sequenz von Elementen. Beachte: Rekursive Deklaration nicht äquivalent zur vorherigen, iterativen Definition! AG Netzbasierte Informationssysteme http://www.ag-nbi.de

14 14 Rekursive vs. iterative Deklaration AG Netzbasierte Informationssysteme http://www.ag-nbi.de … … … <Book>…</Book> … BookStore mit 3 Büchern

15 15 Die DTD für das Beispiel-Dokument AG Netzbasierte Informationssysteme http://www.ag-nbi.de

16 16 Deklaration von Book  Title, Author, Date, ISBN und Publisher (in dieser Reihenfolge) Kind-Elemente von Book  außer diesen keine anderen Kind-Elemente  ? : optional AG Netzbasierte Informationssysteme http://www.ag-nbi.de …

17 17 Die DTD für das Beispiel-Dokument AG Netzbasierte Informationssysteme http://www.ag-nbi.de

18 18 Deklaration von Title etc. AG Netzbasierte Informationssysteme http://www.ag-nbi.de My Life and Times Paul McCartney July, 1998 94303-12021-43892 McMillin Publishing

19 19 Verschachtelungen AG Netzbasierte Informationssysteme http://www.ag-nbi.de ChapChap  beliebige Verschachtelung von Sequenz, Auswahl |, ?, *, + und Rekursion erlaubt  Beispiel: Kap1 Ein Absatz Kap1.1 … … Kap1.2 …

20 20 Einschränkung der Verschachtelung AG Netzbasierte Informationssysteme http://www.ag-nbi.de  Beispiel: ((b, c) | (b, d)) ist nicht-deterministisch  Grund: Wenn erstes Element = b, dann kann XML- Prozessor keine der beiden Alternativen ausschließen.  XML erlaubt nur deterministische Content Modelle  jedes nicht-deterministische Content Modell kann in ein äquivalentes deterministisches umgeformt werden  Beispiel: ((b, c) | (b, d)) = (b, (c | d))

21 DTDs: Attribut-Deklaration

22 22 Deklaration von Attributen AG Netzbasierte Informationssysteme http://www.ag-nbi.de <!ATTLIST <!ATTLIST BookStore > version CDATA #IMPLIED> <!ATTLIST Elementname AttrName1 AttrTyp1 Attrbeschr1 AttrName2 AttrTyp2 Attrbeschr2 > Attribut- Deklarationen

23 23 Deklaration von Attributen AG Netzbasierte Informationssysteme http://www.ag-nbi.de <!ATTLIST BookStore CDATA version CDATA #IMPLIED>  BookStore hat Attribut version  Außer version hat BookStore keine weiteren Attribute  CDATA: Attribut-Wert = String ohne <, &, ', "  Beachte: nicht verwechseln mit  daher Entity References für <, & und ' bzw. " verwenden …

24 24 Aufzählungstypen AG Netzbasierte Informationssysteme http://www.ag-nbi.de <!ATTLIST Author (male | female) gender (male | female) "female">  hier statt CDATA Aufzählungstyp:  Attribut gender hat entweder Wert male oder female.  "female" ist Standard-Wert von gender.

25 25 Weitere Datentypen für Attribute AG Netzbasierte Informationssysteme http://www.ag-nbi.de Zusätzlich zu CDATA (Strings) und Aufzählungstypen:  NMTOKEN: String, der Namenskonventionen (grob) von XML entspricht  ID: eindeutiger Bezeichner, der Namenskonventionen von XML entspricht  IDREF: Referenz auf einen eindeutigen Bezeichner

26 26 NMTOKEN Leerzeichen nicht zulässig eignet sich somit dazu Werte mit Leerzeichen auszuschließen AG Netzbasierte Informationssysteme http://www.ag-nbi.de Deutsches Wörterbuch Beispiel von: http://www.maik-stuehrenberg.de/arbeit/projekte/milca/a-5-4/A-5-4-3-3-3-3-2-7.xhtml

27 27 ID/IDREF  Wert des Attributes key muss eindeutig sein: Zwei Attribute vom Typ ID dürfen nie gleichen Wert haben  Wert von keyref muss gültige Referenz sein: keyref muss Wert eines Attributes vom Typ ID sein AG Netzbasierte Informationssysteme http://www.ag-nbi.de <!ATTLIST Author ID key ID #IMPLIED IDREF keyref IDREF #IMPLIED>

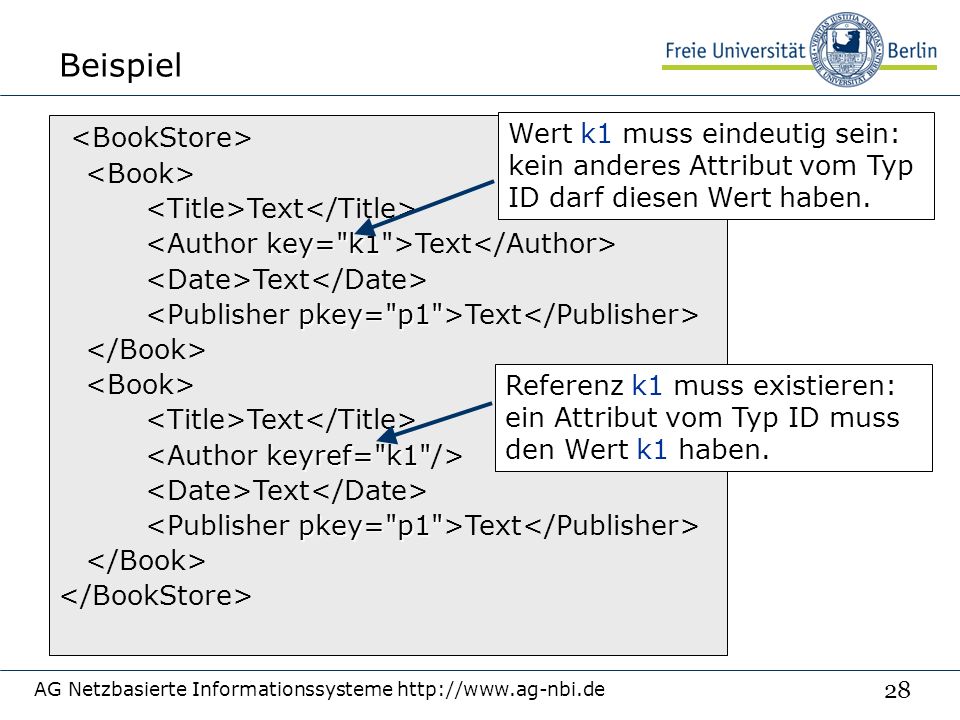

28 28 Beispiel AG Netzbasierte Informationssysteme http://www.ag-nbi.de Text key="k1 Text Text pkey="p1" Text Text keyref="k1" Text pkey="p1" Text Wert k1 muss eindeutig sein: kein anderes Attribut vom Typ ID darf diesen Wert haben. Referenz k1 muss existieren: ein Attribut vom Typ ID muss den Wert k1 haben.

29 29 Optionale / erforderliche Attribute  #FIXED: Attribut hat immer den gleichen Wert  #IMPLIED: Attribut optional  #REQUIRED: Attribut obligatorisch AG Netzbasierte Informationssysteme http://www.ag-nbi.de #FIXED "1.0"

30 DTDs: Entitäten AG Netzbasierte Informationssysteme http://www.ag-nbi.de

31 31 XML Entitäten Vom letzten Mal: Entity References in XML: &  & <  < >  > &apos;  ‚ "  „ Entities sind Abkürzungen für Zeichenfolgen In DTDs selbst definierbar AG Netzbasierte Informationssysteme http://www.ag-nbi.de

32 32 Deklaration von Entitäten Verwendung: Autor: &author “Import” aus externen Definitionen: „General Entity“ zur Verwendung in Dokumenten AG Netzbasierte Informationssysteme http://www.ag-nbi.de

33 33 Deklaration von internen Entitäten „Internal Entity“ zur Verwendung in DTDs Verwendung: “Import” aus externen Definitionen: %fu-attribs; übernimmt alle Definitionen aus der Datei AG Netzbasierte Informationssysteme http://www.ag-nbi.de

34 DTDs: Deklaration von Dokument-Typ

35 35 Deklaration des Dokument-Typs (Document Type Declaration) AG Netzbasierte Informationssysteme http://www.ag-nbi.de  vollständige DTD intern im XML-Dokument  ein Verweis auf eine externe DTD im XML-Dokument oder  Dokument-Typ direkt nach XML-Deklaration einfügen

36 36 Interne DTD AG Netzbasierte Informationssysteme http://www.ag-nbi.de <!DOCTYPE BookStore [ ]> …

37 37 Externe DTD AG Netzbasierte Informationssysteme http://www.ag-nbi.de … … Dokument-Typ Deklaration

38 DTDs: Wohlgeformt & zulässig

39 39 Wohlgeformheit vs. Zulässigkeit wohlgeformt (well formed): XML-Dokument entspricht Syntaxregeln von XML zulässig (valid) bzgl. einer DTD: 1.Wurzel-Element des XML-Dokumentes in DTD deklariert 2.Wurzel-Element hat die in der DTD festgelegte Struktur AG Netzbasierte Informationssysteme http://www.ag-nbi.de

40 40 Nachteile von DTDs keine XML-Syntax, eigener Parser nötig sehr wenige Datentypen keine eigenen Datentypen definierbar keine Namensräume: DTDs können nur dann kombiniert werden, wenn es keine Namenskonflikte gibt! keine Vererbungshierarchien für Typen AG Netzbasierte Informationssysteme http://www.ag-nbi.de

41 41 Und noch ein Nachteil Sequenzen einfach zu definieren: Aber: Soll Reihenfolge der Kind-Elemente egal sein, müssen alle Permutationen explizit aufgezählt werden: nicht praktikabel: bei n Kind-Elementen n! Permutationen AG Netzbasierte Informationssysteme http://www.ag-nbi.de

42 42 DTDs Zusammenfassung AG Netzbasierte Informationssysteme http://www.ag-nbi.de DTD deklariert das erlaubte Vokabular DTD definiert für jedes Element ein Content-Modell  Content-Modell legt fest:  Elemente oder Daten  Reihenfolge & Anzahl von Elementen/Daten innerhalb eines Elements  Pflicht oder optionale Elemente DTD deklariert für jedes Element eine Menge von erlaubten Attributen
