Peter Köller 4. Februar, 2016 PCO AG Oldenburger 3D-Tage 2016.

Ähnliche Präsentationen


Präsentation zum Thema: "Peter Köller 4. Februar, 2016 PCO AG Oldenburger 3D-Tage 2016."—  Präsentation transkript:

1

2 Peter Köller 4. Februar, 2016 PCO AG Oldenburger 3D-Tage 2016

3  Hersteller von wissenschaftlichen High End-Kamerasystemen  weltweit agierendes Unternehmen  Hauptsitz in Kelheim (Süddeutschland) mit Tochterunternehmen in USA und Singapur PCO AG

4 Entwicklung und Produktion am deutschen Standort  29 Jahre Erfahrung in der Entwicklung und Produktion hochwertiger Kameras und Zubehörkomponenten  über 90 Mitarbeiter an drei Standorten  breites Vertriebsnetzwerk mit mehr als 40 Vertriebspartnern weltweit  Fertigung von über Kameras im Jahr

5 KernkompetenzenKernkompetenzen  Anwendungen für CCD-, CMOS-, sCMOS-Sensoren  Pionier in der „scientific CMOS“-Technologie  Hochempfindliche, rauscharme Kamerasysteme  Hochgeschwindigkeitskameras  Bildverstärkerkameras  hochleistungsfähige Datenschnittstellen

6 AnwendungsbeispieleAnwendungsbeispiele Strömungsmessungen (PIV) an div. Objekten (courtesy of ILA GmbH)

7 (mit freundlicher Genehmigung des DLR, B. Strackenbrock) AnwendungsbeispieleAnwendungsbeispiele Luftfotografie zur 3D-Modellierung von Landschaften/Oberflächen

8 AnwendungsbeispieleAnwendungsbeispiele Orthofotos Hochauflösende 3D-Modelle in Farbe (hoher Dynamikumfang)

9 Hohe Dynamik, Nachtsicht bzw. schwierige Lichtsituationen AnwendungsbeispieleAnwendungsbeispiele

10 AnwendungsbeispieleAnwendungsbeispiele 3D-Highspeed-Analyse einer Schwerlastpresse

11 {courtesy of Temple University School of Medicine - Microvascular Research Lab, Dr. Ronald Tuma} Medizinische Forschung (bspw. Zellanalyse) AnwendungsbeispieleAnwendungsbeispiele

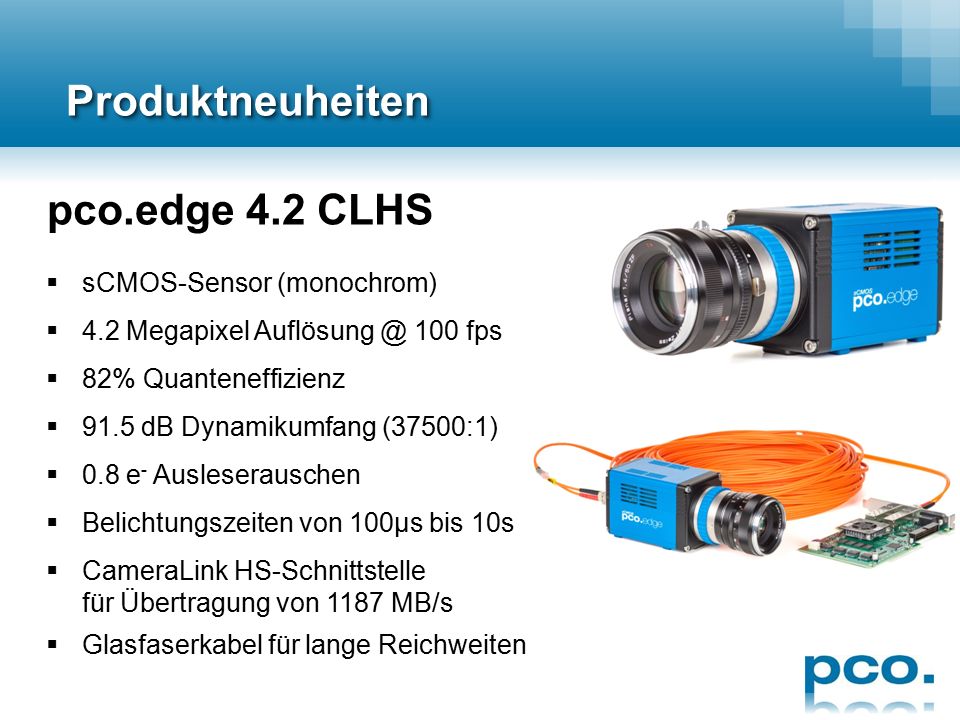

12 ProduktneuheitenProduktneuheiten pco.edge 4.2 CLHS  sCMOS-Sensor (monochrom)  4.2 Megapixel 100 fps  82% Quanteneffizienz  91.5 dB Dynamikumfang (37500:1)  0.8 e - Ausleserauschen  Belichtungszeiten von 100µs bis 10s  CameraLink HS-Schnittstelle für Übertragung von 1187 MB/s  Glasfaserkabel für lange Reichweiten

13 ProduktneuheitenProduktneuheiten pco.dimax CS  kompakte CMOS Highspeed-Kamera  4 Megapixel 1100 fps  crashfest bis 150 G für > 11 ms  stabile Sensorlage für 3D-Messungen  66 dB Dynamikumfang (2000:1)  hohe Lichtempfindlichkeit  Einsatz im Fahrzeugsicherheitsversuch, Materialtests, PIV, …

14 ProduktneuheitenProduktneuheiten pco.flim  CMOS-Kamera für Fluoreszenzlebens- dauer-Anwendungen  1 Megapixel Auflösung, 14 bit ADC  90 Doppelbilder pro Sekunde  Modulationsfrequenz 5 kHz – 40 MHz  Belichtungszeiten von 10ns – 10s  arbeitet nach dem Prinzip der Phasen- modulierung (frequency domain)

15 FunktionsprinzipFunktionsprinzip 1. Bildsequenz 2. Bildsequenz Sinusförmiger Phasenverlauf der Lichtintensität (Laserquelle), mit der ein Objekt angeregt wird, währenddessen Bildpaare aufgenommen werden. Die Reaktionszeit (Phasenversatz) zwischen der Anregung der Probe und deren Lichtemission hängt von der Fluoreszenz-Lebensdauer des Objekts ab und kann gemessen werden.

16 Vielen Dank für Ihre Aufmerksamkeit!
