Produktinformation GH Öko 2013 1 www.grimme.com. Produktinformation GH Öko 2013 2 www.grimme.com B.00 Basis B.30 Furchenzieher / Lockerungszinken / Spuranzeiger.

Präsentation zum Thema: "Produktinformation GH Öko 2013 1 www.grimme.com. Produktinformation GH Öko 2013 2 www.grimme.com B.00 Basis B.30 Furchenzieher / Lockerungszinken / Spuranzeiger."—  Präsentation transkript:

1 Produktinformation GH Öko 2013 1 www.grimme.com

2 Produktinformation GH Öko 2013 2 www.grimme.com B.00 Basis B.30 Furchenzieher / Lockerungszinken / Spuranzeiger B.50 Zubehör für fertigen Dammaufbau B.70 Bereifung, Fahrwerk B.90 Beleuchtung / Diverses Technische Daten 3 7 10 11 12 Inhalt

3 Produktinformation GH Öko 2013 3 www.grimme.com Häufeldammformer 2- und 4-reihig Einzelreihenformer 2-, 4-, 6- und 8-reihig Häufeldammformer Öko Typen der Grimme Häufelgeräte

4 Produktinformation GH Öko 2013 4 www.grimme.com Für den Dammaufbau steht nur eine der Reihenweite entsprechende Erdmenge zu Verfügung. Aus diesem Grund ist die Dammhöhe spez. bei bauchigen Dämmen begrenzt Die Schaubilder zeigen die Unterschiede Grundlagen Dammaufbau

5 Produktinformation GH Öko 2013 5 www.grimme.com 2- und 4-reihig Reihenweiten von 75cm bis 91,4cm Ausrüstung mit Messer an der Dammflanke, im Parallelogramm geführt Dreibalkiger Rahmen mit gefederten Häufelkörpern, sowie Einzelreihenformer … Grimme Öko-Häufelgerät (GH-Öko)

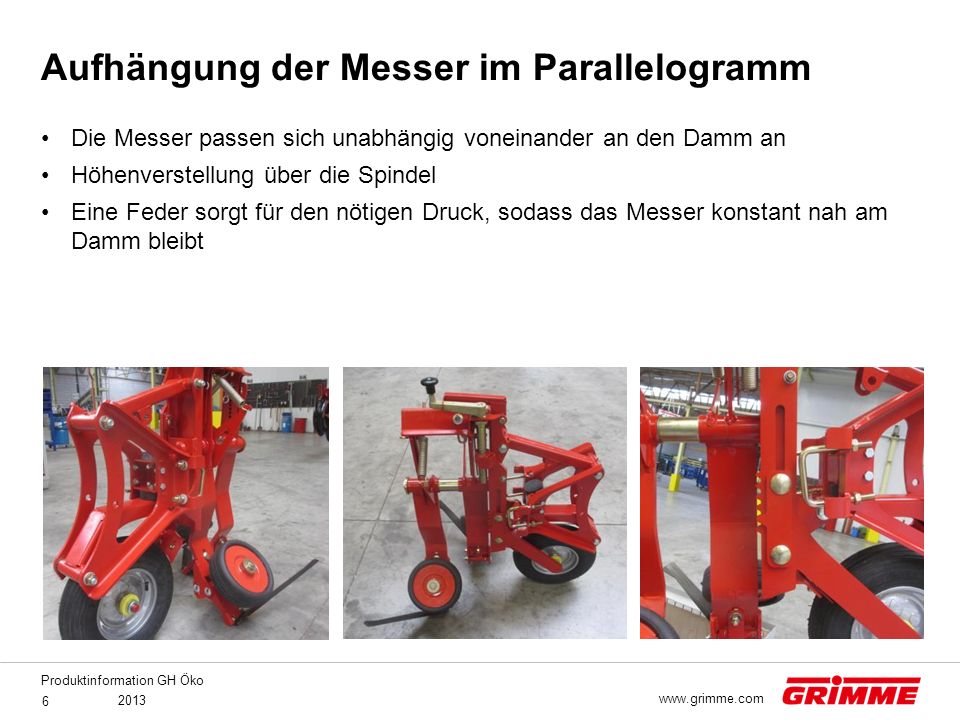

6 Produktinformation GH Öko 2013 6 www.grimme.com Die Messer passen sich unabhängig voneinander an den Damm an Höhenverstellung über die Spindel Eine Feder sorgt für den nötigen Druck, sodass das Messer konstant nah am Damm bleibt Aufhängung der Messer im Parallelogramm

7 Produktinformation GH Öko 2013 7 www.grimme.com Zinken Nr. 1: 32x10 mm Zinken Nr. 2: 45x12 mm Zinken Nr. 3: 70x12 mm B.30 Übersicht Lockerungszinken

8 Produktinformation GH Öko 2013 8 www.grimme.com 1x Lockerungszinken Nr. 2 und 2x Lockerungszinken Nr.1 (B.30.076) 1x Lockerungszinken Nr. 3 und 2x Lockerungszinken Nr.2 (B.30.071) B.30 Lockerungszinken

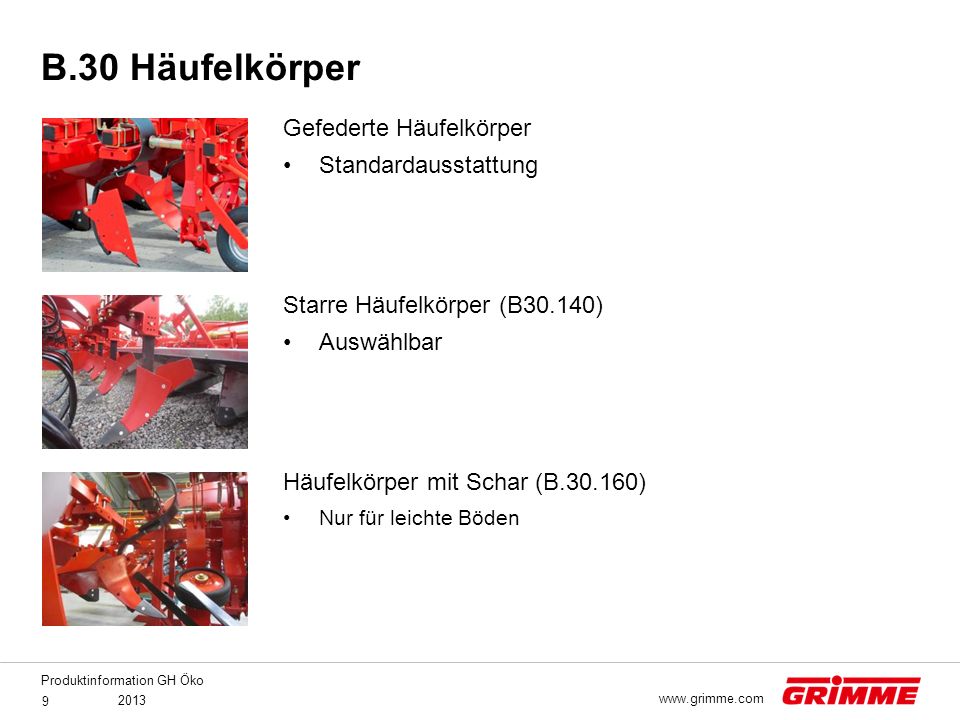

9 Produktinformation GH Öko 2013 9 www.grimme.com Gefederte Häufelkörper Standardausstattung Starre Häufelkörper (B30.140) Auswählbar Häufelkörper mit Schar (B.30.160) Nur für leichte Böden B.30 Häufelkörper

10 Produktinformation GH Öko 2013 10 www.grimme.com Verbindungsteile um Einzelreihenformer geschlossen zu fahren (2- bis 4-reihig) (B.50.510, B.50.520) Um die Maschine als Standard-Häufelgerät zu verwenden Stützräder (B.70.110) Für eine stabile Höhenführung Können über ein Lochraster in der gewünschten Tiefe eingestellt werden Stützräder mit Steg (B.70.120) B.50 Verbindungsteile / B.70 Stützräder

11 Produktinformation GH Öko 2013 11 www.grimme.com Warntafeln (B.90.010) Beleuchtung einschließlich Warntafeln (B.90.020) Ermöglichen einen gefahrlosen Straßentransport B.90 Beleuchtung

12 Produktinformation GH Öko 2013 12 www.grimme.com Technische Daten Einzelreihenformer GH 2GH 4GH 6GH 6 klappbar GH8GH 8 klappbar Abmessungen (in Serienausstattung) * zusammengeklappt Länge[mm] 2500 Breite[mm]2268 327047706270 Höhe[mm]1500 Breite*[mm]- 2900- Höhe*[mm]- 3200-3950 Gewichte Leergewicht[kg]5509501300175015301950 Anhängung Dreipunktanhängung Kat. 2 / 3 Bodenbearbeitung Reihenzahl[Stück] 246688 Reihenweite[cm] 75 - 90 Anforderungen an den Traktor Leistungsbedarf [kW]40506580 Schlepperhydraulik * mindest Anforderung benötigte Steuerventile Anzahl EW- DW1
