1
Univ.-Prof. Dr.-Ing. H. Nacken Vorlesung Wasserwirtschaft & Hydrologie I Themen: Vorlesung 3 Ermittlung des Gebietsniederschlages Niederschlagsradar
2

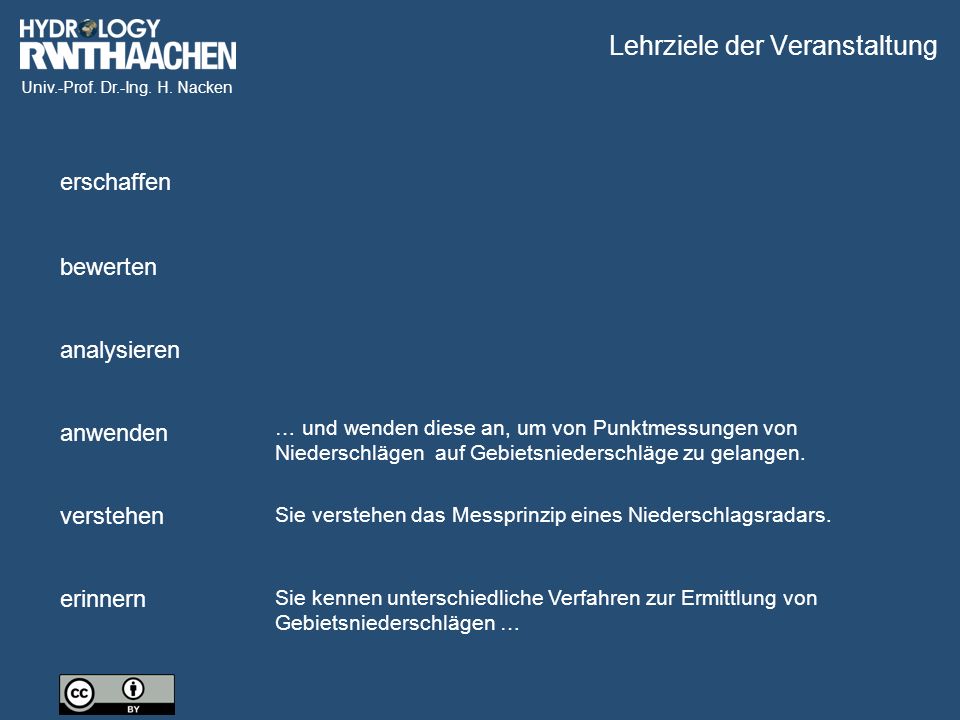

Univ.-Prof. Dr.-Ing. H. Nacken analysieren anwenden verstehen erinnern Lehrziele der Veranstaltung erschaffen bewerten Sie verstehen das Messprinzip eines Niederschlagsradars. Sie kennen unterschiedliche Verfahren zur Ermittlung von Gebietsniederschlägen … … und wenden diese an, um von Punktmessungen von Niederschlägen auf Gebietsniederschläge zu gelangen.
3
Univ.-Prof. Dr.-Ing. H. Nacken [mm/h] Die einfachste Methode zum Übergang vom Stationsniederschlag (Punktniederschlag) auf den Gebietsniederschlag (Flächenniederschlag) ist die Mittelwertbildung in Form des Arithmetischen Mittels. Gebietsniederschlag
4
Univ.-Prof. Dr.-Ing. H. Nacken [mm/h] Die einfache Mittelwert- bildung ist ausreichend, wenn ein dichtes Mess- stellennetz vorliegt und / oder Angaben für Zeitintervalle in der Größenordnung von Monats- bzw. Jahres- niederschlägen ermittelt werden müssen. Für kleine Zeitintervalle ist diese Methode nicht zu empfehlen. Ergebnis: Arithmetisches Mittel
5
Univ.-Prof. Dr.-Ing. H. Nacken Mit der Thiessen- Polygon-Methode werden Einflussflächen für jede Station gebildet. Dabei wird postuliert, dass der Niederschlag in der Einflussfläche dem Stationsnieder- schlag entspricht. A1 A2 A3 A4 Thiessen-Polygon-Methode
6
Univ.-Prof. Dr.-Ing. H. Nacken Bei der Inverse-Distanz- Methode wird der Flächenniederschlag mit Hilfe einer orthogonalen Rasterbildung und Wichtung der nächst- gelegenen Stations- niederschläge in den vier angrenzenden Quadranten gebildet. Dabei geht die Entfernung der Nieder- schlagsstation um- gekehrt proportional in die Wichtung ein. d3d3 d1d1 d2d2 Inverse-Distanz-Methode
7
Univ.-Prof. Dr.-Ing. H. Nacken Isohyetenmethode Bei dieser Methode werden aus den Angaben der Stationsnieder- schläge Linien gleicher Niederschlagshöhen ( = Isohyeten ) durch den räumlichen Abstand interpoliert. Der Gebietsniederschlag ergibt sich aus: Das Verfahren kann orographische Einflüsse und Reliefeffekte (bei der Interpolation) berücksichtigen. Die Methode ist nicht frei von subjektiven Einflüssen des Bearbeiters. Zum Einsatz gelangt das Isohyetenverfahren bei der Angabe von Jahresniederschlägen. Isohyetenmethode
8

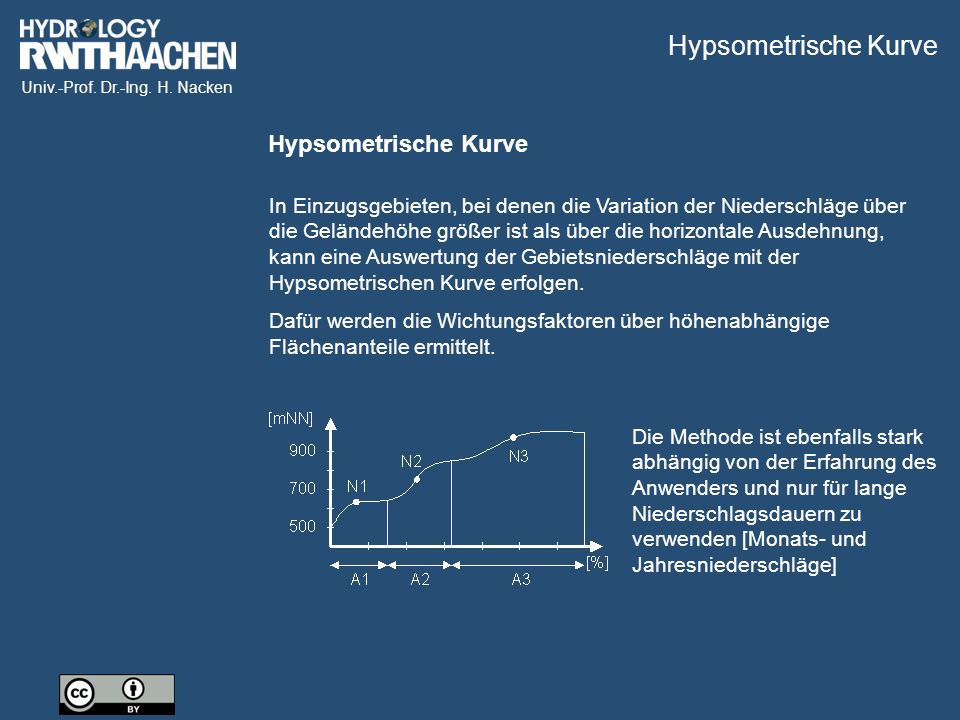

Univ.-Prof. Dr.-Ing. H. Nacken Hypsometrische Kurve In Einzugsgebieten, bei denen die Variation der Niederschläge über die Geländehöhe größer ist als über die horizontale Ausdehnung, kann eine Auswertung der Gebietsniederschläge mit der Hypsometrischen Kurve erfolgen. Dafür werden die Wichtungsfaktoren über höhenabhängige Flächenanteile ermittelt. Die Methode ist ebenfalls stark abhängig von der Erfahrung des Anwenders und nur für lange Niederschlagsdauern zu verwenden [Monats- und Jahresniederschläge] Hypsometrische Kurve
9
Univ.-Prof. Dr.-Ing. H. Nacken Bildquelle: DWD Prinzipskizze der Radarmessung Niederschlagsradar
10
Univ.-Prof. Dr.-Ing. H. Nacken DWD Radarverbund
11
Univ.-Prof. Dr.-Ing. H. Nacken Pulsvolumen V Öffnungswinkel = 1° Pulsvolumenhöhe c* Radarniederschlagsmessung P E = C * U² * 1/r² * z [w] P E = Empfangsleistung C = Gerätekonstante U = Rayleighapproximations- Faktor r = Zielentfernung Z = Reflektivitätsfaktor
12
Univ.-Prof. Dr.-Ing. H. Nacken Mit Hilfe von Niederschlagsmessungen können sowohl qualitative als auch quantitative Angaben zur räumlichen Verteilung von Niederschlägen gewonnen werden. Aus der Reflexion der rückgestrahlten Energie des Radar lässt sich ein Rückschluss auf die Niederschlagsintensität ziehen. Z = a I b Z = Reflektivitätsfaktor ( Radarecho ) I = Niederschlagsintensität [mm/h] a,b = Parameterkonstanten b ~ 1,6 a = 140 bei Nieselregen a = 200 im Mittel a = 500 bei Gewitter Radarniederschlagsmessung
13
Univ.-Prof. Dr.-Ing. H. Nacken Die Fehlereinflüsse bei der Radarmessung sind im wesentlichen: die Aggregationszustände des Wassers die Größe der Niederschlagsteilchen Radarniederschlagsmessung L r r max Radarbin
14
Univ.-Prof. Dr.-Ing. H. Nacken Eine Abweichung in der Größenordnung von 20% zu den Niederschlagsintensitäten der Regenschreiber ist eher die Regel als die Ausnahme. Radarsensoren neigen bei Starkregen zu sehr großen Unterschätzungen der Niederschlagsmengen [Grund dafür sind Dämpfungseffekte] Radarniederschlagsmessung L r r max Radarbin
15
Univ.-Prof. Dr.-Ing. H. Nacken Bonner Niederschlagsradar
16
Univ.-Prof. Dr.-Ing. H. Nacken Beispiel: Kaltfront Bildquelle: Prof. Simmer Beispiel für ein Radarbild einer Kaltfront mit kräftigen Regenschauern. Die Schauer verlaufen linienförmig über das Einzugsgebiet.
17
Univ.-Prof. Dr.-Ing. H. Nacken Beispiel: Kaltfront Kaltfront Ereignis im Februar. Die Zugbahn der Front kann im Elevationsscan gut nachvollzogen werden. Bildquelle: Prof. Simmer
18
Univ.-Prof. Dr.-Ing. H. Nacken Bildquelle: DWD Satellitenaufnahmen (hier METEOSAT) erlauben durch Spektralaufnahmen Rückschlüsse über den Wassergehalt der Wolken und die Temperatur- verhältnisse in den Wolken. Die geostationären Satelliten (~36.000 km Höhe) messen in drei Spektralbereichen: Sichtbarer Spektralbereich (0,5 - 0,9 m) Niederschlagsindex per Satellit
19
Univ.-Prof. Dr.-Ing. H. Nacken Bildquelle: EUMETSAT Wasserdampfabsorbtions- band (5,7 – 7,1 m) zur Bestimmung des Wasserdampfgehaltes in 5 – 10 km Höhe METEOSAT Satellit
20
Univ.-Prof. Dr.-Ing. H. Nacken Infraroter Spektralbereich (10,5 – 12.5 m) zur Temperaturbestimmung in den Wolken METEOSAT Satellit
