1 IBB - Biotechnologie und Bioprozesstechnik 1 Einführung in die Biotechnologie  Biotechnologische Prozesse – Substrate und deren Aufbereitung – Bioreaktoren Aufbau, Design und Betrieb Kinetik – Aufarbeitung  Prozessbeispiele  Enzymtechnologie – Produktion – Enzymatische Prozesse CHE.156 WS 2015/2016

2 IBB - Biotechnologie und Bioprozesstechnik 2 Biotechnologie traditionell  Gärungen (Bier und Wein; Sauermilchprodukte und Käse; Wurstherstellung; Essig; fermentierte asiatische Produkte; Kaffee, Tee und Kakao)  Enzyme (überlegen Sie welche) Stärke und Milch  Traditionelle Mikroorganismen in der Biotechnologie (überlegen Sie welche das sind und deren Klassifikation) Hefen Schimmelpilze (Pinsel- und Gießkannenschimmel) Bakterien (Milchsäure, Buttersäure, Propionsäure, Aceton-Butanol,...)  Forscher (A. van Leeuwenhoek ; L. Pasteur ; E. Buchner ) Renneberg, R Biotechnologie für Einsteiger, Elsevier

3 IBB - Biotechnologie und Bioprozesstechnik 3 Biotechnologie heute Medizin Marine Organismen Pflanzen Industrielle Biotechno- logie IBB Grund- und Feinchemikalien, Wirkstoffe, Polymere,...

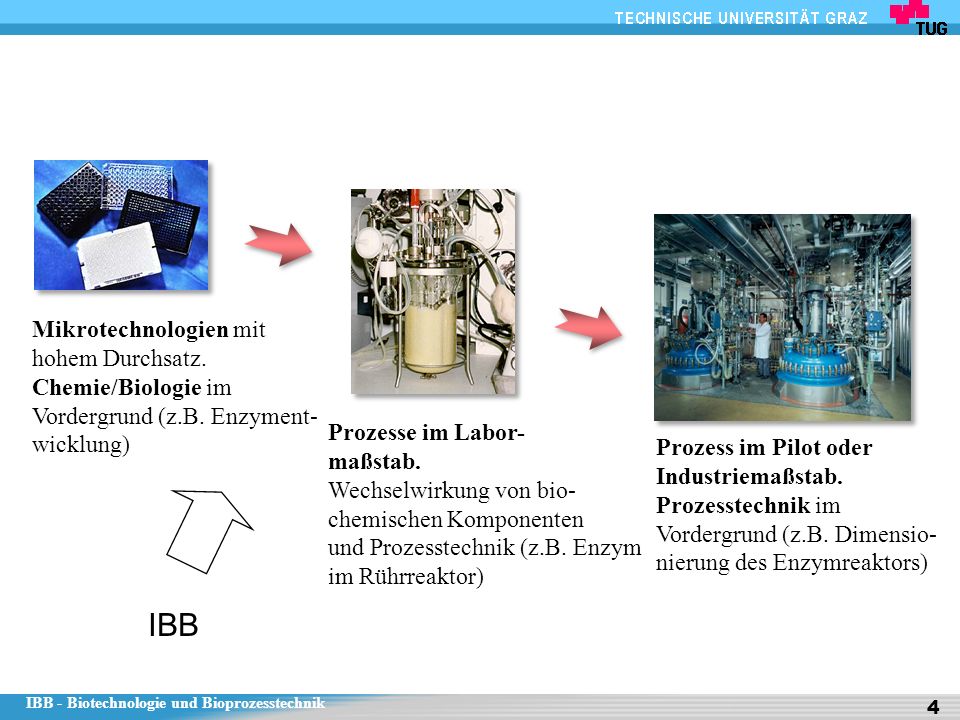

4 IBB - Biotechnologie und Bioprozesstechnik 4 Mikrotechnologien mit hohem Durchsatz. Chemie/Biologie im Vordergrund (z.B. Enzyment- wicklung) Prozesse im Labor- maßstab. Wechselwirkung von bio- chemischen Komponenten und Prozesstechnik (z.B. Enzym im Rührreaktor) Prozess im Pilot oder Industriemaßstab. Prozesstechnik im Vordergrund (z.B. Dimensio- nierung des Enzymreaktors) IBB

5 IBB - Biotechnologie und Bioprozesstechnik 5 Abbildung. Schematische Darstellung der Arbeitsschritte in der Bioprozessent- wicklung, vom Gen zum Produkt.

6 IBB - Biotechnologie und Bioprozesstechnik 6  Stufen der Prozessentwicklung  Identifizierung eines neuen Produktkandidaten  Entscheidung die Prozessentwicklung zu beginnen  Parallele Entwicklung - Anlagentechnik und Maßstabsvergrösserung sowie physiologische Tests, klinische Studien, Toxizitätsüberprüfung, usw.  In Phase III von klinischen Tests wird bereits Material aus der Produktionsanlage verwendet (Center for Biological Evaluation and Research, FDA).  Vorteile einer effizienten Prozessentwicklung  In allen Einzelheiten reproduzierbare Herstellung eines biologischen Produktes von invarianter Qualität und Charakteristik  Reduktion der Anlagenkosten (durch z.B. Minimierung der Grösse des Bioreaktors) als wesentlichem Teil der gesamten Prozesskosten  Reduktion der Zeitspanne zwischen Beginn der Prozessentwicklung und Markteinführung des Produktes.

7 IBB - Biotechnologie und Bioprozesstechnik 7 Abbildung. Parallele Prozessentwicklung ist ein entscheidendes Kriterium für die Implementierung von biotechnologischen Verfahren in der Industrie. Dies gilt vor allem für neue Produkte mit medizinischer Anwendung, bei denen die Markteinführung mehrere Jahre benötigt. Die prinzipielle Brauchbarkeit des Verfahrens muss in den ersten 6 bis 12 Monaten bewiesen werden.

8 IBB - Biotechnologie und Bioprozesstechnik 8 Grobes Ablaufschema eines biotechnologischen Prozesses. Die völlig biospezifische Komponente ist die Bioreaktion (“Fermentation”). Substrataufbereitung, Sterilisation, und Aufarbeitung erfordern teilweise spezielle Techniken, die für Biosysteme entwickelt und optimiert wurden. Aufschluss von mikrobiellen Zellen zur Enzymgewinnung ist ein Beispiel.

9 IBB - Biotechnologie und Bioprozesstechnik 9 Abbildung. Optimierung eines industriellen Prozesses anhand identifi- zierter kostenbestimmender Faktoren.

10 IBB - Biotechnologie und Bioprozesstechnik 10  Reduktion der Substratkosten – Reinchemikalien für Massenprodukte zu teuer – ausgehend von erneuerbaren Rohstoffen – Kohlenhydrate (Zellulose, Stärke, Saccharose) – Proteine (aus Fisch, Sojabohnen)  Eliminierung von Inhibitoren – Schwermetalle (Mn 2+ ; Zitronensäure) – Azetat (Hefefermentation)  Anforderungen für klinische Produkte – Viren – Proteine Substrataufbereitung - Upstream processing

11 IBB - Biotechnologie und Bioprozesstechnik 11 Viele “klassische” Produkte der Biotechnologie werden im Multihunderttonnen Maßstab jährlich hergestellt, haben aber einen Preis von unter 1 Euro pro Kilogramm. Der Optimierung jedes einzelnen Prozess- schrittes kommt daher Bedeutung zu. Die Substratwahl ist davon eine wesentliche Komponente.

12 IBB - Biotechnologie und Bioprozesstechnik 12 Abbildung: Hefebiomasse und Ethanol gehörten zu den ersten biotechnolo- gischen Produkten und sind auch noch heute mengenmäßig enorm wichtig. Prozessverbesserungen inkludieren vor allem die Verbesserung der mikrobiellen Stoffwechselleistungen und das Upstream Processing. Unter anaeroben Prozess- bedingungen kommen den Bilanzen an Redoxkofak- toren sowie für ATP besondere Bedeutung zu. Überlegen Sie warum das so ist. Ein technisches Problem ist die Bildung von Glyzerin während der Ethanolher- stellung. Woher kommt das Glyzerin und warum wird es gebildet?

13 IBB - Biotechnologie und Bioprozesstechnik 13 Stärke Lineares und verzweigtes Homopolysaccharid, aufgebaut aus einer Hauptkette mit  1,4- glykosidisch verknüpften Glukoseeinheiten Verzweigungen in  1,6- Positionen Polymerisationsgrad und Verzweigungsgrad abhängig vom Rohstoff Depolymerisation (Hydrolyse) für mikrobielle Verwertung nötig Säurehydrolyse führt zu Nebenprodukten Lignocellulose Saccharose

14 IBB - Biotechnologie und Bioprozesstechnik 14 Der Abbau von Stärke ist das Beispiel für den Einsatz von Enzymen im großtechnischen Maßstab und wird unter anderem für das Upstream Processing eines natürlichen Rohstoffs verwendet. Die Verflüssigung von Stärke findet mit extrem thermostabilen Enzymen (  Amylasen) bei etwa 80°C statt. Die Hauptkette wird gespalten und kürzere, besser lösliche Einheiten enstehen. DE entspricht der Anzahl an reduzierenden Enden, gewichtet an 100% Glukose. Weitere Enzyme spalten mit unterschiedlichen Spezifitäten (  1,6;  1,4 - Maltose oder Glukose-spaltend; Glukoseisomerisierung; Dextrinsyn- these).

15 IBB - Biotechnologie und Bioprozesstechnik 15 Abbildung: Einige Enzyme, die zur vollständigen Hydrolyse von Stärke (Amylopektin) benötigt werden. Die Quelle für diese und andere Amylasen sind Bakterien und Pilze.

16 IBB - Biotechnologie und Bioprozesstechnik 16 Vor- und Nachteile des Enzymeinsatzes  Selektivität (Chemo, Regio, Stereo)  Günstiger pH (2 - 12) und T-Bereich ( °C)  Keine oder wenig Nebenprodukte  Nicht toxisch und leicht abbaubar  Durch Immobilisierung wiederverwendbar  Herstellung in unlimitierenden Mengen durch mikrobielle Produktion möglich  Feinabstimmung der Eigenschaften möglich  geringe(re) Stabilität und Bedarf an Kofaktoren (Metalle)  manchmal teuer (vor allem wegen Aufarbeitung) Beispiel: Isomerisierung der D -Glukose in D -Fruktose

17 IBB - Biotechnologie und Bioprozesstechnik 17  Kostenreduktion  Erhöhung der Ausbeute und verbesserte Rohstoffnutzung  Verminderung der Kosten für die Aufarbeitung (z.B. Filtration in der Herstellung von Fruchtsäften)  Qualitätsverbesserung  Veränderte technische Eigenschaften von Proteinen und Fetten; verbesserter Geschmack von Käse  Verminderte Umweltbelastung  Lösungsmittelbedarf in der Penicillinherstellung  Molkeverwertung (Laktoseabbau) Wirtschaftliche Gesichtspunkte des Enzymeinsatzes

18 IBB - Biotechnologie und Bioprozesstechnik 18 Abbildung: Enzymatischer Prozess zur Herstellung von Fruktose- reichem Sirup (42 % D -Fruktose), welcher hauptsächlich zur Süßung von Getränken eingesetzt wird. Im Gegensatz zur Stärkeverzuckerung, die in Rührtankreaktoren mit löslichen Enzymen durchgeführt wird, erfolgt die Glukoseisomerisie- rung in Reaktoren mit gebunde- nem (immobilisiertem) Enzym (Festbettreaktoren). Die Bindung der Glukose- Isomerase, als freies Enzym oder innerhalb mikrobieller Zellen, erfolgt über adsorptive Kräfte an Ionentauscher oder Silika mit oder ohne Querver- netzung.

19 IBB - Biotechnologie und Bioprozesstechnik 19 Der Bioreaktor  Rührkesselreaktor (10 mL bis 100 m 3 Arbeitsvolumen)  Reaktorgeometrie (H/D ≈ 1 - 3)  andere Designs: Säulenreaktoren ohne mechanisches Rührwerk (H/D > 3)  Rührergeometrie (d/D ≈ 0.3 bis 0.5)  Rührerbauweise und Leistungseintrag des Rühres (P g ≈ d 5 ) hängen stark voneinander ab.  Turbulenz (Reynolds Zahl; Re = N i d 2  / , laminar für Re i 10 4 ) hängt vom Leistungseintrag ab. Erhöhte Turbulenz verbessert das Mischverhalten im Bioreaktor. Rührerdrehzahl N i [1/s]; Rührerdurchmesser d [m]; Fluiddichte  [kg/m 3 ]; Fluidviskosität  [kg/(m s)]

20 IBB - Biotechnologie und Bioprozesstechnik 20 Schematischer Aufbau eines Rührkesselbioreaktors Tank aus rostfreiem Stahl 1 oder mehrere Rührer montiert am Rührerschaft Montage des Rührers erfolgt von unten oder oben (Dichtung und Sterilität !!) Leistungseintrag direkt von der Anzahl der Rührer abhängig. Sterile Belüftungsvorrichtung (Zu- und Abluft) Temperaturkontrolle und Kühlungsvorrichtung (Leistungseintrag; mikrobielles Wachstum) Sterile Inokulierung sowie Probenahme Mess- und Regeltechnik

21 IBB - Biotechnologie und Bioprozesstechnik 21 The power input (P g ) in an aerated stirred vessel influences: the oxygen transfer rate by affecting the transfer coefficient k L a, and the quality of mixing, avoiding dead zones (where mixing is poor) and local concentration gradients. It is dependent on: stirrer speed N i (to the power of 3) stirrer diameter d (to the power of 5) the fluid density , and the power number of the stirrer (which in turn depends on fluid turbu- lence given by the Reynold’s number). The value of k L a is influenced further by the (superficial; volumetric) gas flow rate (F g ) and the medium viscosity (  ).

22 IBB - Biotechnologie und Bioprozesstechnik 22 Abbildung: Schematischer Darstellung einiger Rührertypen. Die Auswahl stellt immer einen Kompromiss zwischen Leistungseintrag (hoch), Aufbringen von Scherkräften (niedrig) sowie Kompatibilität mit viskosen Medien dar. Der Blattrührer (Rushton impeller) ist am breitesten einsetzbar. Biotechnologische Medien sind teilweise hoch viskos, einerseits auf Grund der gebildeten Biomasse oder wegen polymerer extrazellulärer Produkte.

23 Abbildung. Darstellung der Bauweise (a) und des Strömungsverhaltens (b) in Reaktoren mit axialem (links) und radialem (rechts) Rührer. Abbildung. Strombrecher im Reaktor sorgen für erhöhte Turbulenz und damit verbesserte Mischung des Reaktorvolumens.

24 IBB - Biotechnologie und Bioprozesstechnik 24 Weitere Rührertypen Abbildung. Zusammenstellung weiterer gebräuchlicher Rührertypen, klassifiziert nach „axial“ und „radial“ sowie dem Einsatzbereich in Bezug auf die Zähigkeit der zu mischenden Flüssigkeit. , Viskosität in Pa s.

25 IBB - Biotechnologie und Bioprozesstechnik 25 Scherkräfte  Scherrate im gerührten Tank ( “ Integrated Shear Factor ” ISF)  ISF = 2  N d / (D - d) wobei N die Drehzahl des Rührers ist, d ist der Rührerdurchmesser und D ist der Durchmesser des Reaktors  Labordaten zeigen, dass z.B. tierische Zellen bei ISF Werten über 20 s -1 kaum mehr wachsen.  Hohe Scherraten können für die Grenzflächen Flüssig-Fest erwartet werden. Es ist daher manchmal nötig, dass zwischen mittlerer Scherrate und maximaler Scherrate unterschieden wird.  In Blasensäulen wird die Scherrate durch die Geschwindigkeit (ms -1 ) der Gasblasen determiniert. Weiter Schereffekte werden durch Koaleszenz erzeugt.  Inaktivierung von Zellen und pilzlichen Mycelen (siehe Abb.) durch Scherkräfte fließt in das Design des Bioreaktors mit ein. Abbildung: Das Wachstum von filamentösen Organis- men unterscheidet sich stark vom Wachstum von Bakterien oder Hefen. Sie zeigen apikale Verlängerung und Verzweigung der Hyphen, gefolgt von Pelletbildung. Prozessfaktoren beeinflussen dieses Wachstum und auch die Produktbildung.

26 IBB - Biotechnologie und Bioprozesstechnik 26  Übersicht über Begasungsmöglichkeiten in Bioreaktoren (1) Oberflächenbegasung ist nur für Sonderfälle geeignet, da der erreichbare k L a Wertzu klein ist. Begasung über dichte oder poröse Membranen, die für Gas aber nicht für Flüssigkeiten permeabel sind, haben den Vorteil der blasenfreien und damit schonenden Sauerstoff- versorgung. Sie kann in situ oder ex situ durchgeführt werden. Tierische Zellen sind oft sensitiv gegen die Scherkräfte, die durch die Koaleszenz von Gasblasen entste- hen. Indirekte Begasung kann im Falle von mammalischen Zellkulturen ebenfalls von Vorteil sein.

27 IBB - Biotechnologie und Bioprozesstechnik 27 Weitere Bioreaktortypen Abbildung. Schematische Darstellungen eines Blasensäulereaktors (linkes Bild) und der Durchmischung in diesem Reaktor unter heterogenen Flussbedingungen (siehe nächste Seite). Blasensäule Zylindrischer Aufbau, Verhältnis von Höhe zu Breite etwa 3 bis 6 Es gibt keine mechanische Durchmischung - die Mischung erfolgt über die mit den Gasblasen aufsteigende Flüssigkeit Begasung über Vorrichtung am Boden (Sinterplatte, Düse, o.ä.) Vorteile sind die relativ geringen Anlagenkosten, das Fehlen beweglicher Teile, und die geringe Schaumbildung

28 Abbildung. Typische Konfigurationen von Airliftreaktoren. Die Separation in Steig- und Fallrohr verbessert die Mischeigenschaften im Vergleich zur Blasensäule.

29 IBB - Biotechnologie und Bioprozesstechnik 29  Vergleichende Diskussion der Reaktortypen  Mischungseffizienz und Massentransport sind in allen drei Typen (STR, Blasensäule, Airlift) im Industriemaßstab ähnlich. Der maximale Massentransport ist im STR am höchsten, weil der Leistungseintrag über den Rührer am stärksten ist.  Im Falle der BS und des AL bricht der Massentransport bei Viskositäten über 0.1 N s m -2 zusammen.  Mechanischer Probleme können im STR im Zusammenhang mit dem Rührermotor auftreten.  Daher gilt als Faustregel:  BS und AL sind für Bioreaktionen mit myzelbildenden Pilzen und in der Herstellung von mikrobiellen Polysacchariden ungeeignet.  Flexibilität hinsichtlich Viskosität und Massentransport wird vor allem durch den STR geliefert.  Die BS ist der billigste Reaktor und wird für Reaktionen im Bereich niedriger Viskositäten und in Volumina von 50 bis 500 m 3 verwendet. Für Volumina von 200 bis m 3 wird der AL eingesetzt, vor allem weil die Möglichkeit lokaler Zugabe von Substrat besteht. Der STR ist in diesem Maßstab ungeeignet, da die Rührerleistung bis zu 1 MeW ansteigen kann.  Bioreaktionen in viskose Medien werden nicht im Maßstab > 500 m 3 betrieben.

30 IBB - Biotechnologie und Bioprozesstechnik 30 Steriltechnik und Sterilisation  Dichtungen für den Rührerschaft (mit Sattdampf sterilisierbare Gleitringdichtungen)  Filtration (adsorptive Tiefenfilter; Absolutfilter mit molekulare Ausschlussgröße; 0.1 µm)  Sterile Zudosierung und Probennahme  Sterilisation des Bioreaktors  Sattdampf statt trockener Hitze  Abtötungseffekt als Funktion der Inkubationszeit und der Temperatur

31 IBB - Biotechnologie und Bioprozesstechnik 31  Aufheizen des flüssigen Mediums auf Sterilisationstemperatur (etwa 120°C)  Direkte Injektion von Sattdampf ins Medium  Verdünnung (10-20%)  Qualität des Dampfes (Kontamination durch Metallionen oder organische Substanzen)  Indirekter Wärmetransfer über Kühlsystem des Reaktors  Sterilisation erfolgt in drei Phasen, die in einem Temperatur- Zeit-Profil dargestellt werden: Aufheizen, Haltezeit (t hd ) bei 120 °C, Abkühlen.  Die Sterilisationführt zur Reduktion der Anzahl der lebenden Zellen vor der Inaktivierung (N 0 ).  Unter der Annahme, dass die Zellen nur während t hd inaktiviert werden, ergibt sich die Frage, wie lange t hd sein soll. Sterilisation mit Sattdampf

32 IBB - Biotechnologie und Bioprozesstechnik 32 Abbildung: Verschiedene konstruktionstechnische Lösungen, um Wärmetransfer in Bioreaktoren effektiv zu bewerkstelligen. Links: Ummantelung; Mitte: Kühlschlangen; Rechts: Kühlschlangen, die auch als Prellwände fungieren.

33 IBB - Biotechnologie und Bioprozesstechnik 33 Abbildung: Zeit-Temperatur-Profil für eine typische Dampfsterilisation (a) und Abtötung der lebenden Zellen im Bioreaktor als Funktion der Zeit (b). Die Inaktivierung der Zellen kann häufig als Reaktion 1.Ordnung beschrieben werden. Das heißt, die Abnahme von N über die Zeit erfolgt exponenziell. In der t hd gilt: ln (N 1 /N 2 ) = k d t hd k d ist eine Inaktivierungskonstante (h -1 ), die Organismen spezifisch ist und von der Temperatur abhängt. k d = A exp (-E d /RT) wobei A ein Arrhenius Faktor, E d die Aktivierungsenergie für den Zelltod, R die Gaskonstante und T die Temperatur in K ist. t hd = ln (N 1 /N 2 ) / k d N 1 ≥ 10 3 ; N 2 ≤ 10 -3

34 IBB - Biotechnologie und Bioprozesstechnik 34  Vermeidung von Nebenreaktion (z.B. “Bräunung”) (Abb. 5.8)  Kenntnis der Kinetik der Inaktivierung von hitzeresistenten Organismen bzw. Sporen (z.B. Bacillus sp.). (Abb. 11E9.1)  In Suspensionen, wenn z.B. das Substrat unlöslich ist, hängt Wärmetransfer stark von der Partikelgröße ab ( 1µm - 1µs; 1cm -100 s).  N ist direkt vom Maßstab abhängig. Sterilisation von größeren Reaktoren schwieriger (t hd länger; Energiekosten bedeutend).

35 IBB - Biotechnologie und Bioprozesstechnik 35 Bioprozesskinetik Abbildung: Charakterisierung des mikrobiellen Wachstums anhand einer Darstellung des Zeitverlaufs (oben) sowie der spezifischen Wachstumsraten in den einzelnen Phasen (unten). Wie lässt sich das mikrobielle Wachstum und damit verbunden, Substratverbrauch und Produktbildung formalkinetisch beschreiben? Was sind typische Werte für die maximale Wachstumsrate von Hefen und Bakterien, und in welchem Größenordnungsbereich liegen die Monod Konstanten? Wie lässt sich aus dem Wert der Wachstumsrate die Verdopplungszeit eines Organismus berechnen? Wie lässt sich die Zeitdauer des Batches berechnen, wenn Sie die Anfangs- und Endkonzentration an Biomasse vorgeben?

36 IBB - Biotechnologie und Bioprozesstechnik 36 Voraussetzungen für experimentelle Studien zur Kinetik als physiologischer Eigenschaft von Mikroorganismen Identifizierung relevanter Zustandsvariablen aus den Kulturparametern Vereinfachung Eliminierung von physikalischen Effekten (Massentransport) Abbildung: Wechselwirkungen und mögliche Beeinflussungen zwischen dem biotechnologischen Produktionsystem (Zellpopulation) und der prozesstechnischen Umgebung (Medium, Bioreaktor). Eine typische Frage betrifft die Konzentration des limitierenden Substrates (C-Quelle, O 2, etc.)

37 IBB - Biotechnologie und Bioprozesstechnik 37 Eliminierung von Massentransporteffekten Abbildung: Darstellung von drei Rührtankbioreaktoren zur Erklärung der Begriffe „Transportlimitierung“ und „Pseudohomogenität“. a)Fall einer homogenen Lösung ohne Grenzflächen (z.B. flüssig/fest oder gasförmig/flüssig); Stofftransport (r TR ) erfolgt in der Regel durch molekulare Diffusion und ist zumeist viel schneller als chemische Reaktionen (r Rk ). Zur Ermittlung kinetischer Gesetzmäßigkeiten muss gelten, dass r Rk ≤ 0,1 r TR. Ein mögliches Beispiel wären Transformationen mit löslichen Enzymen. b)Pseudohomogener Fall, in dem zwar reale Grenzflächen vorliegen (OTR, Sauerstofftransport von der Gas- in die Flüssigphase; Versorgung von suspendierten mikrobiellen Flocken mit Substrat), jedoch das Kriterium r Rk ≤ 0,1 r TR nach wie vor erfüllt wird. c) Fall eines heterogenen Systems, wobei r Rk ≥ 0,1 r TR.

38 Abbildung. Eliminierung von Massentransporteffekten (2) - Mischzeitkonzept für Rührkesselrektoren. Experiment zur Charakterisierung des Mischverhaltens in einem Bioreaktor. Ein Marker (Salzlösung, Farbstoff,...) wird in den Reaktor injiziert und die Misschung über Leitfähigkeit oder spektrophotometrische Detektion on-line mit einer Elektrode gemessen. Das Bild zeigt einen typischen Verlauf, aus dem die Zirkulationszeit (t c ) und die Mischzeit (t m ) ermittelt werden. t m wird durch die definierte Mischgüte (z.B. 90% wie im Bild) festgelegt. t c ist eine Funktion des Macromixing und wird durch stärkeres Rühren erniedrigt. Beachten Sie: t m ≤ 0,1 t Rk. Ein idealer Rührkessel ist vollständig (Mischgüte: 100%) und unendlich schnell vermischt.

39 IBB - Biotechnologie und Bioprozesstechnik 39 Grundbegriffe der Monod Kinetik Biologisches Wachstum in einer autokatalytischen Reaktion r X = dx/dt = µ x mit x der Konzentration an Zellen (g/L), X der Masse an Zellen (g), r X der Wachstumsgeschwindigkeit (g/(L h)) sowie einem Proportionalitätsfaktor µ (1/h), der als spezifische Wachstumsrate bezeichnet wird. µ = r X /x Für die Situation von nur einem limitierenden Substrat formulierte Monod: µ = µ max s/(K s + s) mit µ max der maximalen spezifische Wachstumsrate (1/h), s der Substratkonzen- tration (g/L) sowie K s der Sättigungskonstante für s. Den Ertragskoeffizienten Y XS kann man formulieren als: Y XS = r X /r S (oder vereinfacht: =  x/  s) Typische Werte für µ max sind mit Glucose als C-Quelle (Saccharomyces: /h; E. coli: 2 1/h); für K s von Glucose (Saccharomyces: 25 mg/L; E. coli: 4 mg/L; Aspergillus: 5 mg/L) und O 2 (etwa 0,05 mg/L)

40 IBB - Biotechnologie und Bioprozesstechnik 40 Abbildung: Vergleich von zwei Monod-Kinetiken mit unterschiedlichem K s Wert (relativ niedrig: oben; relativ hoch: unten). Bezüglich der Substratkonzentration s wird unter sättigenden Bedingungen (s ≈ 10 K s ) eine Reaktion nullter Ordnung erreicht. r x = dx/dt = (µ max x) s 0 wobei: s 0 = 1 Liegt s deutlich unter K s, werden Bedingungen einer Reaktion erster Ordnung erreicht. r x = dx/dt = (µ max x/K s ) s 1 wobei: s 1 = s Überlegungen zum Satzverfahren (Batch) Reaktor wird befüllt und inokuliert. Danach ändern sich mit fortschreitendem Wachs- tum die Konzentrationen (C i ) aller Nährstoffe, der Zellen und der Produkte mit der Zeit. Aus der Massenilanz:  (VC i )/  t ≈ d(VC i )/dt = V r i

41 IBB - Biotechnologie und Bioprozesstechnik 41 Überlegungen zum Satzverfahren (Batch) (2) Aus der Konzentrationsbilanz:  C i /  t ≈ dC i /dt = r i Unter Verwendung der Monod-Kinetik: Biomasse: r X = dx/dt = µ x = µ max x s/(K s + s) Substrat: r s = ds/dt = q s x =  (µ/Y XS ) x = - x [µ max s/(K s + s)]/Y XS Oft gilt, da K s einen kleinen Wert hat, dass s/(K s + s) ≈ 1. Das heißt in weiterer Folge: r X = dx/dt ≈ µ max x. Nach Variablenseparation und Integration erhält man: ln(x) - ln(x 0 ) = ln (x/x 0 ) = µ max (t - t 0 ), oder x = x 0 e µmax (t - t 0 ) mit t der Zeit und dem Index 0 für t = 0. Wachstum (und Substratverbrauch) erfolgen exponenziell. Wenn s ≈ K s stimmt die Näherung von s/(K s + s) ≈ 1 nicht mehr. Es folgt ein Übergang von exponenzieller Phase in eine Verzögerungsphase. Minimale Verdopplungszeit t d : 2 x 0 = x 0 e µmax (t d - 0) woraus folgt: t d = ln(2)/µ max Minimale Dauer des Batches t B = [ln(x 0 +  x) - ln(x 0 )]/µ max

42 IBB - Biotechnologie und Bioprozesstechnik 42 Überlegungen zum Satzverfahren (Batch) (3) Minimale Dauer des Batches t B = [ln(x 0 +  x) - ln(x 0 )]/µ max Mit der Annahme, dass x 0 sehr viel kleiner als x ist, und mit  x = s 0 Y XS erhält man: t B = [ln(s 0 Y XS ) - ln(x 0 )]/µ max Sauerstoff kann als limitierendes Substrat auftreten Sauerstoff ist in wässrigen Medien nur schlecht löslich. Wie kann der Mikroorganismus totzdem ausreichend mit Sauerstoff versorgt werden, um das Wachstum optimal zu unterstützen? Begasung mit Luft oder reinem Sauerstoff ist nötig. Y XO2 = r X / r O2

43 IBB - Biotechnologie und Bioprozesstechnik 43  Sauerstofftransportrate OTR = k L a (O 2 * - O 2 )  k L ist der Massentransportkoeffizient der Flüssigphase (ms -1 ); a ist die Gas-Flüssig Austauschfläche pro Volumseinheit (m 2 m -3 ); O 2 * ist die Gleichgewichtskonzentration von Sauerstoff, und O 2 ist die aktuelle Konzentration.  OTR kann verbessert werden durch:  Erhöhung von O 2 * (Reinsauerstoff statt Luft; Druckerhöhung)  Erhöhung des k L a Wertes (Bioreaktortechnologie; s -1 )  Größe und Verweilzeit der Gasblasen (Art der Begasungseinheit; Rührer und Rührspitzengeschwindigkeit)  Leistungseintrag (Art und Geometrie des Rührers; Rührerdrehzahl bzw. Rührspitzengeschwindigkeit)  Turbulenz (Rührer; Strombrecher)  Begasungsrate

44 IBB - Biotechnologie und Bioprozesstechnik 44 Wechselwirkung zwischen biologischen und prozesstechnischen Faktoren Einflussfaktoren des Mediums pH, T, mehr als 1 limitierendes Substrat, chemische Reaktionen, rheologische Eigen- schaften, Grenzflächen, Inhomogenitäten) der Zellen Operative Rahmenbe- dingungen für den Betrieb eines Bioreak- tors

45 IBB - Biotechnologie und Bioprozesstechnik 45 Mess- und Regeltechnik in Bioreaktoren Abbildung. Messparameter in Bioreaktoren. Kontrolliert werden zumeist physikalische und chemische Parameter. Biologische Parameter wie die Biomassekonzentration lassen sich im Regelfall nur indirekt kontrollieren, wofür eine quantitative Korrelation zwischen physikalischen / chemischen Parametern und der biologischen Größe hergestellt werden muss. Es kann sich dabei um ein mathematisches Modell handeln (z.B. Monod Kinetik) oder empirische Korrelationen.

46 IBB - Biotechnologie und Bioprozesstechnik 46 Aufarbeitung  Sedimentation, Flockulierung, Flotation oder Zentrifugation von Zellen (Abb. A1)  Filtration von Zellen oder Enzymen (Abb. A2)  Mechanischer Zellaufschluss (Abb. A3)  Weitere Reinigungsverfahren (bis zu 90% der Produktionskosten)  hochentwickelte Methoden auf Basis von biologischer Affinität verfügbar  Kosten meist prohibitiv (klassische Chromatographie)  Kontinuierliche Aufarbeitung im Prozessmaßstab (Abb. A4)

47 IBB - Biotechnologie und Bioprozesstechnik 47 Abbildung A1: Darstellung von 3 technologisch genutzten Typen von Zentrifugen. Ein künstlich verstärktes Schwerefeld (≥ 5000 x g) ist bei vielen Zellen nötig, um brauchbare Absetzgeschwindigkeiten (im Vergleich zur Sedimentation) zu erzielen. Im Idealfall wird ein pastöses Produkt erzeugt. Wesentlich ist neben der Dichte der Zellen, deren Radius (bei Annahme von Kugelform). Zentrifugenbauarten Röhren (links) Teller (mitte) Mehrkammer (rechts)

48 IBB - Biotechnologie und Bioprozesstechnik 48  Flockulation  Bildung von Zellaggregaten durch Zusatz von Flockulationsmitteln (geladene Polymere wie Polyethylenimin oder Acrylamid / Acrylat, mehrwertige Kationen, quarternäre Ammoniumverbindungen,...)  Neutralisation der negativ geladenen Gruppen an der Zelloberfläche von Mikroorganismen  Gute Sedimentation der Flocken ist wichtig  Flotation  Anhaftung der Zellen an Gasblasen  Zugabe von Oberflächen aktiven Substanzen (“Schäumer”) wie kurzkettige Polyethylenglykole oder langkettige Alkohole

49 IBB - Biotechnologie und Bioprozesstechnik 49  Filtration von Zellen  Abtrennung von festen Teilchen mit einem Filterhilfsmittel  Kuchen- oder Oberflächenfiltration  Sieb- oder Membranfiltration (Größenausschluss)  Tiefen- oder Bettfiltration (adsorptive Wechselwirkungen) Oberflächenfiltration Träger, der von Filtertuch bedeckt ist Während der Filtration bildet sich der Filterkuchen allmählich, und der Flusswiderstand steigt damit stetig. Bleibt der angelegte Druck konstant, sinkt die Durchflussrate. Zellen stellen einen kompressiblen Filterkuchen dar, und es muss ein Kompromiss zwischen Durchlässigkeit (geringer Druck) und Kuchenentwässerung gefunden werden (hoher Druck).

50 IBB - Biotechnologie und Bioprozesstechnik 50  Zellaufschluss  Chemische Methoden (Alkalibehandlung; Detergenzien wie SDS oder Cetyl (C16) Trimethylammoniumbromid; Enzyme wie Lysozym; Lyse durch Phagen oder Antibiotika wie Penicillin oder CephalosporinC)  Osmotischer Schock (Einfrieren, Auftauen) und Trocknung (Gefrier-, Sprüh-, Lösungsmittel)  Mechanische Verfahren  Scherkräfte in Lösung (Ultraschall, Rotor-Stator-Mischer - mechanische Rührung; Hochdruckhomogenisator - Druck; bar)  Scherkräfte in Festsubstanz (Kugelmühle - Vermahlen; Mörser und Pistill - Vermahlen; X-Press - Druck)  Für größeren Maßstab sind der Hochdruckhomogenisator und die Kugelmühle gut geeignet.  Kombinationen der Aufschlussmethoden sind möglich und sinnvoll.

51 IBB - Biotechnologie und Bioprozesstechnik 51  Zellaufschluss Eine technische Version des Hochdruckhomogenisators ist der Manton-Gaulin Homogenisator. Die Menge an freigesetztem intrazellulären Produkt ist proportional dem angelegten Druck der Anzahl der Passagen durch den Homogenisator und ist temperaturabhängig. Kugelmühlen unterscheiden sich in den Geometrien der Rührscheiben und vor allem in den verwendeten Mahlkugeln (meist aus Glas): für Hefe (0,75 - 1,0 mm) für Bacillus sp. (0,50 - 0,75 mm) für Brevibact. sp. (0,25 - 0,50 mm)

52 IBB - Biotechnologie und Bioprozesstechnik 52 Abbildung: Die Prokaryonten (Eubakterien, Archebakterien) unterscheiden sich hinsichtlich des Aufbaus und der Stabilität ihrer Zellwände. a) Archaea; b) Gram-positive und c) Gram-negative Eubakterien.

53 IBB - Biotechnologie und Bioprozesstechnik 53 Kontinuierliche Aufarbeitung Weitere Aufarbeitungsschritte für technische Enzyme beinhalten vor allem: Fällung und Membranfiltration Einfache chromatographische Verfahren Extraktion und eventuell Trocknung

54 IBB - Biotechnologie und Bioprozesstechnik 54 CAPTURE precipitation extraction ionexchange, HIC INTERMEDIATE various chromato- praphic proc. POLISHING Affinity methods High-resolution chromatography Resolution increases Capacity increases Allgemeines Schema für die Proteinaufarbeitung Technische Enzyme und Proteine Therapeutische Enzyme und Proteine

55 IBB - Biotechnologie und Bioprozesstechnik 55 Technische Enzyme  Einsatzbereiche in der Technologie  Hauptsächlich Hydrolasen (Enzymklasse 3)  Spaltung von Kohlenhydraten, Proteinen, Fetten  einfache und technisch wichtige Reaktionen  keine Kofaktoren  stabil  “Other”: Analytik und Sensoren, Medizin, Biokatalyse und Feinchemikalien  Keine “Reinproteine”

56 IBB - Biotechnologie und Bioprozesstechnik 56 Industrielles Beispiel  Resolution von Aminosäureracematen (Gemisch der D,L-Form nach chemischer Synthese) durch Acylierung (der Aminogruppe) und anschließende selektive enzymatische Deacylierung mit dem Enzym L-Aminosäureacylase  Anwendungen für Lebens- und Futtermittel bzw. für medizinische und kosmetische Zwecke. Abbildung: Konzept der enzymatischen Resolution.

57 IBB - Biotechnologie und Bioprozesstechnik 57 Industrielles Beispiel Abbildung: Prozesstechnische Realisierung der Resolution von racemischen Acylaminosäuren. Kernelement ist der immobilisierte Enzymreaktor, im Design eines Festbettes.

58 IBB - Biotechnologie und Bioprozesstechnik 58 Industrielles Beispiel Abbildung: Darstellung verschiedener Methoden der Enzymimmobilisierung (Rückhaltung). Transport zum und vom Enzym kann durch Diffusion (Konzentrationsgradient) oder Konvektion (Druckdifferenz) erfolgen.

59 IBB - Biotechnologie und Bioprozesstechnik 59 Industrielles Beispiel Abbildung: Reaktorkonfigurationen für enzymkatalysierte Prozesse. Die gezeichneten Membranen in Bild (b), (e) und (f) besitzen Poren, die für Proteine impermeabel sind (Ultrafiltrationsmembranen). Bilder (c) und (d) zeigen Festbett- und Wirbelschichtreaktoren.
