1 29.04.2014Seite 1 Analyse von Ablaufdiagrammen

2 29.04.2014Seite 2 Ziele: Sie können ein Ablaufdiagramm in einer Tabellenform darstellen Sie können die Lebendigkeit eines Graphen erklären Sie können die Ursache der Fehlermeldung Ihr Graph ist überdeckbar erklären und das Ablaufdiagramm korrigieren.

3 29.04.2014Seite 3 Analyse von Ablaufdiagrammen Formalisierung in Tabelle Komponenten Konflikte Lebendigkeit Dead-Lock Sicherheit und Ueberdeckbarkeit

4 29.04.2014Seite 4 Beispiel: Alarmierung mit Selbsthaltung

5 29.04.2014Seite 5 Formalisierung Schritte numerieren Transitionen numerieren Tabelle erstellen mit Schritte als Zeilen und Transitionen als Spalten

6 29.04.2014Seite 6 Tabelle ausfüllen Für jede Transition angeben, um wieviel sich die Anzahl Markierungen in den Schritten ändert, wenn Transition schaltet. Zahl in der entsprechenden Zeile eintragen.

7 29.04.2014Seite 7

8 29.04.2014Seite 8 Komponenten Wieviele Marken in einem Ablaufdiagramm? Können Ablaufdiagramme aufgeteilt werden? Was ist der Zustand eines Ablaufdiagramms?

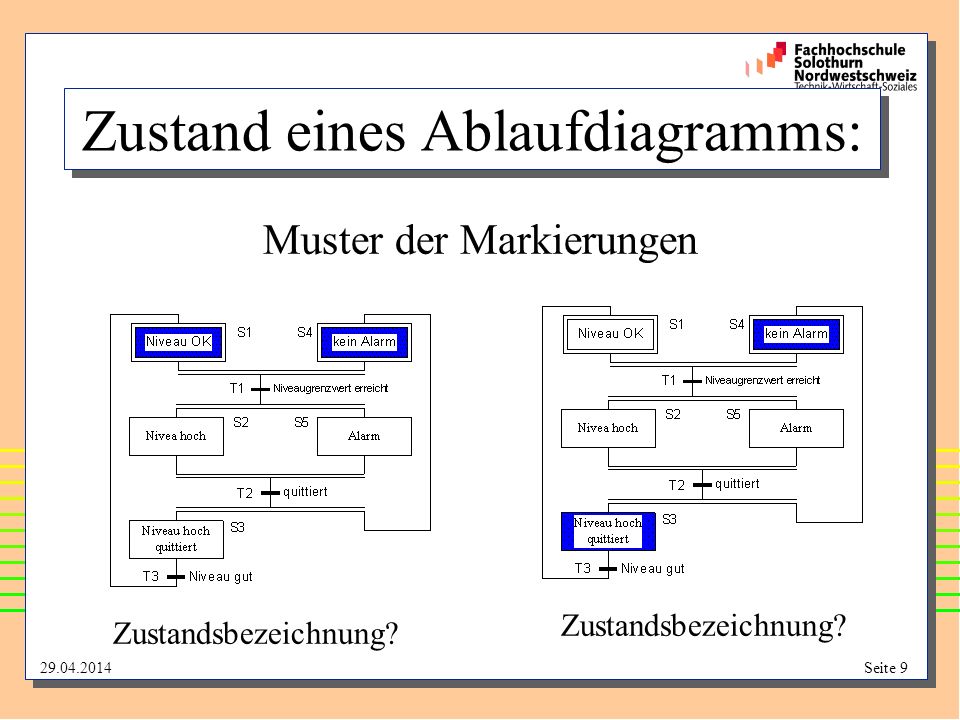

9 29.04.2014Seite 9 Zustand eines Ablaufdiagramms: Muster der Markierungen Zustandsbezeichnung?

10 29.04.2014Seite 10 Ein Ablaufdiagramm mit immer nur einer Markierung ist ein Zustandsautomat Einzige Markierung gibt den Zustand des Systems an Zustandsnamen = Schrittnamen

11 29.04.2014Seite 11 Aufteilung eines Ablaufdiagramms in Komponenten (Zustandsautomaten)

12 29.04.2014Seite 12 Eigenschaften von Komponenten:

13 29.04.2014Seite 13 Wieso Aufteilung in Komponenten Erstellung von Objekten/Modulen Oft in anderen Einheiten realisiert: Steuerung (Verriegelung) Leitgerät (Alarmierung)

14 29.04.2014Seite 14 Rückwärtskonflikt

15 29.04.2014Seite 15 Beispiel

16 29.04.2014Seite 16 Lösung des Konflikts

17 29.04.2014Seite 17 Vorwärtskonflikt

18 29.04.2014Seite 18 Lebendigkeit Eine beliebige, sinnvolle Anfangsmarkierung kann nach Schalten aller Transitionen (mindestens 1 mal) wieder erreicht werden.

19 29.04.2014Seite 19 Beispiel

20 29.04.2014Seite 20 Dead-Lock: Ablauf bleibt stehen und kann nicht mehr weiter gehen

21 29.04.2014Seite 21 Beispiel:

22 29.04.2014Seite 22 Beschränktheit und Sicherheit Beschränkt: maximale Anzahl Markierungen pro Schritt ist beschränkt Sicher: maximale Anzahl Markierungen pro Schritt ist gleich 1 Wieso wesentlich?

23 29.04.2014Seite 23 Ueberdeckbarkeit Ueberdeckt Weil: Markierungen verschieden Jeder markierte Schritt rechts ist auch links markiert

24 29.04.2014Seite 24 Korrektur:

25 29.04.2014Seite 25 Ueberdeckbarkeit und Sicherheit Ein Ablaufdiagramm ist sicher, wenn es ausgehend von einer sinnvollen Startmarkierung keine sich überdeckenden Markierungen gibt

26 29.04.2014Seite 26 Untersuchung im Erreichbarkeitsgraphen

27 29.04.2014Seite 27 Andere Ablaufdarstellungen Petri-Netz Zustandsautomat

28 29.04.2014Seite 28 Petri-Netz

29 29.04.2014Seite 29 Mealy-Automat

30 29.04.2014Seite 30 Moore-Automat

31 29.04.2014Seite 31 Flow-Chart

32 29.04.2014Seite 32 Flowchart- Programmierung

33 29.04.2014Seite 33 Das beste Engineeringtool? Assembler C C++ IEC61131-3 Flowchart Labview

34 29.04.2014Seite 34 Kriterien: Intuitiv selbstdokumentierend effizient zu programmieren effizient zu warten effizient in der Ausführung

35 29.04.2014Seite 35 Lösung von Steeplechase: Flowchart

36 29.04.2014Seite 36 Flowchart-Elemente: Verzweigung

37 29.04.2014Seite 37 Flowchart-Elemente: kontinuierliche Durchführung einer Aktion

38 29.04.2014Seite 38 Flowchart-Elemente: parallele Aktionen:

39 29.04.2014Seite 39 Flowchart-Elemente: spezielle Aktionen Diagnostische Verzweigungen spezielle Funktionen mit Input/Output an der Stelle des Aufrufs

40 29.04.2014Seite 40 Vergleich

41 29.04.2014Seite 41 Anwendung Informatik: verteilte Systeme Kommunikationstechnik
