1 Kap 4-1OHO Kap. 4.2 Das Orbix CORBA-System Kurzer überblick zu der CORBA-Implementierung Orbix •Unser Fahrplan: •IDL Verwendungsbeispiel •Zoom-In: CORBA Kommunikationsmechanismus •Orbix Systemübersicht •Naming Service, IORs •VBS-Szenario mit Transaktionsservice, persistenten Objekten...

2 Kap 4-2OHO IDL Beispiel // naming service constants const string OHOContextName = "OhO_ss2000"; module Bank { typedef long AccountID; interface Account { readonly attribute AccountID number; // account id readonly attribute float balance; // amount of money in account // thrown if not enough money on account to withdraw exception InsufficientFunds {}; // public methods to modify an account void Deposit ( in float amount ); void Withdraw ( in float amount ) raises (InsufficientFunds); }; Interfaces - Attribute - Operationen - Exceptions TypeDefs, Konstanten...

3 Kap 4-3OHO Verwendung des IDL Compilers IDL Bank.idl idl -B Bank.idl C++ Header Bank.hh C++ Stubs BankC.cpp C++ Skeletons BankS.cpp C++ Source Client.cpp C++ Compiler FinanceClient C++ Source AccountImpl.cpp C++ Compiler AccountServer Orbix DLL

4 Kap 4-4OHO account->balance() Client Object Request Broker CORBA Kommunikationsmechanismus (1) Proxy-Objekt

5 Kap 4-5OHO Auszug aus den Account-Stubs CORBA::Float Account::balance ( ) { CORBA::Environment IT_env; CORBA::Request IT_r (this,_get_balance",IT_env,1,0); IT_r.invoke (CORBA::Flags(0),IT_env); if ( !IT_r.isException (IT_env) ) { CORBA::Float IT_result; IT_r >> IT_result; IT_r.checkEnv (IT_env); return IT_result; } else … }

6 Kap 4-6OHO Proxy-Objekt account->balance() Client Object Request Broker CORBA Kommunikationsmechanismus (2) Objekt-Adapter Request Implementation Repository AccountImpl Server

7 Kap 4-7OHO Auszug aus den Account-Skeletons Account_dispatch::dispatch ( CORBA::Request & IT_r, void * IT_pp ) { const char *IT_s = IT_r.getOperation (); if ( !strcmp(IT_s,_get_balance") ) { CORBA::Float IT_result; CORBA::Environment IT_env (IT_r); IT_result = ((Bank::Account *)IT_pp) -> balance ( IT_env ); IT_r << IT_result;... }

8 Kap 4-8OHO AccountImpl Server Proxy-Objekt Objekt-Skelett account->balance() Client Object Request Broker CORBA Kommunikationsmechanismus (3) Account Request

9 Kap 4-9OHO Account-Server Implementierung CORBA::Float AccountImpl::balance ( CORBA::Environment & ) { cout << AccountImpl::balance() called" << endl; return this->my_balance; }

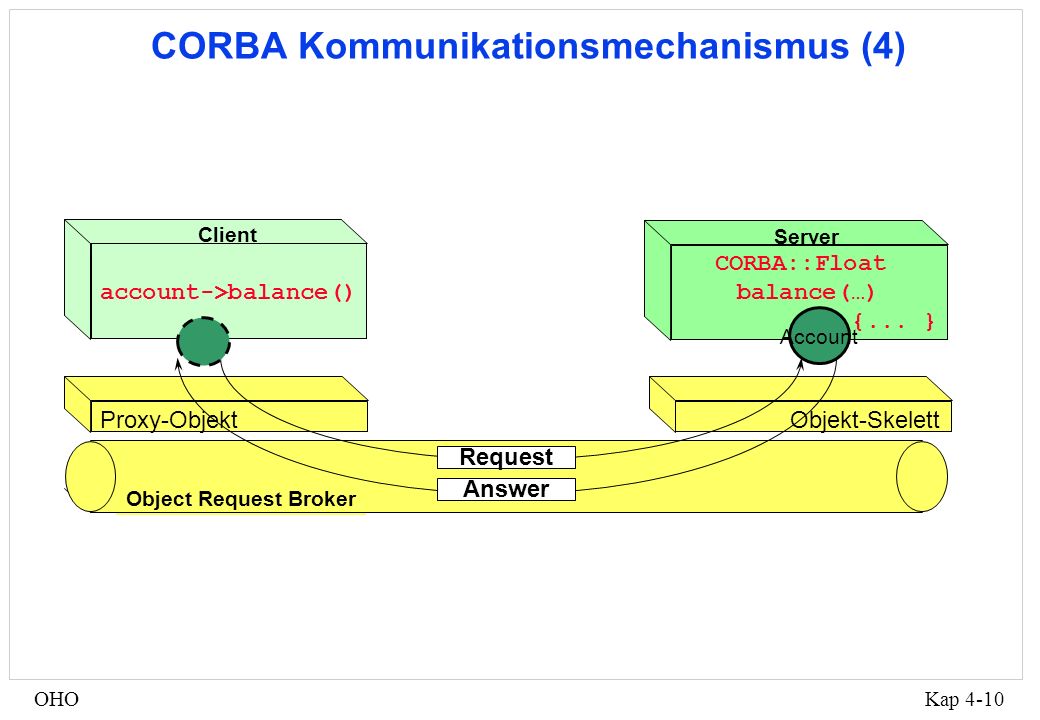

10 Kap 4-10OHO CORBA::Float balance(…) {... } Server Proxy-Objekt Objekt-Skelett account->balance() Client Object Request Broker CORBA Kommunikationsmechanismus (4) Account Request Answer

11 Kap 4-11OHO Komplett-Anatomie eines ORBs Client IDL Stubs: statisch, d.h. alle Operationen sind zur Compilezeit bekannt. Dynamic Invocation Interface (DII) findet Objekte und Schnittstellen zur Laufzeit und konstruiert den Aufruf dynamisch, unter Verwendung des Interface Repository (für interpretierende Werkzeuge, wie Query Browser) Server Object Adapter interpretiert Objektreferenzen, bildet diese auf Objektimplementierungen ab und ruft Methodenimplementierungen auf, statisch via IDL Skeletons oder dynamisch über Dynamic IDL Skeletons als Grundlage für die Implementierung der Anwendungslogik ORB Interface Objekt-ImplementationClient IDL Skeleton IDL Stubs Object Adapter Object Request Broker Dynamic Skeleton Dynamic Invocation Interface Repository Implemen- tation Repository

12 Kap 4-12OHO Was ist nun in Orbix der ORB? •Der ORB in Orbix besteht aus mehreren Komponenten: •Orbix Link-Library Wird sowohl dem Client-, als auch Server hinzugelinkt. Basisfähigkeit zum Austausch von CORBA::Requests, enthält ORB-Interface und Objekt-Adapter der vorherigen Folie. •Orbix Daemon orbixd Orbix-Vermittlung: Lokalisiert CORBA-Objekte, leitet Requests entweder zu anderen Rechnern weiter oder startet lokal eine Implementierung, dann LOCATION_FORWARD Mechanismus. Client kommuniziert danach direkt mit CORBA-Server. •Konfigurationsdateien Wo liegen die Repositories? Welches ist der Default-orbixd?... •Weitere Link-Libraries für IFR und DII •Weitere Bestandteile des Orbix-Systems: •Verwaltungsprogramme für die Repositories, Includes, Doku

13 Kap 4-13OHO VBS-Szenario - übersicht Finance STUD Zürich LondonBasel Client Account STUD2 Account Naming Service Transaction Service

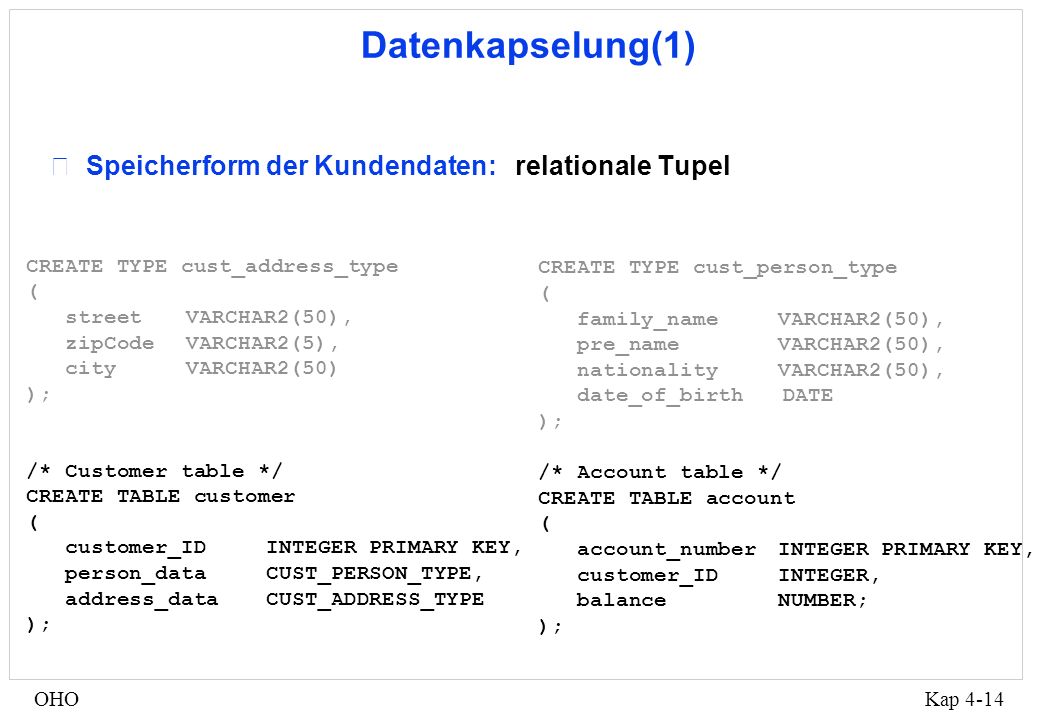

14 Kap 4-14OHO Datenkapselung(1) •Speicherform der Kundendaten: relationale Tupel CREATE TYPE cust_address_type ( streetVARCHAR2(50), zipCodeVARCHAR2(5), cityVARCHAR2(50) ); /* Customer table */ CREATE TABLE customer ( customer_IDINTEGER PRIMARY KEY, person_dataCUST_PERSON_TYPE, address_dataCUST_ADDRESS_TYPE ); CREATE TYPE cust_person_type ( family_nameVARCHAR2(50), pre_name VARCHAR2(50), nationalityVARCHAR2(50), date_of_birth DATE ); /* Account table */ CREATE TABLE account ( account_numberINTEGER PRIMARY KEY, customer_IDINTEGER, balance NUMBER; );

15 Kap 4-15OHO Datenkapselung (2) •Repräsentation der Kundendaten: feingranulare CORBA-Objekte enum Nation { UNKNOWN, CH, D, F, GB, IR, NL }; struct Address { string street; string zipcode; string city; }; interface Customer { readonly attribute string name; readonly attribute string firstname; readonly attribute Nation nationality; readonly attribute string birthdate; readonly attribute Address addr; readonly attribute Account account; }; interface Account { readonly attribute AccountID number; readonly attribute float balance; void Deposit ( in float amount ); void Withdraw ( in float amount ) raises (InsufficientFunds); };

16 Kap 4-16OHO VBS Szenario: Datenzugriff auf Kundendaten STUD Zürich LondonBasel Client STUD2 Naming Service 1. VBS = NamingService->resolve(...) Finance 2. VBS->Transfer(…)

17 Kap 4-17OHO Aktivierung von CORBA Objekten •Das Münchhausen Problem von CORBA: Wie ziehe ich mich selbst an den Haaren aus dem Sumpf? •Bei CORBA: Woher bekommt man die erste Objektreferenz? •Möglichkeiten: •ORB::resolve_initial_reference() Standardisiert für wenige zentrale Dienste wie NamingService. •ORB::string_to_object() Wandelt stringified IOR in ein Objektreferenz zurück. Problem: Wer nennt uns vorher den String? •NamingService::resolve() NamingService bietet Mapping von Strings auf OIDs. Again: Eintrag muss bereits vorhanden sein… • ::_bind() Orbix-proprietärer Weg über Orb-Konfiguration, siehe Übung.

18 Kap 4-18OHO CORBA IORs (Inter-ORB-References) roehm@dblab5:7 > catns OhO_ss2000.OTS IOR:0001004a0000002b49444c3a436f735472616e73616374696f6e732f5472616e7361637 4696f6e466163746f72793a312e30007300000001000000000000007d000100000000000f64 626c6162352e6574687a2e63680000062200000000005d3a5c64626c6162352e6574687a2e6 3683a436f735472616e73616374696f6e735f5472616e73616374696f6e466163746f72793a 303a3a49523a436f735472616e73616374696f6e735f5472616e73616374696f6e466163746 f727900 IOR V 1.74 { type_id : IDL:CosTransactions/TransactionFactory:1.0 profiles : { tag : TAG_INTERNET_IIOP data : ProfileBody of length 125 { iiop_version: 1.0 host : dblab5.ethz.ch port : 6 object_key : :\dblab5.ethz.ch:CosTransactions_TransactionFactory:0 ::IR:CosTransactions_TransactionFactory } } }

19 Kap 4-19OHO Code-Beispiel Bank::Finance::Transfer() void FinanceImpl::Transfer( Bank::AccountID a1,Bank::AccountID a2, float amount, CORBA::Environment &env ) { try { tx = OTS->create(1000); source = Bank::Account::_bind(1001@STUD:Bank_Account_OHO7); destin = Bank::Account::_bind(1004@STUD:Bank_Account_OHO7"); source->Withdraw(amount, env); destin->Deposit(amount, env); tx->commit(); } catch (...) { tx->rollback(); throw Bank::Finance::TransferFailed(); }

20 Kap 4-20OHO VBS Szenario: Finance-Dienst in voller Aktion STUDSTUD2 Transaction Service 1. create() Client Finance VBS->Transfer(1001,1004, 4711) Account 2. a1 = Account::_bind(…) 3. a1->Withdraw(4711) Account 5. A2 = Account::_bind(...) 6. a2->Deposit(4711) Naming Service 4. register() 7.
