1 Entwurf, unverbindlicher Vorabzug !
Validierung des CFD Programms Phoenics 2008 zur Bestimmung des Winddruckes an Gebäuden Dipl.-Ing. Frank Zimmermann, Heilbronn, D und Dipl.-Ing. Frank Kanters, Heerlen, NL Entwurf, unverbindlicher Vorabzug ! Vorwort Einleitung Randbedingungen Schlanker Turm 4.1 Windkanalmessungen 4.2 CFD Berechnungen 4.3 Vergleich zu DIN Würfelförmigen Gebäude 5.1 Windkanalmessungen 5.2 CFD Berechnungen 5.3 Vergleich zu DIN Quaderförmiges Gebäude mit H = 0.5 B 6.1 Winkanalmessungen 6.2 CFD Berechnungen 6.3 Vergleich zu DIN Zusammenfassung der Ergebnisse und Schlussfolgerungen Literatur Zimmermann-Becker GmbH Beratende Ingenieure TGA Heilbronn Hamburg Leipzig

2 Zimmermann-Becker GmbH Beratende Ingenieure TGA
Validierung des CFD Programms Phoenics 2008 zur Bestimmung des Winddruckes an Gebäuden Dipl.-Ing. Frank Zimmermann, Heilbronn, D und Dipl.-Ing. Frank Kanters, Heerlen, NL 1.0 Vorwort Die Bestimmung der Windlasten an Gebäuden erfolgt bei einfachem Grundriss (Rechteck) mit ausreichender Sicherheit nach DIN /2005. Dieses Verfahren setzt die Kenntnis der Druckbeiwerte an den Gebäudeoberflächen voraus. Für komplexere Gebäudeformen enthält die DIN jedoch keine Angaben. Da die Windlasten, besonders bei hohen Gebäuden erheblichen Einfluss auf die Dimensionierung der Fassadenelemente haben, ergibt sich oft nur die Bestimmung der Drücke im Windkanal als Alternative. Da die Drücke am Gebäude ganz wesentlich vom Windprofil und der Gebäudeumgebung (umliegende Bebauung etc.) abhängen, entstehen hohe Anforderungen hinsichtlich der Modellierung von Geschwindigkeitsprofil und Turbulenzintensität. Des weiteren entsteht ein nicht unerheblicher Aufwand für das Modell (Nachbildung der umliegenden Bebauung) und nicht zuletzt wegen des Modellmaßstabes eine starke Einschränkung der Anzahl der Messstellen. Bei umliegender Bebauung kann die Versperrung, bei mehr als 5 % im Windkanal, zu falschen Ergebnissen führen. Bei Verwendung eines geeigneten Grenzschichtwindkanals und korrekter Messtechnik muss man bei den Ergebnissen mit einer Modellungenauigkeit von +/- 15 % rechnen [1]. Nachteilig ist die eingeschränkte Zahl der möglichen Messstellen und damit die Unsicherheit in der Druckverteilung. Aufgrund der Entwicklung der CFD und der Hardware in den letzten Jahren ergibt sich zwangsläufig die Frage des Einsatzes der CFD für die Bestimmung von Windlasten. Besonders das Large Eddy Turbulenz- Modell führt in Verbindung mit Mehrprozessor-Rechnern zu sehr guten und mit vertretbarem Aufwand erzielbaren Resultaten. Nachstehend wird mittels Vergleichs von Ergebnissen aus Windkanalversuchen, CFD – Berechnungen, Berechnungen mit dem Programm Phoenics und den Vorgaben der DIN der Nachweis erbracht, dass CFD – Berechnungen mit dem Programm Phoenics 2008 ausreichend genaue Ergebnisse liefern. Diese Berechnungen sind für jede beliebige Gebäudeform möglich. Zimmermann-Becker GmbH Beratende Ingenieure TGA Heilbronn Hamburg Leipzig

3 Zimmermann-Becker GmbH Beratende Ingenieure TGA
Validierung des CFD Programms Phoenics 2008 zur Bestimmung des Winddruckes an Gebäuden Dipl.-Ing. Frank Zimmermann, Heilbronn, D und Dipl.-Ing. Frank Kanters, Heerlen, NL 2. Einleitung Die Durchführung einer Validierung setzt die Kenntnis sicherer Vergleichsdaten möglichst unterschiedlicher kompetenter Quellen voraus. Folgende Quellen wurden für die nachstehenden Untersuchungen Verwendet: 1. NISTIR 6371, United States Department of Commerce, Technology Administration, National Institute of Standards and Technology Erstellt von: Building and Fire Research Laboratory, Gaithersburg, siehe [2]. 2. Numerical Prediction of Wind Loading on Buildings and Structures, The working group for numerical prediction of wind loading on buildings and structures, Subcommitee for wind engineering data unit for structural design, Archtectural Institute of Japan, 1998, siehe [3]. 3. DIN , 03/2005, Einwirkungen auf Tragwerke, Teil 4: Windlasten, siehe [4]. In [2] wird die numerische Bestimmung der Windlasten mittels Large Eddy Turbulenzmodells verglichen mit Windkanalmessungen und weiteren Large Eddy – Berechnungen von Shah und Ferziger [5]. Diese Vergleiche Verwenden zwei Gebäudemodelle, einen Turm mit 10 x 10 x 80 m und einen Kubus mit 30 x 30 x 30 m. Des weiteren wird ein Vergleich mit den Untersuchungen des AIJ – Report, Architectural Institute of Japan, [3] für ein quaderförmiges Gebäude 30 x 30 x 15 m zwischen CFD – Berechnungen und Windkanalmessungen vorgenommen. Die vorstehend genannten Untersuchungen decken mit Ihren 3 Gebäudeformen auch die Einteilung der Gebäude (senkrechte Wände, Flachdach) nach DIN ab. Lediglich das Verhältnis B/H <= 0,25 muss mit dem Verhältnis B/H = 0,5 verglichen werden. Die Abweichungen hierfür sind geringfügig. Zimmermann-Becker GmbH Beratende Ingenieure TGA Heilbronn Hamburg Leipzig

4 Zimmermann-Becker GmbH Beratende Ingenieure TGA
Validierung des CFD Programms Phoenics 2008 zur Bestimmung des Winddruckes an Gebäuden Dipl.-Ing. Frank Zimmermann, Heilbronn, D und Dipl.-Ing. Frank Kanters, Heerlen, NL 2. Einleitung, Forts. Zur Durchführung der Validierung wurden mit dem Programm Phoenics 2008 von CHAM, London folgende Berechnungen ausgeführt: A. Schlanker Turm (Tall Building) 10 x 10 x 80 m 1.1 Berechnung mit vref = constant (uniform Flow) 1.2 Berechnung mit Windprofil (shear Flow), Exponent n = ¼, Rauhigkeit zo = 0,05 m B. Würfelförmiges Gebäude (Cubical Building) 30 x 30 x 30 m C. Quaderförmiges Gebäude (Low Flat Building) 30 x 30 x 15 m In den vorgenannten Untersuchungen [2], [3] wurde beim Einsatz des Windprofils die Geschwindigkeit auf die Gebäudeoberkante bezogen, d. h. vref = v(zmax). Anmerkung: Die vorstehend beschriebene Vorgehensweise war nur notwendig um eine Vergleichbarkeit der Ergebnisse aller Verfahren zu ermöglichen. Bei der normalen Vorgehensweise werden vom CFD – Programm die Winddrücke und ihre Verteilung auf Zimmermann-Becker GmbH Beratende Ingenieure TGA Heilbronn Hamburg Leipzig

5 Zimmermann-Becker GmbH Beratende Ingenieure TGA
Validierung des CFD Programms Phoenics 2008 zur Bestimmung des Winddruckes an Gebäuden Dipl.-Ing. Frank Zimmermann, Heilbronn, D und Dipl.-Ing. Frank Kanters, Heerlen, NL 2. Einleitung, Forts. der Gebäudeoberfläche unmittelbar berechnet und angezeigt. Dabei ist der Umweg über Druckbeiwerte Überflüssig. Dieser Umweg ist nur für das Handverfahren nach DIN erforderlich. Die Ermittlung der Drücke mittels CFD kann z. B. für ein Gebäude in der Geländekategorie IV auf zwei verschiedenen Wegen erfolgen: A Simulation mit dem vollständigen Geländemodell, d. h. Eingabe des Gebäudes und der umliegenden Bebauung im 3D – Modell, mit ausreichend großem Modellraum z.B. 400 x 400 x 180 m, bei einem Gebäude mit 100 m Höhe und mit Windprofil der Geländekategorie II. oder B Eingabe des Gebäudes mit ebenem Gelände, dabei kann der Modellraum kleiner gewählt werden (Versperrung beachten), die Berechnung muss dann mit dem Windprofil für die Geländekategorie IV, nach DIN erfolgen, wobei die Turbulenz vorgegeben wird. Die Berechnung der bodennahen Turbulenzen aufgrund der Modellierung der Umgebung nach A ist immer das genauere Verfahren (bei ausreichender Größe des Modellraumes), da das Windprofil IV nur einen mittleren Fall darstellt und die örtlichen, manchmal sehr entscheidenden Verhältnisse ignoriert. Man erkennt schon aus diesem Beispiel einige wesentliche Vorteile, sowie die wesentlich größere Flexibilität der CFD – Berechnung gegenüber dem Windkanal. Zimmermann-Becker GmbH Beratende Ingenieure TGA Heilbronn Hamburg Leipzig

6 Zimmermann-Becker GmbH Beratende Ingenieure TGA
Validierung des CFD Programms Phoenics 2008 zur Bestimmung des Winddruckes an Gebäuden Dipl.-Ing. Frank Zimmermann, Heilbronn, D und Dipl.-Ing. Frank Kanters, Heerlen, NL 3. Randbedingungen Das Large Eddy Modell wurde aufgrund seiner Vorzüge siehe [6] gewählt. Berechnungen mit z.B. dem K-Epsilon-Modell führen zu nahezu gleichen Ergebnissen, vorausgesetzt man erreicht Konvergenz. Das LE – Modell ist für feine Gitter besonders geeignet, was auch die transienten Berechnungen mit diesem Modell ermöglicht. Bei großen Modellräumen (400 x 400 x 160 m) mit umliegenden Gebäuden und hohen Luftgeschwindigkeiten entstehen, abhängig von der Wahl des Gitters, beim K-Epsilon-Modell Konvergenzprobleme, was bei zu grobem Gitter wiederum zu Werten mit zu großen Abweichungen führt. Das LE – Modell verhält sich hier sehr robust und konvergiert wesentlich schneller. Es besteht kein Hinderungsgrund mit dem LE – Modell für die vorliegende Problematik stationär zu rechnen, was besonders effizient hinsichtlich Rechenzeit ist. Die Wahl des Gitters ist bei Windsimulationen von entscheidender Bedeutung. Die meisten Gitterarten führen, will man eine Zellgröße von ca. 1m Kantenlänge an der Gebäudeoberfläche haben, zu Arrays von mehr als 10 Millionen Zellen. Die Folge ist, dass der Anwender die Gittergröße erhöht, was dann zu den erwähnten zu großen Abweichungen von der Realität führt. Ein weiteres Problem, was kleine Zellen verlangt, sind runde oder schräge Gebäudeflächen. D. h. das Gitter muss sich an die Gebäudeform anpassen. Phoenics hat für diese Problematik 2 ausgezeichnete Werkzeuge: PARSOL und FINE GRID EMBEDDING. Das nachfolgende Bild Druckkonturen und Strömung zwischen Lamellen auf Seite 7 zeigt das beeindruckende Ergebnis dieser beiden Werkzeuge. Phoenics kann mit einem orthogonalen Gitter arbeiten. Dies würde aber bei nicht orthogonalen Kanten zu Treppen führen und die Ergebnisse z. B. in einer Grenzschicht verändern. PARSOL berechnet an jedem Schnittpunkt des Gitters mit einer nicht orthogonal verlaufenden Kante eine Zelle und glättet die Oberfläche. Mit FINE GRID EMBEDDING kann man an beliebigen Stellen im Modell ein feineres Gitter einbetten, so z. B. um das Gitter auf der Gebäudeoberfläche zu verfeinern. Damit bleibt das Array des Modellraumes erheblich kleiner (grobes Gitter) trotz der Verfeinerungen am Objekt. Zimmermann-Becker GmbH Beratende Ingenieure TGA Heilbronn Hamburg Leipzig

7 Druckkontouren und Strömung zwischen Lamellen
Validierung des CFD Programms Phoenics 2008 zur Bestimmung des Winddruckes an Gebäuden Dipl.-Ing. Frank Zimmermann, Heilbronn, D und Dipl.-Ing. Frank Kanters, Heerlen, NL Druckkontouren und Strömung zwischen Lamellen Zimmermann-Becker GmbH Beratende Ingenieure TGA Heilbronn Hamburg Leipzig

8 3. Randbedingungen, Fortsetzung
Validierung des CFD Programms Phoenics 2008 zur Bestimmung des Winddruckes an Gebäuden Dipl.-Ing. Frank Zimmermann, Heilbronn, D und Dipl.-Ing. Frank Kanters, Heerlen, NL 3. Randbedingungen, Fortsetzung Diese Verfeinerung erkennt man sehr deutlich an dem rechten Bild. PARSOL glättet die Kanten und FGE sorgt für korrekte Ergebnisse. Das gezeigte Gebäude hat die Abmessungen 30 x 30 x 30 m und ist um 45 ° gedreht. Die Gittergröße beträgt 1 m Kantenlänge. Mit dieser Technik war es möglich das Gitter noch weiter zu verfeinern, was allerdings bei stationärer Berechnung zu keiner signifikanten Änderung der Ergebnisse führt. Als Fluid wurde Luft mit 10 °C und einer Dichte von 1,25 kg/m3 verwendet. Aufgrund der vorteilhaften Gittergenerierung und wegen des Fehlens umliegender Gebäude stellte sich bei den Berechnungen schon nach 1000 sweeps eine vorbildliche Konvergenz ein. Für manche Anwendungen sind andere Gitterformen notwendig, wie z. B. Strömung in Rohrleitungen (Radialgitter) oder sehr komplexe geometrische Gebilde (Body fitted Coordinates). Für die Umströmung von Gebäuden jedoch zeigt die Kombination von PARSOL und FINE GRID EMBEDDING außerordentliche Vorteile. Zimmermann-Becker GmbH Beratende Ingenieure TGA Heilbronn Hamburg Leipzig

9 4.0 Schlanker Turm 4.1 Windkanalmessungen
Validierung des CFD Programms Phoenics 2008 zur Bestimmung des Winddruckes an Gebäuden Dipl.-Ing. Frank Zimmermann, Heilbronn, D und Dipl.-Ing. Frank Kanters, Heerlen, NL 4.0 Schlanker Turm 4.1 Windkanalmessungen Vergleich der Berechnungsergebnisse von PHONICS mit den Windkanalmessungen nach NIST 6371. Der Vergleich wird für die Windprofile Shear und Uniform vorgenommen. Zimmermann-Becker GmbH Beratende Ingenieure TGA Heilbronn Hamburg Leipzig

10 Zimmermann-Becker GmbH Beratende Ingenieure TGA
Validierung des CFD Programms Phoenics 2008 zur Bestimmung des Winddruckes an Gebäuden Dipl.-Ing. Frank Zimmermann, Heilbronn, D und Dipl.-Ing. Frank Kanters, Heerlen, NL Windkanal, uniform Flow nach NIST6371 Side Front back Wind 1 2 3 4 Berechnung mit PHOENICS für uniform Flow Zimmermann-Becker GmbH Beratende Ingenieure TGA Heilbronn Hamburg Leipzig

11 Zimmermann-Becker GmbH Beratende Ingenieure TGA
Validierung des CFD Programms Phoenics 2008 zur Bestimmung des Winddruckes an Gebäuden Dipl.-Ing. Frank Zimmermann, Heilbronn, D und Dipl.-Ing. Frank Kanters, Heerlen, NL Windkanal, shear Flow nach NIST6371 Wind 1 2 4 3 Side Front back Berechnung mit PHOENICS für shear Flow Zimmermann-Becker GmbH Beratende Ingenieure TGA Heilbronn Hamburg Leipzig

12 4.0 Schlanker Turm 4.2 CFD - Berechnungen
Validierung des CFD Programms Phoenics 2008 zur Bestimmung des Winddruckes an Gebäuden Dipl.-Ing. Frank Zimmermann, Heilbronn, D und Dipl.-Ing. Frank Kanters, Heerlen, NL 4.0 Schlanker Turm 4.2 CFD - Berechnungen Vergleich der Berechnungsergebnisse von PHONICS mit den CFD – Berechnungen nach NIST 6371. Der Vergleich wird für die Windprofile Shear und Uniform vorgenommen. Zimmermann-Becker GmbH Beratende Ingenieure TGA Heilbronn Hamburg Leipzig

13 Zimmermann-Becker GmbH Beratende Ingenieure TGA
Validierung des CFD Programms Phoenics 2008 zur Bestimmung des Winddruckes an Gebäuden Dipl.-Ing. Frank Zimmermann, Heilbronn, D und Dipl.-Ing. Frank Kanters, Heerlen, NL Berechnung, uniform Flow nach NIST6371 Side Front back Wind 1 2 3 4 Berechnung mit PHOENICS für uniform Flow Zimmermann-Becker GmbH Beratende Ingenieure TGA Heilbronn Hamburg Leipzig

14 Zimmermann-Becker GmbH Beratende Ingenieure TGA
Validierung des CFD Programms Phoenics 2008 zur Bestimmung des Winddruckes an Gebäuden Dipl.-Ing. Frank Zimmermann, Heilbronn, D und Dipl.-Ing. Frank Kanters, Heerlen, NL Berechnung, shear Flow nach NIST6371 Wind 1 2 4 3 Side Front back Berechnung mit PHOENICS für shear Flow Zimmermann-Becker GmbH Beratende Ingenieure TGA Heilbronn Hamburg Leipzig

15 4.0 Schlanker Turm 4.3 Vergleich zu DIN 1055-4
Validierung des CFD Programms Phoenics 2008 zur Bestimmung des Winddruckes an Gebäuden Dipl.-Ing. Frank Zimmermann, Heilbronn, D und Dipl.-Ing. Frank Kanters, Heerlen, NL 4.0 Schlanker Turm 4.3 Vergleich zu DIN Vergleich der Berechnungsergebnisse von PHONICS mit den in DIN angegebenen Werten. Der Vergleich wird nur für das Windprofil Uniform vorgenommen. Zimmermann-Becker GmbH Beratende Ingenieure TGA Heilbronn Hamburg Leipzig

16 Zimmermann-Becker GmbH Beratende Ingenieure TGA
Validierung des CFD Programms Phoenics 2008 zur Bestimmung des Winddruckes an Gebäuden Dipl.-Ing. Frank Zimmermann, Heilbronn, D und Dipl.-Ing. Frank Kanters, Heerlen, NL 1 2 2 3 3 4 4 3 1 2 Wind Side Front back Vorgaben nach DIN , März 2005 PHOENICS für uniform Flow Zimmermann-Becker GmbH Beratende Ingenieure TGA Heilbronn Hamburg Leipzig

17 5.0 Würfelförmiges Gebäude 5.1 Windkanalmessungen
Validierung des CFD Programms Phoenics 2008 zur Bestimmung des Winddruckes an Gebäuden Dipl.-Ing. Frank Zimmermann, Heilbronn, D und Dipl.-Ing. Frank Kanters, Heerlen, NL 5.0 Würfelförmiges Gebäude 5.1 Windkanalmessungen Vergleich der Berechnungsergebnisse von PHONICS mit den Windkanalmessungen nach NIST 6371. Der Vergleich wird für die Windprofile Shear und Uniform vorgenommen. Zimmermann-Becker GmbH Beratende Ingenieure TGA Heilbronn Hamburg Leipzig

18 Zimmermann-Becker GmbH Beratende Ingenieure TGA
Validierung des CFD Programms Phoenics 2008 zur Bestimmung des Winddruckes an Gebäuden Dipl.-Ing. Frank Zimmermann, Heilbronn, D und Dipl.-Ing. Frank Kanters, Heerlen, NL Windkanal, uniform Flow nach NIST6371 Zimmermann-Becker GmbH Beratende Ingenieure TGA Heilbronn Hamburg Leipzig

19 Zimmermann-Becker GmbH Beratende Ingenieure TGA
Validierung des CFD Programms Phoenics 2008 zur Bestimmung des Winddruckes an Gebäuden Dipl.-Ing. Frank Zimmermann, Heilbronn, D und Dipl.-Ing. Frank Kanters, Heerlen, NL Windkanal, shear Flow nach NIST6371 Zimmermann-Becker GmbH Beratende Ingenieure TGA Heilbronn Hamburg Leipzig

20 5.0 Würfelförmiges Gebäude 5.2 CFD - Berechnungen
Validierung des CFD Programms Phoenics 2008 zur Bestimmung des Winddruckes an Gebäuden Dipl.-Ing. Frank Zimmermann, Heilbronn, D und Dipl.-Ing. Frank Kanters, Heerlen, NL 5.0 Würfelförmiges Gebäude 5.2 CFD - Berechnungen Vergleich der Berechnungsergebnisse von PHONICS mit den CFD – Berechnungen nach NIST 6371. Der Vergleich wird für die Windprofile Shear und Uniform vorgenommen. Zimmermann-Becker GmbH Beratende Ingenieure TGA Heilbronn Hamburg Leipzig

21 Zimmermann-Becker GmbH Beratende Ingenieure TGA
Validierung des CFD Programms Phoenics 2008 zur Bestimmung des Winddruckes an Gebäuden Dipl.-Ing. Frank Zimmermann, Heilbronn, D und Dipl.-Ing. Frank Kanters, Heerlen, NL Berechnung, uniform Flow nach NIST6371 Zimmermann-Becker GmbH Beratende Ingenieure TGA Heilbronn Hamburg Leipzig

22 Zimmermann-Becker GmbH Beratende Ingenieure TGA
Validierung des CFD Programms Phoenics 2008 zur Bestimmung des Winddruckes an Gebäuden Dipl.-Ing. Frank Zimmermann, Heilbronn, D und Dipl.-Ing. Frank Kanters, Heerlen, NL Berechnung, shear Flow nach NIST6371 Zimmermann-Becker GmbH Beratende Ingenieure TGA Heilbronn Hamburg Leipzig

23 5.0 Würfelförmiges Gebäude 5.3 Vergleich zu DIN 1055-4
Validierung des CFD Programms Phoenics 2008 zur Bestimmung des Winddruckes an Gebäuden Dipl.-Ing. Frank Zimmermann, Heilbronn, D und Dipl.-Ing. Frank Kanters, Heerlen, NL 5.0 Würfelförmiges Gebäude 5.3 Vergleich zu DIN Vergleich der Berechnungsergebnisse von PHONICS mit den in DIN angegebenen Werten. Der Vergleich wird nur für das Windprofil Uniform vorgenommen. Zimmermann-Becker GmbH Beratende Ingenieure TGA Heilbronn Hamburg Leipzig

24 Zimmermann-Becker GmbH Beratende Ingenieure TGA
Validierung des CFD Programms Phoenics 2008 zur Bestimmung des Winddruckes an Gebäuden Dipl.-Ing. Frank Zimmermann, Heilbronn, D und Dipl.-Ing. Frank Kanters, Heerlen, NL Vorgaben nach DIN , März 2005 PHOENICS für uniform Flow  Zimmermann-Becker GmbH Beratende Ingenieure TGA Heilbronn Hamburg Leipzig

25 Vergleich der Cp;1 und Cp;10 Werte
Validierung des CFD Programms Phoenics 2008 zur Bestimmung des Winddruckes an Gebäuden Dipl.-Ing. Frank Zimmermann, Heilbronn, D und Dipl.-Ing. Frank Kanters, Heerlen, NL Vergleich der Cp;1 und Cp;10 Werte Cp:10 Cp;1 Zimmermann-Becker GmbH Beratende Ingenieure TGA Heilbronn Hamburg Leipzig

26 Zimmermann-Becker GmbH Beratende Ingenieure TGA
Validierung des CFD Programms Phoenics 2008 zur Bestimmung des Winddruckes an Gebäuden Dipl.-Ing. Frank Zimmermann, Heilbronn, D und Dipl.-Ing. Frank Kanters, Heerlen, NL Cp;10 Werte Zimmermann-Becker GmbH Beratende Ingenieure TGA Heilbronn Hamburg Leipzig

27 Die Werte der DIN 1055-4 gelten für +/- 45 Grad.
Validierung des CFD Programms Phoenics 2008 zur Bestimmung des Winddruckes an Gebäuden Dipl.-Ing. Frank Zimmermann, Heilbronn, D und Dipl.-Ing. Frank Kanters, Heerlen, NL Wind Wind Dieses Bild zeigt anschaulich, die Abhängigkeit der Cp – Werte von der Windrichtung! Die Werte der DIN gelten für +/- 45 Grad. Zimmermann-Becker GmbH Beratende Ingenieure TGA Heilbronn Hamburg Leipzig

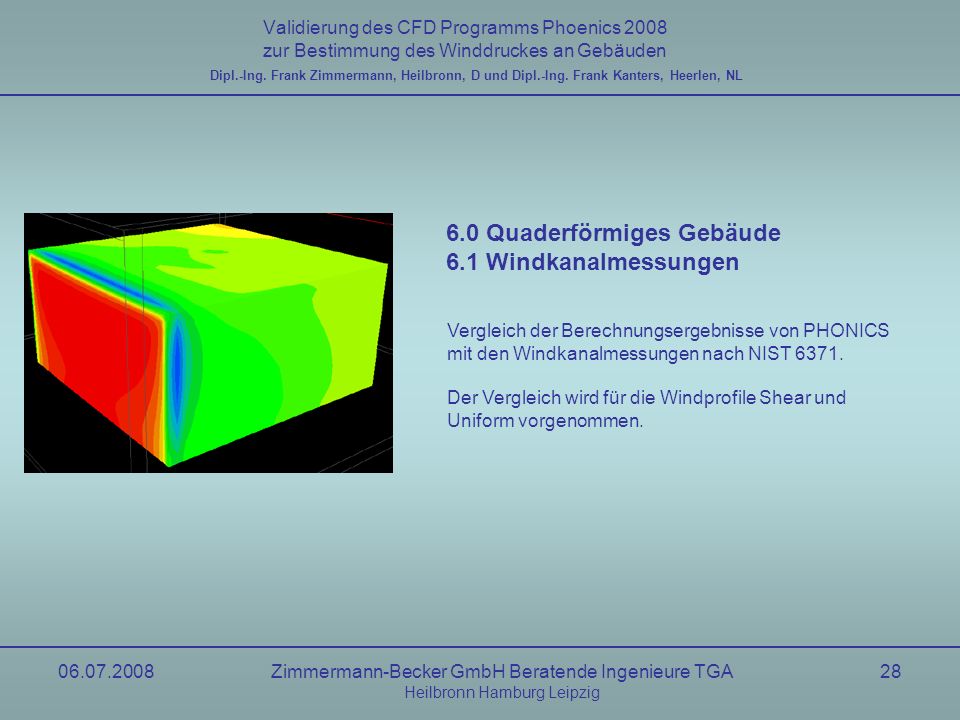

28 6.0 Quaderförmiges Gebäude 6.1 Windkanalmessungen
Validierung des CFD Programms Phoenics 2008 zur Bestimmung des Winddruckes an Gebäuden Dipl.-Ing. Frank Zimmermann, Heilbronn, D und Dipl.-Ing. Frank Kanters, Heerlen, NL 6.0 Quaderförmiges Gebäude 6.1 Windkanalmessungen Vergleich der Berechnungsergebnisse von PHONICS mit den Windkanalmessungen nach NIST 6371. Der Vergleich wird für die Windprofile Shear und Uniform vorgenommen. Zimmermann-Becker GmbH Beratende Ingenieure TGA Heilbronn Hamburg Leipzig

29 Zimmermann-Becker GmbH Beratende Ingenieure TGA
Validierung des CFD Programms Phoenics 2008 zur Bestimmung des Winddruckes an Gebäuden Dipl.-Ing. Frank Zimmermann, Heilbronn, D und Dipl.-Ing. Frank Kanters, Heerlen, NL Windkanal, uniform Flow nach AIJ Zimmermann-Becker GmbH Beratende Ingenieure TGA Heilbronn Hamburg Leipzig

30 Zimmermann-Becker GmbH Beratende Ingenieure TGA
Validierung des CFD Programms Phoenics 2008 zur Bestimmung des Winddruckes an Gebäuden Dipl.-Ing. Frank Zimmermann, Heilbronn, D und Dipl.-Ing. Frank Kanters, Heerlen, NL Windkanal, shear Flow nach AIJ Zimmermann-Becker GmbH Beratende Ingenieure TGA Heilbronn Hamburg Leipzig

31 5.0 Quaderförmiges Gebäude 5.2 CFD - Berechnungen
Validierung des CFD Programms Phoenics 2008 zur Bestimmung des Winddruckes an Gebäuden Dipl.-Ing. Frank Zimmermann, Heilbronn, D und Dipl.-Ing. Frank Kanters, Heerlen, NL 5.0 Quaderförmiges Gebäude 5.2 CFD - Berechnungen Vergleich der Berechnungsergebnisse von PHONICS mit den CFD – Berechnungen nach NIST 6371. Der Vergleich wird für die Windprofile Shear und Uniform vorgenommen. Zimmermann-Becker GmbH Beratende Ingenieure TGA Heilbronn Hamburg Leipzig

32 Zimmermann-Becker GmbH Beratende Ingenieure TGA
Validierung des CFD Programms Phoenics 2008 zur Bestimmung des Winddruckes an Gebäuden Dipl.-Ing. Frank Zimmermann, Heilbronn, D und Dipl.-Ing. Frank Kanters, Heerlen, NL Berechnung, uniform Flow nach NIST6371 Zimmermann-Becker GmbH Beratende Ingenieure TGA Heilbronn Hamburg Leipzig

33 Zimmermann-Becker GmbH Beratende Ingenieure TGA
Validierung des CFD Programms Phoenics 2008 zur Bestimmung des Winddruckes an Gebäuden Dipl.-Ing. Frank Zimmermann, Heilbronn, D und Dipl.-Ing. Frank Kanters, Heerlen, NL Berechnung, shear Flow nach NIST6371 Zimmermann-Becker GmbH Beratende Ingenieure TGA Heilbronn Hamburg Leipzig

34 6.0 Quaderförmiges Gebäude 6.3 Vergleich zu DIN 1055-4
Validierung des CFD Programms Phoenics 2008 zur Bestimmung des Winddruckes an Gebäuden Dipl.-Ing. Frank Zimmermann, Heilbronn, D und Dipl.-Ing. Frank Kanters, Heerlen, NL 6.0 Quaderförmiges Gebäude 6.3 Vergleich zu DIN Vergleich der Berechnungsergebnisse von PHONICS mit den in DIN angegebenen Werten. Der Vergleich wird nur für das Windprofil Uniform vorgenommen. Zimmermann-Becker GmbH Beratende Ingenieure TGA Heilbronn Hamburg Leipzig

35 Zimmermann-Becker GmbH Beratende Ingenieure TGA
Validierung des CFD Programms Phoenics 2008 zur Bestimmung des Winddruckes an Gebäuden Dipl.-Ing. Frank Zimmermann, Heilbronn, D und Dipl.-Ing. Frank Kanters, Heerlen, NL Vorgaben nach DIN , März 2005 PHOENICS für uniform Flow Zimmermann-Becker GmbH Beratende Ingenieure TGA Heilbronn Hamburg Leipzig

36 6.0 Zusammenfassung der Ergebnisse und Schlussfolgerungen
Validierung des CFD Programms Phoenics 2008 zur Bestimmung des Winddruckes an Gebäuden Dipl.-Ing. Frank Zimmermann, Heilbronn, D und Dipl.-Ing. Frank Kanters, Heerlen, NL 6.0 Zusammenfassung der Ergebnisse und Schlussfolgerungen Ein Nachweis für den allgemeinen Einsatz von CFD – Berechnungen für die Berechnung von Windlasten ist aufgrund der Vielfalt der Programme und Turbulenzmodelle ohne ein Standardisiertes Validierungs- Verfahren (wie z.B. für die Gebäude- und Anlagensimulation nach VDI 6020)nicht möglich. Trotzdem ist es nicht sinnvoll auf ein Rechenverfahren welches in einer enormen Anzahl unterschiedlichster Aufgaben- stellungen ausgezeichnete und verifizierte Resultate liefert zu verzichten. Aus den USA, Japan und der Schweiz liegen Veröffentlichungen über CFD – Berechnungen zur Bestimmung von Windlasten vor, die akzeptable Ergebnisse aufweisen. Für die Übergangszeit, bis zum Vorliegen Standardisierter Validierungs- Verfahren, bleibt nur die Möglichkeit der Validierung eines konkreten Programms unter genau festzu- legenden Randbedingungen. Diese Validierung muss eine Konformität mit Normen und Windkanalmessungen nachweisen. Wobei für diese Windkanalmessungen das Gleiche gilt wie für CFD – Programme, sie bedürfen ebenfalls einer Validierung. Bei komplexen Gebäudeformen zeigt die CFD die kritischen Stellen sofort und ohne zusätzlichen Aufwand an. Bei Winkanalmessungen muss der Messende vorher wissen wo diese Stellen liegen, zumal die Anzahl der Messstellen, aufgrund des Modell-Maßstabs, sehr begrenzt ist. Die Bilder auf den Seiten 18 und 19 zeigen sehr anschaulich, dass der Messende die Messstellen im Trauf- bereich entweder vergessen oder an den falschen Stellen hatte. Die CFD – Berechnungen nach [2] zeigen Schon eher die Problematik im scharfkantigen Traufbereich. Die in der DIN fehlende Abhängigkeit der Unterdruckzonen im Traufbereich ist wohl mit dem Wunsch nach Vereinfachung des Verfahrens zu erklären. Zimmermann-Becker GmbH Beratende Ingenieure TGA Heilbronn Hamburg Leipzig

37 6.0 Zusammenfassung der Ergebnisse und Schlussfolgerungen, Forts.
Validierung des CFD Programms Phoenics 2008 zur Bestimmung des Winddruckes an Gebäuden Dipl.-Ing. Frank Zimmermann, Heilbronn, D und Dipl.-Ing. Frank Kanters, Heerlen, NL 6.0 Zusammenfassung der Ergebnisse und Schlussfolgerungen, Forts. Die Validierung für das Programm PHOENICS von CHAM, London, hat bei den untersuchten Gebäudeformen (die nach der DIN bewertet werden können) eine gute Übereinstimmung mit den Untersuchungen von NISTIR 6371 und dem AIJ. Die Übereinstimmung zur DIN ist allerdings besser. Die festgestellten Abweichungen sind, wenn man die DIN richtig interpretiert weniger als 15 %. D. h. bei dem Einsatz der CFD für den vorliegenden Anwendungsfall Central Plaza, Hamburg, ist bei Einhaltung der erforderlichen Randbedingungen: 1. Ausreichend großes Modell, Versperrung < 5 %. 2. Gittergröße an der Gebäudeoberfläche <= 1m, bei Einsatz von FINE GRID EMBEDDING 3. Berechnung der schrägen Kanten mit PARSOL 4. Verwendung des Large Eddy Turbulenzmodells 5. Berechnung des Gebäudes aus unterschiedlichen Windrichtungen, Step = 15 Grad 6. Berechnung mit dem Geschwindigkeitsprofil der Geländekategorie IV, auf freier Ebene oder/und 7. Um den Einfluss der Bebauung zu bestimmen, Berechnung mit dem Geschwindigkeitsprofil der Geländekategorie II, mit Nachbildung der umliegenden Bebauung (Modellgröße >= 400 m), eine ausreichende Konformität zu den Anforderungen nach DIN März 2005 gewährleistet. Zimmermann-Becker GmbH Beratende Ingenieure TGA Heilbronn Hamburg Leipzig

38 Zimmermann-Becker GmbH Beratende Ingenieure TGA
Validierung des CFD Programms Phoenics 2008 zur Bestimmung des Winddruckes an Gebäuden Dipl.-Ing. Frank Zimmermann, Heilbronn, D und Dipl.-Ing. Frank Kanters, Heerlen, NL Literatur: [1] Kiefer, H., Windlasten an quaderförmigen Gebäuden in bebauten Gebieten, Dissertation 2003, Universität Karlsruhe [2] NISTIR 6371, United States Department of Commerce, Technology Administration, National Institute of Standards and Technology Erstellt vom Building and Fire Research Laboratory, Gaithersburg [2] [3] Numerical Prediction of Wind Loading on Buildings and Structures, The working group for numerical prediction of wind loading on buildings and structures, Subcommitee for wind engineering data unit for structural design, Archtectural Institute of Japan, 1998 [3] [4] DIN , Einwirkungen auf Tragwerke, Teil 4: Windlasten, März 2005 [5] Shah, Kishan, B. and Joel H. Ferziger, A Fluid Mechanicians View of Wind Engineering: Large Eddy Simulation of Flow Past a Cubic Obstacle, J. Wind Engineering and Industrial Aerodynamics, Vols. 67 & 88, pp 211 – 224,1997 [6] Gary Easom, Improved Turbulence Models for Computitional Wind Engineering, Dissertation 2000, University of Nottingham Zimmermann-Becker GmbH Beratende Ingenieure TGA Heilbronn Hamburg Leipzig
