Frank Kameier - Strömungstechnik I und Messdatenerfassung Folie VL8/ Nr.1 WS13/14 Frank Kameier 8. Vorlesung Strömungstechnik.

Ähnliche Präsentationen


Präsentation zum Thema: "Frank Kameier - Strömungstechnik I und Messdatenerfassung Folie VL8/ Nr.1 WS13/14 Frank Kameier 8. Vorlesung Strömungstechnik."—  Präsentation transkript:

1 Frank Kameier - Strömungstechnik I und Messdatenerfassung Folie VL8/ Nr.1 WS13/14 Frank Kameier 8. Vorlesung Strömungstechnik I und Messdatenverarbeitung Kennlinien von Strömungsmaschinen Dimensionsanalyse, Druckzahl und Lieferzahl Radialventilator mit vorwärts und rückwärts gekrümmten Schaufel

2 Frank Kameier - Strömungstechnik I und Messdatenerfassung Folie VL8/ Nr.2 WS13/14 Aufbau eines Radialventilators

3 Frank Kameier - Strömungstechnik I und Messdatenerfassung Folie VL8/ Nr.3 WS13/14 rückwärts gekrümmte Schaufeln Pumpen, effiziente Ventilatoren, Radialverdichter vorwärts gekrümmte Schaufeln Klimageräte, PKW Cockpit (Lüftung), Brennergebläse Drehrichtung gleich!

4 Frank Kameier - Strömungstechnik I und Messdatenerfassung Folie VL8/ Nr.4 WS13/14 Sonderfall: radial endend (für Feststofftransport) … Fliehkräfte sind am Laufradaustritt maximal, Material soll nicht haften / festkleben

5 Frank Kameier - Strömungstechnik I und Messdatenerfassung Folie VL8/ Nr.5 WS13/14 ( 1 und c 1u in allen 3 Fällen gleich groß!) 2 90° 2 90° 2 90° c 2u u 2 c 2u = u 2 c 2u u 2 Schaufelformen und Geschwindigkeitsdreiecke am Laufradaustritt Vertiefung erst in Strömungstechnik II!

6 Frank Kameier - Strömungstechnik I und Messdatenerfassung Folie VL8/ Nr.6 WS13/14 Schaufelformen und Geschwindigkeitsdreiecke am Laufradaustritt Vertiefung erst in Strömungstechnik II! Kennlinien der Radialventilatoren ohne Berücksichtigung von Verlusten

7 Frank Kameier - Strömungstechnik I und Messdatenerfassung Folie VL8/ Nr.7 WS13/14 Optimierungsparameter zur Baugrößen- und Leistungsoptimierung unter Berücksichtigung der Akustik Die Position des Laufrades lässt sich innerhalb der Spirale variieren. (kleiner Laufrad/Zungenabstand große Druckerhöhung, schlechte Akustik) Der Deckscheibenwinkel lässt sich variieren. (Verzögerung aufgrund der Impulserhaltung lässt sich kompensieren mit einer Beschleunigung gemäß der Kontinuitätsgleichung Ablösungsverluste) Die Laufradbreite ist ein möglicher Optimierungsparameter hinsichtlich der gesamten Baugröße – allerdings auf Kosten des Wirkungsgrads! Vertiefung erst in Strömungstechnik II!

8 Frank Kameier - Strömungstechnik I und Messdatenerfassung Folie VL8/ Nr.8 WS13/14 Viel Umlenkung führt zu hohen Verlusten und lautem Betrieb! (…zwar bei hohem Druck) Alternative: Drehzahlsteigerung! (siehe Praktikum 3, Teil II Drehrichtung gleich!

9 Frank Kameier - Strömungstechnik I und Messdatenerfassung Folie VL8/ Nr.9 WS13/14 rückwärts gekrümmtgeraderadial endend Einfluss der Schaufelwinkel auf die Aerodynamik und Akustik - keine Optimierung - Vertiefung erst in Strömungstechnik II!

10 Frank Kameier - Strömungstechnik I und Messdatenerfassung Folie VL8/ Nr.10 WS13/14 Dimensionsloses Kennfeld – Vergleich der Schaufelformen rückwärts gekrümmt geraderadial endend flache Kennlinie war Kundenwunsch! Vertiefung erst in Strömungstechnik II!

11 Frank Kameier - Strömungstechnik I und Messdatenerfassung Folie VL8/ Nr.11 WS13/14 Strömungsmaschine (Ventilator) muss Druckverlust kompensieren

12 Frank Kameier - Strömungstechnik I und Messdatenerfassung Folie VL8/ Nr.12 WS13/14

13 Frank Kameier - Strömungstechnik I und Messdatenerfassung Folie VL8/ Nr.13 WS13/14 Zwei Drehzahlen!

14 Frank Kameier - Strömungstechnik I und Messdatenerfassung Folie VL8/ Nr.14 WS13/14 … in Normen wird der Volumenstrom mit q v und der Massenstrom mit q m bezeichnet!

15 Frank Kameier - Strömungstechnik I und Messdatenerfassung Folie VL8/ Nr.15 WS13/14

16 Frank Kameier - Strömungstechnik I und Messdatenerfassung Folie VL8/ Nr.16 WS13/14 Was passiert mit der Anlagenkennlinie bei einer Normierung Druckzahl über Lieferzahl?

17 Frank Kameier - Strömungstechnik I und Messdatenerfassung Folie VL8/ Nr.17 WS13/14 Dimensionsbehaftetes Drosselkennfeld einer Kreiselpumpe

18 Frank Kameier - Strömungstechnik I und Messdatenerfassung Folie VL8/ Nr.18 WS13/14 Ähnlichkeitstheorie –Vorgehensweise- Addition von branchenabhängigen Skalierungsfaktoren a) b) c) d) Steckt die Re-Zahl hinter. Soll hier erst einmal vernachlässigt werden!

19 Frank Kameier - Strömungstechnik I und Messdatenerfassung Folie VL8/ Nr.19 WS13/14 Ähnlichkeitstheorie -Dimensionslose Darstellung-

20 Frank Kameier - Strömungstechnik I und Messdatenerfassung Folie VL8/ Nr.20 WS13/14

21 Frank Kameier - Strömungstechnik I und Messdatenerfassung Folie VL8/ Nr.21 WS13/14 Radialventilatoren - Schaufelformen - vorwärts gekrümmt Drehrichtung radial endend gerade Drehrichtung rückwärts gekrümmt Drehrichtung

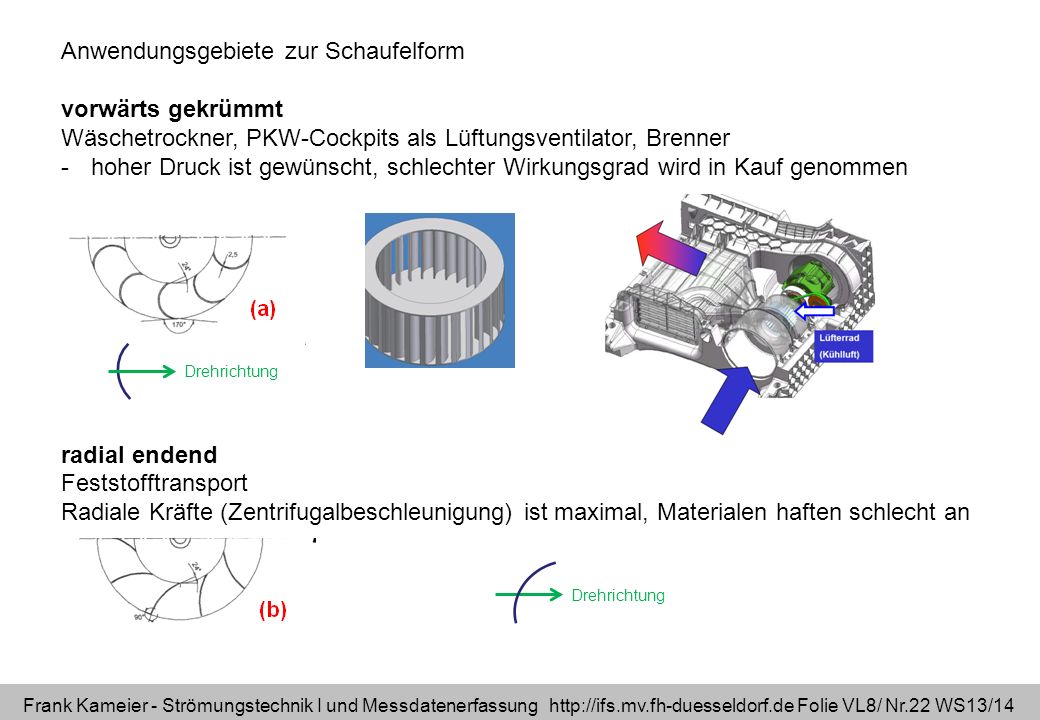

22 Frank Kameier - Strömungstechnik I und Messdatenerfassung Folie VL8/ Nr.22 WS13/14 Anwendungsgebiete zur Schaufelform vorwärts gekrümmt Wäschetrockner, PKW-Cockpits als Lüftungsventilator, Brenner -hoher Druck ist gewünscht, schlechter Wirkungsgrad wird in Kauf genommen radial endend Feststofftransport Radiale Kräfte (Zentrifugalbeschleunigung) ist maximal, Materialen haften schlecht an Drehrichtung

23 Frank Kameier - Strömungstechnik I und Messdatenerfassung Folie VL8/ Nr.23 WS13/14 Anwendungsgebiete rückwärts gekrümmt Industrieventilatoren in Müllverbrennungsanlagen, Staubsaugergebläse (Sonderfall gerade Schaufeln) Drehrichtung

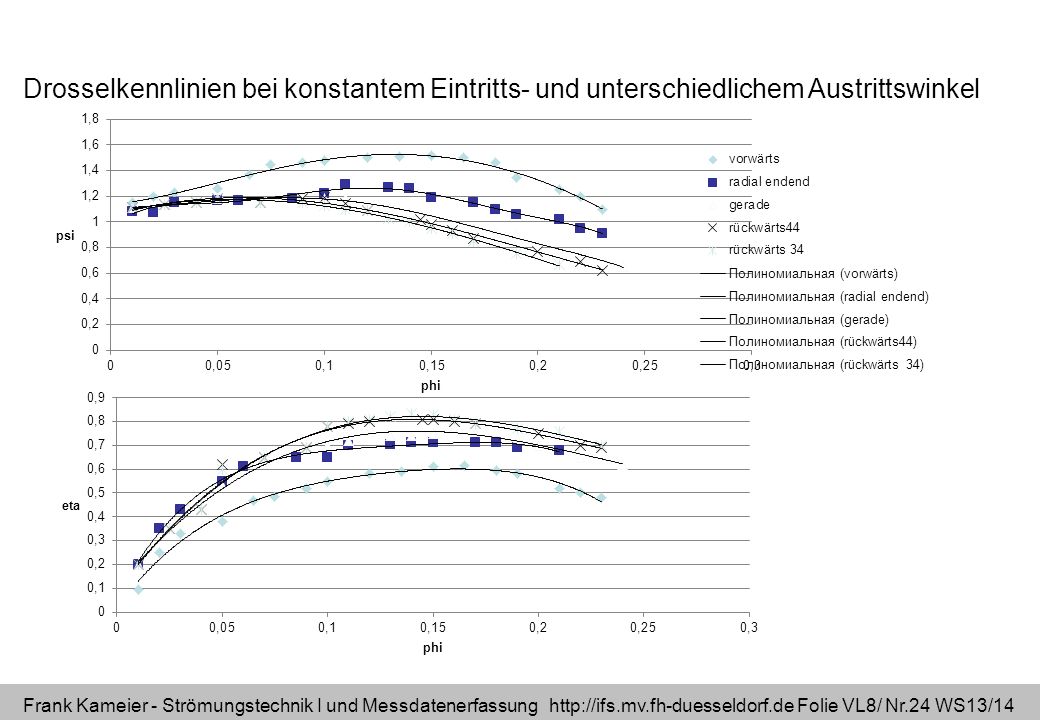

24 Frank Kameier - Strömungstechnik I und Messdatenerfassung Folie VL8/ Nr.24 WS13/14 Drosselkennlinien bei konstantem Eintritts- und unterschiedlichem Austrittswinkel

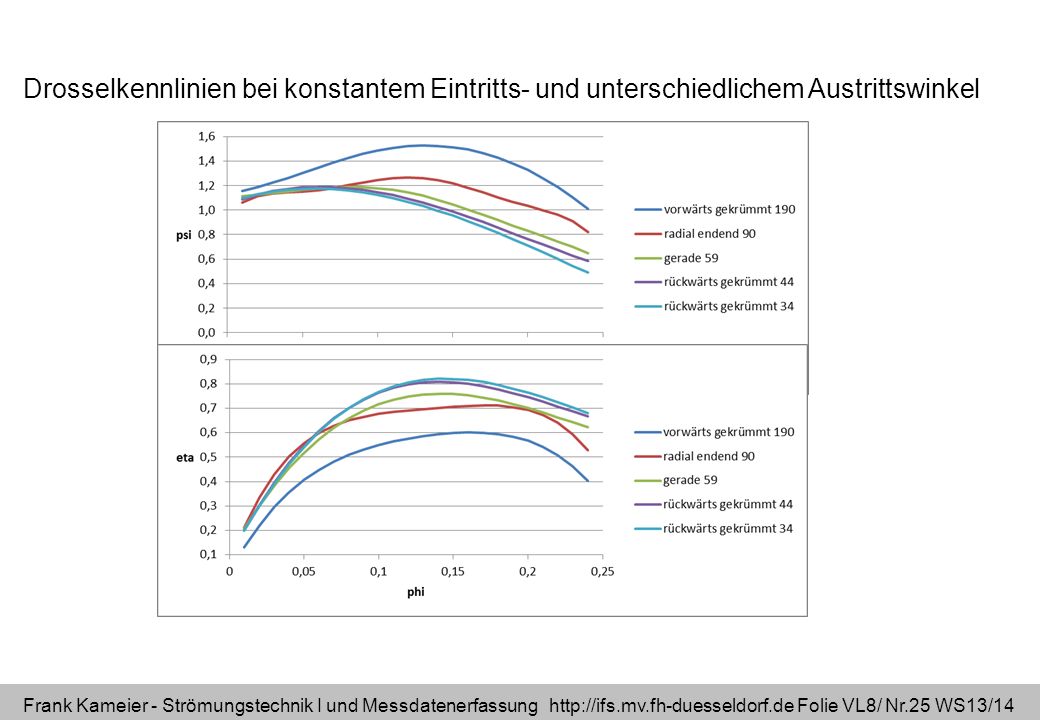

25 Frank Kameier - Strömungstechnik I und Messdatenerfassung Folie VL8/ Nr.25 WS13/14 Drosselkennlinien bei konstantem Eintritts- und unterschiedlichem Austrittswinkel

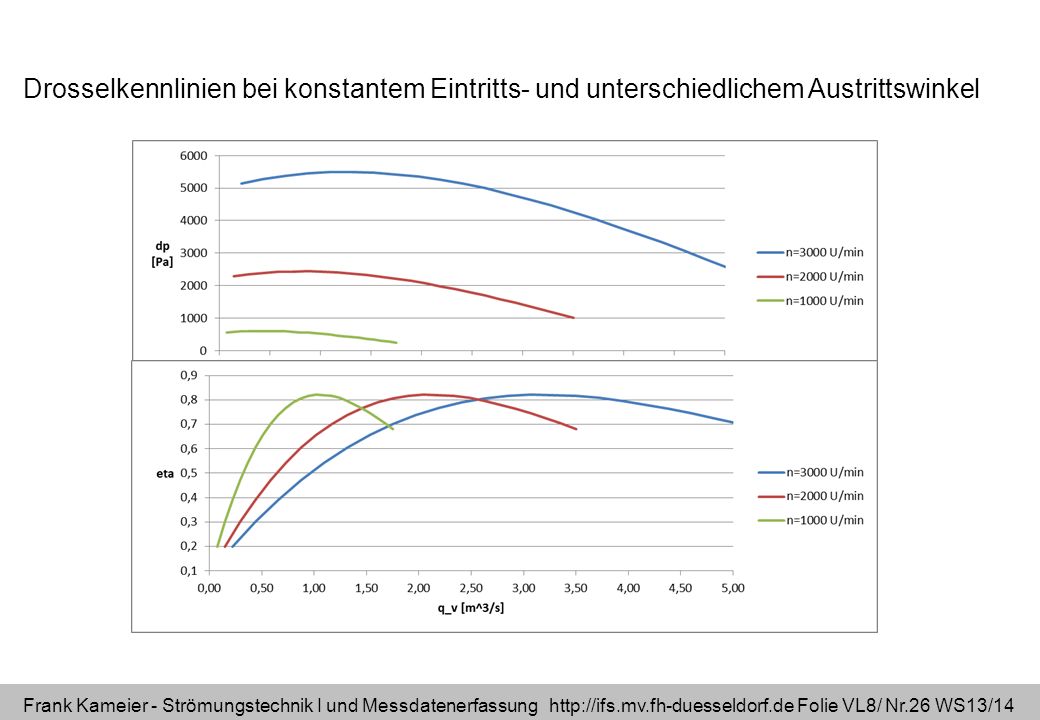

26 Frank Kameier - Strömungstechnik I und Messdatenerfassung Folie VL8/ Nr.26 WS13/14 Drosselkennlinien bei konstantem Eintritts- und unterschiedlichem Austrittswinkel

27 Frank Kameier - Strömungstechnik I und Messdatenerfassung Folie VL8/ Nr.27 WS13/14 Drosselkennlinien bei konstantem Eintritts- und unterschiedlichem Austrittswinkel

28 Frank Kameier - Strömungstechnik I und Messdatenerfassung Folie VL8/ Nr.28 WS13/14
