1 Informationssysteme / Datenbankabfragen
Thomas Mohr

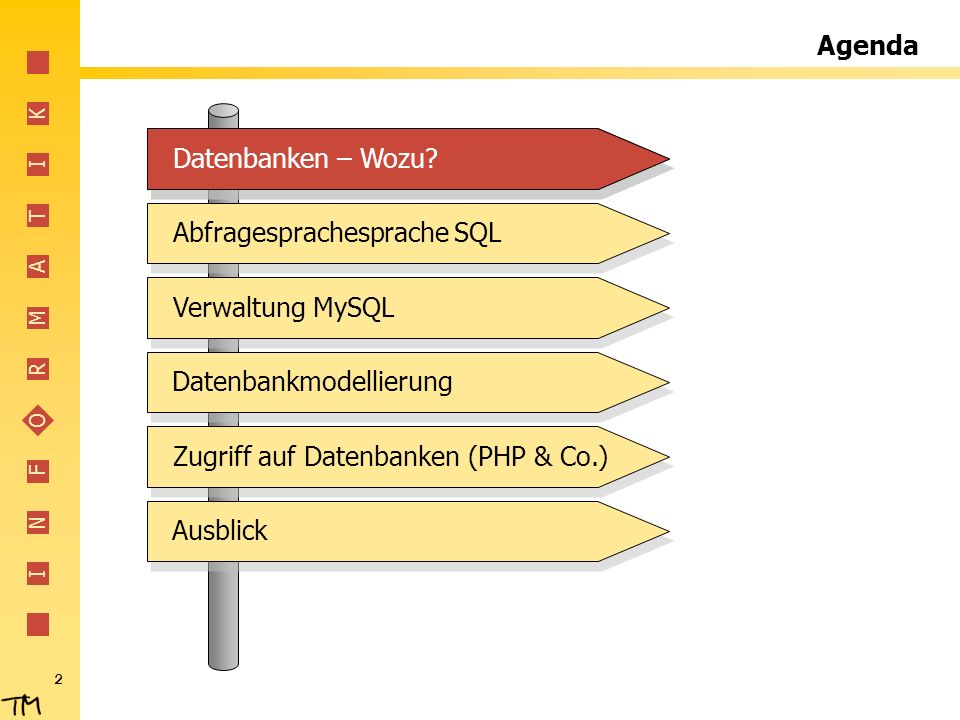

2 Agenda Datenbanken – Wozu? Datenbanken – Wozu? Abfragesprachesprache SQL Verwaltung MySQL Datenbankmodellierung Zugriff auf Datenbanken (PHP & Co.) Ausblick

3 Software-Architekturen: „Standalone“-Programm
z.B. selbst programmierte Schülerdatei in Delphi programmierte Übersicht der WM-Begegnungen Darstellung Anwendungsprogramm „Logik“ Datenbasis PC Beispiel – WM-Spieltabelle aus Delphi heraus als Datei abgelegt.

4 Software-Architekturen: „Standalone“-Programm
Vorteile Übersichtlichkeit (?) Schnell zu programmieren nur eine Programmiersprache Nachteile Daten meist nur vom erzeugenden Programm zu lesen Erweiterungen aufwändig Immer wieder gleiche Probleme (z.B. Datumsformat) Darstellung Anwendungsprogramm „Logik“ Datenbasis PC Beispiel – WM-Spieltabelle aus Delphi heraus als Datei abgelegt.

5 Software-Architekturen - Client-Server
z.B. Outlook und Exchange-Server „einfache“, datenbank-basierte Schülerverwaltung Darstellung Anwendungsprogramm „Logik“ Datenbasis Darstellung Anwendungsprogramm „Logik“ Client Server (Datenbank)Server Datenbasis

6 Software-Architekturen - Client-Server
z.B. Outlook und Exchange-Server „einfache“, datenbank-basierte Schülerverwaltung (Datenbank)Server Datenbasis Server Client Darstellung Anwendungsprogramm „Logik“ WM-Datenbankzugriff aus Delphi heraus.

7 Software-Architekturen - Client-Server
Vorteile Datenbank übernimmt „Standardaufgaben“ Daten zentral vorhanden (für mehrere Benutzer / Programme) Erweiterungen relativ einfach Nachteile Installation von Software auf allen Clients notwendig Weitere „Sprache“ zum Datenbankzugriff Darstellung Anwendungsprogramm „Logik“ Client Server (Datenbank)Server Datenbasis

8 Software-Architekturen – Webarchitektur
Eine moderne 3-schichtige Webarchitektur… Client Webclient (Browser) Darstellung Server Darstellung Anwendungsprogramm „Logik“ Webserver (z.B. Apache und PHP) „Logik“ Datenbankserver (z.B. MySQL) Datenbasis Server

9 Software-Architekturen – Webarchitektur
Eine moderne 3-schichtige Webarchitektur… Darstellung Client Webclient (Browser) „Logik“ Webserver (z.B. Apache und PHP) Server WM-Datenbank aus PHP heraus. Datenbasis Datenbankserver (z.B. MySQL) Server

10 Software-Architekturen – Webarchitektur
Vorteile Keine Installation von zusätzlicher Software beim Client Nachteile http-Protokoll ohne Sessionverwaltung Darstellung Client Webclient (Browser) „Logik“ Webserver (z.B. Apache und PHP) Server In realen Systemen werden heute meist noch mehr Schichten unterteilt, z.B. eine eigene Schicht für die Prozesslogik (z.B. Geschäftsprozesse in SAP) Datenbasis Datenbankserver (z.B. MySQL) Server

11 Typische Hardware-Verteilung
Viele (Web-) Clients teilen sich die Dienste eines Webservers, der wiederum auf einen Datenbankserver zurückgreift. In kleinen Systemen können Web- und Datenbankserver auf dem gleichen Rechner sein. Datenbankserver Webserver Clients Hardware-Anforderungen an Webserver und Datenbankserver sehr unterschiedlich. Datenbankserver benötigt vor allem viel Hauptspeicher und Plattenplatz, Webserver vor allem Rechenstärke (PHP-Interpretation).

12 … und zum Testen / für die Fortbildung?
Alle drei Schichten sind auf einem Rechner! Datenbankserver Webserver Clients Internet Explorer Client Webserver Datenbankserver Apache MySQL

13 Das andere Extrem – eine Web Farm
Load Balancer Application Server Farm je 4 Prozessoren HACMP Fail-Over Production DB Server FailOver DB Server HACMP - High Availability Cluster Multi-Processing FDDI - Fibre Distributed Data Interface Shark - Tiger Shark is a parallel file system for IBM's AIX Operating System 32 GByte RAM 32 GByte RAM FDDI Switch 2,4 TByte

14 Was ist ein Informationssystem ?
Ein Informationssystem kann auf formalisierte Fragen eines Anwenders Antworten aus einer gegebenen Datenmenge geben Komponenten eines Informationssystems: Informationssystem Erfassung Speicherung Analyse Darstellung Datenbanksystem DBS Datenbankmanagementsystem DBMS, z.B. MySQL Datenbank (Datenbasis)

15 Was ist ein Informationssystem ?
Datenbasis / Datenbank Menge von Daten, die aus Sicht der Systembetreiber in irgendeiner Weise als zusammengehörig betrachtet werden. Angereichert um weitere Daten, die das DBMS zur Erfüllung seiner Aufgaben benötigt, bilden sie eine Datenbank (DB). Datenbankverwaltungssystem (DBMS) Softwareprodukte für die dauerhafte, integre und anwendungsunabhängige Speicherung und Verwaltung von großen, mehrfachbenutzbaren integrierten Datenbasen Datenbanksystem Ein Datenbanksystem (DBS) besteht aus einem DBMS und einer oder mehreren Datenbanken Informationssystem Ein Informationssystem erweitert die Datenbank um eine Reihe von Werkzeugen zur Abfrage, Darstellung, Transformation und Analyse von Daten

16 Man unterscheidet verschiedene Arten von Datenbanken:
Hierarchische Datenbanken Die Datenelemente sind baumartig miteinander verbunden Vernetzte Datenbanken Die Datenelemente sind mit Zeigern zu einem Netz miteinander verbunden Beide Formen waren vor allem bei Großrechnern im Einsatz und werden zunehmend von relationalen Datenbanken abgelöst Bsp. für hierarchische Datenbanken: Information Management System (IMS) ist ein Informationssystem der Firma IBM. Es ist heute noch bei Banken und Versicherungen weit verbreitet, vor allem der Transaktionsmonitor (IMS/DC), der auch Schnittstellen via MQSeries, TCP/IP und Java bietet. Bsp.: für vernetzte Datenbanken: CODASYL (COnference on DAta SYstems Languages) CODASYL entstand in den USA aus einem Treffen 1959, von Computerbesitzern bei Regierung, Militär und Privatwirtschaft, sowie Computerherstellern und anderen Interessierten, mit dem Zweck, über die Entwicklung einer gemeinsamen Programmiersprache zu beraten, die in kompatibler Weise auf Computern der verschiedenen Hersteller funktionieren sollte.

17 Relationale Datenbanken
Arten von Datenbanken Relationale Datenbanken Die Daten werden in Form von Tabellen gespeichert Zwischen den Tabellen werden Beziehungen aufgebaut (Relationen) Objektrelationale Datenbanken erweitern die relationalen Datenbanken und objektorientierte Funktionen (z.B. Vererbung) Attribut (Merkmal) Attributwert (Datenwert) Datensatz (Tupel) Attributklasse Begegnung Team1 Team2 Datum Ergebnis Deutschland Costa Rica :2 Polen Ecuador :2 Deutschland Polen :0 Ecuador Costa Rica :0

18 Relationale Datenbanken – typische Vertreter
Arten von Datenbanken Relationale Datenbanken – typische Vertreter Oracle IBM (DB/2) Microsoft SQL Server (Access ?) Informix MySQL PostGreSQL OpenSource Einen wesentlichen Fortschritt erzielte in den 1960er und 1970er Jahren Edgar F. Codd mit seiner Forschungsarbeit am IBM Almaden Research Center. Codd entwickelte die Grundlagen des ersten experimentellen relationalen Datenbanksystems System R. Die Berkeley Group folgte mit Ingres und der Abfragesprache QUEL. Oracle (damals noch unter den Firmennamen SDL und RSI) verwertete die Ergebnisse des System R und führte SQL zum kommerziellen Erfolg. IBM folgte mit SQL/DS und DB2. Die relationalen Datenbanksysteme verdrängten in den 1980ern die hierarchischen und netzwerkartigen Systeme und der Großteil der Behörden, Konzerne, Institute und mittelständischen Unternehmen stellte seine IT auf Datenbanksysteme um. Während in den 1990ern wenige kommerzielle Hersteller von Datenbank-Software faktisch den Markt beherrschten (namentlich IBM, Informix, Microsoft mit SQL Server und Oracle), erlangen in den 2000ern die Open-Source-Datenbankmanagementsysteme eine immer größere Bedeutung. Vor allem MySQL und PostgreSQL erzielten signifikante Marktanteile. Als Reaktion bieten die führenden kommerziellen Hersteller gebührenfreie Versionen ihrer Datenbank-Software an. Software-AG: Adabas Früher dBase (von Ashton Tate, dann von Borland gekauft): Dateibasiertes DBS mit eigener Zugriffssprache, später auch SQL-Unterstützung

19 Was bietet mir eine Datenbank?
Strukturierte Speicherung von Daten Verteilter, gleichzeitiger Zugriff mehrerer Benutzer / Programme ACID – Prinzip Atomicity Transaktionen (Änderungen an der Datenbank) werden ganz oder gar nicht durchgeführt Consistency Eine Transaktion führt wieder zu einem konsistenten (gültigen) Zustand der Datenbank Isolation Transaktionen beeinflussen sich nicht gegenseitig Durability Eine Transaktion ist dauerhaft gespeichert, auch gegen Systemabstürze gesichert Atomarität  Konten-Buchungsbeispiel Konsistenz  Definierte Bedingungen, Regeln werden eingehalten Isoliertheit Dauerhaftigkeit

20 Agenda Abfragesprachesprache SQL Verwaltung MySQL Datenbankmodellierung Zugriff auf Datenbanken (PHP & Co.) Ausblick Datenbanken – Wozu? Datenbanken – Wozu? Abfragesprachesprache SQL

21 MySQL – Jetzt wird es (endlich) praktisch…
Starten Sie den Datenbankserver und den Webserver Das Datenbanksystem bietet einen Service für andere Rechner an Die Windows-Firewall kann dies melden. Der Port muss freigegeben werden.

22 Die erste Datenbank importieren
Die Administration von MySQL funktioniert selbst schon am einfachsten über den Browser Webarchitektur Datenbankserver Webserver Client Browser Apache MySQL

23 Die erste Datenbank importieren
Legen Sie eine neue Datenbank „wm-stufe1“ an. Wählen Sie den Punkt „Importieren“ und suchen die Datei „wm-stufe1.sql“

24 Die erste Tabelle… Klicken Sie auf „Struktur“: Die Tabelle „begegnung“ wird angezeigt. Lassen Sie sich den Inhalt der Tabelle anzeigen.

25 Relationale Datenbank – Aufbau
Jeder Datensatz wird durch einen Schlüssel (Primärschlüssel) eindeutig identifiziert. Der Schlüssel kann aus mehreren Attributen zusammengesetzt werden. ist minimal, d.h. es kann kein Attribut weggelassen werden. Oft wird ein zusätzliches, eindeutiges Schlüsselattribut hinzugefügt, z.B. Nummer der Begegnung wird meist durch Unterstreichung gekennzeichnet. Begegnung Schlüsselattribut BNR Team1 Team2 Datum Ergebnis A1 Deutschland Costa Rica :2 A2 Polen Ecuador :2 A3 Deutschland Polen :0 A4 Ecuador Costa Rica :0 Primärschlüssel anlegen für Tabelle „begegnung“und z.B. einschränken auf Team1  nicht eindeutig Möglicher Schlüssel: Team1, Team2, Datum Problem: sehr langer Schlüssel Evtl.: Neues Feld BNR anlegen als Primärschlüssel  Varchar statt integer, da Buchstaben/Zahlen leichter zu merken als reine Zahlen für die Schlüssel. Problem: Feld noch leer und kann daher nicht als Primärschlüssel verwendet werden (nicht eindeutig)

26 SQL = Structured Query Language.
Abfragen mit SQL SQL = Structured Query Language. Bezeichnet eine Sprache zur Kommunikation mit Datenbanken. Ist international genormt und wird von vielen DBS verstanden. Wird im Folgenden zur Formulierung von Abfragen eingesetzt. Syntax einer (einfachen) SQL-Abfrage: SELECT [Spalten] FROM [Tabelle] WHERE [Bedingung] ORDER BY [Attribute]; Die WHERE- und die ORDER BY-Klausel sind optional. Tabelle anzeigen  SQL wird schon ausgegeben.

27 SQL – SELECT und FROM Eine Projektion schränkt die Abfrage hinsichtlich der Attribute ein (die Spalten der resultierenden Tabelle): SELECT [Spalten] FROM [Tabelle] WHERE [Bedingung] ORDER BY [Attribute]; Die darzustellenden Spalten der Tabelle müssen durch Kommata getrennt angegeben werden; * steht für „alle Spalten“. Beispiele: SELECT * FROM Begegnung; SELECT Team1 FROM Begegnung; SELECT Team1, Team2 FROM Begegnung;

28 SQL – WHERE Eine Selektion schränkt die Abfrage hinsichtlich der Datensätze ein (die Zeilen der resultierenden Tabelle): SELECT [Spalten] FROM [Tabelle] WHERE [Bedingung] ORDER BY [Attribute]; Die Abfrage enthält alle Datensätze, welche die angegebene Bedingung erfüllen. Beispiele: SELECT * FROM Begegnung WHERE (Team1='Deutschland') SELECT * FROM Begegnung WHERE (Datum>=' ')

29 Veranschaulichendes Beispiel
SELECT Team1, Team2, Ergebnis FROM Begegnung WHERE (Team1='Deutschland') Begegnung BNR Team1 Team2 Ort Ergebnis A1 Deutschland Costa Rica München 4:2 A2 Polen Ecuador Gelsenkirchen 0:2 A3 Deutschland Polen Dortmund 1:0 F4 Brasilien Australien München 2:0 Team1 Team2 Ergebnis Deutschland Costa Rica 4:2 Deutschland Polen 1:0 Ergebnistabelle

30 Bedingungen mit Textattributen:
SQL – WHERE Bedingungen mit Textattributen: Team1='Deutschland' (Schmitt) Team1 LIKE 'P%' (Paraguay, Polen, Portugal) Name LIKE “M_ller“ (Müller, Muller, Miller, Maller) Bedingungen mit Zahlattributen: Stufe=7 (gleich 7) Stufe<>7 (ungleich 7) Stufe<7 (kleiner 7) Stufe>7 (größer 7) Stufe<=7 (kleiner gleich 7) Stufe>=7 (größer gleich 7) Stufe BETWEEN 7 AND 10 (zwischen 7 und 10)

31 Vergleich auf Nullwert (kein Attributwert angegeben):
SQL – WHERE Vergleich auf Nullwert (kein Attributwert angegeben): SNR IS NULL Logische Verknüpfungen: NOT (Name='Schmitt') (Name nicht Schmitt) (Ort='Berlin') AND (Datum<' ') (Spiele in Berlin vor Juli 2006) (Team1='Deutschland') OR (Team2='Deutschland') (Deutschland spielt als erstes oder zweites Team)

32 Das Abfrageergebnis kann sortiert werden: SELECT [Spalten]
SQL – ORDER BY Das Abfrageergebnis kann sortiert werden: SELECT [Spalten] FROM [Tabelle] WHERE [Bedingung] ORDER BY [Attribute]; Die Sortierung geschieht nach dem angegebenen Attribut. Bei mehreren Sortierattributen wird nach dem zweiten (dritten...) sortiert, sobald die Werte des ersten (zweiten...) identisch sind. Absteigende Sortierung mit DESC Beispiele: SELECT * FROM Begegnung ORDER BY Datum SELECT * FROM Begegnung ORDER BY Ort, Datum DESC

33 Öffnen Sie das SQL-Fenster
Die ersten SQL Befehle Öffnen Sie das SQL-Fenster Geben Sie alle Begegnungen aus! Geben Sie alle Begegnungen aus: Datum, Name der Teams und Ergebnis Sortierung nach Datum absteigend SELECT * FROM Begegnung SELECT Datum, Team1, Team2, Ergebnis FROM Begegnung ORDER BY Datum DESC

34 Aufgaben, Datenbank: wm-stufe1
An welchen Spielen war Deutschland beteiligt? Welche Spiele fanden zwischen dem und statt? Absteigend nach Datum sortiert WHERE Team1='Deutschland' OR Team2='Deutschland' WHERE Datum BETWEEN ' ' AND ' ' ORDER BY Datum DESC Problem: Datumsformat unterscheidet sich vom deutschen Format Lösung: Konvertierung mit Datumsfunktion für die Ausgabe SELECT Team1, Team2, DATE_FORMAT(Datum,'%d.%m.%Y') FROM ...

35 Wichtige Stringfunktionen
Hilfsfunktionen Wichtig sind vor allem Funktionen zur Manipulation von Strings und Datumsangaben, z.B. DATEDIFF(D1, D2) Differenz (Tage) NOW() Aktuelle Zeit/Datum (SELECT CURDATE()) Wichtige Stringfunktionen CONCAT(S1,S2,…) Verbinden von Strings LOWER(),UPPER() In Groß-/Kleinbuchstaben umwandeln CHAR_LENGTH() Länge in Zeichen MID(str,pos,len) String ausschneiden TRIM(s), LTRIM, RTRIM Abschneiden von Leerzeichen Weitere Funktionen online in der Hilfe zu MySQL! Achtung: LENGTH() ist die Länge in Bytes! SQL ist hier nicht standardisiert  Die Funktionen sind bei anderen DBS oft unterschiedlich

36 Aufgaben, Datenbank: wm-stufe1
Geben Sie die Spiele in folgender Form aus: Welche Spiele fanden in München statt? CONCAT(UPPER(LEFT(Team1,3)),'-',UPPER(LEFT(Team2,3)),': ',Ergebnis) AS Spiel, DATE_FORMAT(Datum,'%d.%m.%Y') AS 'Wann' Spalten können mit „AS“ umbenannt werden WHERE Ort='München' Problem: München wird unterschiedlich geschrieben! Lösung: Auslagerung in eine eigene Tabelle

37 Relationale Datenbanken – Beziehungen
Begegnung und Ort werden in zwei getrennten Tabellen gespeichert und über eine Beziehung miteinander verknüpft. Zur Verknüpfung dient ein Ortskürzel, das als Fremdschlüssel in Begegnung gespeichert wird. BNR Team1 Team2 Ort A1 Deutschland Costa Rica München A2 Polen Ecuador Gelsenkirchen A3 Deutschland Polen Dortmund F4 Brasilien Australien München BNR Team1 Team2 ONR A1 Deutschland Costa Rica MUE A2 Polen Ecuador GEL A3 Deutschland Polen DOR F4 Brasilien Australien MUE Begegnung ONR Name MUE München GEL Gelsenk. DOR Dortmund Ort Schlüsselattribut aus Ort

38 Relationale Datenbanken – Beziehungen
Zwischen den Tabellen bestehen Beziehungen (Relationen) z.B. Spielort der Begegnung Die Verknüpfung erfolgt grundsätzlich dadurch, dass ein Fremdschlüssel der einen Tabelle auf den zugehörigen Primärschlüssel der anderen Tabelle zeigt. Vorteile: Daten werden jeweils nur in einer Tabelle gespeichert. Datenänderungen sind leichter durchzuführen. Strukturänderungen (z.B. das Hinzufügen der Stadiongröße) lassen sich meist mit geringem Aufwand realisieren. Die Struktur lässt flexiblere Abfragen zu. Master Detail PKey Data FKey PKey Data

39 SQL – einfache Joins Müssen in SQL Daten aus mehreren Tabellen entnommen werden, so werden sog. „Joins“ gebildet. Die Abarbeitung eines Joins in mehreren Schritten kann an folgendem Beispiel veranschaulicht werden: Es sollen alle Begegnungen ausgegeben werden, die in Stadien mit mehr als Sitzplätzen gespielt wurden. Begegnung Ort BNR Team1 Team2 ONR A1 GER CRC MUE A2 POL ECU GEL A3 GER POL DOR F4 BRA AUS MUE ONR Name Sitze MUE München 66000 GEL Gelsenk DOR Dortmund 65000

40 Cross-Join („jede Zeile mit jeder“)
SQL – einfache Joins Cross-Join („jede Zeile mit jeder“) SELECT * FROM Begegnung, Ort BNR Team1 Team2 ONR A1 GER CRC MUE A2 POL ECU GEL A3 GER POL DOR F4 BRA AUS MUE Ort ONR Name Sitze MUE München 66000 GEL Gelsenk DOR Dortmund 65000 Begegnung BNR Team1 Team2 ONR ONR Name Sitze A1 GER CRC MUE MUE München 66000 A1 GER CRC MUE GEL Gelsenk A1 GER CRC MUE DOR Dortmund 65000 A2 POL ECU GEL MUE München 66000 A2 POL ECU GEL GEL Gelsenk A2 POL ECU GEL DOR Dortmund 65000 F4 BRA AUS MUE MUE München 66000 F4 BRA AUS MUE GEL Gelsenk … … … … … … …

41 WHERE Begegnung.ONR = Ort.ONR
SQL – einfache Joins Einschränken auf „passende“ Datensätze. Es dürfen nur die Zeilen genommen werden, für die die „Begegnung“ und die „Ort“ Tabelle Daten des gleichen Ortes enthalten. Dies wird durch die sog. „Join-Bedingung“ erreicht. SELECT * FROM Begegnung, Ort WHERE Begegnung.ONR = Ort.ONR BNR Team1 Team2 ONR ONR Name Sitze A1 GER CRC MUE MUE München 66000 A1 GER CRC MUE GEL Gelsenk A1 GER CRC MUE DOR Dortmund 65000 A2 POL ECU GEL MUE München 66000 A2 POL ECU GEL GEL Gelsenk A2 POL ECU GEL DOR Dortmund 65000 F4 BRA AUS MUE MUE München 66000 F4 BRA AUS MUE GEL Gelsenk … … … … … … …

42 Einschränken auf „passende“ Datensätze (2).
SQL – einfache Joins Einschränken auf „passende“ Datensätze (2). Es sollen nur Spielorte mit mehr als Sitzen gezeigt werden. Momentan würde auch „Gelsenkirchen“ ausgegeben werden. Also muss eine weitere Bedingung erfüllt sein: SELECT * FROM Begegnung, Ort WHERE Begegnung.ONR = Ort.ONR AND Ort.Sitze > 60000 BNR Team1 Team2 ONR ONR Name Sitze A1 GER CRC MUE MUE München 66000 A1 GER CRC MUE GEL Gelsenk A1 GER CRC MUE DOR Dortmund 65000 A2 POL ECU GEL MUE München 66000 A2 POL ECU GEL GEL Gelsenk A2 POL ECU GEL DOR Dortmund 65000 F4 BRA AUS MUE MUE München 66000 F4 BRA AUS MUE GEL Gelsenk … … … … … … …

43 Einschränken auf gesuchte Spalten.
SQL – einfache Joins Einschränken auf gesuchte Spalten. Nur bestimmte Spalten werden ausgegeben. SELECT Begegnung.Team1, Begegnung.Team2, Ort.Name FROM Begegnung, Ort WHERE Begegnung.ONR = Ort.ONR AND Ort.Sitze > 60000 BNR Team1 Team2 ONR ONR Name Sitze A1 GER CRC MUE MUE München 66000 F4 BRA AUS MUE MUE München 66000 … … … … … … … Team1 Team2 Name GER CRC München BRA AUS München … … … In der Realität versucht das DBMS, durch „geschicktes“ Vorgehen die Datenmenge schon früher zu reduzieren.

44 Aufgaben, Datenbank: wm-stufe2
Geben Sie alle Begegnungen mit dem Ort der Austragung aus: Datum, Name der Teams und Name des Orts Sortierung nach Datum absteigend Wo fanden Spiele mit deutscher Beteiligung statt? Name und Sitzplätze der Stadien SELECT Datum, Team1, Team2, Ort.Name FROM Begegnung, Ort WHERE Ort.ONR=Begegnung.ONR ORDER BY Datum DESC SELECT Name, Sitze FROM Begegnung, Ort WHERE Ort.ONR=Begegnung.ONR AND ( Begegnung.Team1='Deutschland' OR Begegnung.Team2='Deutschland') SELECT DISTINCT Name, Sitze FROM Begegnung, Ort WHERE Ort.ONR=Begegnung.ONR AND ( Begegnung.Team1='Deutschland' OR Begegnung.Team2='Deutschland') Benennung Begegnung.Team1 kann vereinfacht dargestellt werden als Team1, solange die Namen eindeutig sind. Problem: Es werden Duplikate angezeigt Lösung: DISTINCT-Anweisung

45 Relationale Datenbanken – Beziehungen
Es sollen nun auch die Trainer der Teams gespeichert werden. Um Duplikate zu vermeiden, wird eine Tabelle der Teams angelegt. Es werden zwei Fremdschlüssel in der Tabelle Begegnung benötigt. BNR Team1 Team2 ONR A1 Deutschland Costa Rica MUE A2 Polen Ecuador GEL A3 Deutschland Polen DOR F4 Brasilien Australien MUE BNR TNR1 TNR2 ONR A1 GER CRC MUE A2 POL ECU GEL A3 GER POL DOR F4 BRA AUS MUE Begegnung TNR Name Trainer GER Deutschland Klinsmann POL Polen Janas CRC Costa Rica Guimaraes ECU Ecuador Suarez Team

46 SQL – Tabellen-Alias Soll in SQL auf eine Tabelle mehrfach zugegriffen werden, so kann dies mit Alias-Namen geschehen: Alle Begegnungen mit ihren Teams und Trainern SELECT B.Datum, T1.Name, T1.Trainer, T2.Name, T2.Trainer FROM Begegnung B, Team T1, Team T2 WHERE B.TNR1=T1.TNR AND B.TNR2=T2.TNR Der Alias-Name für Begegnung ist nicht notwendig (verkürzt die Abfrage)

47 Es werden nun Spalten mit gleichen Namen ausgegeben
SQL – Spaltennamen Es werden nun Spalten mit gleichen Namen ausgegeben Spaltennamen können umbenannt werden. SELECT B.Datum, T1.Name AS Team1, T1.Trainer AS Trainer1, T2.Name AS Team2, T2.Trainer AS Trainer2 FROM Begegnung B, Team T1, Team T2 WHERE B.TNR1=T1.TNR AND B.TNR2=T2.TNR Kann gezeigt werden an Datenbank wm-stufe3

48 Komplette Struktur der Datenbank
Ort ONR Name ONR Sitze TNR1 Begegnung SNR TNR2 Datum Ergebnis TNR TNR Team Schiedsrichter Name Trainer Vorname TNR LNR LNR Land LNR TNR in Team ist Primär- und Fremdschlüssel Name Einwohner Kontinent

49 Komplette Struktur der Datenbank als E/R-Diagramm
Ort 1 n n Begegnung n Team1 Team2 Datum Ergebnis 1 1 1 Team Schiedsrichter 1 n Datenbank: wm-stufe4 1 Land 1

50 Aufgaben, Datenbank: wm-stufe4
Welche Teams kommen aus Ländern, die weniger als 10 Mio. Einwohner haben? Geben Sie alle Begegnungen aus Teamnamen, Schiedsrichter, Ergebnisse nach Datum geordnet SELECT Land.Name, Land.Einwohner * AS Einwohnerzahl, Team.Trainer FROM Team, Land WHERE Team.TNR = Land.LNR AND Land.Einwohner<10 Rechenoperationen sind erlaubt. SELECT B.Datum, T1.Name, T2.Name, S.Name, S.Vorname, B.Ergebnis FROM Begegnung B, Schiedsrichter S, Land T1, Land T2 WHERE B.SNR = S.SNR AND B.TNR1 = T1.LNR AND B.TNR2 = T2.LNR ORDER BY B.Datum Der Join kann direkt auf das Land erfolgen, da von Team nichts benötigt wird.

51 Aufgaben, Datenbank: wm-stufe4
Geben Sie alle Begegnungen aus Teamnamen, Ergebnis, Schiedsrichter und Kontinent des Schiedsrichters SELECT B.Datum, T1.Name, T2.Name, S.Name, S.Vorname, LS.Name, LS.Kontinent, B.Ergebnis FROM Begegnung B, Schiedsrichter S, Land T1, Land T2, Land LS WHERE B.SNR = S.SNR AND B.TNR1 = T1.LNR AND B.TNR2 = T2.LNR AND S.LNR = LS.LNR ORDER BY B.Datum Die Tabelle Land wird nun sogar dreimal benötigt.

52 Gruppieren von Ergebnissen
Manchmal müssen die Ergebnisse einer Anfrage gruppiert und verrechnet werden. Es sollen die Kontinente und die Anzahlen der Teams ausgegeben werden. SELECT Team.TNR, Land.Kontinent FROM Team, Land WHERE Team.TNR = Land.LNR ORDER BY Land.Kontinent TNR Kontinent KOR Asien JPN Asien IRN Asien AUS Australien PAR Südamerika ARG Südamerika Der Join zur Tabelle Team ist notwendig, da es auch Einträge in der Land-Tabelle gibt, die keine Teams bei der WM stellen. Selbst zählen??? NEIN!

53 Gruppieren von Ergebnissen
Manchmal müssen die Ergebnisse einer Anfrage gruppiert und verrechnet werden. Es sollen die Kontinente und die Anzahlen der Teams ausgegeben werden. SELECT Land.Kontinent, COUNT(*) FROM Team, Land WHERE Team.TNR = Land.LNR GROUP BY Land.Kontinent ORDER BY Land.Kontinent TNR Kontinent KOR Asien JPN Asien IRN Asien AUS Australien PAR Südamerika ARG Südamerika Kontinent Anzahl Asien 3 Australien 1 Südamerika 2 3 Weitere „Aggregationsfunktionen“: AVG – Average, MAX, MIN 1 2

54 Aufgaben, Datenbank: wm-stufe4
Geben Sie die Anzahl an Spiele pro Kontinent aus! In welchen Stadien hat Deutschland wie oft gespielt? Wie viele Sitze haben die Stadien im Schnitt, maximal und minimal? SELECT COUNT(*) as Anzahl, L.Kontinent FROM Begegnung B, Team T, Land L WHERE (B.TNR1 = T.TNR OR B.TNR2 = T.TNR) AND T.TNR = L.LNR GROUP BY L.Kontinent SELECT O.Name, COUNT(*) FROM Begegnung B, Ort O WHERE (B.TNR1='GER' OR B.TNR2='GER') AND B.ONR=O.ONR GROUP BY O.Name In 1.) ist die Tabelle Team nicht unbedingt notwendig! SELECT ROUND(AVG(Sitze)), MAX(Sitze), MIN(Sitze) FROM Ort

55 Aufgaben, Datenbank: wm-stufe4
Welche Schiedsrichter kommen aus Ländern, die keine Teams stellen? Welche Spiele wurden von einem Schiedsrichter aus dem gleichen Kontinent gepfiffen? Geben Sie auch die Ländernamen der Teams aus. SELECT S.Name, S.Vorname, L.Name, L.Kontinent FROM Schiedsrichter S, Land L WHERE S.LNR = L.LNR AND NOT EXISTS ( SELECT NULL FROM Team T WHERE T.TNR=L.LNR) ORDER BY L.Kontinent, S.Name SELECT LT1.Name, LT2.Name, B.Ergebnis, S.Name, LS.Name, LS.Kontinent FROM Begegnung B, Schiedsrichter S, Land LS, Land LT1, Land LT2 WHERE B.SNR = S.SNR AND S.LNR = LS.LNR AND LT1.LNR = B.TNR1 AND LT2.LNR = B.TNR2 AND ( LT1.Kontinent = LS.Kontinent OR LT2.Kontinent = LS.Kontinent ) Spezialitäten für ganz Schnelle: Welches ist das Stadium mit den meisten Sitzen? SELECT O.Name, O.Sitze FROM Ort O HAVING Sitze=MAX(Sitze) Es sollen im Einführungsbeispiel nur die Kontinente ausgegeben werden, die mehr als 4 Teams stellen: SELECT Land.Kontinent, COUNT(*) FROM Team, Land WHERE Team.TNR = Land.LNR GROUP BY Land.Kontinent HAVING COUNT(*)>4 ORDER BY Land.Kontinent Welche Kontinente waren bei höchstens 15 Spielen beteiligt? SELECT L.Kontinent, COUNT(*) FROM Land L, Begegnung B WHERE L.LNR=B.TNR1 OR L.LNR=B.TNR2 GROUP BY L.Kontinent HAVING COUNT(*)<=15 Geben Sie alle Länder aus, zusammen mit den Trainern des Teams, falls dieses existiert. SELECT Land.Name, Team.Trainer FROM Land LEFT OUTER JOIN Team ON Team.TNR=Land.LNR ORDER BY Land.Name

56 Agenda Abfragesprachesprache SQL Verwaltung MySQL Datenbankmodellierung Zugriff auf Datenbanken (PHP & Co.) Ausblick Datenbanken – Wozu? Abfragesprachesprache SQL Verwaltung MySQL

57 Verwaltung des Datenbanksystems
In einem Datenbanksystem müssen Rechte für verschiedene Benutzer verwaltet werden: MySQL arbeitet nach der Installation ohne Schutz des Administrators Jeder kann auf alle Datenbanken zugreifen und diese verändern Mehrere Schüler sollen sich einen Datenbankserver „teilen“, dabei sich aber nichts gegenseitig „kaputtmachen“ Die Rechte können sehr fein vergeben werden, am Wichtigsten sind: SELECT: Benutzer kann Tabellen auslesen INSERT/UPDATE/DELETE: Tabelleninhalte dürfen verändert werden CREATE/ALTER/…: Tabellenstruktur darf verändert werden Versuch, auf phpMyAdmin des Nachbarrechners zuzugreifen.

58 MySQL – Passwort für Administrator vergeben
Anmeldetyp für phpMyAdmin ändern Ins Verzeichnis xampp\phpmyadmin wechseln. Datei config.inc.php mit Notepad öffnen Zeile $cfg['Servers'][$i]['auth_type'] = ‘config'; ändern auf $cfg['Servers'][$i]['auth_type'] = 'http';

59 MySQL – Passwort für Administrator vergeben
phpMyAdmin in Browser starten Menüpunkt „Rechte“ Benutzer „root“ auswählen und bearbeiten Passwort eingeben und speichern Beim nächsten Aufruf von phpMyAdmin ist die Eingabe des Passworts notwendig Die Benutzertabelle ist (wie auch das komplette Data Dictionary – Liste der Tabellen und Spalten) in der System-Datenbank mysql und INFORMATION_SCHEMA verzeichnet. Kann dort eingesehen werden (NICHTS VERÄNDERN!) Alternative, um Passwort zu ändern: Setzen eines Passworts für den Administrator (root) DOS-Fenster öffnen Ins bin-Verzeichnis von MySQL wechseln, dort: mysqladmin --user=root password MeinNeuesPasswort Ändern des Passworts für den Administrator (root) mysqladmin --user=root --password=PwdAlt password PwdNeu

60 Benutzer / Rechte vergeben
Über den gleichen Dialog können weitere Benutzer angelegt werden und Rechte auf den Datenbanken vergeben werden z.B. für einen zentralen Datenbankserver sollen pro Schülergruppe „exklusive“ Datenbanken zur Verfügung gestellt werden Die Datenbank gleich mit dem Benutzer zu erstellen, ist die schnellste Variante. Ansonsten müssen die Rechte DB-spezifisch angelegt werden. Übung: Weiteren Benutzer erstellen, der auf der DB wm-stufe4 nur lesen darf. Abmelden (Browser zu) und mit neuem Benutzer anmelden.

61 Benutzer / Rechte vergeben
Soll sich auch der Administrator (root) von anderen Rechnern aus anmelden können, so muss dies separat konfiguriert werden. Bei jedem Benutzer ist angegeben, von welchem Rechner aus eine Anmeldung möglich ist. Menüpunkt „Rechte“ Benutzer „root“ auswählen und bearbeiten

62 Benutzer anlegen Schützen Sie den Administrator-Zugang für ihren mySQL-Server wie zuvor beschrieben. Legen Sie einen Benutzer „ifb“ und Passwort „Speyer“ an. Dieser soll die Leserechte (SELECT) auf der Datenbank „wm-stufe4“ erhalten. Versuchen Sie, mit diesem Benutzer auf die Datenbank des Nachbarn / der Nachbarin zuzugreifen.

63 Agenda Abfragesprachesprache SQL Verwaltung MySQL Datenbankmodellierung Zugriff auf Datenbanken (PHP & Co.) Ausblick Datenbanken – Wozu? Verwaltung MySQL Datenbankmodellierung

64 Ein neues Informationssystem… Anforderungskatalog
Schulverwaltung Die Benutzer können eine Liste aller Lehrer mit ihrem Dienstkürzel abrufen. Für jede Klasse ist eine Liste der durchgeführten Klassenfahrten mit dem leitenden Lehrer ersichtlich. StD L. Lämpel übernimmt dieses Jahr die 7a als Klassenleiter. Die Klasse kann das im Internet schon in den Ferien erfahren. Eine Suche ist möglich über Klassenstufe, Lehrer oder Fach. StR A. Kribich hat sich fortgebildet und darf ab diesem Jahr neben Mathematik und ev. Religion auch Informatik unterrichten. Die Fachschaftsliste muss aktualisiert werden. Nachdem LiA Sch. Merz in Rente gegangen ist, geht die Fachbereichsleitung in Sport an OStR‘ G. Lenk.

65 Modellbildung Um ein Informationssystem zu erstellen, muss ein Ausschnitt der realen Welt („Miniwelt“) im Computersystem erfasst werden. Miniwelt ? Datenmodell Repräsentation der Informationen als strukturierte Daten Die Benutzer können eine Liste aller Lehrer mit ihrem Dienstkürzel abrufen. StD L. Lämpel übernimmt dieses Jahr die 7a als Klassenleiter. Die Klasse kann das im Internet schon in den Ferien erfahren. Eine Suche ist möglich über Klassenstufe, Lehrer oder Fach. Unstrukturierte Informationen über die Miniwelt

66 Internes Modell (z.B. relationales Datenmodell)
Modellbildung Um aus einer Beschreibung einer Miniwelt das Datenmodell einer Datenbank abzuleiten, bietet es sich an, zunächst ein grafisches Konzept der Daten zu erstellen. Konzeptionelle Sicht Internes Modell (z.B. relationales Datenmodell) Text Externe Sicht

67 Konzeptionelles Modell – E/R-Diagramme
E/R-Diagramme dienen dazu, das konzeptionelle Modell des Informationssystems zu erstellen. Es werden zwei Konstrukte verwendet: Entitätstypen Beziehungstypen (Relationships) Eine Entität ist ein bestimmtes Objekt der realen Welt oder unserer Vorstellung z.B. eine Person, ein Gegenstand, ein Ereignis Entitäten mit gleichen Eigenschaften werden zu Entitätstypen zusammengefasst Symbol: Rechteck Statt Entitätstyp auch Entitätsklasse (Entitätsmenge) gebräuchlich  Nähe zur objektorientierten Sicht. Analog: Beziehungstyp auch als Beziehungsklasse. Lehrer

68 E/R-Diagramme - Entitätstyp
Beispiel Entitätstyp: Entität: Lehrer Lämpel, Kürzel Lä Entitätstyp: Menge aller Lehrer mit den Merkmalen Vorname, Nachname, Kürzel, … Primärschlüssel: Kürzel (?) (oder ein künstlicher Schlüssel) Entitätstyp „Lehrer“ Kürzel: Lä Name: Lämpel Vorname: Ludwig Titel: StD 3 Entitäten Kürzel: Kr Name: Kribich Vorname: Alfred Titel: StR Hier kann man auch gut den Begriff „Entitätsmenge“ erklären. Kürzel: Le Name: Lenk Vorname: Gertrud Titel: OStR'

69 E/R-Diagramme - Beziehungstyp
Gleichartige Beziehungen zwischen Entitäten werden als ein Beziehungstyp zwischen den Entitätstypen definiert. Symbol: Raute Beispiel: Ein Lehrer führt Klassenfahrten durch. Kuerzel: Lä Name: Lämpel Beziehungen Stufe: 8 Teil: a Kuerzel: Kr Name: Kribich Stufe: 11 Teil: M1 Kuerzel: Me Name: Merz Stufe: 12 Teil: m3 Lehrer Klassenfahrt Beziehungstyp Klasse Entitätstyp Entitätstyp

70 Modellierung oft nicht eindeutig
Die Beziehung „Klassenfahrt“ könnte man auch als eigenen Entitätstyp modellieren. Modellierung ist oft nicht eindeutig, es gibt je nach Ansicht mehrere sinnvolle Modelle für eine Miniwelt. Lehrer Klasse führt durch nimmt teil Klassenfahrt Unterschied zur vorherigen Lösung: Jetzt können mehrere Klassen an der gleichen Klassenfahrt teilnehmen. Es könnten Klassenfahrten ohne Lehrer stattfinden.

71 E/R-Diagramme - Attribute
Die Eigenschaften aller Entitäten und Beziehungen eines Entitätstyps bzw. eines Beziehungstyps werden mit Hilfe von Attributen erfasst. Symbol: Ellipse Beispiel: Lehrer Klassenfahrt Klasse Name Kürzel Vorname identifizierend beschreibend Datum Ziel Teil Anzahl Stufe

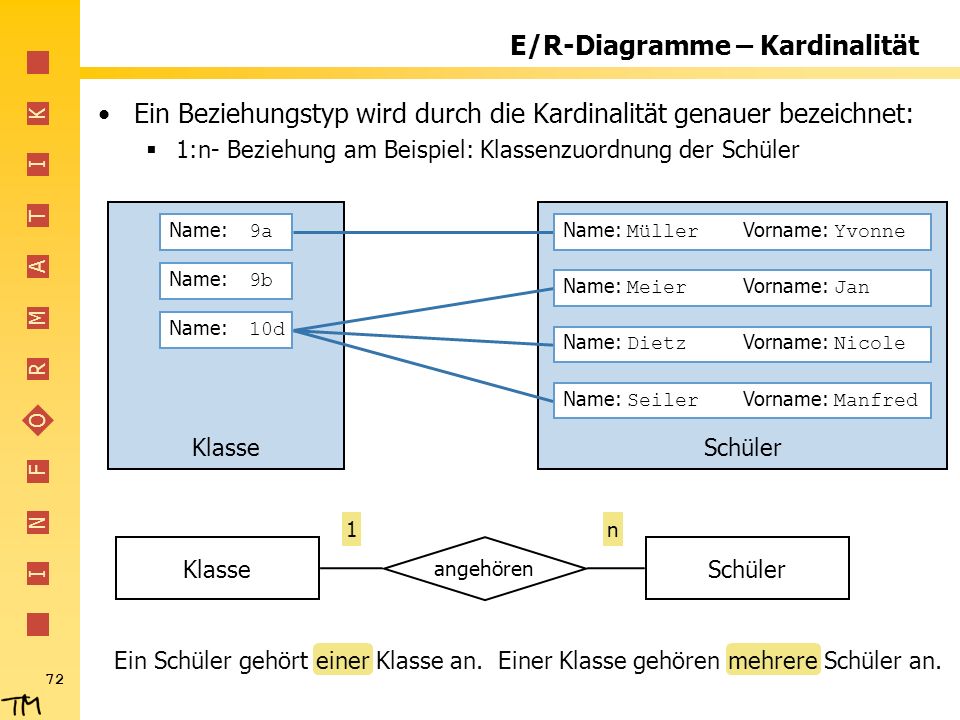

72 E/R-Diagramme – Kardinalität
Ein Beziehungstyp wird durch die Kardinalität genauer bezeichnet: 1:n- Beziehung am Beispiel: Klassenzuordnung der Schüler Name: 9a Name: Müller Vorname: Yvonne Name: 9b Name: Meier Vorname: Jan Name: 10d Name: Dietz Vorname: Nicole Name: Seiler Vorname: Manfred Klasse Schüler 1 n Ein Schüler gehört einer Klasse an. Einer Klasse gehören mehrere Schüler an. Klasse angehören Schüler

73 E/R-Diagramme – Kardinalität
n:m – Beziehung am Beispiel: Kurszuordnung von Schülern in der MSS Fach: Mathe LK: ja Name: Müller Vorname: Yvonne Fach: Deutsch LK: ja Name: Meier Vorname: Jan Fach: Englisch LK: ja Name: Dietz Vorname: Nicole Name: Seiler Vorname: Manfred Kurs Schüler n m Ein Kurs hat mehrere Schüler. Ein Schüler nimmt an mehreren Kursen teil. Kurs besucht Schüler

74 E/R-Diagramme – Kardinalität
Die Kardinalitäten (1:1, 1:n, n:m) geben nur an, wie viele Entitäten maximal miteinander verbunden sind. Bsp.: Ein Schüler ist maximal einer Klasse zugeordnet. Einer Klasse sind maximal n Schüler zugeordnet. Die Kardinalität kann zusätzlich eingeschränkt werden. Bsp.: Eine Klasse hat minimal 8 und maximal 30 Schüler. 1 angehören n Klasse Schüler 1 n Klasse angehören Schüler [8,30] [1,1]

75 E/R-Diagramme – Reflexive Beziehungstypen
Beziehungen können auch auf dem gleichen Entitätstyp gelten, Selbstbeziehung oder Reflexive Beziehung. Bsp.: Heirat Name: Meier Vorname: Klaus Name: Bach Vorname: Stefan Name: Meier Vorname: Sabine Name: Bach-Meier Vorname: Petra Name: Hurtig Vorname: Hans Personen Eine Person heiratet (normalerweise bei Monogamie) eine weitere Person. … im Laufe eines Lebens kann eine Person aber nacheinander mehrere andere Personen heiraten. 1 Personen Heirat 1 oder n:m ?

76 E/R-Diagramme – Ist-Beziehung
Die Ist-Beziehung gibt an, dass ein Entitätstyp eine Spezialisierung eines anderen Entitätstyps darstellt. Bsp.: „Lehrer“ spezialisiert „Person“ Die Spezialisierungstypen erben die Attribute des Generalisierungstyps. Vorname Name Person Generalisierungstyp ist ist Spezialisierungstypen Schüler Lehrer Hier ist die Benennung als „Entitätsklasse“ günstiger. Will man mit den Schülern so weit gehen (oder wurden OO-Konzepte zuvor besprochen), sollte man diesen Begriff vorziehen. Klasse Titel

77 Normalisierung von relationalen Schemata
Im ersten Teil wurde eine bestehende Datenbank sukzessive erweitert und vor allem in mehrere Tabellen zerlegt, um Redundanzen zu vermeiden. Dieser Prozess kann in der sog. „Normalisierung“ formalisiert werden. Das Relationenschema wird dabei in die erste, zweite, dritte usw. Normalform überführt. Immer mehr Redundanzen werden vermieden. Immer mehr Tabellen sind notwendig (und Anfragen werden komplexer). Prozess wird in der Realität nur bis zu einem gewissen Grad durchlaufen. Weitergehendes mit Beispielen in:

78 Transformation E/R-Modell in relationales Schema
Transformation von Entitätstypen Für jeden Entitätstyp eine Tabelle Schüler E/R-Modell Relationales Schema Name SNR Vorname Schueler SNR Name Vorname

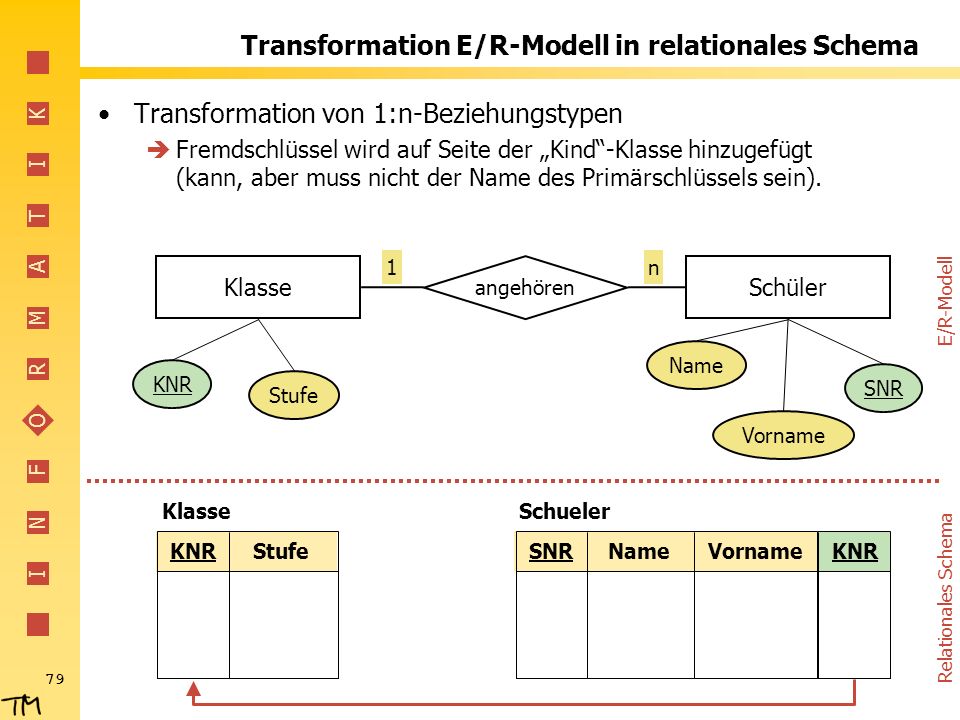

79 Transformation E/R-Modell in relationales Schema
Transformation von 1:n-Beziehungstypen Fremdschlüssel wird auf Seite der „Kind“-Klasse hinzugefügt (kann, aber muss nicht der Name des Primärschlüssels sein). E/R-Modell Relationales Schema Klasse 1 angehören n Schüler Name KNR SNR Stufe Vorname Klasse KNR Stufe Schueler Das Attribut für den künstlichen Fremdschlüssel ist im relationalen Schema in der Regel nicht sichtbar! SNR Name Vorname KNR

80 Transformation E/R-Modell in relationales Schema
Transformation von n:m-Beziehungstypen Einfügen eines Fremdschlüssels nicht möglich Separate Tabelle mit zwei Fremdschlüsseln E/R-Modell Relationales Schema Kurs n besucht m Schüler Name KNR SNR Stufe Fehlstunden Vorname Kurs KNR Besucht Fehlst. SNR Schueler KNR Stufe SNR Name Vorname

81 Transformation E/R-Modell in relationales Schema
Transformation von 1:1-Beziehungstypen z.B. das separate Speichern von sensiblen Daten zu Personen Separate Tabelle, wobei dort Primärschlüssel auch Fremdschlüssel ist. E/R-Modell Relationales Schema Schüler 1 Zusatzdaten 1 SchülerPrivat Vorname Konfession SNR SNR Name Herkunft Schueler SchuelerPrivat SNR Name Vorname Herkunft Konfession SNR

82 Transformation E/R-Modell in relationales Schema
Transformation der Ist-Beziehung Separate Tabelle, ähnlich der 1:1-Beziehung Person Schüler ist E/R-Modell Relationales Schema Konfession Vorname PNR SNR Name Schulart Person Schueler SNR Name Vorname Konfession Schulart SNR

83 Tools für E/R-Diagramme
DBDesigner4 Ungetestet: Mogwai ER-Designer (http://sourceforge.net/projects/mogwai/) TOAD Data Modeler TOAD für MySQL (Beta) Oder doch einfach mit Office-Programmen…

84 Erstellen Sie ein E/R-Modell und dann das relationale Schema.
Aufgaben Erstellen Sie ein E/R-Modell und dann das relationale Schema. „Schule“ Es werden alle LehrerInnen mit ihren Namen, Vornamen, Kürzeln und Dienstgrad erfasst. Die Benutzer können im Internet eine Liste der Klassen mit ihren KlassenleiterInnen einsehen. Es ist eine Suche nach den Fachschaften der Schule möglich. Dabei werden auch alle LehrerInnen angezeigt, die der Fachschaft angehören.

85 Bibliothek … Anforderungskatalog
Erstellen Sie ein E/R-Modell und dann das relationale Schema. „Bibliothek“ In der Bibliothek müssen Bücher erfasst werden. Eine Suche ist möglich über Sachgebiet, Autor, Titel, Erscheinungsort und –jahr, Verlag. Bei der Suche wird eine Liste aller verfügbaren Verlage vorgeblendet. Leser, die Bücher ausleihen wollen, müssen sich zuvor registrieren. Für ein Buch kann herausgefunden werden, ob es zur Zeit ausgeliehen ist und von wem. Um Schäden nachvollziehen zu können, können alle vorherigen Ausleiher ermittelt werden. Bei zu langer Ausleihe erfolgt eine Mahnung an den Leser. Das muss vermerkt werden.

86 Anfragen an die Bibliothek-Datenbank
Eine Datenbank für das Schema kann fertig importiert werden! (Bibliotheks-DB_latin.sql) Welche Bücher sind bei einem Verlag aus München erschienen? (214 Ergebnisse) Welche Jugendbücher sind zur Zeit von welchem Leser ausgeliehen? Geben Sie den Buchtitel, den Lesernamen und das Datum der Ausleihe aus! (7 Ergebnisse) Wie viele Bücher existieren zu jedem Sachgebiet? Geben Sie die Sachgebiete nach Anzahl absteigend sortiert aus. Wie viele Bücher aus jedem Sachgebiet sind zur Zeit ausgeliehen? (Kinder: 14) Welche Leser haben zur Zeit Bücher ausgeliehen? (49 Ergebnisse, Achtung Duplikate?) 1. SELECT Buecher.Titel, Buecher.Autor, Verlag.Name FROM Buecher, Verlag WHERE Buecher.VNr=Verlag.VNr AND Verlag.Ort='München' 2. SELECT Titel, Nachname, Vorname, ausgeliehen FROM Ausleihe, Leser, Buecher WHERE Leser.LeserNr=Ausleihe.LeserNr AND Buecher.BuchNr=Ausleihe.BuchNr AND zurueck=0 AND Sachgebiet='Jugend‚ 3. SELECT Sachgebiet, COUNT(*) AS Anzahl FROM Buecher GROUP BY Sachgebiet ORDER BY Anzahl DESC 4. SELECT Sachgebiet, COUNT(*) as Anzahl FROM Buecher, Ausleihe WHERE Buecher.BuchNr=Ausleihe.BuchNr ORDER BY Sachgebiet 5. SELECT DISTINCT Nachname, Vorname FROM Leser, Ausleihe ORDER BY Nachname

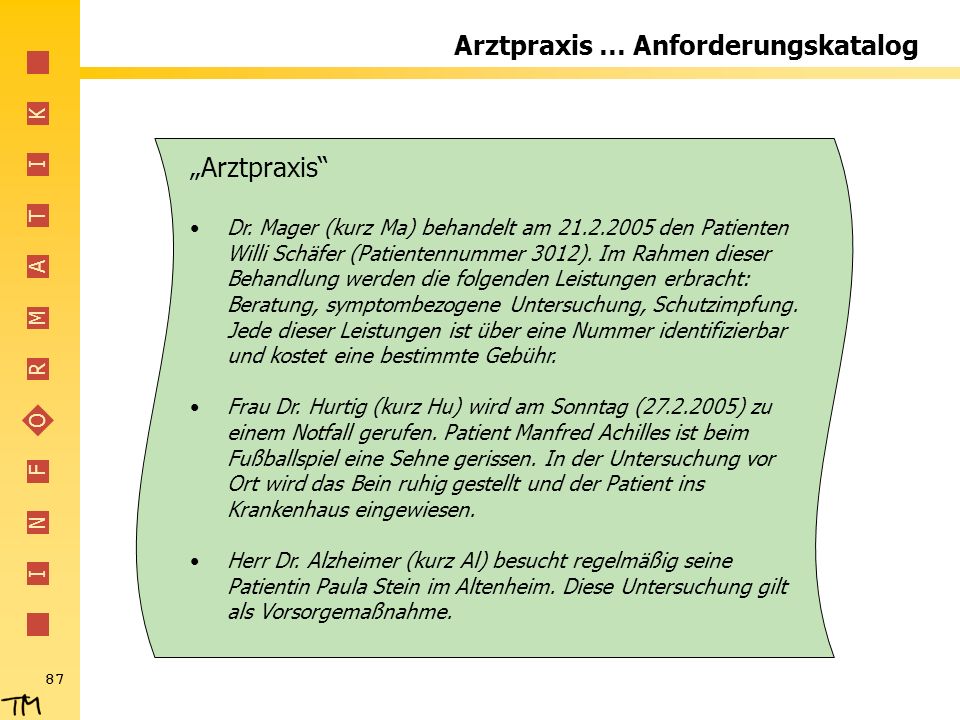

87 Arztpraxis … Anforderungskatalog
Dr. Mager (kurz Ma) behandelt am den Patienten Willi Schäfer (Patientennummer 3012). Im Rahmen dieser Behandlung werden die folgenden Leistungen erbracht: Beratung, symptombezogene Untersuchung, Schutzimpfung. Jede dieser Leistungen ist über eine Nummer identifizierbar und kostet eine bestimmte Gebühr. Frau Dr. Hurtig (kurz Hu) wird am Sonntag ( ) zu einem Notfall gerufen. Patient Manfred Achilles ist beim Fußballspiel eine Sehne gerissen. In der Untersuchung vor Ort wird das Bein ruhig gestellt und der Patient ins Krankenhaus eingewiesen. Herr Dr. Alzheimer (kurz Al) besucht regelmäßig seine Patientin Paula Stein im Altenheim. Diese Untersuchung gilt als Vorsorgemaßnahme.

88 Agenda Abfragesprachesprache SQL Verwaltung MySQL Datenbankmodellierung Zugriff auf Datenbanken (PHP & Co.) Ausblick Datenbanken – Wozu? Datenbankmodellierung Zugriff auf Datenbanken (PHP & Co.)

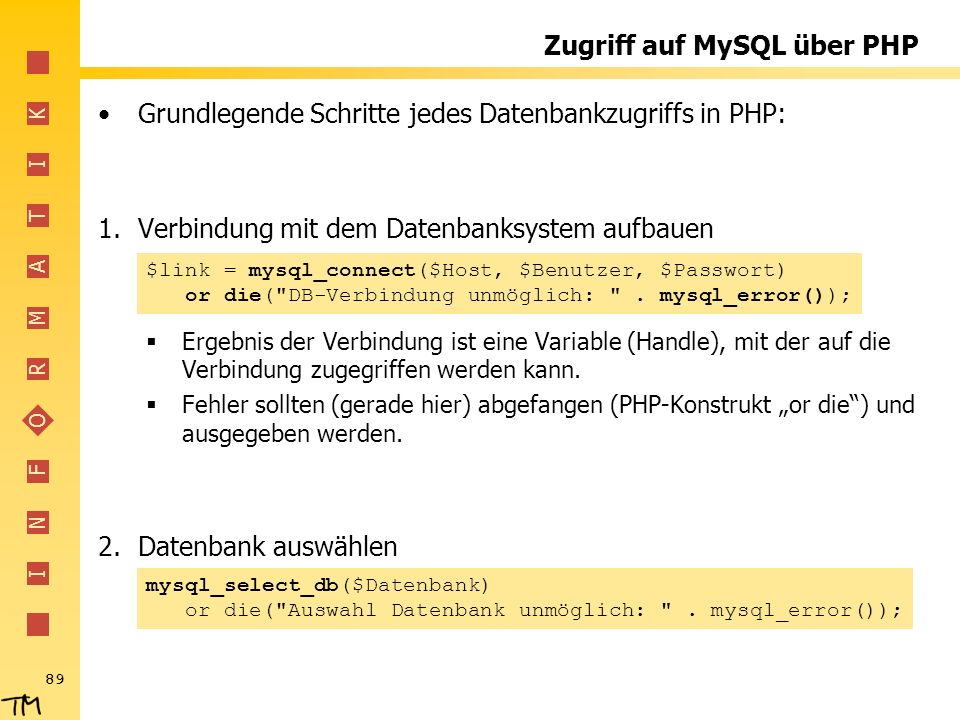

89 Zugriff auf MySQL über PHP
Grundlegende Schritte jedes Datenbankzugriffs in PHP: Verbindung mit dem Datenbanksystem aufbauen Ergebnis der Verbindung ist eine Variable (Handle), mit der auf die Verbindung zugegriffen werden kann. Fehler sollten (gerade hier) abgefangen (PHP-Konstrukt „or die“) und ausgegeben werden. Datenbank auswählen $link = mysql_connect($Host, $Benutzer, $Passwort) or die("DB-Verbindung unmöglich: " . mysql_error()); Rückgabewert von mysql_connect: Eine MySQL Verbindungs-Kennung im Erfolgsfall oder FALSE im Fehlerfall. Rückgabewert von mysql_select_db: Gibt bei Erfolg TRUE zurück, im Fehlerfall FALSE. In Wirklichkeit ist „or die()“ ein Boolscher Ausdruck. Ist der erste Ausdruck von (exp1 or exp2) schon TRUE, so wird der zweite erst gar nicht ausgewertet … ein übler (aber einfacher) Trick für die Fehlerbehandlung. Alternative: Abfrage des Handles: <?php //Verbindung aufbauen $server = "localhost"; $nutzer = "hsg910"; $kennwort = "geheim"; $db_link = mysql_connect($server,$nutzer,$kennwort); if (!is_null($db_link)) { echo "<p>Verbindung erfolgreich!</p> Handle-ID: $db_link"; } else { echo "<p>keine Verbindung!</p> Handle-ID: $db_link"; }; ?> mysql_select_db($Datenbank) or die("Auswahl Datenbank unmöglich: " . mysql_error());

90 Zugriff auf MySQL über PHP
Abfrage ausführen Ergebnis ist eine Variable (Handle), mit der auf das Resultat der Anfrage zugegriffen werden kann. Ergebnisse ausgeben Grundlegendes Problem Programmiersprachen sind iterativ relationale Datenbanken (und damit SQL) sind mengenorientiert Speicherung und „Durchlaufen“ der Ergebnisse notwendig Für das Abrufen der Ergebnisse gibt es drei wesentliche Varianten: Array Assoziatives Array Objektorientiert Freigabe der Handles (kann entfallen) $result = mysql_query($SQLText) or die("Anfrage fehlgeschlagen: " . mysql_error()); Die Freigabe der Handles ist nicht unbedingt notwendig, da diese bei Beenden des php-Skripts sowieso freigegeben werden. $result gibt 0 zurück, wenn es ein Problem mit der Abfrage gab (Alternativ zu „or die()“) mysql_free_result($result); mysql_close($link);

91 Zugriff auf MySQL über PHP
Ausgabe der Ergebnisse als Array mysql_fetch_array liefert eine komplette Zeile des Ergebnisses als Array (Alternative: mysql_fetch_row) Nach der letzten Zeile wird FALSE zurückgegeben Auslesen und Speichern einer Ergebniszeile als Array while ($arrRow = mysql_fetch_array($result)) { echo "$arrRow[0] : $arrRow[1]"; } Schleife über alle Zeilen des Ergebnisses Zugriff auf eine Spalte der Ergebniszeile Beispiel: BegegnungTeamsArray.php

92 Zugriff auf MySQL über PHP
Ausgabe der Ergebnisse als assoziatives Array mysql_fetch_array liefert auch ein assoziatives Array, d.h. es kann über die Spaltennamen zugegriffen werden. Problem: Spaltennamen müssen eindeutig sein Auslesen und Speichern einer Ergebniszeile als Array Schleife über alle Zeilen des Ergebnisses while ($arrRow = mysql_fetch_array($result)) { echo "$arrRow[Team1] : $arrRow[Team2]"; } Zugriff auf eine Spalte der Ergebniszeile BegegnungTeamsAssozArray.php Bei Verwendung von foreach für eine Schleife über alle Felder muss beachtet werden, dass mysql_fetch_array eigentlich jedes Spalte doppelt enthält: Einmal indiziert und einmal über Namen zugreifbar. Daher wird jede Spalte bei foreach doppelt ausgegeben. Lösung: mysql_fetch_row verwenden oder mysql_fetch_array mit zusätzlichem Parameter aufrufen: mysql_fetch_array($result, MYSQL_NUM)  nur indiziertes Array mysql_fetch_array($result, MYSQL_ASSOC)  nur assoziatives Array

93 Zugriff auf MySQL über PHP
Ausgabe der Ergebnisse als Objekt mysql_fetch_object liefert eine komplette Zeile des Ergebnisses als Objekt Nach der letzten Zeile wird FALSE zurückgegeben Auslesen und Speichern einer Ergebniszeile als objekt while ($oRow = mysql_fetch_object($result)) { echo "$oRow->Team1 : $oRow->Team2"; } Schleife über alle Zeilen des Ergebnisses Zugriff auf eine Spalte der Ergebniszeile Beispiel: BegegnungTeamsArray.php

94 Zugriff auf MySQL über PHP
Weitere interessante Funktionen: mysql_num_rows($result) Gibt die Anzahl der Zeilen (Datensätze) im Ergebnis aus. mysql_num_fields($result) Gibt die Anzahl der Spalten im Ergebnis aus. mysql_field_name($result, 0) Name eines Feldes im Ergebnis. mysql_affected_rows() Liefert die Anzahl betroffener Datensätze einer vorhergehenden MySQL Operation wie z.B. DELETE, UPDATE Vereinfachung: Herstellen der Verbindung / Datenbankauswahl in eine separate Include-Datei, die immer wieder verwendet werden kann. include "_DBVerbindung.inc"; Beispiel: SQLAbfrage.htm / SQLAbfrageDirekt.php / SortBegegnungen.php

95 PHP und Datenbanken – Aufgaben
Erstellen Sie php-Anzeigeseiten für die Datenbank wm-stufe4. Verwenden Sie dazu Abfragen aus dem SQL-Teil. Erstellen Sie eine Abfrage, bei der der Spielort eingegeben werden kann (HTML-Formular). Es werden dann alle Begegnungen an diesem Ort ausgegeben. Erweiterung zu 2. : Die Liste der verfügbaren Orte wird vorgeblendet. Geben Sie die Begegnungen aus. Es sollen Links in jeder Spalte sein, die eine Sortierung erlauben. Vorlagen verwenden!

96 MySQL in Delphi In Delphi kann der Zugriff auf Datenbanken mittels Borland Database Engine (BDE) bzw. dbExpress erfolgen. Problem: Ab Delphi 5 ist die Datenbankunterstützung nur in der Professional-Version enthalten. Lösung: Verzicht auf Borland-Datenbank-Komponenten und Verwendung freier Zugriffssoftware MySQLDirect (http://www.sourceforge.net/projects/directsql) Units, die einen einfachen Datenbankzugriff erlauben Einsteiger-Tutorial dazu: Bei MySQL direct handelt es sich nicht um Komponenten, sondern um Units, die Klassen enthalten, die in einer Anwendung wie gewohnt instanziiert und freigegeben werden müssen. Beispiel: ClientServer.dpr

97 MySQL mit ODBC „anzapfen“
ODBC (Open DataBase Connectivity) ist ein (alter) Standard, um auf Datenquellen (insbesondere Datenbanken) zuzugreifen. gewisse Standardisierung und damit leichtere Portierung auf andere Datenbanksysteme Zugriffsmöglichkeit für verschiedene Programme (Excel, Access, Delphi, …) Muss für MySQL separat installiert werden (http://mysql.org/downloads/connector/) Darstellung Anwendungsprogramm „Logik“ Client ODBC Connector (Datenbank)Server Datenbasis Server

98 MySQL mit ODBC „anzapfen“
Systemsteuerung  Verwaltung  Datenquellen (ODBC)

99 ODBC-Zugriff am Beispiel Excel 2003
In Excel gibt es Probleme mit der erstellten Datenquelle: Ein Zeichen des Charactersets wird abgeschnitten. Lösung: Speicherung der Quelle als dsn-Datei. Daten  Importieren  mysql_Quelle_für_wm-stufe1.dsn öffnen. Diese Datei kann für eigene Zwecke leicht mit einem Editor angepasst werden.

100 Agenda Abfragesprachesprache SQL Verwaltung MySQL Datenbankmodellierung Zugriff auf Datenbanken (PHP & Co.) Ausblick Datenbanken – Wozu? Zugriff auf Datenbanken (PHP & Co.) Ausblick

101 Ausblick - Was hätte man noch alles behandeln können?
Weitere Möglichkeiten von SQL Outer Joins Sub-Selects Datenbank-Management Zugriffsbeschleunigung über Indizes Verwaltung der physischen Speicherung storage engine InnoDB für MySQL Sicherung der Datenbank Verändern der Datenbankinhalte mit SQL INSERT / DELETE / UPDATE Verändern der Datenbankstruktur über Anweisungen Data Definition Language (DDL) u.v.m. QbE… Der Tabellentyp InnoDB muss separat in der Konfigurationsdatei my.cnf (mysql/bin) aktiviert werden: # skip-innodb # muss auskommentiert werden! # Uncomment the following if you are using InnoDB tables innodb_data_home_dir = c:/xampp/mysql/ innodb_data_file_path = ibdata1:10M:autoextend innodb_log_group_home_dir = c:/xampp/mysql/ Bsp. für OuterJoin an schulverwaltung.sql (Fach Spanisch ohne Lehrer): SELECT Fach, COUNT( LNR ) FROM Faecher LEFT OUTER JOIN unterrichtet ON Faecher.FNR=Unterrichtet.FNR GROUP BY Fach ORDER BY Fach

102 PHP-Dokumentation (mit MySQL Funktionen)
Software / Links XAMPP Deutsche MySQL Seite (englisch: MySQL Gui Tools PHP-Dokumentation (mit MySQL Funktionen) Connectors (ODBC, JDBC, …) für MySQL

103 Material zur MySQL-Verwendung von Klaus Merkert
Software / Links Material zur MySQL-Verwendung von Klaus Merkert Material zu DB allgemein von OSZ Handel, Berlin u.v.m.

104 Schemata der Beispieldatenbanken
Schema zur Beispieldatenbank „schulverwaltung.sql“ LNR Name Vorname FNR Fach unterrichtet n m Lehrer Faecher n Klassenleiter m Klassen KStufe KBuchstabe Saal

105 Schemata der Beispieldatenbanken
Schema zur Beispieldatenbank „bibliothek.sql“ BuchNr Autor zurueck LeserNr Nachname Ausleihe n m Buecher Leser n 1 gibt heraus Ist Teil von 1 1 Verlag Leserprivat VNR Name Ort LeserNr Geschlecht
