Kürzeste Wege Implementierung des Algorithmus von Dijkstra Helmut PaulusSpeyer, 5.-7.11.07.

Ähnliche Präsentationen


Präsentation zum Thema: "Kürzeste Wege Implementierung des Algorithmus von Dijkstra Helmut PaulusSpeyer, 5.-7.11.07."—  Präsentation transkript:

1 Kürzeste Wege Implementierung des Algorithmus von Dijkstra Helmut PaulusSpeyer,

2 Teil 1 Objektorientierte Modellierung von Graphen

3 3 Graphen Ein Graph besteht aus – einer Menge von Knoten (Objekten) und – einer Menge von Kanten (Beziehungen), die die Knoten verbinden. Ein Graph besteht aus – einer Menge von Knoten (Objekten) und – einer Menge von Kanten (Beziehungen), die die Knoten verbinden. Ein Graph beschreibt eine Struktur aus Objekten und den Beziehungen zwischen ihnen. Klassische Probleme Eulersche Wanderungen Hamiltonsche Rundreisen Labyrinthproblem Problem des Handlungsreisenden Kürzeste Wege

4 4 Algorithmus von Dijkstra {Eingabe: Graph G; Startknoten s des Graphen} für alle Knoten w setze dg(w) = setze dg(s) = 0 füge s in eine (zunächst leere) Datenstruktur D ein solange D nicht leer ist entnimm einen Knoten w mit minimalem dg(w) aus D für alle Kanten {w,u} falls dg(u) = füge u in D ein falls dg(u) > dg(w) + g({w,u}) setze dg(u) = dg(w)+g({w,u}) {Ausgabe: gewichteter Abstand dg(w) aller Knoten w vom Startknoten s} {Eingabe: Graph G; Startknoten s des Graphen} für alle Knoten w setze dg(w) = setze dg(s) = 0 füge s in eine (zunächst leere) Datenstruktur D ein solange D nicht leer ist entnimm einen Knoten w mit minimalem dg(w) aus D für alle Kanten {w,u} falls dg(u) = füge u in D ein falls dg(u) > dg(w) + g({w,u}) setze dg(u) = dg(w)+g({w,u}) {Ausgabe: gewichteter Abstand dg(w) aller Knoten w vom Startknoten s} Quelle:

5 5 Algorithmus von Dijkstra {Eingabe: Graph G; Startknoten s, Zielknoten z des Graphen} für alle Knoten w setze dg(w) = setze dg(s) = 0 füge s in eine (zunächst leere) Warteschlange WS ein solange erstesElement von WS <> z entnimm den ersten Knoten w von WS für alle Kanten {w,u} falls dg(u) = füge u in WS ein falls dg(u) > dg(w) + g({w,u}) setze dg(u) = dg(w)+g({w,u}) {Ausgabe: gewichteter Abstand dg(w) des Zielknotens z vom Startknoten s} {Eingabe: Graph G; Startknoten s, Zielknoten z des Graphen} für alle Knoten w setze dg(w) = setze dg(s) = 0 füge s in eine (zunächst leere) Warteschlange WS ein solange erstesElement von WS <> z entnimm den ersten Knoten w von WS für alle Kanten {w,u} falls dg(u) = füge u in WS ein falls dg(u) > dg(w) + g({w,u}) setze dg(u) = dg(w)+g({w,u}) {Ausgabe: gewichteter Abstand dg(w) des Zielknotens z vom Startknoten s} Abgewandelte Version: Vorteil: Geringerer Rechenaufwand bei einer einmaligen Suche

6 6 Algorithmus von Dijkstra A B C D E F A B C D E F Nach Ausführung Jeder besuchte Knoten enthält den minimalen Abstand zum Startknoten, sowie einen Verweis zu seinem Vorgänger im Pfad (lineare Liste). Gesucht: Kürzester Weg von A nach E

7 7 Implementierung von Graphen TKnoten - name : string - kanten : Tkantenliste - anzahlkanten : integer - entfernung : integer - nachfolger, vorgaenger : TKnoten + create(n : string; x,y : integer) + fuegeKantehinzu(nachbar : Tknoten; e : integer) TKante - entfernung : integer - zielKnoten :TKnoten + create(k : TKnoten; e : integer) + gibEntfernung : integer + gibNachbar : TKnoten * 1 Objektorientierte Lösung: Jeder Knoten ist ein Objekt Jede Kante ist ein Objekt * TGraph - anzahlKnoten : integer - knoten : Tknotenliste - initialisiere + create + berechneWeg(start,ziel : Tknoten) + gibAlleKnoten : Tknotenliste + gibKnoten(n : string) + gibAnzahlKnoten : integer Das Graphobjekt verwaltet die Knoten und Kanten und stellt den Suchalgorithmus zur Verfügung

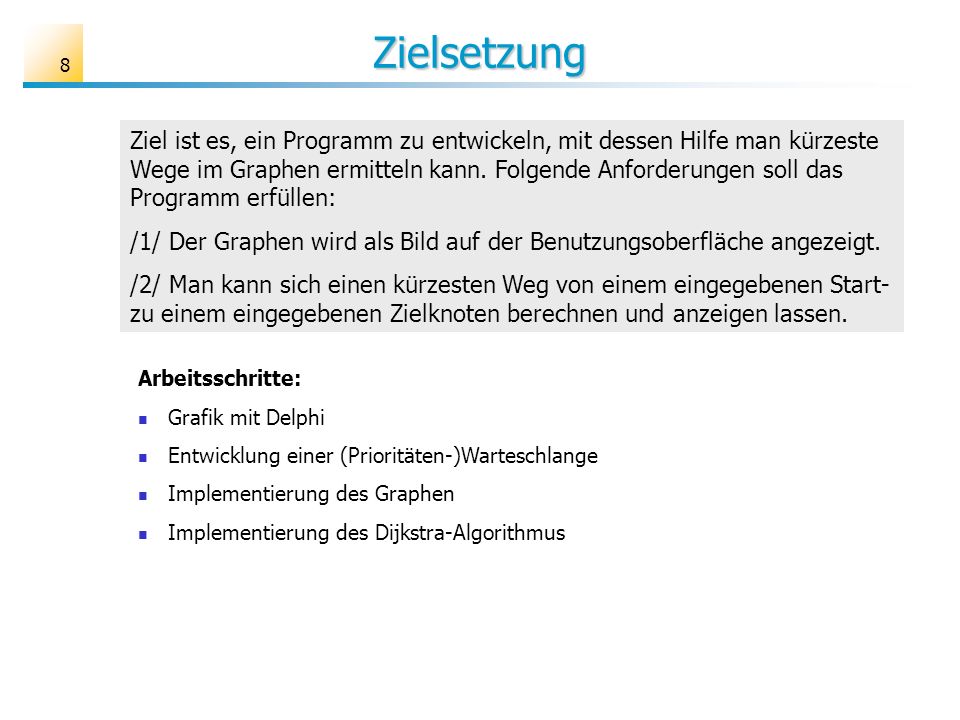

8 8 Zielsetzung Ziel ist es, ein Programm zu entwickeln, mit dessen Hilfe man kürzeste Wege im Graphen ermitteln kann. Folgende Anforderungen soll das Programm erfüllen: /1/ Der Graphen wird als Bild auf der Benutzungsoberfläche angezeigt. /2/ Man kann sich einen kürzesten Weg von einem eingegebenen Start- zu einem eingegebenen Zielknoten berechnen und anzeigen lassen. Arbeitsschritte: Grafik mit Delphi Entwicklung einer (Prioritäten-)Warteschlange Implementierung des Graphen Implementierung des Dijkstra-Algorithmus

9 Teil 2 Grafik mit Delphi

10 10 Zeichenfläche TCanvas Canvas-Objekte dienen als Zeichenfläche für grafische Elemente. Sie kapseln eine Vielzahl von Methoden zur Ausgabe von Grafik und Text in einem rechteckigen Bereich. TCanvas moveto(x,y : integer); lineto(x, y : integer); ellipse(x1,y1,x2,y2 : integer) rectangle(x1,y1,x2,y2 : integer) polygon(p : array of Tpoint); TextOut(x, y: Integer; const Text: string);... Brush : TBrush Pen : TPen Font : TFont... Pinsel – Füllfarbe, Muster... Stift – Linienfarbe, Stil... Schriftart – Farbe, Schrifttyp... Der Koordinatenursprung (0,0) ist in der linken oberen Ecke einer Komponenten, die ein Canvas-Objekt zur Verfügung stellen. TCanvas-Werkzeuge Pen, Brush und Font, zuständig für bestimmte Teilaufgaben:

11 11 Wie erhält man ein TCanvas-Objekt? TCanvas-Objekte werden von einigen Delphi-Komponenten als Property zur Verfügung gestellt: z. B.: Formular, Paintbox, Image, Bitmap Der Koordinatenursprung ist die linke obere Ecke der jeweiligen Komponente. Die positive y-Achse zeigt nach unten. Die Image-Komponente speichert die Graphik zusätzlich in einer Hintergrundbitmap, so dass das Bild automatisch anzeigt wird, wenn das Formularfenster, nachdem es verdeckt war, wieder in den Vordergrund geholt wird. Formular und Paintbox zeichnen das Bild nur einmalig. Damit es nach dem Verdecken wieder erscheint, muss das Zeichnen der Graphik in der OnPaint-Ereignismethode der jeweiligen Komponente erfolgen. Dieses Ereignis wird vom Betriebssystem automatisch ausgelöst. Der Koordinatenursprung ist die linke obere Ecke der jeweiligen Komponente. Die positive y-Achse zeigt nach unten. Die Image-Komponente speichert die Graphik zusätzlich in einer Hintergrundbitmap, so dass das Bild automatisch anzeigt wird, wenn das Formularfenster, nachdem es verdeckt war, wieder in den Vordergrund geholt wird. Formular und Paintbox zeichnen das Bild nur einmalig. Damit es nach dem Verdecken wieder erscheint, muss das Zeichnen der Graphik in der OnPaint-Ereignismethode der jeweiligen Komponente erfolgen. Dieses Ereignis wird vom Betriebssystem automatisch ausgelöst.

12 12 Objekthierarchie Das Bild-Objekt Bild vom Typ TImage verwaltet über das Attribut Canvas ein Leinwand-Objekt der Klasse TCanvas, das wiederum ein Zeichenstift-Objekt der Klasse TPen und ein Malpinsel-Objekt der Klasse TBrush verwaltet. Die entsprechenden Attribute Pen und Brush werden als Property zur Verfügung gestellt. Beispiel: Blaues Rechteck Bild.Canvas.Brush.Color := clbue; Bild.canvas.rectangle(10,10,100,20); Beispiel: Blaues Rechteck Bild.Canvas.Brush.Color := clbue; Bild.canvas.rectangle(10,10,100,20); Pinselfarbe blau Rechteck mit der linken oberen Ecke am Punkt (X1, Y1) und der rechten unteren Ecke am Punkt (X2, Y2).

13 13 Aufgaben 1 1.Testen Sie das Beispielprogramm Grafiktest.exe Variieren Sie verschiedene Modi der Pinsel und Stifte Testen Sie insbesondere den NotXOR-Füllmodus 2.Entwickeln Sie ein Programm, das die Bilddatei Lageplan.jpg im Formular anzeigt.

14 Teil 3 Entwicklung einer Warteschlange

15 15 Datentyp Schlange Eine Schlange realisiert das Prinzip FIFO (First In First Out), d. h. die Ausgabe erfolgt in gleicher Reihenfolge wie die Eingabe. Spezialisierte Schlange: :Knoten nachfolger = name =A :Knoten nachfolger = name =B :Schlange Kopf =... nil kennt Das Objekt Schlange dient der Verwaltung Mit Hilfe seines Attributs Kopf hat es Zugriff auf das erste Element Die Knoten implementieren das Einfügen nach dem FIFO-Prinzip, neue Elemente werden vom Kopf an ans Ende gereicht Der Nachfolger des letzten Elements zeigt immer auf nil; es ist die Stelle, wo neue Elemente eingefügt werden. Jedes Element kennt einen Nachfolger Kopf

16 16 Allgemeine Schlange :Knoten nachfolger = inhalt = :Knoten nachfolger = inhalt = :Schlange Kopf =... nil kennt Schlange für beliebige Objekte :Object Jedes Element erhält ein Inhaltsobjekt

17 17 Klasse TSchlange TSchlange - Kopf : TKnoten + create + istLeer: boolean + einfuegeKnotenein(k : Tknoten) + giberstesElement : TKnoten + entferneErstes + gibSchlangeAus(liste : TStrings) Operationen (Fähigkeiten) prüfen, ob die Schlange leer ist ein neues Element in die Warteschlange einfügen auf das erste Element zugreifen das erste Element der Schlange entfernen alle Element ausgeben Implementierung TSchlange = class protected //Attribute kopf : TKnoten; public //Methoden constructor create; destructor destroy;override; function istLeer : boolean; function gibErstesElement : TKnoten; procedure entferneErstes; procedure fuegeKnotenEin (kn: TKnoten); procedure gibSchlangeAus (liste: TStrings); end;

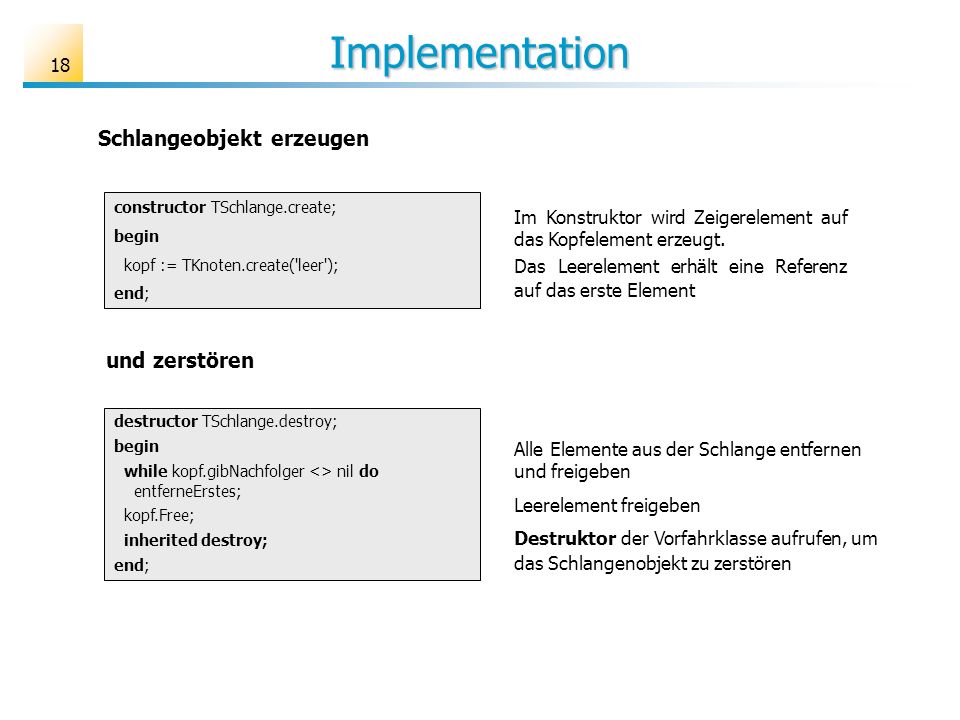

18 18 Implementation constructor TSchlange.create; begin kopf := TKnoten.create('leer'); end; Im Konstruktor wird Zeigerelement auf das Kopfelement erzeugt. Das Leerelement erhält eine Referenz auf das erste Element Schlangeobjekt erzeugen destructor TSchlange.destroy; begin while kopf.gibNachfolger <> nil do entferneErstes; kopf.Free; inherited destroy; end; Alle Elemente aus der Schlange entfernen und freigeben Leerelement freigeben Destruktor der Vorfahrklasse aufrufen, um das Schlangenobjekt zu zerstören und zerstören

19 19 Klasse TKnoten TKnoten - inhalt : string; - nachfolger : TKnoten; + create (wert: string); + fuegeKnotenEin (neuerKnoten: TKnoten) + gibKnotenAus (liste: TStrings); + setzeInhalt (wert: string); + setzeNachfolger (k: TKnoten); + gibInhalt : string; + gibNachfolger : TKnoten; Die Knoten implementieren das FIFO – Prinzip procedure TKnoten.fuegeKnotenEin (neuerKnoten: TKnoten); begin if nachfolger = nil then nachfolger := neuerKnoten else nachfolger.fuegeKnotenEin(neuerKnoten); end; Der neue Knoten wird bis zum letzten weitergereicht Einfügen am Ende der Schlange (FIFO – Prinzip) FIFO-Knoten

20 20 Aufgabe 2 Aufgabe 1 Erstellen Sie ein Programm, mit dessen Hilfe die Implementierung der KlasseTSchlange gestestet werden kann. Z. B.: Es soll eine Städte [Köln;Frankfurt;...] erstellt und angezeigt werden. Es müssen nicht alle Methoden implementiert werden. Benutzen Sie die vorgegebene Benutzungsoberfläche Aufgabe 2 Fügen Sie den Knoten das Attribut entfernung hinzu. Zu Testzwecken kann der Wert zufällig beim Erzeugen des Knotens gesetzt werden. Ändern Sie die Methode Tknoten.fuegeKnotenEin (... ) so ab, dass die Knoten - abweichend vom FIFO-Prinzip - nach Entfernung geordnet eingefügt werden. (Prioritäten-Warteschlange)

21 Teil 4 Entwicklung der Prioritäten-Warteschlange durch Vererbung

22 22 Prioritäten-Warteschlange Im Unterschied zu einer gewöhnlichen Schlange werden die Dinge nach einer Priorität geordnet eingefügt und gemäß dieser Priorität wieder entnommen. Eine solche Schlange ist also im Prinzip eine geordnete Liste. TPKnoten - inhalt : string; - nachfolger : TKnoten - entfernung : integer + create (wert: string); + fuegeKnotenEin(nK :TKnoten) + gibKnotenAus (liste: TStrings); + setzeInhalt (wert: string); + setzeNachfolger (k: TKnoten); + gibInhalt : string; + gibNachfolger : TKnoten; Die Knoten erhalten ein weiteres Attribut (Priorität), nach denen sie geordnet werden. Außerdem ändert sich das Einfügen. Ein neuer Knoten wird so lange weitergereicht, bis er einen Knoten höherer Priorität erreicht. Mit Hilfe von Vererbung kann der größte Teil des bisherigen Codes wiederverwendet werden.

23 23 Spezialisierung der Knoten TKnoten - inhalt : string; - nachfolger : TKnoten + create (wert: string) + fuegeKnotenEin (nK: TKnoten)... TPKnoten - entfernung : integer + create (wert: string; e : integer) + fuegeKnotenEin(nK :TKnoten) Ist ein - Beziehung Abgeleitete Klasse - erhält ein Prioritätsattribut - überschreibt die Methode zum Einfügen Basisklasse - Die Methode fuegeKnotenEin() wird als virtuelle Methode deklariert FIFO-Knoten Prioritäts-Knoten

24 24 Implementierung TPKnoten = class(TKnoten) protected entfernung : integer; public constructor create (wert: string; e : integer); procedure fuegeKnotenEin (nK : TKnoten); override; procedure setzeEntfernung (e: integer); function gibEntfernung : integer; end; TKnoten = class protected inhalt : string; nachfolger : TKnoten; public constructor create (wert: string); procedure fuegeKnotenEin (nk: TKnoten); virtual;... end; Der statische Konstruktor wird neu implementiert (ersetzt). Basisklasse Abgeleitete klasse Die virtuelle Methode zum Einfügen wird überschrieben.

25 25 Klasse TWarteschlange constructor TWarteschlange.create; begin kopf := TPKnoten.create(''); end; TSchlange - Kopf : TKnoten + create... TWarteSchlange + create Die Klasse TWarteschlange wird von TSchlange abgleitet. Es wird lediglich den Konstruktor geändert. Dem geerbten Attribut Kopf wird ein TPKnoten- Objekt zugewiesen

26 26 Anhang Delphi verfügt über eine vordefinierte Klasse TList. Informieren Sie sich über diese Klasse mit der Delphi-Hilfe. Implementieren Sie dann die Prioritätenschlange mit dieser vordefinierten Klasse TList. TList + Count: integer + Items[pos: integer]: Pointer + create + Delete(pos: integer) + Insert(pos: integer; obj: Pointer)... TList verwaltet eine Liste von Zeigern auf Objekte. Mit Hilfe des Properties (Attribut) Items kann auf jede Objektreferenz per Index zugegriffen werden. Der Parameter Index enthält den Index auf das Objekt, wobei das erste den Index 0 hat, der letzt den Index Count-1. Beispiel: var Knotenliste : Tlist; Knoten : TKnoten... for i := 0 to Knotenliste.Count-1 do begin Knoten := Tknoten(Liste.items[i]); Knoten.gibAus(....); end; Durch Typumwandlung erhält man Zugriff auf das Objekt an der Position i

27 27 Anhang Implementierung der Schlange mit einem TList-Objekt TSchlange - liste : TList + create + istLeer: boolean + einfuegeKnotenein(k : Tknoten) + giberstesElement : TKnoten + entferneErstes + gibSchlangeAus(liste : TStrings) Die Klasse TSchlange liefert eine eingeschränkte Schnittstelle zum geschützten TList-Objekt. Die Verwaltung der Objekte wird an das TList- Objekt delegiert. TStringList + Count: integer + Strings: array[0..] of string + create + delete(p: integer) + insert(p: integer; s: String)... Für Listen von Strings bietet Delphi die Klasse TStringList. Einige Attribute (Properties) und Operationen sind im nebenstehenden Klassendiagramm aufgeführt. Die Bedeutung der Bestandteile kann mit der Delphi-Hilfe ermittelt werden. Die Delphi-Komponenten TListBox und TMemo enthalten ein Stringlistenobjekt. Stringlisten

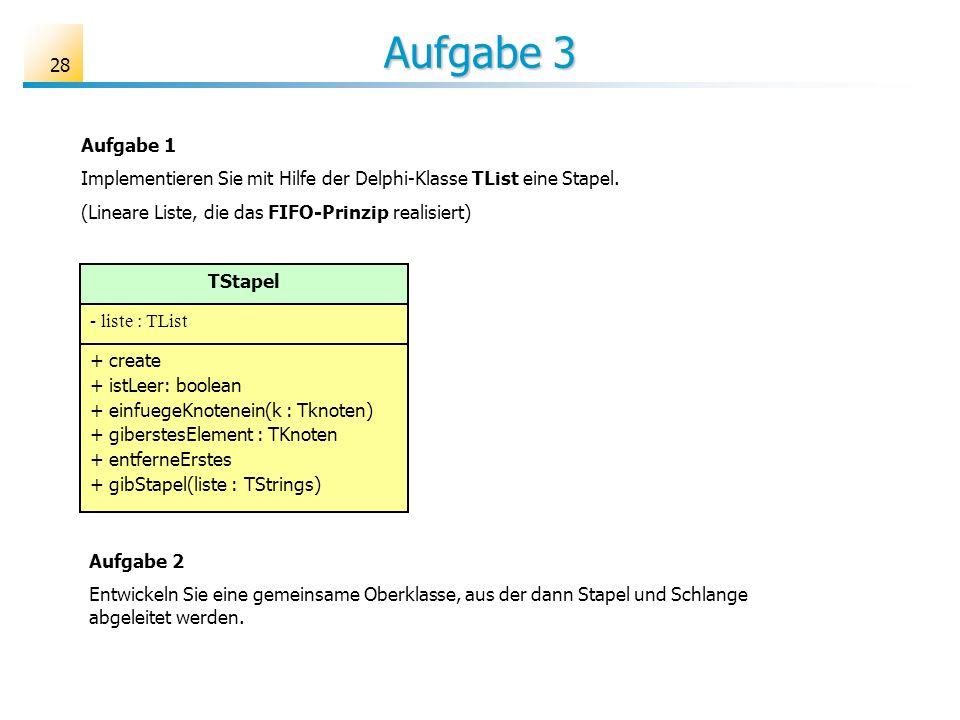

28 28 Aufgabe 3 Aufgabe 1 Implementieren Sie mit Hilfe der Delphi-Klasse TList eine Stapel. (Lineare Liste, die das FIFO-Prinzip realisiert) TStapel - liste : TList + create + istLeer: boolean + einfuegeKnotenein(k : Tknoten) + giberstesElement : TKnoten + entferneErstes + gibStapel(liste : TStrings) Aufgabe 2 Entwickeln Sie eine gemeinsame Oberklasse, aus der dann Stapel und Schlange abgeleitet werden.

29 29 Quellen Klaus Becker: Weiterbildungslehrgang X "Informatik für Gymnasien Kurs MathPrisma: H.W. Lang FH Flensburg : swisseduc.ch : Informatik Graphbench: M. Pohlig:

30 Teil 5 Implementierung des Graphen zum Lageplan und mit Dijkstra Algorithmus

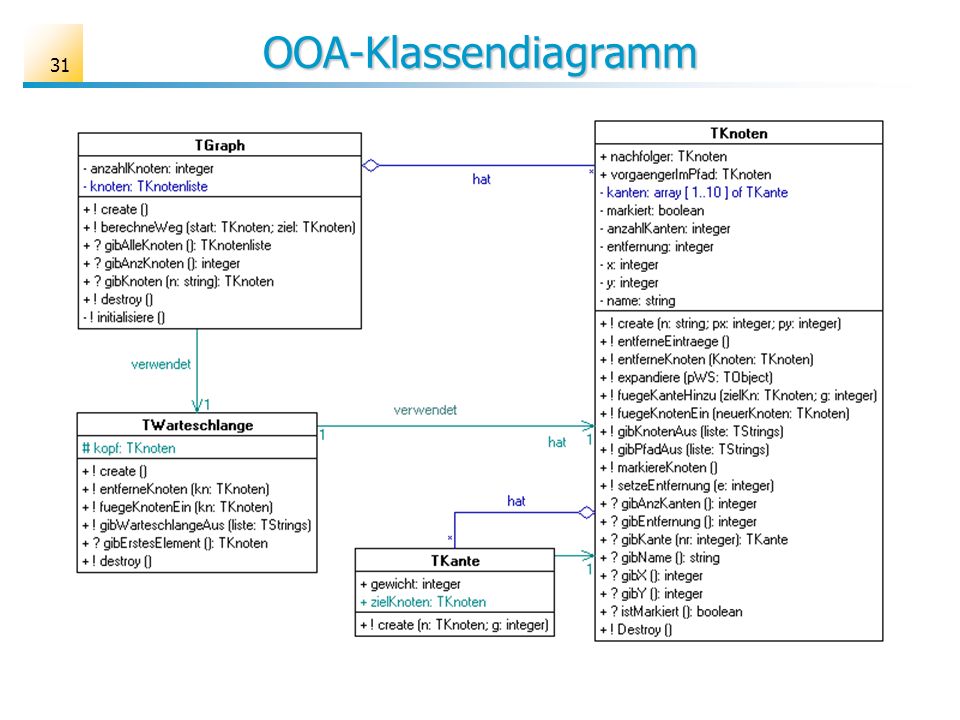

31 31 OOA-Klassendiagramm
