1 Maschinenliste Stand 11/ Mechanik Center Erlangen GmbH Eine Siemens-Gesellschaft

2 Maschinenliste Stand 11/ NC Drehen Gildemeister CTX gamma 2000 TC Dreh-Fräsmaschine (verfügbar ab 11/2009) 1Drehdurchmesser 630 Drehlänge 2000 mit Dreh-/Frässpindel B-Achse frei interpolierbar Index GS 301Drehdurchmesser max. 30 Drehlänge 100 Gildemeister CTX 400 E (Rückseitenbearbeitung angetriebene Werkzeuge) 1Durchmesser max. 300 Drehlänge max. 600 Spindelbohrung Durchmesser 66 Gildemeister CTX 400E (y-Achse, Reitstock und angetriebene Werkzeuge) 1Drehdurchmesser max. 300 Drehlänge max. 600 Spindelbohrung Durchmesser 66 Böhringer DUS 1000 (Zyklengesteuert, ohne autom. Werkzeugwechsler 1Drehdurchmesser über Bett 1000 Drehdurchmesser über Planschlitten 700 Drehlänge 3000 Spindelbohrung Durchmesser 128 Böhringer DUS 400 (Zyklengesteuert, ohne autom. Werkzeugwechsler 1Drehdurchmesser über Bett 400 Drehdurchmesser über Planschlitten 240 Drehlänge 1000 Spindelbohrung Durchmesser 50 Drehen konventionell Schaublin 150 A4Drehdurchmesser über Bett max. 340 Drehdurchmesser über Planschlitten 177 Drehlänge 600 TechnologieFabrikat Anzahl Bearbeitungsmöglichkeit (mm)

3 Maschinenliste Stand 11/ Oberflächen- behandlung Entfettungsbad (Novaspray 6735) 1L = 5800 B = 1450 T = 1100 Beizbad1L = 1500 B = 1400 T = 1100 Elektropolieren1L = 1600 B = 550 T = 600 Auslagerungsbecken1L = 2500 B = 1150 T = 700 Gleitschleifanlage1D = 1500 L = 500 Zerstörungsfreie Prüfverfahren Oberflächenrißprüfung Dichtheitsprüfung (Helium-Leck-Test) Druckprüfung Magnetpulverprüfung NC-Fräsen Deckel FP4NC1 x 560 y 500 z 450 Deckel FP3NC1 x 400 y 300 z 400 Maho 800C (Rundtisch und Horizontal-/Vertikal- kopf) 1 x 800 y 600 z 500 Tischdurchmesser 800 Maho 600C (Rundtisch und Horizontal-/Vertikal- kopf) 1 x 600 y 450 z 375 Tischdurchmesser 600 Maho 600E1 x 600 y 400 z 450 Mahomat 5001 x 400 y 400 z 400 DMC 631 x 600 y 500 z 500 DMC 1032 x 1000 y 600 z 500 DMU 125 P (5-Achsmaschine mit 60-er Werkzeugmagazin) 1 x 1250 y 880 z 800 TechnologieFabrikat Anzahl Bearbeitungsmöglichkeit (mm)

4 Maschinenliste Stand 11/ NC-Fräsen DMU 125 (5-Achsmaschine mit 120-er Werkzeugmagazin und Blüm-Laser) 2 x 1250 y 880 z 800 DMC 160 U1 x 1250 y 1000 z 800 Bohrwerk konventionell Wotan C120D1 x 1900 y 1300 z 900 Winkelfräskopf Fräsen konventionell Deckel FP4M2 x 500 y 400 z 400 Deckel FP11 x 300 y 160 z 290 Deckel FP32 x 500 y 300 z 380 Schleifen (Flachschleifen) Jung F520DS1 x 600 y 200 z 375 Jung HF50RD1 x 500 y 200 z 250 ABA FUV 1500 / 50 VE1 x 1500 y 500 z 550 Schleifen (Rundschleifen) Fortuna ÜFC 450 / 10001Schleiflänge 1000 Durchmesser 350 Fortuna UME 2001Schleiflänge max. 200 Durchmesser 60 Studer S40-12, CNC-71Schleiflänge 650 Durchmesser 240 Schleifen (Werkzeug- schleifen) Deckel S112 Bohrerschleifmaschine2von 1,0 – 50,0 Gravieren Kuhlmann 20T (1 Spindel, NC-gesteuert) 1 x 400 y 500 Kuhlmann P20T (2 Spindeln, NC-gesteuert) 1 x 800 y 800 gravieren, bohren Laserbeschriftung (20 W Faserlaser) 1 x 175 y 175 Gravur- u. Anlassbeschriftung TechnologieFabrikat Anzahl Bearbeitungsmöglichkeit (mm)

5 Maschinenliste Stand 11/ TechnologieFabrikat Anzahl Bearbeitungsmöglichkeit (mm) Messen Zeiss Meßmaschine UMC 850 CNC und manuell 1 X 850 y 1200 z 600 Kurvenmeßprogramm 2D alle geometrischen Elemente 3D Faro Platinum Arm1Durchmesser 1000 – 3000 Zeiss Scan Max Handgeführt 1 x 850 y 400 z 400 Profil-Projektor1 x 235 y 150 Rauheitsmessung1R a / R z / R max Härtemessgerät MIC 10 GE Inspection Technologies 1Messbereich: HV Laser Tracker – FARO Modell IG 10 optisches Koordinationsmess- gerät 3D 1bis 70 m Umformen / Stanzen Hydraulikpresse Müller 40T 1Höhe 370 Hydraulikpresse Laufer 100T 1Höhe 480 Röcher 100T1Höhe 800 Hydraulikpresse SMG 25T 1Höhe 300 Pressluftpresse Gechter 6T 5Höhe 200 Exzenterpresse Mabu 6T 1Höhe 160 Schweißen MIG/MAG Schweißgerät Fronius Transpuls Synergic TPS A Fronius Transpuls Synergic A Kempi Pro A Kempi PS A

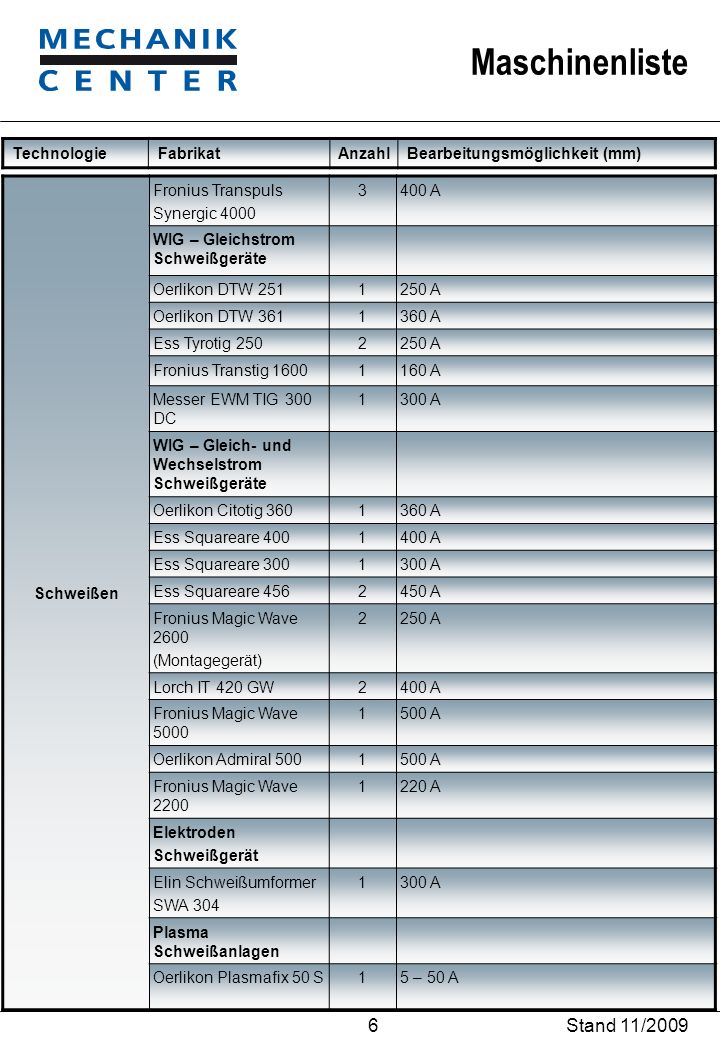

6 Maschinenliste Stand 11/ TechnologieFabrikat Anzahl Bearbeitungsmöglichkeit (mm) Schweißen Fronius Transpuls Synergic A WIG – Gleichstrom Schweißgeräte Oerlikon DTW A Oerlikon DTW A Ess Tyrotig A Fronius Transtig A Messer EWM TIG 300 DC 1300 A WIG – Gleich- und Wechselstrom Schweißgeräte Oerlikon Citotig A Ess Squareare A Ess Squareare A Ess Squareare A Fronius Magic Wave 2600 (Montagegerät) 2250 A Lorch IT 420 GW2400 A Fronius Magic Wave A Oerlikon Admiral A Fronius Magic Wave A Elektroden Schweißgerät Elin Schweißumformer SWA A Plasma Schweißanlagen Oerlikon Plasmafix 50 S15 – 50 A

7 Maschinenliste Stand 11/ TechnologieFabrikat Anzahl Bearbeitungsmöglichkeit (mm) Schweißen Messer-Grießheim Euromatic A Messer-Grießheim Euromatic A Rohrleitung- Zangen- schweißanlagen Arc-Maschines Model 415 A 1400 A Arc-Maschines – 200 A Rohrschweißzange geschlossen 1Rohrdurchmesser 6 – 34 Rohrschweißzange offen mit Drehvorschub 1Rohrdurchmesser 16 – 38 Punktschweißanlage Dalex PMS Schlagschere Promecam1Abkantlänge = 3000 Blechstärke: St = 12; VA = 8 Erodieren Senkerodieren AGIE SPIRIT 31 x 350 y 500 z 300 Drahterodieren Agiecut 200 D + SF1 x 250 y 400 z 250 Agiecut Progress II1 x 350 y 250 z 256 Agiecut Progress V21 x 350 y 250 z 256 Agiecut Progress III1 x 500 y 350 z 406 Graphit- bearbeitung Drehen Weiler Praktikant 1D = 250 L = 650 Fräsen Deckel FP 11 x 300 y 160 z 290

8 Maschinenliste Stand 11/ TechnologieFabrikat Anzahl Bearbeitungsmöglichkeit (mm) Manipulieren Dreh- und Schwenktisch1111 Max. Bauteildurchmesser 3000 / 5 t Max. Bauteildurchmesser 2000 / 3 t Drehvorrichtung6Bauteilegröße bis Durchmesser 300 Fahrwerk Bauteillänge max Bauteillänge max Bauteillänge max Vorwärmen Heizmatten20 x 400 y 200(800° C) Cooperheat30 20 x 100 y 800(800° C) x 1000 y 100(800° C) Wasser- strahlschneiden Waterjet1 x 2000 y 1000 z 150 Hallenkran 1 Traglast 14,2 t HF-Löten HF-Lötanlage Hochfrequenz- Generator 1HF-Leistung: 5 KW (Induktive HF-Erwärmung)
