1 Mess- und Kommunikationsmodul XMC hilft bei Optimierung der Energieeffizienz
TC 500 A 250 A 630 A

2 Energie einsparen - Beweggründe
Alle müssen Energie sparen in Ihrem Unternehmen Produktion Logistik Funktionsgebäude am besten die eigene Kosten einsparen Abgaben einsparen Image verbessern ISO 50001

3 Steigerung der Energieeffizienz durch ISO 50001
Die DIN EN ISO 50001: definiert: Anforderungen an Energiemanagementsysteme Nachweis von Prozessen zur Energiekontrolle Planen – ausführen – kontrollieren - optimieren Befreiung von der EEG Abgabe DQS Zertifizierung Verbrauch >10GWh Stromkosten >14% der Wertschöpfung (Erneuerbare-Energiengesetz) Image verbessern Abgaben einsparen

4 Messung und Analyse ist die Basis
EATON bietet dazu Innovation mit XMC und BreakerVisu Quelle: KEVAG

5 Innovation durch XMC und BreakerVisu
Innovation beim Messen Eaton Industries GmbH BreakerVisu Circuit Breaker Logging Protocol Energy Logging from File Name: BV_energy_RTU_d_ csv Network: Modbus-RTU Sample rate: daily Adr. 1 2 3 4 5 Date Time [kWh] 00:00:00 4332 69061 42521 122 22323 4370 42722 455 22342 BreakerVisu Innovation beim Analysieren

6 Innovation durch XMC und BreakerVisu
Energiemesssystem Vereinfachung der Verdrahtung Eaton Industries GmbH BreakerVisu Circuit Breaker Logging Protocol Energy Logging from File Name: BV_energy_RTU_d_ csv Network: Modbus-RTU Sample rate: daily Adr. 1 2 3 4 5 Date Time [kWh] 00:00:00 4332 69061 42521 122 22323 4370 42722 455 22342 BreakerVisu Visualisierungs- und Logginsystem Energiedaten vom Leistungsschalter direkt in Excel

7 XMC: Das Konzept klassisch kompakt + universell + universell
+ einfache Installation + geringer Preis + universell - hoher Verdrahtungsaufwand 02.Jul.2009

8 XMC: Das Prinzip Stromwandler Fern- bedienung Anzeige Modbus XMC
2 dig. Q 2 dig. I Modbus XMC Dig S0 output Spannungsabgriff

9 Messdaten der -MB Version
Daten über Modbus und Display abrufbar: Phasenpannungen L-N und L-L Phasenströme L1,L2,L3 Wirkleistung pro Phase Wirkleistung gesamt Blindleistung pro Phase Blindleistung gesamt Blindleistung kapazitiv/induktiv Scheinleistung pro Phase Scheinleistung gesamt Leistungsfaktor CosPhi Frequenz Wirkenergie pro Phase und Richtung 6 konfigurierbare Alarme

10 Definition Leistungen
Wirkleistung [Watt] P=u*i cos phi Leistung zur Verrechnung Blindleistung [var] Q=u*i sin phi unerwünscht, nicht nutzbar, pendelt zwischen Generator und Verbraucher Scheinleistung [VA] S=U*I Zur Leitungsdimensionierung Transformator und Leitungen G M G M 02.Jul.2009

11 Gerätevarianten -S0 Version -MB Version Displayschnittstelle
1 dig S0 Pulse-Ausgang für Wirkenergie Feldbusschnittstelle (Modbus) 2 S0 Pulse-Ausgänge für Energie Bestückbar mit 2 Erweiterungsbaugruppen: NZM-XMC-1AO 1 analoger Ausgang NZM-XMC-2DO-R 2 Relais Ausgänge NZM-XMC-4DO-R 4 Relais Ausgänge NZM-XMC-4DI-4DO 4 dig. Eingänge + 4 dig. Ausgänge Ideal zur Weitergabe der Energiewerte an SmartWireDarwin

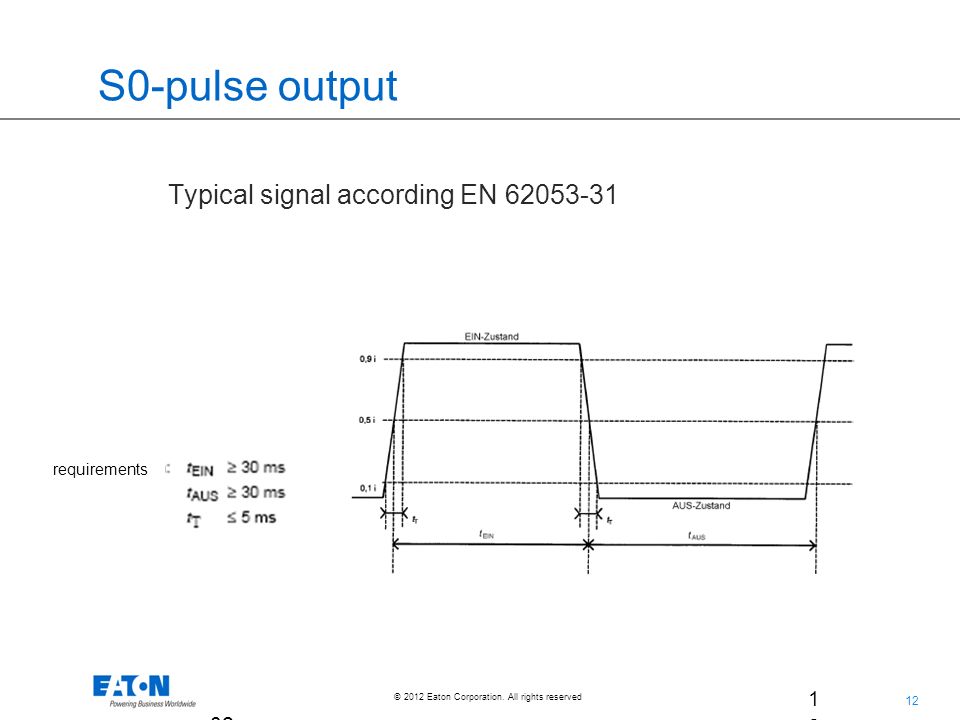

12 S0-pulse output Typical signal according EN 62053-31 02.Jul.2009
requirements 02.Jul.2009

13 Das NZM-XMC-TC Modul Das neue Familienmitglied: NZM-XMC-TC-MB
XMC: Mess- und KommunikationsModule für NZM Das neue Familienmitglied: NZM-XMC-TC-MB TransduCer

14 NZM-XMC-TC: Merkmale und Nutzen
Klassische Verdrahtung mit ext. Stromwandlern Strom Bereich: 32A to 6400A ModbusRTU Interface Komptible Daten mit XMC Energie Puls Ausgang S0 Alarm Ausgang NZM-XMC-TC XMC-TC XMC-TC NZM2-XMC NZM3-XMC NZM 1 NZM 2 NZM 3 NZM 4 160A 300A 630A 1600A Nutzen: Anwendbar in ganzen NZM Strombereich Beliebige Stromwandler nutzbar (Nachrüstung) Extrem geringer Platzbedarf Bereits in der aktuellen BreakerVisu verfügbar

15 Überblick Sortiment Type Order Nr Maximum rating Maximum Cable qmm
NZM2-XMC-MB-250 156641 250 120 NZM2-4-XMC-MB-250 156642 NZM2-XMC-S0 129839 300 185 NZM3-XMC-S0 129960 500 NZM2-XMC-MB 129961 NZM3-XMC-MB 129962 NZM2-4-XMC-S0 129963 NZM3-4-XMC-S0 129964 NZM2-4-XMC-MB 129965 NZM3-4-XMC-MB 129966 NZM3-XMC-KIT-TCP-630 153140 630 NZM3-XMC-KIT-630 153141 NZM-XMC-TC-MB 169832 CT NZM-XMC-DISP 129967 NZM-XMC-AC 129968 NZM-XMC-USB485 158562

16 Configuration XMC_Config_Tool

17 Bustopologie mit PROFIBUS-DP oder PROFINET
Typisch bis zu 32 Geräte pro Segment Gruppenkoppler für PROFINET oder PROFIBUS-DP Leittechnik M S Messgerätebus Modbus RTU PROFIBUS-DP oder PROFINET Automatisierung M S

18 Technische Daten Spannungsbereich Strombereich Leistung / Energie
Bereich: V Error: 0.49% reading + 0,01%FS Strombereich Bereich: 115% ... 1% Inom 300A: A 630A: A Error: 0.49% vom Momentanwert + 0,01% vom Endwert Leistung / Energie Error: 0.99% vom Momentanwert + 0,01% vom Endwert 02.Jul.2009

19 Weitere Informationen
Werbeschrift: Energie erfassen durch Kommunikation mit Leistungsschaltern SAP:168547 FTP Server: ftp://ftp.moeller.net/CIRCUIT_BREAKER/KOMMUNIKATION/XMC_Measuring/ Support: Rainer Menden Phone: Daniel Jansen Phone:
