1 Seite 1Neues aus dem DVGW Regelwerk Gas 03. April 2007 Beispiel

2 Seite 2Neues aus dem DVGW Regelwerk Gas 03. April 2007 Beispiel

3 Seite 3Neues aus dem DVGW Regelwerk Gas 03. April 2007 Bemessung der Leitungsanlage Neues grundlegend überarbeitetes Verfahren zur Bemessung der Leitungsanlage Einführung von Tabellen- bzw. Diagrammverfahren mit Ablese-Tabellen bzw. –Diagrammen Neues Berechnungsverfahren

4 Seite 4Neues aus dem DVGW Regelwerk Gas 03. April 2007 Maximaler Gesamtdruckverlust 300 Pa anstatt bisher 260 Pa Aufteilung der Gesamtdruckverlustes auf die Leitungsteile entfällt Überarbeitung der Gleichzeitigkeiten und Berücksichtigung der Gleichzeitigkeiten in den Ablesetabellen Bemessung erfolgt nach dem Nennbelastungswert; generell wird der Heizwert HiB von Erdgas L mit 8,6 kWh/m³ zugrunde gelegt Für Form- und Verbindungsstücke werden Längenzuschläge berücksichtigt Zulässiger Gesamtdruckverlust zukünftig 300 Pa Bemessungsgrundlage genereller Heizwert HiB von Erdgas L mit 8,6 kWh/m³ Bemessung der Leitungsanlage

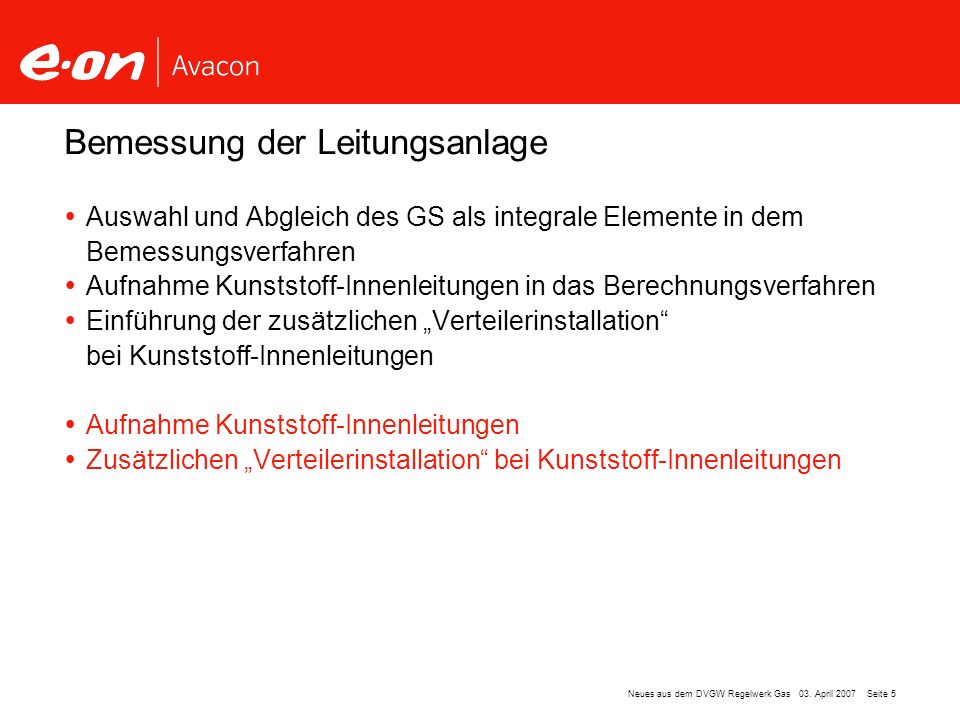

5 Seite 5Neues aus dem DVGW Regelwerk Gas 03. April 2007 Auswahl und Abgleich des GS als integrale Elemente in dem Bemessungsverfahren Aufnahme Kunststoff-Innenleitungen in das Berechnungsverfahren Einführung der zusätzlichen Verteilerinstallation bei Kunststoff-Innenleitungen Aufnahme Kunststoff-Innenleitungen Zusätzlichen Verteilerinstallation bei Kunststoff-Innenleitungen Bemessung der Leitungsanlage

6 Seite 6Neues aus dem DVGW Regelwerk Gas 03. April 2007 Schutzziel 1 und 2 wird als definierter Begriff eingeführt Aufstellraum für Geräte Art A Gashaushaltskochgeräte bis 11 kW mehr als 15 m³ Rauminhalt (Achtung!!! Bauordnungsrechtlich kann weiterhin die 20 m³ Regelung gefordert werden.) Einführung von Mindestvolumenströmen bei kontrollierten Wohnungslüftungen Schutzziel 1 und 2 wird definiert Möglichkeit des Aufstellraumes mit 15 m³ bei 11 kW Gasherden Einführung von Mindestvolumenströmen Gasgeräteaufstellung

7 Seite 7Neues aus dem DVGW Regelwerk Gas 03. April 2007 Leistungsobergrenze für separate Aufstellräume (keine anderweitige Nutzung) bei 100 kW; Anpassung an neue M-FeuVO Ausfüllung des Schutzziel 1 (Abgasverdünnung) bei innen liegenden Aufstellräumen für Gasgeräteart B11 (durch Aufnahme von Festlegungen aus TRGI 1986, Heizraumrichtlinie) Konkretere Ausführungsbeschreibungen für Außenluft- Durchlasselemente (ALDE) zur Verbrennungsluftversorgung Separater Aufstellraum erst ab 100 kW Leistung Anforderungen an innen liegende Aufstellräume wieder enthalten Außenluft-Durchlasselemente (ALDE) sind mit beschrieben Gasgeräteaufstellung

8 Seite 8Neues aus dem DVGW Regelwerk Gas 03. April 2007 Aufnahme der TRGI Betrieb als eigener Hauptteil in TRGI Begriff Instandhaltung wird ergänzt um Sichtkontrolle durch Betreiber Dichtheits- bzw. Gebrauchsfähigkeitsprüfung der Innenleitungen alle 12 Jahre nicht mehr als Empfehlung, sondern als gleichrangige Aufzählung von notwendigen Beachtungspunkten. TRGI Betrieb als eigener Hauptteil Dichtheits- bzw. Gebrauchsfähigkeitsprüfung der Innenleitungen alle 12 Jahre Betrieb und Instandhaltung

9 Neues aus dem DVGW- Regelwerk Gas Gasinstallation und -Verwendung Energa- Energiegemeinschaft von E.ON Avacon Barleben 03. April 2007 Laatzen 04. April 2007

10 Seite 10Neues aus dem DVGW Regelwerk Gas 03. April 2007 G 260 Gasbeschaffenheit Ausgabe 02/07 (E) G 442 Explosionsgefährdete Bereiche an Ausblaseleitungen von Leitungen zur Atmosphäre an Gasleitungen Ausgabe 12/06 G Qualifikationskriterien für Hersteller von Gas- Druckregel- und MessanlagenAusgabe 02/07 G Qualifikationskriterien für Unternehmen zur Instandhaltung von Gas- Druckregel- und MessanlagenAusgabe 12/06 (E) G 626 Mechanische Abführung von Abgasen für raumluftabhängige Gasfeuer-stätten in Abgas- bzw. Zentrallüftungsanlagen Ausgabe 10/06 Übersicht der wichtigsten überarbeiteten oder neuen Arbeitsblätter

11 Seite 11Neues aus dem DVGW Regelwerk Gas 03. April 2007 Gas- Information Nr. 10 Erdgasanlagen auf Werksgelände und im Bereich betrieblicher GasverwendungAusgabe 12/05 G 614 Freiverlegte Gasleitungen auf dem Werksgelände hinter der ÜbergabestelleAusgabe 10/05 G 1010 Anforderungen an die Qualifikation und die Organisation von Betreibern von Erdgasanlagen auf dem WerksgeländeAusgabe 11/ 05 DIN EN und 2 Rohrleitungen für Gasanlagen mit Betriebsdruck über 0,5 bar für industrielle, gewerbliche und nicht häusliche Gasanlagen …… Entwurf 10/04 Übersicht der wichtigsten überarbeiteten oder neuen Arbeitsblätter

12 Seite 12Neues aus dem DVGW Regelwerk Gas 03. April 2007 Vielen Dank für Ihre Aufmerksamkeit Für Fragen stehe ich gern zur Verfügung Jörg-Gerd Wesche, E.ON Avacon, Bereich Anwendungsberatung, Tel / Fax / Mobil 01 51/ Mail
