1 ROTATIVES UMFANG - FRÄSEN EINER STECKVERZAHNUNG Im nachfolgenden POWER – Point wird die rotative Bearbeitung einer Steckverzahnung gezeigt. Dabei ist das Werkstück mit dem Werkzeug im Verhältnis der jeweiligen Zähnezahl synchronisiert. Der Fräser hat als austauschbares Ersatzteil um 90° versetzte, einstellbare Kassetten, die als Vor- und Fertigschneider die Bearbeitung aufteilen, wobei der Vorschneider ca. 2/3 der Zerspanungsarbeit leistet. Auf diese Weise hält der Fertigschneider wesentlich länger sein vorgegebenes Profil. Die Maschineneinstelldaten, wie z.B. Achsneigung, Achsneigungsausgleichswinkel, und Profilkorrektur werden in einem Rechenprogramm, kombiniert mit einer Simulation, die die tatsächliche Zerspanung nachvollzieht, ermittelt. Zerspanungdsoptimierung, Bearbeitungsrichtung, Schnittgeschwindigkeit und optimaler Vorschub richten sich im Wesentlichen nach dem zu bearbeitenden Material und nach der Stabilität der Werkstück – Aufnahme. Die Einstellung der Kassetten erfolgt sinnvollerweise über Messplatten, die auf den jeweiligen Arbeitsprozess abgestimmt sind und einmal festgelegt, die Reproduktion der Einstellung erleichtern, dies gilt insbesondere für eine Neu- Einstellung nach einem Crash. Zum normalen Wendeplatten – Wechsel am Ende der Standzeit braucht aufgrund der Fertigungsgenauigkeit der Wendeplatten keine Neu- Justierung vorgenommen werden.

2

3

4 ROTATIVES UMFANG-FRÄSEN EINER STECKVERZAHNUNG WERKSTÜCK DREHTEILWERKSTÜCK BEARBEITET

5 ROTATIVES UMFANG-FRÄSEN EINER STECKVERZAHNUNG VERZAHNUNGSFRÄSER FARK UTS50 XH 1444.AR MIT VOR UND FERTIGSCHNEIDER

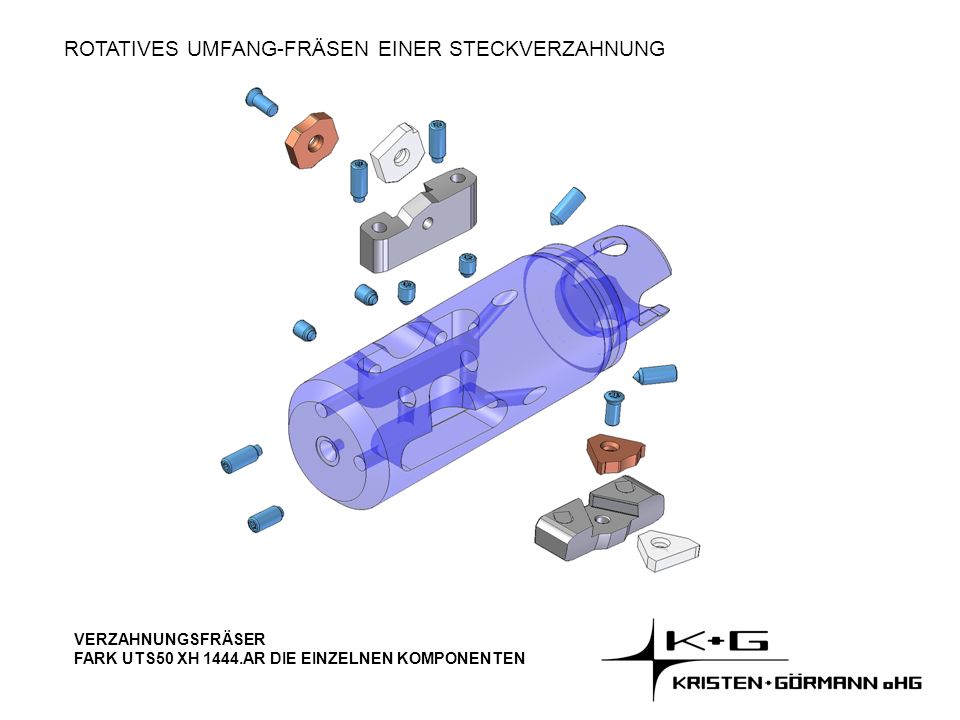

6 ROTATIVES UMFANG-FRÄSEN EINER STECKVERZAHNUNG VERZAHNUNGSFRÄSER FARK UTS50 XH 1444.AR DIE EINZELNEN KOMPONENTEN

7 ROTATIVES UMFANG-FRÄSEN EINER STECKVERZAHNUNG VORSCHNEIDER - KASSETTE EINSTELLBAR FKRE 5012 XK 1444.A02 MIT VORSCHNEIDER WSP

8 ROTATIVES UMFANG-FRÄSEN EINER STECKVERZAHNUNG VORSCHNEIDER - KASSETTE EINSTELLBAR FKRE 5012 XK 1444.A02 MIT MESSPLATTE

9 ROTATIVES UMFANG-FRÄSEN EINER STECKVERZAHNUNG FERTISCHNEIDER - KASSETTE FKR 5012 XK 1444.A01 MIT FERTIGSCHNEIDER WSP

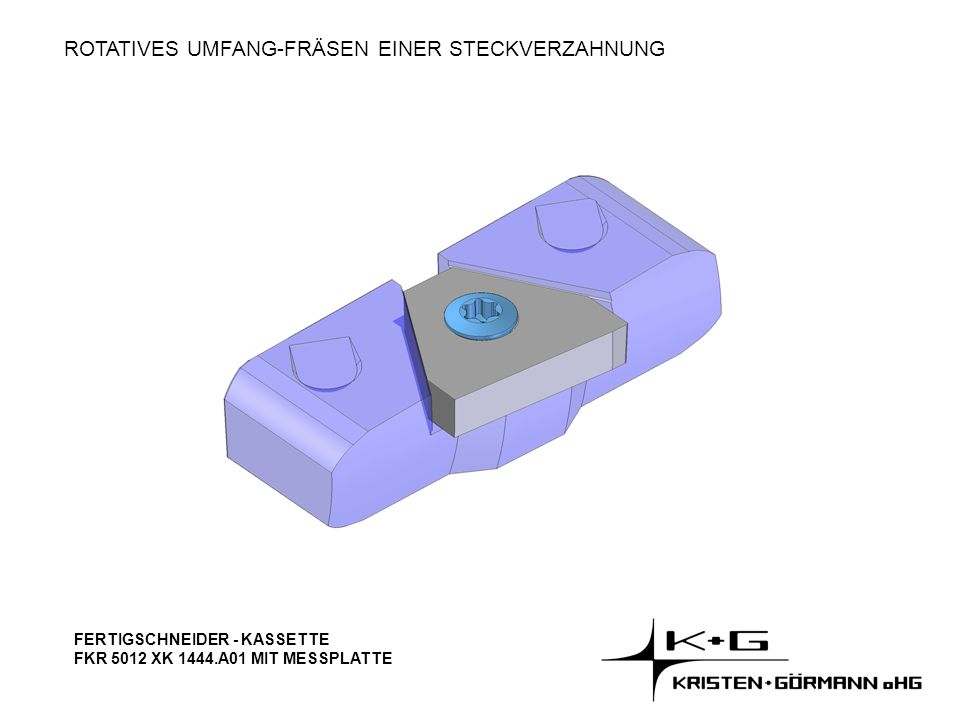

10 ROTATIVES UMFANG-FRÄSEN EINER STECKVERZAHNUNG FERTIGSCHNEIDER - KASSETTE FKR 5012 XK 1444.A01 MIT MESSPLATTE

11 ROTATIVES UMFANG-FRÄSEN EINER STECKVERZAHNUNG EINSTELLMASS FÜR VORSCHNEIDER EINSTELLEN VORSCHNEIDER MIT MESSPLATTE L

12 ROTATIVES UMFANG-FRÄSEN EINER STECKVERZAHNUNG EINSTELLEN FERTIGSCHNEIDER MIT MESSPLATTE EINSTELLMASS FÜR FERTIGSCHNEIDER L

13 ROTATIVES UMFANG-FRÄSEN EINER STECKVERZAHNUNG FRÄSPOSITION VERZAHNUNGSFRÄSER VORSCHNEIDER ACHSNEIGUNG 6.3° ZUM ROTATIONSAUSGLEICH

14 ROTATIVES UMFANG-FRÄSEN EINER STECKVERZAHNUNG FRÄSPOSITION VERZAHNUNGSFRÄSER FERTIGSCHNEIDER ACHSNEIGUNG 6.3° ZUM ROTATIONSAUSGLEICH

15 ROTATIVES UMFANG-FRÄSEN EINER STECKVERZAHNUNG FERTIGUNGSABLAUF VORSCHNEIDER POS 1 WERKSTÜCK -19,166° WERKZEUG -115°

16 ROTATIVES UMFANG-FRÄSEN EINER STECKVERZAHNUNG FERTIGUNGSABLAUF VORSCHNEIDER POS 2 WS -18,333° WZ -110°

17 ROTATIVES UMFANG-FRÄSEN EINER STECKVERZAHNUNG FERTIGUNGSABLAUF VORSCHNEIDER POS 3 WS -17,50° WZ -105°

18 ROTATIVES UMFANG-FRÄSEN EINER STECKVERZAHNUNG FERTIGUNGSABLAUF VORSCHNEIDER POS 4 WS -16,666° WZ -100°

19 ROTATIVES UMFANG-FRÄSEN EINER STECKVERZAHNUNG FERTIGUNGSABLAUF VORSCHNEIDER POS 5 WS -15,833° WZ - 95°

20 ROTATIVES UMFANG-FRÄSEN EINER STECKVERZAHNUNG FERTIGUNGSABLAUF VORSCHNEIDER POS 6 WS -15,00° WZ - 90° DURCHLAUF IM ZENTRUM

21 ROTATIVES UMFANG-FRÄSEN EINER STECKVERZAHNUNG FERTIGUNGSABLAUF VORSCHNEIDER POS 7 WS -14,166° WZ - 85°

22 ROTATIVES UMFANG-FRÄSEN EINER STECKVERZAHNUNG FERTIGUNGSABLAUF VORSCHNEIDER POS 8 WS -13,333° WZ - 80°

23 ROTATIVES UMFANG-FRÄSEN EINER STECKVERZAHNUNG FERTIGUNGSABLAUF VORSCHNEIDER POS 9 WS -12,50° WZ - 75°

24 ROTATIVES UMFANG-FRÄSEN EINER STECKVERZAHNUNG FERTIGUNGSABLAUF VORSCHNEIDER POS10 WS -11,666° WZ - 70°

25 ROTATIVES UMFANG-FRÄSEN EINER STECKVERZAHNUNG FERTIGUNGSABLAUF VORSCHNEIDER POS11 WS -10,833° WZ - 65°

26 ROTATIVES UMFANG-FRÄSEN EINER STECKVERZAHNUNG FERTIGUNGSABLAUF FERTIGSCHNEIDER POS12 WS -3,333° WZ - 20°

27 ROTATIVES UMFANG-FRÄSEN EINER STECKVERZAHNUNG FERTIGUNGSABLAUF FERTIGSCHNEIDER POS13 WS -2,50° WZ - 15°

28 ROTATIVES UMFANG-FRÄSEN EINER STECKVERZAHNUNG FERTIGUNGSABLAUF FERTIGSCHNEIDER POS14 WS -1,666° WZ - 10°

29 ROTATIVES UMFANG-FRÄSEN EINER STECKVERZAHNUNG FERTIGUNGSABLAUF FERTIGSCHNEIDER POS15 WS -0,833° WZ - 5°

30 ROTATIVES UMFANG-FRÄSEN EINER STECKVERZAHNUNG FERTIGUNGSABLAUF FERTIGSCHNEIDER POS16 WS -0,00° WZ - 0° DURCHLAUF IM ZENTRUM

31 ROTATIVES UMFANG-FRÄSEN EINER STECKVERZAHNUNG FERTIGUNGSABLAUF FERTIGSCHNEIDER POS17 WS 0,833° WZ 5°

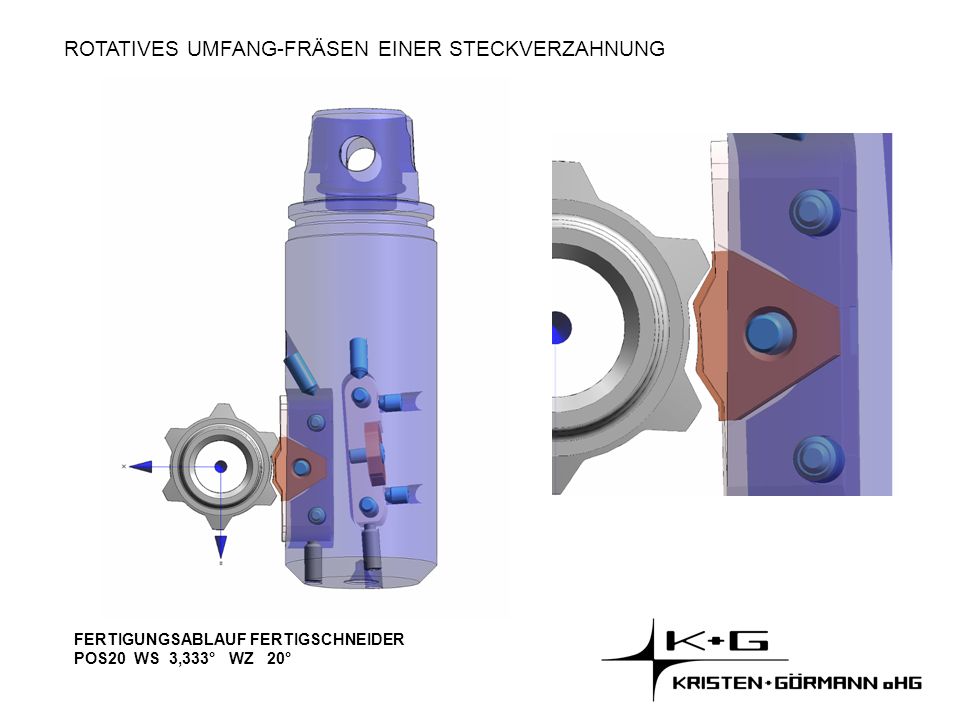

32 ROTATIVES UMFANG-FRÄSEN EINER STECKVERZAHNUNG FERTIGUNGSABLAUF FERTIGSCHNEIDER POS18 WS 1,666° WZ 10°

33 ROTATIVES UMFANG-FRÄSEN EINER STECKVERZAHNUNG FERTIGUNGSABLAUF FERTIGSCHNEIDER POS19 WS 2,50° WZ 15°

34 ROTATIVES UMFANG-FRÄSEN EINER STECKVERZAHNUNG FERTIGUNGSABLAUF FERTIGSCHNEIDER POS20 WS 3,333° WZ 20°

35 ROTATIVES UMFANG-FRÄSEN EINER STECKVERZAHNUNG FERTIGUNGSABLAUF FERTIGSCHNEIDER POS21 WS 4,166° WZ 25°

36 ROTATIVES UMFANG-FRÄSEN EINER STECKVERZAHNUNG FERTIGUNGSABLAUF FERTIGSCHNEIDER POS22 WS 5,00° WZ 30°

37 ROTATIVES UMFANG-FRÄSEN EINER STECKVERZAHNUNG FERTIGUNGSABLAUF FERTIGSCHNEIDER POS23 WS 5,833° WZ 35°

38 ROTATIVES UMFANG-FRÄSEN EINER STECKVERZAHNUNG FRÄSER MIT STÜCKLISTE EINSTELLPOSITIONEN DER KASSETTEN MIT MESSPLATTEN
